ال ای دی

ال ای دی (LED) چیست؟

دیود نورافشان (LED) یک قطعهٔ کوچک است که وقتی جریان از آن عبور کند، روشن می‌شود.
این قطعه در لامپ‌ها، نمایشگرها، تزئینات نوری و بسیاری موارد دیگر استفاده می‌شود. در الکترونیک، اغلب برای نمایش وضعیت استفاده می‌شود (آیا دستگاه روشن است؟).

می‌توانید دیود نورافشان را همه‌جا ببینید! در لپ‌تاپ‌ها، تلفن‌های همراه، دوربین‌ها، اسباب‌بازی‌ها، در خودرو ما .

این قطعه نوعی دیود است، بنابراین فقط زمانی کار می‌کند که آنود آن به سمت ترمینال مثبت باتری شما متصل شود.

احتمالاً وقتی یادگیری الکترونیک را شروع می‌کنید، زیاد با  LEDها کار خواهید کرد. آن‌ها ارزان و ساده برای استفاده هستند و راهی عالی برای بررسی درست کارکرد مدار شما محسوب می‌شوند.

چگونه یک دیود نورافشان را متصل کنیم

یک LED دو پایه دارد – آنود و کاتود:

آنود بلندترین پایه است. این پایه را به ولتاژ مثبت‌تر متصل می‌کنید. کاتود پایه‌ای است که به ولتاژ منفی‌تر متصل می‌شود.

برای عملکرد صحیح  LED، پایه‌ها باید به‌درستی متصل شوند. اگر آن‌ها را برعکس وصل کنید، هیچ جریانی عبور نمی‌کند، درست مانند دیودهای معمولی.

علاوه بر اتصال LED با جهت صحیح، مهم است که آن را به‌صورت سری با یک مقاومت متصل کنید تا جریان آن محدود شود. مقاومتی که به‌صورت سری با LED وصل می‌شود، مقاومت محدودکننده جریان نامیده می‌شود.

نمونه ساده مدار ال ای دی کلاهی

در اینجا یک مثال ساده از نحوه اتصال یک دیود نورافشان در مدار آورده شده است:

معمولاً یک ال ای دی کلاهی برای روشن شدن به حدود 2-3 ولت و حدود 1-10 میلی‌آمپر نیاز دارد. اما این مقادیر بین انواع مختلف LED متفاوت است. ساده‌ترین روش برای پیدا کردن این اطلاعات، مراجعه به دیتاشیت است (به دنبال LED forward voltage  وTest Current  بگردید) یا از فروشگاهی که آن را خریده‌اید بپرسید.

نیازی نیست خیلی نگران ولتاژ باشید. برای اکثر LEDهای استاندارد، اگر ولتاژی حدود 9 ولت داشته باشید و یک مقاومت سری بین kΩ 1 تا kΩ 10 قرار دهید، ال ای دی  ولتاژ مورد نیاز خود را «می‌گیرد».

اگر جریان زیادی از یک دیود نوری عبور کند، بسیار داغ می‌شود و خراب می‌شود. به همین دلیل مقاومت قرار داده شده است – برای کنترل مقدار جریانی که از ال ای دی کلاهی عبور می‌کند. تنها زمانی که به مقاومت نیاز ندارید، وقتی است که منبع باتری یا منبع تغذیه دیگری دقیقاً ولتاژ مورد نیاز را فراهم کند.

چگونه یک LED را چشمک زن کنیم

اگر می‌خواهید یک ال ای دی چشمک بزند، باید یک مدار نوسان‌ساز بسازید که ال ای دی کلاهی را روشن و خاموش کند. LED هایی که این مدار داخلی دارند هم وجود دارند. اما  LEDهای معمولی بدون این مدار چشمک نمی‌زنند.

راه‌های مختلفی برای چشمک زدن دیود نوری وجود دارد، اما یکی از ساده‌ترین روش‌ها برای ساخت و درک، مدار چشمک زن مبتنی بر گیت NOT است.

رنگ‌های دیود نورافشان

ال ای دی‌ها در رنگ‌های مختلفی وجود دارند. رنگ‌های رایج شامل قرمز، سبز، زرد، کهربایی، آبی و سفید هستند. یا ترکیبی از رنگ‌ها، مانند LEDهای RGB.

انواع LEDهای کلاهی بر اساس رنگ

LEDهای کلاهی تنوع رنگی بالایی دارند و می‌تونن برای نمایش وضعیت، تزئین یا کدگذاری سیگنال‌ها استفاده بشن. رایج‌ترین رنگ‌ها عبارتند از:

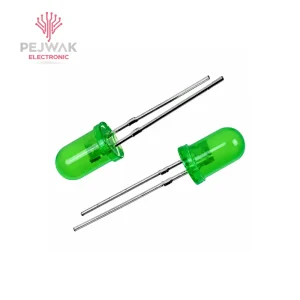

• سبز: معمولاً برای نشان دادن عملکرد درست یا آماده‌به‌کار بودن یک مدار به کار می‌رود.
• آفتابی (کهربایی): بیشتر برای هشدارهای نسبی یا وضعیت‌های میانی استفاده می‌شود.
• قرمز: سیگنال هشدار یا خطا را نمایش می‌دهد و در مدارهای کنترلی کاربرد زیادی دارد.
• زرد: برای وضعیت‌های موقت یا انتظار مناسب است.
• صورتی: اغلب برای جلوه‌های نوری یا طراحی‌های تزئینی انتخاب می‌شود.
• آبی: در مدارات مدرن و پروژه‌های RGB یا نشانگرهای دیجیتال کاربرد دارد.

این رنگ‌ها نه‌تنها جلوه بصری دارند، بلکه می‌توانند پیام وضعیت مدار را به سرعت منتقل کنند، به خصوص در مدارهای آموزشی یا تابلوهای کوچک LED.

LEDهای RGB (چند رنگ)

ال ای دی های  RGBسه دیود نورافشان داخلی دارند: قرمز، سبز و آبی. با کنترل شدت هر رنگ، می‌توانید آن‌ها را ترکیب کرده و رنگ‌های دیگر ایجاد کنید.

ال ای دی های کلاهی دو رنگ

LEDهای دو رنگ، دیودهایی هستند که دو رنگ دارند و طوری ساخته شده‌اند که اگر جریان را در یک جهت برقرار کنید، یک رنگ می‌گیرید و در جهت دیگر، رنگ متفاوتی نمایش داده می‌شود.

یک ترکیب رنگی معمول، قرمز و سبز است که می‌توانید از آن برای نشان دادن درست کارکرد دستگاهتان استفاده کنید (سبز) یا عدم عملکرد صحیح آن (قرمز).

نمایشگر LED هفت بخشی

LEDها همچنین برای ساخت نمایشگرها استفاده می‌شوند. یکی از ساده‌ترین نمایشگرهایی که می‌توانید با LED بسازید، نمایشگر هفت بخشی است. این نمایشگر از هفت LED تشکیل شده که می‌توانید آن‌ها را روشن یا خاموش کنید تا یک عدد را نمایش دهید:

اگر همه بخش‌ها را روشن کنید، عدد 8 نمایش داده می‌شود. اگر فقط بخش‌های b و c را روشن کنید، عدد 1 نمایش داده می‌شود. این نمایشگرها در ساعت‌های زنگ‌دار و مکان‌هایی که تنها نیاز به نمایش یک عدد است، رایج هستند.

خرید و قیمت LED کلاهی

وقتی قصد خرید دارید، چند نکته مهم است:

• شدت نور و زاویه تابش: LEDهای قوی‌تر با زاویه گسترده، نور مناسب‌تری برای پروژه‌ها ارائه می‌دهند.
• اندازه و پایه‌ها: مدل‌های پایه‌دار راحت‌تر روی بردهای معمولی نصب می‌شوند، در حالی که نمونه‌های SMD برای مدارهای فشرده کاربرد دارند.
• کیفیت ساخت و برند: LEDهای با کیفیت بالاتر عمر طولانی‌تر و رنگ پایدارتر دارند.
• قیمت: به طور معمول بسته به رنگ، توان و نوع بسته‌بندی متفاوت است، اما مدل‌های کلاهی کوچک و استاندارد معمولاً اقتصادی و در دسترس هستند.

با توجه به این فاکتورها، می‌توانید نوع مناسب را انتخاب کنید تا هم نیاز نوری پروژه تأمین شود و هم دوام قطعه تضمین گردد.

سوالات متداول درباره LED

۱. LED چیست و چگونه کار می‌کند؟
LED یا دیود نورافشان یک قطعه نیمه‌هادی است که وقتی جریان از آن عبور کند، نور ساطع می‌کند. این قطعه فقط در جهت صحیح (آنود به مثبت و کاتود به منفی) کار می‌کند و اغلب برای نمایش وضعیت یا نورپردازی کاربرد دارد.

۲. تفاوت LED کلاهی با LED سطحی چیست؟
LEDهای کلاهی پایه‌دار هستند و راحت روی بردهای معمولی نصب می‌شوند، در حالی که نمونه‌های SMD کوچک و فشرده‌اند و بیشتر در مدارهای جمع‌وجور یا تجهیزات مدرن استفاده می‌شوند.

۳. چرا باید مقاومت سری با LED قرار داد؟
برای کنترل جریان عبوری از دیود و جلوگیری از داغ شدن و سوختن آن، مقاومت سری لازم است. بدون آن، جریان بیش از حد می‌تواند عمر قطعه را به‌شدت کاهش دهد.

۴. LEDهای چشمک زن چگونه کار می‌کنند؟
این مدل‌ها یا مدار داخلی نوسان‌ساز دارند و خودشون روشن و خاموش می‌شوند، یا می‌توانید با ساخت مدار نوسان‌ساز ساده (مثلاً با گیت NOT) این کار را انجام دهید.

۵. LED RGB و LED دو رنگ چه کاربردی دارند؟
LEDهای RGB سه دیود داخلی دارند که می‌توان با ترکیب شدت نور هرکدام میلیون‌ها رنگ ایجاد کرد. LEDهای دو رنگ هم بسته به جهت جریان، رنگ متفاوتی نمایش می‌دهند و برای نشان دادن وضعیت‌های مختلف مدار کاربرد دارند.

جمع‌بندی

LED یک قطعه ساده ولی بسیار کاربردی است که می‌تواند هم برای آموزش و پروژه‌های کوچک و هم در کاربردهای صنعتی و نورپردازی به کار رود.
با انتخاب صحیح نوع، رنگ و بسته‌بندی، می‌توان نور مناسب، طول عمر طولانی و عملکرد دقیق را تضمین کرد.
فراموش نکنید که کنترل جریان و دقت در اتصال پایه‌ها برای عملکرد صحیح و افزایش دوام دیود اهمیت بالایی دارد.
