ترموسوئیچ و ترموفیوز

ترموسوئیچ و ترموفیوز قطعات حفاظتی حرارتی هستند که برای جلوگیری از آسیب ناشی از افزایش بیش از حد دما در مدارهای الکتریکی و الکترونیکی استفاده می‌شوند. این قطعات در تجهیزات صنعتی، لوازم خانگی، منابع تغذیه و موتورهای الکتریکی کاربرد گسترده‌ای دارند و باعث افزایش ایمنی و طول عمر تجهیزات می‌شوند. استفاده از این قطعات در مدارهای مدرن برای جلوگیری از خرابی، کاهش راندمان و خطرات ناشی از افزایش دما ضروری است.

ترموسوئیچ چیست؟

ترموسوئیچ یک کلید حساس به دما است که در یک دمای مشخص فعال شده و وضعیت مدار را تغییر می‌دهد. این تغییر می‌تواند به‌صورت قطع یا وصل جریان الکتریکی باشد.ترموسوئیچ‌ها معمولاً به دو دسته تقسیم می‌شوند:

Normally Closed (NC)

درحالت عادی وصل هستند و هنگام افزایش دما قطع می‌شوند.

Normally Open (NO)

در حالت عادی قطع هستند و در دمای مشخص وصل می‌شوند.

عملکرد این قطعه معمولاً برگشت‌پذیر است؛ یعنی پس از کاهش دما، دوباره به حالت اولیه بازمی‌گردد. این ویژگی باعث می‌شود ترموسوئیچ برای کنترل دمای لحظه‌ای و حفاظت دوره‌ای بسیار مناسب باشد.

ساختار و عملکرد ترموسوئیچ

ترموسوئیچ‌ها معمولاً از یک بی‌متال (Bimetal) ساخته می‌شوند. بی‌متال از دو فلز با ضریب انبساط حرارتی متفاوت تشکیل شده است. با افزایش دما، این دو فلز به میزان متفاوتی منبسط شده و باعث خم شدن تیغه و تغییر وضعیت سوئیچ می‌شوند.

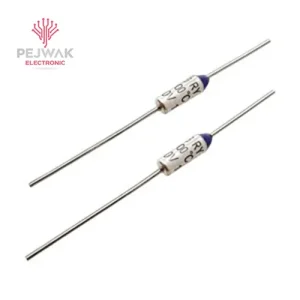

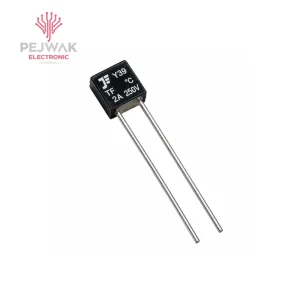

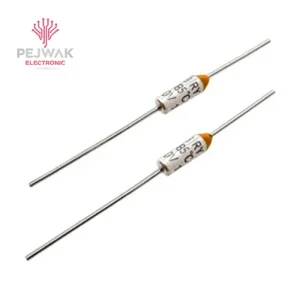

ترموفیوز چیست؟

ترموفیوز یک فیوز حرارتی یک‌بار مصرف است که در دمای مشخص ذوب شده و مدار را به‌طور کامل قطع می‌کند. برخلاف ترموسوئیچ، ترموفیوز پس از عمل کردن قابل بازیابی نیست و باید تعویض شود.

این ویژگی باعث می‌شود ترموفیوز به‌عنوان یک لایه حفاظتی نهایی (Fail-safe) در مدارها استفاده شود.

ساختار و عملکرد ترموفیوز

ترموفیوز از یک آلیاژ حساس به حرارت تشکیل شده که در دمای مشخص ذوب می‌شود. هنگامی که دما از حد مجاز عبور کند، مسیر جریان الکتریکی برای همیشه قطع می‌شود و از آسیب بیشتر جلوگیری می‌کند.

تفاوت ترموسوئیچ و ترموفیوز

اگرچه هر دو قطعه برای حفاظت حرارتی استفاده می‌شوند، اما تفاوت‌های مهمی دارند:

• ترموسوئیچ قابل برگشت است، اما ترموفیوز یک‌بار مصرف است.
• ترموسوئیچ برای کنترل دما مناسب است، اما ترموفیوز برای ایمنی نهایی استفاده می‌شود.
• ترموسوئیچ پس از کاهش دما دوباره فعال می‌شود، اما ترموفیوز باید تعویض گردد.
• ترموسوئیچ در مدارهای کنترلی کاربرد دارد، در حالی که ترموفیوز بیشتر در حفاظت اضطراری استفاده می‌شود.

کاربردهای ترموسوئیچ و ترموفیوز

این قطعات در طیف وسیعی از صنایع و تجهیزات استفاده می‌شوند، از جمله:

• لوازم خانگی: سشوار ،اتوبخار ،یخچال وفریزر،ماشین لباسشویی و…
• تجهیزات صنعتی : موتورهای الکتریکی ،ترانسفورماتورها ،منابع تغذیه صنعتی و تابلو برق و …
• تجهیزات الکترونیکی : پاور سوئیچینگ ،شارژرها ،مدارهای کنترلی حساس و …
• سیستم های حرارتی : هیترها،المنت‌های گرمایشی ، تجهیزات HVACو…

اهمیت استفاده از حفاظت حرارتی

در مدارهای الکتریکی، افزایش دما می‌تواند ناشی از عوامل مختلفی مانند اضافه بار، اتصال کوتاه، تهویه نامناسب یا خرابی قطعات باشد. بدون وجود سیستم حفاظتی مناسب، این شرایط ممکن است باعث خرابی کامل دستگاه شود.

ترموسوئیچ و ترموفیوز به‌عنوان دو لایه حفاظتی مکمل عمل می‌کنند:

• ترموسوئیچ کنترل لحظه‌ای دما را انجام می‌دهد.
• ترموفیوز در شرایط بحرانی، مدار را برای همیشه قطع می‌کند.

نکات مهم در انتخاب ترموسوئیچ و ترموفیوز

برای انتخاب صحیح این قطعات باید به موارد زیر توجه شود:

• دمای عملکرد (Operating Temperature)
• جریان و ولتاژ نامی
• نوع کاربرد (صنعتی یا خانگی)
• سرعت واکنش به تغییر دما
• نوع نصب (SMD، سیم دار ،بدنه فلزی)
• استانداردهای ایمنی (CE،ULو..)

انتخاب نادرست این قطعات می‌تواند باعث عملکرد اشتباه یا کاهش ایمنی سیستم شود.

مزایای استفاده از ترموسوئیچ و ترموفیوز

• افزایش ایمنی تجهیزات
• جلوگیری از آتش‌سوزی
• افزایش طول عمر دستگاه
• کاهش هزینه تعمیرات
• حفاظت خودکار بدون نیاز به کنترل دستی
• عملکرد مطمئن در شرایط بحرانی

سوالات متداول

در این بخش به رایج‌ترین سوالات درباره عملکرد، کاربرد، تفاوت‌ها و نحوه انتخاب ترموسوئیچ و ترموفیوز پاسخ داده شده است تا انتخاب مناسب‌تری برای کاربردهای الکترونیکی و صنعتی داشته باشید.

آیا ترموسوئیچ قابل تعمیر است؟

خیر، اما پس از کاهش دما به‌صورت خودکار به حالت اولیه بازمی‌گردد و نیازی به تعمیر ندارد.

آیا ترموفیوز بعد از سوختن قابل استفاده مجدد است؟

خیر، ترموفیوز یک قطعه مصرفی یک‌بار مصرف است و باید تعویض شود.

کدام قطعه ایمن‌تر است؟

هر دو مکمل یکدیگر هستند؛ ترموسوئیچ برای کنترل و ترموفیوز برای حفاظت نهایی استفاده می‌شود.

آیا می‌توان فقط از یکی از این دو استفاده کرد؟

بله، اما در طراحی‌های حرفه‌ای معمولاً هر دو به‌صورت ترکیبی استفاده می‌شوند.

عمر مفید این قطعات چقدر است؟

در شرایط استاندارد، ترموسوئیچ عمر طولانی دارد، اما ترموفیوز تا زمان عمل کردن فعال باقی می‌ماند.

آیا دمای عملکرد قابل انتخاب است؟

بله، این قطعات در مدل‌های مختلف با دماهای قطع متفاوت تولید می‌شوند.

جمع‌بندی

ترموسوئیچ و ترموفیوز از قطعات مهم حفاظتی در مدارهای الکتریکی و الکترونیکی هستند که از آسیب ناشی از افزایش دما جلوگیری می‌کنند. ترموسوئیچ به‌صورت برگشت‌پذیر برای کنترل دمای لحظه‌ای عمل می‌کند، در حالی که ترموفیوز به‌عنوان محافظ نهایی مدار را در شرایط بحرانی به‌طور کامل قطع می‌کند. استفاده هم‌زمان از این دو قطعه، ایمنی و اطمینان سیستم را به حداکثر می‌رساند. این محصولات در فروشگاه پژواک الکترونیک موجود هستند.
