سوکت

سوکت‌ های الکترونیکی قطعاتی مهم برای ایجاد اتصال پایدار، ایمن و قابل جداسازی در مدارهای الکترونیکی هستند. این قطعات باعث افزایش سرعت مونتاژ، سهولت تعمیرات و بهبود عملکرد مدار می‌شوند. انتخاب سوکت مناسب با توجه به مشخصات فنی و مکانیکی، نقش مهمی در کیفیت و پایداری سیستم دارد. به همین دلیل، سوکت‌ها در صنایع مختلف از تجهیزات صنعتی تا پروژه‌های الکترونیکی کاربرد گسترده‌ای دارند.

سوکت الکترونیکی چیست؟

سوکت (Socket) قطعه‌ای است که امکان اتصال موقت یا دائمی قطعات الکترونیکی، آی‌سی‌ها، کانکتورها یا ماژول‌ها را بدون نیاز به لحیم‌کاری مستقیم فراهم می‌کند. این قطعات معمولاً از ترکیب فلزات رسانا و بدنه‌های عایق ساخته می‌شوند تا علاوه بر انتقال جریان و سیگنال، ایمنی و دوام اتصال را تضمین کنند.در بسیاری از کاربردهای صنعتی، استفاده از سوکت باعث کاهش هزینه تعمیرات و افزایش سرعت تعویض قطعات می‌شود. به همین دلیل، تقریباً در تمامی بردهای مدرن می‌توان انواع مختلفی از سوکت‌ها را مشاهده کرد.

انواع سوکت الکترونیکی

سوکت‌ها بر اساس ساختار، نوع اتصال، تعداد پین و کاربرد به دسته‌های مختلفی تقسیم می‌شوند.

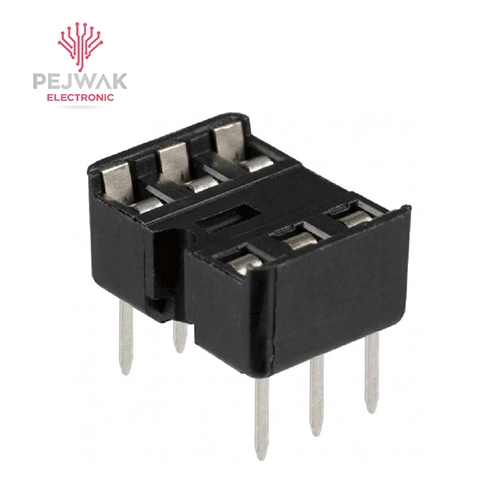

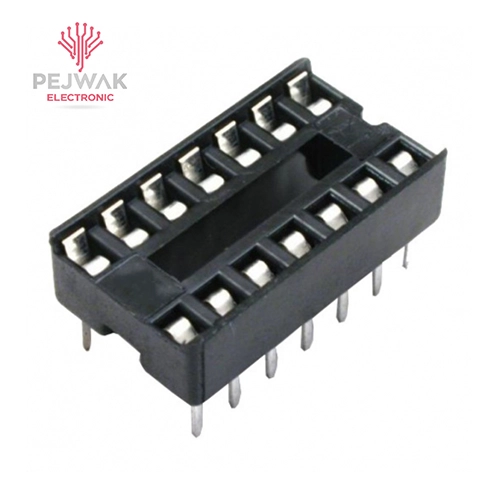

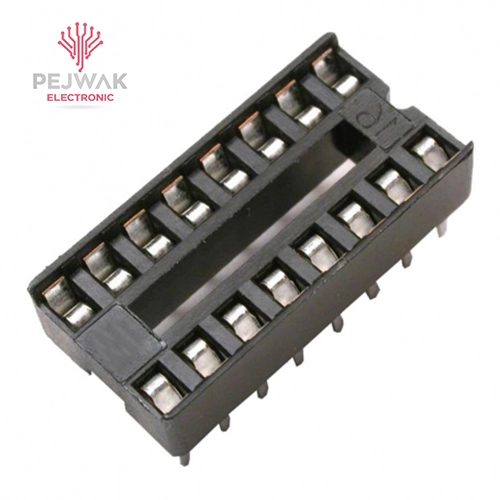

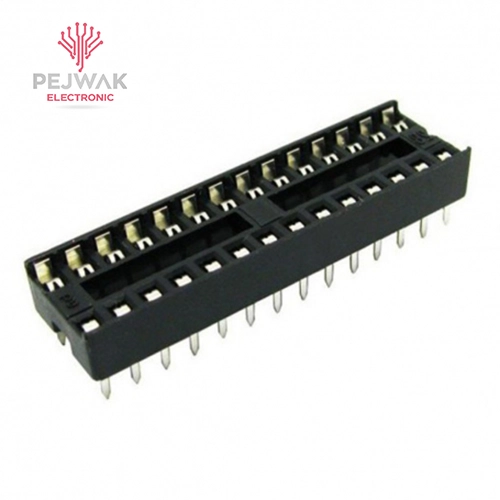

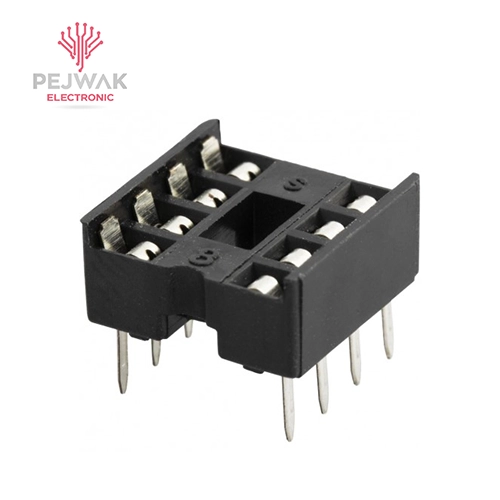

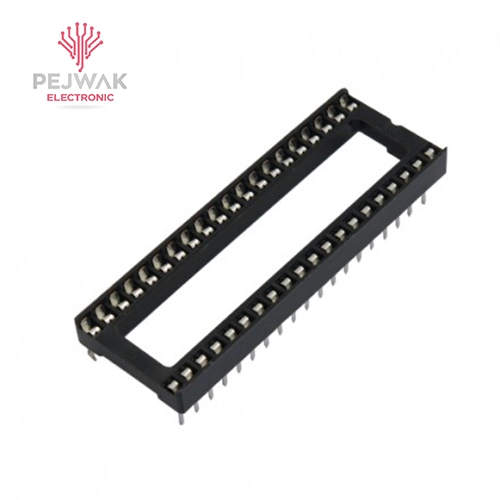

سوکت آی سی (IC Socket)

سوکت آی سی برای نصب و تعویض آسان آی‌سی‌ها استفاده می‌شود. این نوع سوکت مانع آسیب ناشی از حرارت لحیم‌کاری به تراشه شده و امکان تست و جایگزینی سریع قطعات را فراهم می‌کند.که شامل ویژگی های نصب و جداسازی آسان، محافظت از IC در برابر حرارت، افزایش قابلیت تعمیرپذیری و مناسب برای توسعه و تست مداراست.

سوکت پین هدر (Pin Header Socket)

این نوع سوکت‌ها در بردهای آردوینو، ماژول‌ها و بردهای توسعه کاربرد بسیار زیادی دارند.که مزایایی از قبیل ابعاد کوچک ،اتصال سریع ، تنوع در تعداد پین ،قابلیت استفاده در بردهای چندلایه و…را دارد.

سوکت پاور و تغذیه

سوکت‌های تغذیه برای انتقال جریان‌های بالاتر و تأمین انرژی مدارها استفاده می‌شوند که مشخصات مهمی مانند تحمل جریان بالا، مقاومت مکانیکی مناسب و ایمنی بیشتر در اتصال

را دارد.

سوکت ماژول و برد به برد

برای اتصال دو PCB به یکدیگر از سوکت‌های برد به برد استفاده می‌شود.این سوکت کاربردهایی در تجهیزات صنعتی، سیستم‌های مخابراتی، تجهیزات پزشکی و بردهای Embedded دارد.

مشخصات فنی مهم در انتخاب سوکت

انتخاب سوکت مناسب تنها به شکل ظاهری محدود نمی‌شود. برخی پارامترهای فنی باید به‌دقت بررسی شوند.

تعداد پین

تعداد پایه‌ها باید مطابق طراحی مدار انتخاب شود. افزایش یا کاهش تعداد پین می‌تواند موجب اختلال در عملکرد مدار گردد.

گام پایه (Pitch)

Pitch فاصله بین پایه‌ها را مشخص می‌کند. گام‌های رایج 2.54mm ، 2.00mm ، 1.27mm و 1.00mm است که هرچه Pitch کمتر باشد، تراکم مدار بیشتر خواهد شد.

جریان و ولتاژ قابل تحمل

سوکت‌ها محدودیت مشخصی برای انتقال جریان دارند. انتخاب نامناسب می‌تواند منجر به افزایش حرارت و افت عملکرد شود.

جنس کنتاکت‌ها

معمولاً از آلیاژهای مسی با پوشش قلع ، نیکل و طلا استفاده می‌شود. پوشش طلا مقاومت تماس پایین‌تر و طول عمر بیشتری ایجاد می‌کند.

نوع نصب

سوکت‌ها معمولاً به دوروش Through Hole (استحکام مکانیکی بالا و مناسب کاربرد صنعتی) و SMD (مناسب مدارهای فشرده و کاهش ابعاد برد) نصب می شوند.

کاربرد سوکت در صنایع مختلف

سوکت‌ها تقریباً در تمام حوزه‌های الکترونیک مورد استفاده قرار می‌گیرند.

تجهیزات صنعتی

در سیستم‌های کنترل صنعتی و اتوماسیون، سوکت‌ها باعث ساده‌تر شدن تعمیر، تعویض قطعات و کاهش زمان توقف تجهیزات می‌شوند.

تجهیزات مخابراتی

در تجهیزات مخابراتی از سوکت‌ها برای انتقال پایدار سیگنال، کاهش نویز و ایجاد اتصالات مطمئن در مدارهای ارتباطی استفاده می‌شود.

تجهیزات پزشکی

در دستگاه‌های پزشکی، استفاده از سوکت‌های باکیفیت باعث افزایش اطمینان، دوام بیشتر و کاهش خطا در عملکرد تجهیزات می‌شود.

پروژه‌های آموزشی و توسعه

در بردهای آموزشی و پروژه‌های توسعه، سوکت‌ها امکان نصب، تعویض و تست آسان قطعات و ماژول‌ها را فراهم می‌کنند.

مزایای استفاده از سوکت

استفاده از سوکت در طراحی مدار مزایای متعددی ایجاد می‌کند:

• کاهش زمان مونتاژ
• افزایش سرعت تعمیرات
• جلوگیری از آسیب قطعات
• امکان تعویض سریع
• افزایش قابلیت توسعه سیستم
• کاهش هزینه نگهداری

هنگام خرید سوکت به چه نکاتی توجه کنیم؟

قبل از خرید بهتر است موارد زیر بررسی شوند:

• تعداد پایه‌ها
• نوع اتصال
• جریان قابل تحمل
• ابعاد فیزیکی
• نوع نصب
• کیفیت متریال
• برند سازنده
• دمای کاری

عدم توجه به این موارد می‌تواند موجب ناسازگاری یا کاهش عمر مدار شود.

سوالات متداول

در این بخش به رایج‌ترین سوالات کاربران درباره سوکت‌ پاسخ داده می‌شود تا انتخاب و استفاده از این قطعه ساده‌تر و دقیق‌تر انجام شود.

آیا سوکت باعث کاهش کیفیت اتصال می‌شود؟

در صورت انتخاب سوکت مناسب و باکیفیت، مقاومت اتصال بسیار پایین بوده و افت عملکرد محسوسی ایجاد نمی‌شود.

تفاوت سوکت SMD و DIP چیست؟

سوکت DIP معمولاً برای نصب Through Hole استفاده می‌شود اما SMD مستقیماً روی سطح برد نصب می‌گردد.

آیا استفاده از سوکت برای آی سی ضروری است؟

خیر، اما در پروژه‌هایی که احتمال تعویض، تست یا تعمیر وجود دارد، استفاده از سوکت توصیه می‌شود.

چرا برخی سوکت‌ها روکش طلا دارند؟

پوشش طلا باعث کاهش اکسیداسیون، کاهش مقاومت تماس و افزایش طول عمر اتصال می‌شود.

چگونه سوکت مناسب انتخاب کنیم؟

باید پارامترهایی مانند تعداد پین، گام پایه، جریان، نوع نصب و کاربرد نهایی بررسی شوند.

جمع‌بندی

سوکت‌ های الکترونیکی نقش مهمی در ایجاد اتصالات پایدار، افزایش قابلیت تعمیر، بهبود فرآیند مونتاژ و توسعه سیستم‌های الکترونیکی دارند. انتخاب صحیح این قطعات می‌تواند عملکرد مدار را بهبود داده و هزینه‌های نگهداری و تعمیر را کاهش دهد. با توجه به تنوع کاربردها، انتخاب سوکت باید بر اساس نیاز فنی، شرایط کاری و مشخصات الکتریکی انجام شود. انواع سوکت در فروشگاه پژواک الکترونیک موجود است.
