کاربرد انواع بازر در مدارهای الکترونیکی

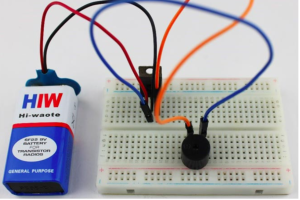

کاربرد انواع بازر در مدار یکی از قطعات ساده اما کاربردی در مدارهای الکترونیکی است که برای ایجاد بوق، هشدار و اعلام وضعیت استفاده می‌شود. از یک مدار بازر ساده گرفته تا تجهیزات صنعتی و پروژه‌های آردوینو، می‌توان از این قطعه برای انتقال یک پیام صوتی به کاربر استفاده کرد.

البته همه بازرها عملکرد یکسانی ندارند. بازر اکتیو معمولاً برای ایجاد یک صدای ثابت و مشخص مناسب است، در حالی که بازر پسیو امکان کنترل فرکانس و تولید صداهای متنوع‌تری را فراهم می‌کند. انتخاب بین این دو، به نوع مدار و صدایی که انتظار دارید بستگی دارد.

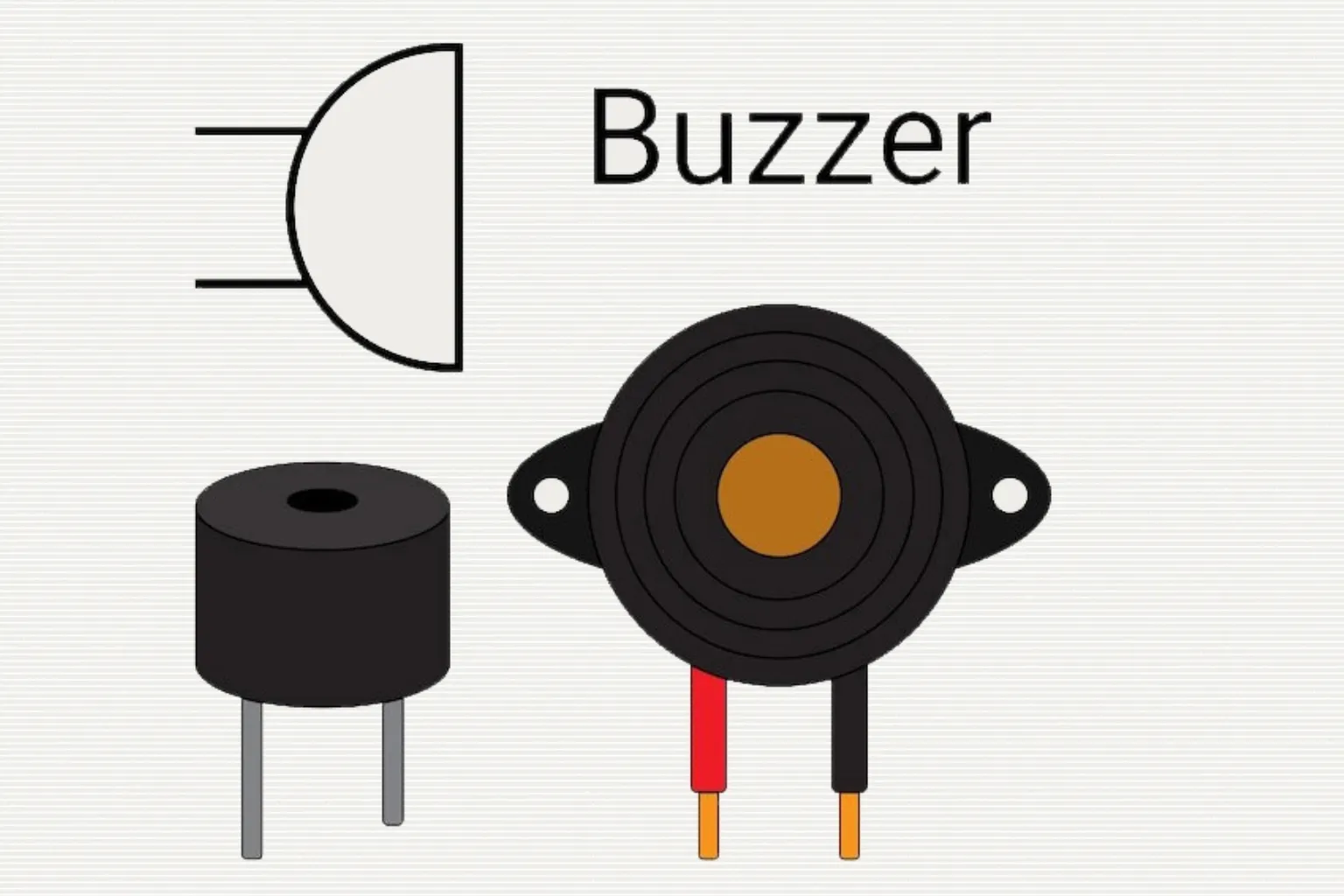

کاربرد بازر در مدارهای الکترونیکی چیست؟

وظیفه اصلی بازر در یک مدار، تبدیل سیگنال الکتریکی به صدا است. زمانی که مدار تشخیص می‌دهد یک اتفاق مشخص رخ داده، می‌تواند با فعال کردن بازر، کاربر را از آن وضعیت مطلع کند.

برای مثال، فرض کنید یک دستگاه در پایان عملیات خود نیاز به اعلام صوتی دارد. به‌جای استفاده از نمایشگر یا چراغ، می‌توان از یک بازر استفاده کرد تا با ایجاد یک بوق کوتاه، پایان عملیات را اعلام کند.

در مدارهای الکترونیکی، بازر بیشتر برای اطلاع‌رسانی و هشدار استفاده می‌شود و معمولاً قرار نیست جایگزین یک بلندگوی صوتی برای پخش صدای باکیفیت شود.

نوع صدایی که بازر ایجاد می‌کند نیز به ساختار آن و نحوه تحریکش بستگی دارد. در همین نقطه است که تفاوت بین بازر اکتیو و پسیو اهمیت پیدا می‌کند.

کاربرد بازر اکتیو در مدار

بازر اکتیو (Active Buzzer) برای مدارهایی مناسب است که فقط به یک صدای بوق مشخص نیاز دارند. این نوع بازر دارای مدار داخلی برای تولید نوسان صوتی است و در شرایط کاری مناسب، با اعمال ولتاژ می‌تواند صدای مخصوص خود را تولید کند.

به همین دلیل، استفاده از آن در مدارهای ساده معمولاً راحت‌تر است. مدار کنترل فقط باید بازر را در زمان موردنظر فعال یا غیرفعال کند.

یکی از کاربردهای رایج بازر اکتیو در مدارهای هشدار است. برای مثال، اگر یک ورودی از محدوده تعیین‌شده خارج شود، مدار می‌تواند بازر را فعال کند تا کاربر متوجه وضعیت غیرعادی شود.

در سیستم‌های اعلام وضعیت نیز همین روش کاربرد دارد. پایان یک عملیات، فعال شدن یک بخش از دستگاه یا وقوع یک خطای مشخص می‌تواند با یک بوق کوتاه اعلام شود.

بازر اکتیو در مدارهای ساده الکترونیکی، تجهیزات کنترلی، زنگ دستگاه‌ها و انواع سیستم‌های هشدار نیز کاربرد دارد. مزیت اصلی آن زمانی مشخص می‌شود که نیازی به تولید ملودی یا تغییر مداوم فرکانس ندارید و یک صدای مشخص برایتان کافی است.

البته هنگام استفاده از آن باید ولتاژ کاری بازر و میزان جریان موردنیاز آن با مدار هماهنگ باشد. در پروژه‌های ساده ممکن است اتصال مستقیم به خروجی کنترل‌کننده امکان‌پذیر باشد، اما برای قطعاتی که جریان بیشتری نیاز دارند، استفاده از یک طبقه راه‌انداز مانند ترانزیستور می‌تواند گزینه مناسب‌تری باشد.

کاربرد بازر پسیو در مدار

بازر پسیو (Passive Buzzer) برخلاف نوع اکتیو برای تولید صدای موردنظر به سیگنال تحریک مناسب نیاز دارد. به همین دلیل، مدار کنترل می‌تواند فرکانس سیگنال را تغییر دهد و در نتیجه صداهای مختلفی ایجاد کند.

این ویژگی باعث شده بازر پسیو در پروژه‌هایی که فقط به یک بوق ثابت نیاز ندارند، کاربرد بیشتری داشته باشد.

برای مثال، در یک پروژه می‌توان یک فرکانس را برای صدای خطا، فرکانس دیگری را برای تأیید یک عملیات و چند فرکانس مختلف را پشت سر هم برای تولید یک ملودی استفاده کرد.

در پروژه‌های آردوینو نیز بازر پسیو بسیار پرکاربرد است. آردوینو می‌تواند سیگنال موردنیاز را با فرکانس مشخص ایجاد کند و از طریق تغییر فرکانس، صدای خروجی را کنترل کند.

این موضوع در سیستم‌های هشدار قابل تنظیم نیز مفید است؛ زیرا می‌توان برای وضعیت‌های مختلف، صداهای متفاوتی در نظر گرفت.

اگر هدف فقط ایجاد یک بوق ساده و ثابت باشد، استفاده از بازر اکتیو معمولاً ساده‌تر است. اما اگر کنترل فرکانس، زیر و بمی صدا یا تولید ملودی اهمیت داشته باشد، بازر پسیو انتخاب انعطاف‌پذیرتری خواهد بود.

کاربرد بازر در مدارهای هشدار و اعلام وضعیت

یکی از مهم‌ترین کاربردهای بازر در مدارهای الکترونیکی، اطلاع دادن یک وضعیت به کاربر است. این کاربرد می‌تواند بسیار ساده باشد؛ مثلاً با رسیدن یک ورودی به مقدار مشخص، بازر برای چند ثانیه فعال شود.

در یک سیستم هشدار، بازر می‌تواند در زمان تشخیص خطا، افزایش دما، باز شدن در، پایان شمارش یا فعال شدن یک سنسور به صدا درآید.

برای نمونه، در یک مدار مجهز به سنسور، می‌توان شرایطی تعریف کرد که اگر سنسور وضعیت خاصی را تشخیص داد، خروجی مدار بازر را فعال کند. در این حالت بازر نقش یک خروجی صوتی را دارد و نتیجه عملکرد مدار را بدون نیاز به نمایشگر به کاربر اعلام می‌کند.

نوع بازر نیز باید بر اساس نوع هشدار انتخاب شود. اگر یک بوق مشخص کافی است، بازر اکتیو گزینه ساده‌ای است. اگر لازم باشد شدت یا الگوی صوتی هشدار قابل تغییر باشد، بازر پسیو انتخاب مناسب‌تری خواهد بود.

کاربرد بازر در پروژه‌های آردوینو و میکروکنترلر

بازر یکی از قطعات پرکاربرد در پروژه‌های آموزشی و عملی مبتنی بر آردوینو و میکروکنترلر است. دلیل آن هم ساده بودن کنترل بازر و امکان استفاده از آن برای بازخورد صوتی است.

برای مثال، در یک پروژه می‌توان با فشردن کلید یک بوق کوتاه ایجاد کرد. در پروژه‌ای دیگر، با تشخیص حرکت توسط سنسور، بازر فعال شود. حتی می‌توان از چند فرکانس مختلف برای اعلام وضعیت‌های متفاوت استفاده کرد.

در پروژه‌های آردوینو، بازر اکتیو برای ایجاد بوق ساده مناسب است و می‌توان آن را با تغییر وضعیت یک پایه کنترل کرد. در مقابل، برای بازر پسیو می‌توان سیگنال دارای فرکانس مشخص تولید کرد.

این قابلیت باعث می‌شود بازر در پروژه‌هایی مانند سیستم‌های هشدار، سنسورها، کنترل دسترسی، اعلام خطا و پروژه‌های آموزشی الکترونیک کاربرد داشته باشد.

برای پروژه‌هایی که نیاز به صدای متنوع دارند، بازر پسیو انعطاف بیشتری دارد؛ اما اگر فقط یک صدای هشدار مشخص لازم باشد، بازر اکتیو معمولاً انتخاب ساده‌تری است.

برای مدارهایی که با ولتاژ پایین کار می‌کنند، استفاده از بازر 5 ولت گزینه‌ای مناسب برای ایجاد هشدار صوتی و اعلام وضعیت مدار است و در مدارهایی که به ولتاژ بالاتری نیاز

دارند، می‌توان از بازر 12 ولت برای تولید صدای هشدار و اعلام وضعیت استفاده کرد.

کاربرد ماژول بازر در مدارهای الکترونیکی

ماژول بازر در واقع راهی آماده‌تر برای استفاده از بازر در پروژه است. در این ماژول، خود بازر روی یک برد کوچک قرار گرفته و معمولاً اتصالات و برخی اجزای جانبی موردنیاز نیز روی همان برد قرار دارند.

به همین دلیل، استفاده از ماژول در پروژه‌های آموزشی و نمونه‌سازی راحت‌تر است. کاربر به‌جای طراحی کامل بخش مربوط به بازر، می‌تواند ماژول را به مدار کنترل متصل کند.

البته همه ماژول‌های بازر یکسان نیستند. بعضی ماژول‌ها بر پایه بازر اکتیو ساخته شده‌اند و برخی مدل‌ها امکان کنترل بیشتری در اختیار مدار قرار می‌دهند. بنابراین قبل از اتصال، باید مشخصات همان ماژول و نحوه تحریک آن بررسی شود.

اگر هدف ساخت یک مدار بازر ساده یا آزمایش سریع یک ایده با آردوینو باشد، ماژول می‌تواند روند اتصال و تست را ساده‌تر کند.

هنگام انتخاب بازر برای مدار به چه نکاتی توجه کنیم؟

اولین سؤال این است که مدار به چه نوع صدایی نیاز دارد. اگر فقط یک بوق ثابت برای هشدار یا اعلام وضعیت می‌خواهید، بازر اکتیو می‌تواند انتخاب مناسبی باشد. اگر تولید صداهای مختلف، تغییر فرکانس یا ملودی اهمیت دارد، بهتر است سراغ بازر پسیو بروید.

ولتاژ کاری نیز اهمیت زیادی دارد. بازر باید با ولتاژ مدار سازگار باشد و نباید صرفاً بر اساس ظاهر یا اندازه آن انتخاب شود.

مورد بعدی، نحوه تحریک بازر است. باید مشخص باشد که قطعه با اعمال چه سیگنالی فعال می‌شود و آیا خروجی مستقیم میکروکنترلر توانایی راه‌اندازی آن را دارد یا به مدار واسط نیاز است.

شدت صدای موردنیاز نیز در انتخاب مؤثر است. برای یک هشدار کوچک روی برد، صدای معمولی ممکن است کافی باشد، اما در تجهیزات صنعتی یا محیط‌های پر سروصدا باید بازر مناسب‌تری انتخاب شود.

در نهایت، اگر سادگی اتصال اهمیت دارد، ماژول بازر می‌تواند گزینه مناسبی برای نمونه‌سازی باشد. اما در طراحی یک محصول نهایی، بهتر است مشخصات دقیق بازر و مدار راه‌انداز آن بر اساس نیاز واقعی مدار انتخاب شود.

جمع‌بندی

بازر یکی از قطعات کاربردی برای ایجاد بوق، هشدار و اعلام وضعیت در مدارهای الکترونیکی است. کاربرد آن می‌تواند از یک مدار ساده هشدار تا پروژه‌های مبتنی بر آردوینو و میکروکنترلر گسترده باشد.

اگر مدار فقط به یک صدای مشخص نیاز دارد، بازر اکتیو معمولاً انتخاب ساده‌تری است. در مقابل، بازر پسیو برای پروژه‌هایی مناسب‌تر است که در آن کنترل فرکانس و تولید صداهای مختلف اهمیت دارد.

در زمان انتخاب نیز فقط به نام یا ظاهر قطعه توجه نکنید؛ ولتاژ کاری، روش تحریک، نوع صدای موردنیاز و توان مدار کنترل از مهم‌ترین مواردی هستند که باید بررسی شوند.
