ماژول بازر و راه‌اندازی آن در الکترونیک

ماژول بازر یکی از قطعات کاربردی در مدارهای الکترونیکی است که برای ایجاد بوق، هشدار صوتی و اعلام وضعیت استفاده می‌شود. این ماژول را می‌توان در پروژه‌های آموزشی، مدارهای کنترلی، سیستم‌های هشدار و پروژه‌های مبتنی بر میکروکنترلر به کار برد. آماده بودن مدار و پایه‌های اتصال باعث می‌شود راه‌اندازی آن معمولاً نسبت به استفاده مستقیم از یک بازر خام، ساده‌تر باشد.

البته همه ماژول‌های بازر دقیقاً به یک شکل متصل و راه‌اندازی نمی‌شوند. نوع بیزر، ولتاژ کاری، نحوه فعال شدن ورودی و ساختار مدار روی برد ممکن است در مدل‌های مختلف فرق داشته باشد. به همین دلیل، بهتر است قبل از اتصال، مشخصات فنی همان مدل را بررسی کنید. در ادامه، نحوه عملکرد، اتصال و راه‌اندازی ماژول بازر و همچنین استفاده از ترانزیستور برای راه‌اندازی آن را بررسی می‌کنیم.

ماژول بازر چیست و چه اجزایی دارد؟

ماژول بازر یک برد کوچک و آماده است که بیزر روی آن قرار گرفته و پایه‌های لازم برای اتصال به مدار هم در اختیار کاربر قرار دارد. در انواع بازر، علاوه بر خود بازر، قطعات جانبی موردنیاز برای کنترل یا راه‌اندازی آن نیز روی برد قرار گرفته‌اند.

ساختار همه ماژول‌های بازر یکسان نیست و نمی‌توان مشخصات یک مدل را به سایر مدل‌ها تعمیم داد. بعضی مدل‌ها از بازر اکتیو استفاده می‌کنند و با دریافت سطح منطقی مناسب، صدای بوق مشخصی تولید می‌کنند. در مدل‌های دیگر ممکن است نوع بیزر، مدار راه‌انداز یا روش فعال‌سازی متفاوت باشد.

معمولاً روی برد ماژول پایه‌هایی برای تغذیه و دریافت سیگنال کنترل وجود دارد. نام‌گذاری این پایه‌ها هم ممکن است با توجه به سازنده متفاوت باشد. بنابراین هنگام نصب، بهتر است نوشته‌های روی برد و مشخصات فنی همان مدل را ملاک اتصال قرار دهید.

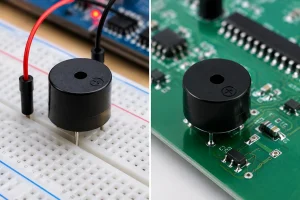

ماژول بازر چگونه در مدار کار می‌کند؟

ماژول بازر با دریافت تغذیه و در صورت وجود، یک سیگنال کنترلی، شرایط لازم برای فعال شدن بیزر را فراهم می‌کند. بعد از فعال شدن مدار، بیزر صدای بوق یا هشدار تولید می‌کند.

در ساده‌ترین حالت، یک ماژول بازر دارای پایه تغذیه مثبت، زمین و یک پایه کنترل است. با اعمال سیگنال مناسب به پایه کنترل، مدار روی برد فعال شده و بیزر شروع به کار می‌کند.

در مدل‌هایی که از بازر اکتیو استفاده می‌کنند، میکروکنترلر معمولاً نیازی ندارد خودش فرکانس صوتی تولید کند. مدار داخلی بیزر وظیفه ایجاد نوسان موردنیاز برای تولید صدای بوق را بر عهده دارد.

به همین دلیل، در یک مدار بازر ساده می‌توان از یک کلید، مدار منطقی یا خروجی میکروکنترلر برای کنترل روشن و خاموش شدن بیزر استفاده کرد.

نکته مهم این است که روش فعال شدن ورودی در همه ماژول‌ها یکسان نیست. بعضی مدل‌ها با قرار گرفتن پایه کنترل در وضعیت HIGH فعال می‌شوند و بعضی دیگر ممکن است با LOW شدن این پایه عمل کنند. بنابراین قبل از اتصال، حتماً مشخص کنید ورودی ماژول با چه سطح منطقی فعال می‌شود.

نحوه اتصال ماژول بازر به مدار

اتصال ماژول بازر معمولاً کار پیچیده‌ای نیست، اما شناسایی صحیح پایه‌ها و رعایت ولتاژ کاری اهمیت زیادی دارد. اشتباه در اتصال تغذیه، به‌خصوص جابه‌جا کردن VCC و GND، می‌تواند باعث آسیب دیدن بیزر یا سایر قطعات روی برد شود.

معرفی پایه‌های ماژول

بسیاری از ماژول‌های بازر سه پایه دارند که معمولاً شامل VCC، GND و SIG یا I/O هستند.

پایه VCC برای تأمین تغذیه ماژول استفاده می‌شود، GND به زمین مدار متصل می‌شود و پایه SIG یا I/O وظیفه دریافت فرمان کنترل را بر عهده دارد.

البته نام‌گذاری و ترتیب پایه‌ها در همه مدل‌ها یکسان نیست. اگر روی برد علامت‌های متفاوتی درج شده باشد، همان علامت‌ها و اطلاعات ارائه‌شده توسط سازنده را مبنای اتصال قرار دهید.

اتصال تغذیه

پایه تغذیه باید به منبعی با ولتاژ مناسب برای همان ماژول متصل شود. صرفاً به دلیل شباهت ظاهری دو ماژول نمی‌توان فرض کرد که هر دو با یک ولتاژ کار می‌کنند.

اگر ماژول برای محدوده ولتاژ مشخصی طراحی شده باشد، اعمال ولتاژ بیشتر از مقدار مجاز می‌تواند به بیزر یا قطعات الکترونیکی روی برد آسیب برساند. به همین دلیل، بررسی ولتاژ کاری یکی از اولین کارهایی است که قبل از راه‌اندازی باید انجام دهید.

اتصال خروجی یا پایه سیگنال

پایه سیگنال به خروجی مدار کنترل متصل می‌شود. این خروجی می‌تواند یکی از پایه‌های دیجیتال میکروکنترلر، یک مدار منطقی یا یک مدار راه‌انداز باشد.

اگر ماژول با HIGH فعال شود، قرار دادن پایه کنترل در سطح منطقی HIGH باعث فعال شدن بیزر می‌شود. در مدل‌های Active-Low، فعال شدن بازر با قرار گرفتن پایه کنترل در وضعیت LOW انجام خواهد شد.

نکات مهم هنگام اتصال

قبل از روشن کردن مدار، نام پایه‌ها و ولتاژ کاری ماژول را بررسی کنید. اتصال اشتباه VCC و GND یکی از خطاهایی است که می‌تواند به مدار آسیب بزند.

همچنین اگر قرار است ماژول مستقیماً توسط یک میکروکنترلر کنترل شود، جریان موردنیاز آن را با توان قابل تأمین از پایه خروجی کنترل‌کننده مقایسه کنید. اگر خروجی میکروکنترلر توان کافی نداشته باشد، استفاده از یک مدار راه‌انداز مناسب می‌تواند انتخاب بهتری باشد.

راه‌اندازی ماژول بازر

برای راه‌اندازی ماژول بازر می‌توان از یک منبع تغذیه مناسب یا یک مدار کنترل مانند آردوینو استفاده کرد. روش مناسب به نوع ماژول، ولتاژ کاری و نحوه کنترل موردنیاز در پروژه بستگی دارد.

راه‌اندازی با منبع تغذیه

ساده‌ترین روش برای آزمایش ماژول، اتصال تغذیه مناسب به پایه‌های VCC و GND و قرار دادن پایه کنترل در وضعیت فعال، مطابق طراحی همان ماژول است.

اگر ماژول به‌گونه‌ای طراحی شده باشد که با تأمین مستقیم تغذیه فعال شود، می‌توان با اعمال ولتاژ مناسب عملکرد آن را آزمایش کرد. در مدل‌هایی که پایه کنترل دارند، نحوه فعال شدن باید مطابق مدار داخلی و مشخصات همان مدل انجام شود.

راه‌اندازی با میکروکنترلر

در پروژه‌های الکترونیکی می‌توان پایه کنترل ماژول را به یکی از خروجی‌های دیجیتال یک میکروکنترلر متصل کرد. در این روش، میکروکنترلر هر زمان که لازم باشد فرمان فعال یا غیرفعال شدن بیزر را ارسال می‌کند.

این روش در سیستم‌های هشدار، اعلام خطا، سنسورها و پروژه‌های آردوینو کاربرد زیادی دارد. یکی از مزیت‌های آن این است که می‌توان زمان و شرایط فعال شدن بیزر را از طریق برنامه کنترل کرد.

برای مثال، می‌توان برنامه را طوری تنظیم کرد که بعد از تشخیص یک ورودی یا وقوع یک خطا، بیزر برای چند ثانیه فعال شود و سپس به‌صورت خودکار خاموش شود.

نمونه مدار ساده

در یک مدار ساده، تغذیه ماژول به منبع مناسب متصل می‌شود و پایه کنترل به یکی از خروجی‌های دیجیتال میکروکنترلر می‌رود. با تغییر وضعیت این خروجی، فرمان فعال یا غیرفعال شدن ماژول صادر می‌شود.

اگر بیزر مورد استفاده از نوع اکتیو باشد، معمولاً لازم نیست میکروکنترلر برای تولید صدای بوق، فرکانس خاصی ایجاد کند. کافی است سیگنال فعال‌سازی متناسب با نوع ماژول به پایه کنترل اعمال شود.

راه‌اندازی ماژول بازر با ترانزیستور

گاهی خروجی میکروکنترلر یا مدار کنترل نمی‌تواند جریان موردنیاز بیزر را مستقیماً تأمین کند. در چنین شرایطی می‌توان از یک ترانزیستور به‌عنوان مدار راه‌انداز استفاده کرد.

در این روش، میکروکنترلر مستقیماً جریان مصرفی بیزر را تأمین نمی‌کند؛ بلکه فقط سیگنال کنترل را به پایه ترانزیستور می‌دهد. ترانزیستور نیز جریان موردنیاز بار را از منبع تغذیه عبور می‌دهد.

استفاده از ترانزیستور زمانی اهمیت بیشتری پیدا می‌کند که جریان موردنیاز بار از توان قابل تأمین توسط خروجی کنترل‌کننده بیشتر باشد یا بخواهیم بیزر را از منبعی با ولتاژ متفاوت نسبت به سطح منطقی میکروکنترلر تغذیه کنیم.

در یک مدار ترانزیستوری ساده، انتخاب نوع ترانزیستور، نحوه اتصال پایه‌ها و مقدار مقاومت‌های موردنیاز باید بر اساس مشخصات واقعی بیزر، ماژول و مدار کنترل انجام شود. به همین دلیل، نمی‌توان یک مدار واحد را بدون بررسی این مشخصات برای همه مدل‌های بازر پیشنهاد کرد.

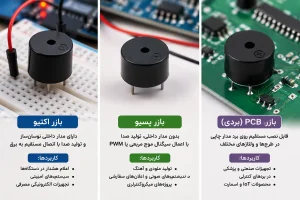

تفاوت ماژول بازر با بازر معمولی

بازر معمولی یک قطعه مستقل است و برای استفاده از آن باید شرایط تحریک، نحوه اتصال و مشخصات الکتریکی خود قطعه را در نظر گرفت. در مقابل، ماژول بازر یک برد آماده است که بیزر و معمولاً بخشی از مدار موردنیاز برای استفاده راحت‌تر را روی خود جای داده است.

این تفاوت باعث می‌شود ماژول برای نمونه‌سازی و پروژه‌های آموزشی گزینه مناسبی باشد. در این حالت، کاربر می‌تواند بدون طراحی کامل مدار راه‌انداز از ابتدا، ماژول آماده را به مدار متصل کرده و عملکرد آن را کنترل کند.

در مقابل، وقتی یک محصول نهایی با ابعاد مشخص، فضای محدود یا هزینه ساخت پایین طراحی می‌شود، استفاده مستقیم از بازر و طراحی مدار راه‌انداز متناسب با نیاز پروژه می‌تواند انتخاب مناسب‌تری باشد.

برای مدارهایی که با ولتاژ پایین کار می‌کنند، استفاده از بازر ۵ ولت گزینه‌ای مناسبی است و در مدارهایی که به ولتاژ بالاتری نیاز دارند، می‌توان از بازر ۱۲ ولت برای تولید صدای هشدار و اعلام وضعیت استفاده کرد.

نکات مهم هنگام استفاده از ماژول بازر

قبل از راه‌اندازی ماژول بازر، ابتدا ولتاژ کاری آن را بررسی کنید. شبیه بودن ظاهر دو ماژول به این معنی نیست که هر دو با یک محدوده ولتاژ کار می‌کنند.

پایه‌های VCC، GND و SIG را هم با دقت شناسایی کنید. اگر ترتیب پایه‌ها مشخص نیست، بهتر است قبل از اتصال منبع تغذیه، اطلاعات مدل موردنظر و نوشته‌های روی برد را بررسی کنید.

اگر ماژول از طریق میکروکنترلر کنترل می‌شود، جریان موردنیاز آن را با توان خروجی پایه کنترل‌کننده مقایسه کنید. اگر خروجی میکروکنترلر برای تأمین جریان بار کافی نباشد، می‌توان از یک مدار راه‌انداز مناسب مانند ترانزیستور استفاده کرد.

اگر ماژول با وجود اتصال صحیح صدایی تولید نمی‌کند، ابتدا تغذیه، قطبیت، پایه‌های VCC و GND، اتصال سیگنال و سطح منطقی فعال را بررسی کنید. بعد از اطمینان از این موارد، می‌توان بیزر و مدار روی برد را نیز بررسی کرد.

در صورت استفاده از منبع تغذیه خارجی برای ماژول و میکروکنترلر، توجه به زمین مشترک اهمیت دارد. با این حال، نحوه اتصال دقیق باید با ساختار مدار، منبع تغذیه و روش راه‌اندازی مورد استفاده هماهنگ باشد.
