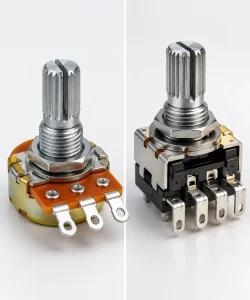

وقتی برای تعمیر یا ساخت یک مدار صوتی به دنبال قطعه‌ای برای تنظیم صدا هستید، معمولاً با دو اصطلاح «ولوم» و «کلید ولوم» روبه‌رو می‌شوید. ظاهر این دو قطعه در بعضی مدل‌ها بسیار شبیه است و همین موضوع باعث می‌شود این سؤال مطرح شود که تفاوت ولوم و کلید ولوم چیست؟

هر دو قطعه می‌توانند برای تنظیم مقدار سیگنال در مدار استفاده شوند، اما یک تفاوت مهم دارند. ولوم معمولی یک مقاومت متغیر است که برای کنترل سطح سیگنال به کار می‌رود، در حالی که کلید ولوم علاوه بر بخش مقاومتی، یک مکانیزم کلید برای قطع و وصل کردن یک مدار یا مسیر الکتریکی نیز دارد.

همین قابلیت باعث شده است کلید ولوم در برخی تجهیزات صوتی و الکترونیکی، به‌خصوص دستگاه‌هایی که به کنترل صدا و قطع و وصل هم‌زمان نیاز دارند، کاربرد داشته باشد.

ولوم چه کاربردی دارد؟

اگر تا به حال پشت یک آمپلی‌فایر، رادیو، اسپیکر یا دستگاه صوتی را باز کرده باشید، احتمالاً با ولوم برخورد کرده‌اید. ولوم در اصل یک مقاومت متغیر است که با چرخاندن محور آن، مقدار مقاومت بین پایه‌های مختلف تغییر می‌کند. در مدارهای صوتی از این تغییر برای کنترل سطح سیگنال استفاده می‌شود.

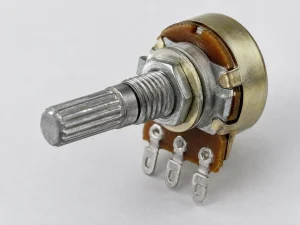

در ساده‌ترین حالت، ولوم سه پایه دارد. دو پایه کناری به دو سر مسیر مقاومتی متصل هستند و پایه وسط به جاروبک یا Wiper متصل است. با چرخاندن محور، موقعیت جاروبک روی مسیر مقاومتی تغییر می‌کند و نسبت مقاومت بین پایه‌ها تغییر می‌یابد.

در یک مدار صوتی، همین تغییر می‌تواند مقدار سیگنالی را که به مرحله بعدی مدار می‌رسد کنترل کند.

بنابراین وقتی می‌گوییم «ولوم صدا را کم و زیاد می‌کند»، خود قطعه صدا را تولید یا تقویت نمی‌کند؛ بلکه سطح سیگنال صوتی را در بخشی از مدار تغییر می‌دهد.

پایه‌های ولوم چگونه هستند؟

در یک ولوم معمولی سه پایه اصلی وجود دارد. دو پایه کناری به دو سر مسیر مقاومتی متصل هستند و پایه وسط به جاروبک مربوط می‌شود.

اگر پایه‌های کناری را ابتدا و انتهای مسیر مقاومتی در نظر بگیریم، با چرخاندن محور، مقاومت بین پایه وسط و هر یک از پایه‌های کناری تغییر می‌کند. به همین دلیل نحوه اتصال پایه‌ها در مدار ولوم اهمیت زیادی دارد.

در بسیاری از مدارهای تنظیم صدا، یک سر مسیر مقاومتی به سیگنال، سر دیگر به مرجع مدار و پایه وسط به ورودی یا خروجی بخش بعدی متصل می‌شود. البته این نحوه اتصال به طراحی مدار بستگی دارد و نمی‌توان برای تمام مدارها یک سیم‌بندی ثابت در نظر گرفت.

اگر هدف شما پیدا کردن پایه های ولوم صدا باشد، بهتر است علاوه بر ظاهر قطعه، مسیرهای مدار و در صورت امکان نقشه یا شماتیک دستگاه را نیز بررسی کنید.

کاربرد ولوم در مدارهای صوتی

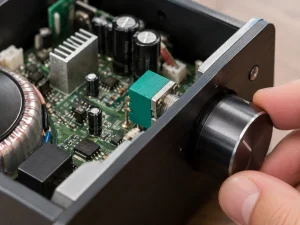

یکی از شناخته‌شده‌ترین کاربردهای ولوم، تنظیم حجم صدا در تجهیزات صوتی است. در یک آمپلی‌فایر یا دستگاه پخش، ولوم می‌تواند در مسیر سیگنال صوتی قرار بگیرد و سطح سیگنال ورودی به مرحله بعد را تنظیم کند.

ولوم‌ها با مقادیر مقاومتی مختلف تولید می‌شوند و انتخاب مقدار مناسب به طراحی مدار بستگی دارد. در بازار می‌توان مدل‌هایی مانند ولوم ۱KR، ۲KR، ۵KR، ۱۰KR، ۲۰KR، ۵۰KR، ۱۰۰KR و ۵۰۰KR را مشاهده کرد.

برای مثال، ولوم 50K دارای مقاومت اسمی ۵۰ کیلو‌اهم است و ولوم ۵۰۰K یا ولوم ۵۰۰KR مقاومت اسمی ۵۰۰ کیلو‌اهم دارد. این اعداد به‌تنهایی مشخص نمی‌کنند که یک ولوم برای تمام مدارهای صوتی مناسب است؛ مقدار مقاومت باید با طراحی مدار هماهنگ باشد.

به همین دلیل اگر هنگام تعمیر یک دستگاه، ولوم خراب شده باشد، بهتر است قبل از خرید قطعه جایگزین، مقدار مقاومت، نوع ولوم، تعداد و آرایش پایه‌ها و ابعاد مکانیکی آن را بررسی کنید.

کلید ولوم چیست و چه تفاوتی با ولوم دارد؟

کلید ولوم را می‌توان ترکیبی از یک ولوم و یک کلید در نظر گرفت. بخش ولوم همان وظیفه تنظیم مقاومت و کنترل سطح سیگنال را انجام می‌دهد، اما در کنار آن یک مکانیزم کلید برای قطع و وصل کردن یک مسیر الکتریکی نیز وجود دارد.

این مکانیزم در برخی مدل‌ها با چرخاندن محور تا انتهای مسیر و در برخی مدل‌های دیگر با فشار دادن محور فعال می‌شود. نوع عملکرد به ساختار همان قطعه بستگی دارد؛ بنابراین نمی‌توان گفت تمام کلید ولوم‌ها دقیقاً به یک شکل کار می‌کنند.

تفاوت اصلی با ولوم معمولی همین قابلیت اضافه است. اگر مدار فقط به تنظیم سطح سیگنال نیاز داشته باشد، یک ولوم معمولی می‌تواند کافی باشد؛ اما اگر لازم باشد علاوه بر تنظیم صدا، یک مسیر الکتریکی نیز با همان کنترلر قطع و وصل شود، کلید ولوم می‌تواند این دو عملکرد را در یک قطعه ترکیب کند.

پایه‌های کلید ولوم چگونه کار می‌کنند؟

تعداد پایه‌های کلید ولوم  به ساختار و مدل قطعه بستگی دارد و هنگام خرید باید به مشخصات دقیق آن توجه کرد.

در برخی مدل‌ها، پایه‌های بخش مقاومتی شامل سه پایه هستند که دو پایه مربوط به دو سر مسیر مقاومتی و یک پایه مربوط به جاروبک است. اگر کلید نیز دارای کنتاکت‌های جداگانه باشد، پایه‌های بیشتری برای بخش کلید در نظر گرفته می‌شود.

بنابراین نمی‌توان صرفاً بر اساس تعداد پایه، سیم‌بندی یک کلید ولوم را مشخص کرد. دو قطعه با تعداد پایه مشابه نیز ممکن است آرایش داخلی متفاوتی داشته باشند.

برای تشخیص پایه‌های یک کلید ولوم بهتر است از دیتاشیت، مشخصات فروشنده یا تست با مولتی‌متر کمک بگیرید. با اندازه‌گیری مقاومت می‌توان پایه‌های بخش مقاومتی را شناسایی کرد و با تست پیوستگی یا Continuity می‌توان عملکرد کنتاکت‌های کلید را بررسی کرد.

کاربرد کلید ولوم در مدار

فرض کنید یک دستگاه صوتی دارید که کاربر باید با یک کنترلر هم حجم صدا را تنظیم کند و هم دستگاه را روشن یا خاموش کند. استفاده از کلید ولوم در چنین شرایطی می‌تواند هر دو عملکرد را در یک قطعه جمع کند.

در این حالت، با چرخاندن محور مقدار سیگنال صوتی تنظیم می‌شود و مکانیزم کلید نیز می‌تواند برای قطع و وصل تغذیه یا یک بخش مشخص از مدار مورد استفاده قرار گیرد.

البته این موضوع به معنی آن نیست که هر کلید ولومی را می‌توان مستقیماً در مسیر تغذیه هر دستگاه قرار داد. مشخصات الکتریکی کنتاکت کلید، حداکثر ولتاژ و جریان قابل تحمل، نوع بار و شرایط کاری باید با مدار سازگار باشند.

تفاوت ولوم و کلید ولوم در چیست؟

اگر بخواهیم خیلی ساده پاسخ بدهیم، تفاوت ولوم و کلید ولوم چیست؟ پاسخ این است که ولوم معمولی برای تغییر مقدار مقاومت و کنترل سطح سیگنال استفاده می‌شود، اما کلید ولوم علاوه بر این عملکرد، قابلیت قطع و وصل کردن یک مسیر الکتریکی را نیز دارد.

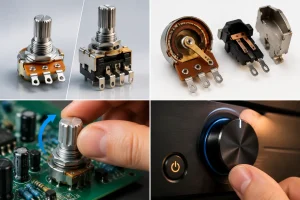

از نظر ظاهری ممکن است این دو قطعه بسیار شبیه یکدیگر باشند، اما عملکرد آن‌ها کاملاً یکسان نیست. در ولوم معمولی، بخش اصلی قطعه همان مسیر مقاومتی و پایه‌های مربوط به آن است و با چرخاندن محور، مقاومت تغییر می‌کند. در مقابل، کلید ولوم علاوه بر بخش مقاومتی، یک مکانیزم کلید نیز دارد.

از نظر تعداد پایه نیز نمی‌توان یک قانون ثابت برای همه مدل‌ها در نظر گرفت. ولوم معمولی در بسیاری از مدل‌ها ۳ پایه دارد، در حالی که کلید ولوم بسته به ساختار خود ممکن است پایه‌های بیشتری داشته باشد یا آرایش پایه متفاوتی داشته باشد.

بنابراین هنگام تعویض قطعه، بهتر است فقط به تعداد پایه‌ها اکتفا نکنید و نوع دقیق قطعه و آرایش داخلی آن را بررسی کنید.

از نظر کاربرد، ولوم معمولی بیشتر برای تنظیم صدا و سطح سیگنال در مدارهای صوتی استفاده می‌شود. کلید ولوم زمانی کاربرد بیشتری دارد که مدار علاوه بر تنظیم سیگنال، به قابلیت قطع و وصل نیز نیاز داشته باشد.

نحوه نصب این دو قطعه نیز به پایه‌ها و طراحی مدار بستگی دارد. در ولوم معمولی باید پایه‌های دو سر مسیر مقاومتی و پایه وسط به شکل صحیح در مدار قرار بگیرند. در کلید ولوم، علاوه بر این موارد، پایه‌های مربوط به بخش کلید نیز باید مطابق مدار متصل شوند.

بنابراین هنگام انتخاب قطعه جایگزین، بهتر است مقدار مقاومت، تعداد و آرایش پایه‌ها، ابعاد قطعه، نوع محور و وجود یا عدم وجود کلید را با نمونه اصلی مقایسه کنید. تعداد پایه به‌تنهایی معیار کافی برای انتخاب یا جایگزینی یک ولوم نیست.

ولوم معمولی بهتر است یا کلید ولوم؟

اینکه ولوم معمولی بهتر است یا کلید ولوم، بیشتر به نیاز مدار مربوط می‌شود و نمی‌توان یکی را به‌طور کلی بهتر از دیگری دانست.

اگر دستگاه فقط به کنترل سطح صدا یا مقدار یک سیگنال نیاز دارد، ولوم معمولی انتخاب ساده و مناسبی است.

اما اگر قرار است کنترل صدا با قابلیت قطع و وصل یک مسیر الکتریکی نیز همراه باشد، کلید ولوم می‌تواند گزینه کاربردی‌تری باشد. در این حالت به جای استفاده از یک ولوم و یک کلید جداگانه، می‌توان از قطعه‌ای استفاده کرد که هر دو عملکرد را در خود دارد.

در بازار مدل‌های مختلفی مانند کلید ولوم کوچک ۵KR ۳PIN، کلید ولوم کوچک ۱۰KR ۳PIN و کلید ولوم کوچک ۵۰۰KR ۳PIN وجود دارد. در طرف دیگر، ولوم‌های معمولی نیز در مقادیر مقاومتی مختلف عرضه می‌شوند.

در هنگام خرید، بهتر است صرفاً به عبارت‌هایی مانند «ولوم 500» یا «کلید ولوم 500KR» اکتفا نکنید. مقدار مقاومت، ابعاد بدنه، نوع محور، تعداد و آرایش پایه‌ها و نحوه نصب همگی باید با قطعه‌ای که قرار است جایگزین شود مطابقت داشته باشند.

همچنین ولوم دوبل با ولوم تک تفاوت دارد و برای کنترل دو مسیر به‌صورت هم‌زمان طراحی شده است. این نوع ولوم در برخی تجهیزات صوتی، به‌خصوص زمانی که دو کانال باید با یک محور کنترل شوند، مورد استفاده قرار می‌گیرد.

هنگام انتخاب ولوم یا کلید ولوم به چه نکاتی توجه کنیم؟

اولین موردی که باید بررسی شود مقدار مقاومت است. عددهایی مانند ۵KR، ۱۰KR، ۵۰KR یا ۵۰۰KR نشان‌دهنده مقدار اسمی مقاومت هستند و انتخاب بین آن‌ها باید بر اساس طراحی مدار انجام شود. برای مثال، ولوم ۵۰۰KR را نباید فقط به دلیل مقاومت بالاتر، جایگزین هر ولوم دیگری کرد.

مورد بعدی تعداد و نوع پایه‌هاست. قبل از خرید باید مشخص شود قطعه موردنظر ولوم معمولی است یا کلید ولوم و پایه‌ها دقیقاً چه آرایشی دارند. اگر قطعه قرار است جایگزین نمونه خراب شود، مقایسه پایه‌ها و مشخصات فنی با قطعه قبلی می‌تواند از اشتباه در نصب جلوگیری کند.

فضای نصب نیز اهمیت دارد. ممکن است از نظر الکتریکی یک ولوم مناسب باشد، اما ابعاد بدنه یا نوع محور آن با پنل دستگاه هماهنگ نباشد. در تعمیرات، اندازه بدنه، طول محور و نحوه قرارگیری پایه‌ها گاهی به اندازه مقدار مقاومت اهمیت دارند.

نوع مدار نیز باید در نظر گرفته شود. برای یک مدار ساده تنظیم صدا ممکن است ولوم معمولی کافی باشد، اما در دستگاهی که نیاز به قطع و وصل دارد، استفاده از کلید ولوم می‌تواند انتخاب مناسب‌تری باشد.

در نهایت، اگر دستگاه به عملکرد کلید نیاز ندارد، وجود مکانیزم کلید لزوماً مزیت محسوب نمی‌شود. انتخاب درست، قطعه‌ای است که از نظر الکتریکی و مکانیکی با مدار و محل نصب سازگار باشد.

جمع‌بندی

ولوم و کلید ولوم از نظر داشتن بخش مقاومتی به یکدیگر شباهت دارند، اما کلید ولوم یک قابلیت اضافه برای قطع و وصل کردن یک مسیر الکتریکی نیز دارد.

به همین دلیل، ولوم معمولی بیشتر زمانی استفاده می‌شود که فقط به تنظیم مقدار سیگنال، مانند حجم صدا، نیاز داشته باشیم. اگر علاوه بر تنظیم صدا یا سیگنال، به قابلیت قطع و وصل نیز نیاز باشد، کلید ولوم می‌تواند انتخاب مناسب‌تری باشد.

در هنگام انتخاب یا تعویض هر دو نوع قطعه، مقدار مقاومت، تعداد و آرایش پایه‌ها، ابعاد بدنه، نوع محور و نحوه نصب باید با مدار و قطعه اصلی مطابقت داشته باشد.

بنابراین برای پاسخ به سؤال تفاوت ولوم و کلید ولوم چیست؟ می‌توان گفت: ولوم وظیفه تنظیم مقاومت و کنترل سیگنال را بر عهده دارد، در حالی که کلید ولوم علاوه بر این کار، قابلیت قطع و وصل کردن یک مسیر الکتریکی را نیز فراهم می‌کند.
