نحوه اتصال کانکتور XH دزدگیری؛ آموزش اتصال سیم به سوکت XH

اگر قرار باشد سیم‌های یک دزدگیر را مرتب و مطمئن به برد متصل کنیم، فقط انتخاب یک سوکت دزدگیری مناسب کافی نیست؛ نحوه اتصال سیم به پین کانکتور هم اهمیت زیادی دارد. یک اتصال ناقص ممکن است در ظاهر درست به نظر برسد، اما با کمی کشش سیم یا لرزش دستگاه قطع و وصل شود.

در این آموزش، نحوه اتصال کانکتور XH دزدگیری را مرحله‌به‌مرحله بررسی می‌کنیم؛ از آماده‌کردن سیم و پین گرفته تا پرس کردن ترمینال، قرار دادن آن داخل هوزینگ و در نهایت تست اتصال. همچنین روش اتصال کانکتور نری و مادگی و خطاهای رایج هنگام مونتاژ را توضیح می‌دهیم.

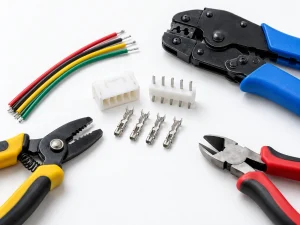

ابزار و تجهیزات مورد نیاز برای اتصال کانکتور XH

برای ساخت یک اتصال XH معمولاً به چند قطعه و ابزار ساده نیاز دارید. مهم‌ترین موارد شامل سیم مناسب، هوزینگ کانکتور XH، ترمینال یا پین کانکتور و ابزار پرس مناسب است.

اگر قرار است سیم را به یک کانکتور سیم متصل کنید، ترمینال فلزی همان بخشی است که باید روی سیم پرس شود. بعد از پرس، ترمینال داخل هوزینگ قرار می‌گیرد و مجموعه به شکل یک کانکتور کامل درمی‌آید.

ابزار پرس اهمیت زیادی دارد. اگر ترمینال با ابزار نامناسب یا فشار کم پرس شود، ممکن است سیم داخل آن لق بزند. از طرف دیگر، پرس بیش از حد نیز می‌تواند به ترمینال یا رشته‌های سیم آسیب بزند.

برای کار تمیزتر بهتر است سیم‌چین، سیم‌لخت‌کن و مولتی‌متر نیز در دسترس باشد. اگر قرار است تعداد زیادی کانکتور مونتاژ کنید، استفاده از ابزار پرس مناسب بسیار بهتر از پرس کردن دستی یا له کردن ترمینال با ابزارهای متفرقه است.

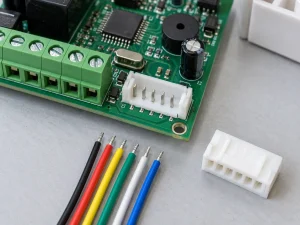

شناسایی پین‌های کانکتور XH

قبل از اینکه سیم‌ها را متصل کنید، باید مشخص باشد هر سیم قرار است به کدام مسیر متصل شود. این موضوع مخصوصاً در برد دزدگیر مهم است، چون جابه‌جا شدن سیم تغذیه، زمین یا سیگنال می‌تواند باعث عملکرد نادرست مدار شود.

اولین کار، بررسی کانکتور موجود روی برد است. اگر کانکتور قبلی هنوز در دسترس است، ترتیب سیم‌ها را قبل از جدا کردن یادداشت یا از آن عکس بگیرید. در کانکتورهای چندپین، نباید فقط به رنگ سیم اعتماد کرد؛ ترتیب واقعی سیم‌ها باید با مسیرهای مدار یا سوکت اصلی تطبیق داده شود.

همچنین به علامت‌گذاری روی برد توجه کنید. بعضی بردها کنار هدر کانکتور شماره پین، علامت مثبت، GND یا نام سیگنال را مشخص می‌کنند. اگر چنین علامتی وجود دارد، همان ترتیب باید مبنای سیم‌کشی قرار بگیرد.

نکته مهم این است که شماره‌گذاری پین‌ها را با نگاه کردن به کانکتور از سمت درست انجام دهید. وقتی کانکتور را برمی‌گردانید، ممکن است ترتیب ظاهری پین‌ها برعکس به نظر برسد. بنابراین بهتر است قبل از پرس کردن سیم‌ها، جهت هوزینگ و نمایی که از آن به کانکتور نگاه می‌کنید مشخص باشد.

نحوه اتصال سیم به کانکتور XH

اتصال سیم به XH در واقع با اتصال سیم به ترمینال فلزی انجام می‌شود، نه مستقیماً به بدنه پلاستیکی کانکتور. بعد از اینکه ترمینال به شکل صحیح روی سیم پرس شد، داخل هوزینگ قرار می‌گیرد.

مرحله اول؛ آماده کردن سیم

ابتدا طول سیم مورد نیاز را مشخص و سیم را با سیم‌چین به اندازه مناسب برش دهید. سپس مقدار کمی از روکش انتهای سیم را با سیم‌لخت‌کن جدا کنید.

در این مرحله نباید مقدار زیادی از روکش سیم را بردارید. بخش لخت‌شده باید متناسب با قسمت پرس ترمینال باشد تا بعد از قرار گرفتن سیم در پین، رشته‌های مسی بیرون نمانند.

اگر سیم از نوع رشته‌ای است، رشته‌های مسی را مرتب نگه دارید و اجازه ندهید هنگام وارد کردن سیم به ترمینال از هم باز شوند.

مرحله دوم؛ قرار دادن سیم داخل پین

سیم را از جهت صحیح داخل ترمینال قرار دهید. در یک پرس استاندارد، ترمینال معمولاً دو ناحیه اصلی برای پرس دارد؛ یک قسمت روی هادی سیم و قسمت دیگر روی روکش سیم قرار می‌گیرد.

قسمت مربوط به هادی باید روی مس پرس شود و قسمت نگهدارنده روکش نیز باید خود روکش را بگیرد. این دو قسمت وظیفه یکسانی ندارند و نباید هر دو فقط روی قسمت لخت سیم پرس شوند.

مرحله سوم؛ پرس کردن ترمینال

حالا ترمینال را با ابزار پرس مناسب در محل مخصوص قرار دهید و سیم را در موقعیت درست نگه دارید. سپس پرس را انجام دهید تا زبانه‌های ترمینال به شکل صحیح روی سیم جمع شوند.

بعد از پرس، سیم را کمی با دست بکشید. این کشش نباید باعث جدا شدن سیم از ترمینال شود. البته تست کششی با دست فقط یک بررسی اولیه است و جایگزین تست استاندارد نیروی کشش نیست.

اگر با یک کشش بسیار کم سیم از ترمینال جدا شد، اتصال مناسب نیست و بهتر است همان ترمینال را دوباره استفاده نکنید.

مرحله چهارم؛ قرار دادن پین داخل هوزینگ

بعد از اینکه پرس سیم تأیید شد، ترمینال را از جهت صحیح وارد محفظه هوزینگ کنید.

ترمینال باید تا جایی وارد شود که زبانه نگهدارنده آن داخل هوزینگ درگیر شود. در این حالت پین نباید به‌راحتی از داخل هوزینگ بیرون بیاید.

اگر هنگام وارد کردن ترمینال فشار غیرعادی احساس کردید، آن را به زور وارد نکنید. ممکن است جهت ترمینال اشتباه باشد یا نوع پین با هوزینگ مورد استفاده مطابقت نداشته باشد.

در این مرحله عملاً مادگی سیم آماده شده است و می‌تواند با هدر یا بخش نری متناسب خود متصل شود.

نحوه اتصال کانکتور XH نری و مادگی

بعد از مونتاژ سیم‌ها، نوبت اتصال دو بخش کانکتور است. در یک اتصال معمولی، هدر نری روی برد قرار دارد و هوزینگ مادگی که سیم‌ها داخل آن قرار گرفته‌اند، روی آن نصب می‌شود.

هنگام اتصال، هوزینگ را در راستای صحیح روی هدر قرار دهید. اگر طراحی کانکتور دارای زبانه یا مکانیزم نگهدارنده باشد، باید اجازه دهید دو بخش در موقعیت صحیح درگیر شوند.

نباید برای جا زدن کانکتور فشار بیش از حد وارد کنید. اگر کانکتور درست روی هدر قرار نمی‌گیرد، ابتدا جهت آن و سازگاری دو قطعه را بررسی کنید.

کانکتور نری XH و کانکتور مادگی باید از نظر سری، تعداد مدار و ساختار مکانیکی با یکدیگر سازگار باشند. برای مثال صرف اینکه هر دو کانکتور ۴ پین هستند، به این معنی نیست که می‌توان آن‌ها را بدون بررسی با یکدیگر متصل کرد.

این نکته در زمان خرید کانکتور دزدگیری اهمیت زیادی دارد؛ مخصوصاً زمانی که کانکتور قدیمی آسیب دیده و فقط بخشی از آن برای شناسایی در اختیار شماست.

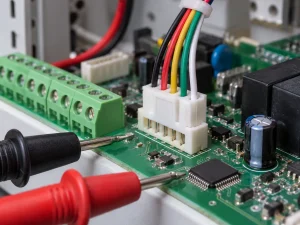

تست اتصال کانکتور XH دزدگیری

بعد از مونتاژ، بهتر است قبل از وصل کردن سیستم به برق، اتصال را بررسی کنید.

اول یک بررسی ظاهری انجام دهید. هیچ سیم لختی نباید از محل نامناسب بیرون زده باشد، ترمینال‌ها باید داخل هوزینگ در جای خود قرار گرفته باشند و سیم‌ها نباید نسبت به پین‌ها بیش از حد لق باشند.

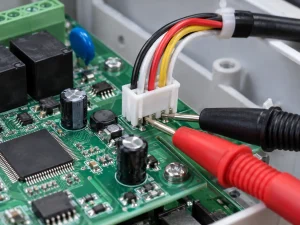

سپس می‌توانید از مولتی‌متر برای بررسی پیوستگی مسیر استفاده کنید. مولتی‌متر را روی حالت تست اتصال یا Continuity قرار دهید و دو سر مسیر مورد نظر را بررسی کنید.

اگر مسیر باید از یک سیم به پین مشخصی برسد، با مولتی‌متر بررسی کنید که بین این دو نقطه اتصال برقرار باشد. سپس مسیرهای مجاور را نیز بررسی کنید تا اتصال ناخواسته یا اتصال کوتاه وجود نداشته باشد.

در سیستم دزدگیر، تست ترتیب سیم‌ها نیز اهمیت دارد. ممکن است تمام پین‌ها اتصال الکتریکی داشته باشند اما یک سیم در محل اشتباه قرار گرفته باشد. بنابراین فقط تست پیوستگی کافی نیست و ترتیب پین‌ها نیز باید با نقشه یا نمونه اصلی مقایسه شود.

اشتباهات رایج هنگام اتصال کانکتور XH

یکی از رایج‌ترین خطاها، جابه‌جا کردن ترتیب سیم‌هاست. مخصوصاً زمانی که کانکتور چند پین داشته باشد و سیم‌ها رنگ‌های مشابهی داشته باشند. بهتر است قبل از جدا کردن سوکت قدیمی، ترتیب سیم‌ها ثبت شود.

اشتباه دیگر، پرس ناقص پین است. اگر ترمینال به اندازه کافی روی هادی سیم پرس نشده باشد، ممکن است اتصال در اثر کشش یا لرزش قطع شود. در مقابل، فشار نامناسب ابزار می‌تواند ترمینال را تغییر شکل دهد.

قرار دادن ناقص ترمینال داخل هوزینگ هم مشکل رایجی است. گاهی ترمینال ظاهراً داخل سوکت قرار گرفته اما زبانه نگهدارنده آن در جای خود قفل نشده است. با یک کشش آرام روی سیم می‌توان تا حدی این موضوع را بررسی کرد.

استفاده از پین یا هوزینگ نامتناسب نیز می‌تواند باعث ایجاد اتصال ضعیف شود. ظاهر بعضی کانکتورها بسیار شبیه یکدیگر است، اما ممکن است از نظر ابعاد یا ساختار ترمینال با هم سازگار نباشند.

در نهایت، یکی از خطرناک‌ترین اشتباهات این است که قبل از بررسی ترتیب سیم‌ها، کانکتور را به برد وصل کنیم. اگر سیم تغذیه و زمین یا یکی از سیگنال‌ها جابه‌جا شده باشد، احتمال آسیب به مدار وجود دارد.
