نحوه تشخیص مثبت و منفی ال ای دی SMD؛ روش‌های شناسایی قطبیت

برای تشخیص مثبت و منفی ال ای دی SMD، همیشه نمی‌توان به شکل ظاهری قطعه اعتماد کرد. بعضی مدل‌ها گوشه بریده یا علامت مشخصی دارند، اما در برخی دیگر هیچ نشانه واضحی دیده نمی‌شود. اگر هنگام تعمیر لامپ یا تعویض چیپ LED، قطعه را برعکس نصب کنید، ممکن است روشن نشود یا در شرایط نامناسب آسیب ببیند.

برای شناسایی قطبیت می‌توانید از علامت‌های بدنه، دیتاشیت، نشانه‌های روی برد و تست دیود مولتی‌متر استفاده کنید. در ادامه، این روش‌ها را بررسی می‌کنیم تا قبل از لحیم‌کاری، جهت صحیح نصب LED را مشخص کنید.

قطب مثبت و منفی LED SMD چه تفاوتی دارند؟

LED دو قطب به نام آند (Anode) و کاتد (Cathode) دارد. آند، قطب مثبت و کاتد، قطب منفی است. در اتصال مستقیم، جریان متعارف از آند وارد LED شده و از کاتد خارج می‌شود. اگر ولتاژ و جریان مناسب باشند، LED روشن خواهد شد.

قطب مثبت:

• نام پایه: آند (Anode)
• علامت رایج: +
• جهت جریان متعارف: ورود به LED
• پراب مولتی‌متر در تست مستقیم: قرمز

قطب منفی:

• نام پایه: کاتد (Cathode)
• علامت رایج: −
• جهت جریان متعارف: خروج از LED
• پراب مولتی‌متر در تست مستقیم: مشکی

رعایت قطبیت LED SMD برای عملکرد صحیح مدار ضروری است. البته اگر LED روشن نشد، نباید فوراً نتیجه گرفت که پایه‌ها جابه‌جا نصب شده‌اند؛ خرابی قطعه، قطع‌شدن مسیر مدار یا کافی‌نبودن ولتاژ تست هم می‌توانند علت باشند.

چگونه مثبت و منفی LED SMD را از روی ظاهر تشخیص دهیم؟

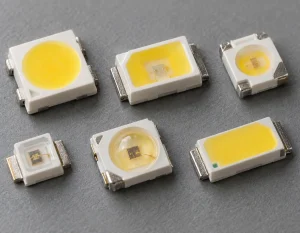

در بسیاری از مدل‌های LED SMD، یک علامت کوچک روی بدنه وجود دارد که به شناسایی قطبیت کمک می‌کند. این نشانه ممکن است گوشه بریده، لبه صاف، خط، نقطه یا تفاوت در شکل پدهای اتصال باشد.

نکته مهم این است که هیچ‌کدام از این علامت‌ها در تمام پکیج‌ها معنی یکسانی ندارند. برای مثال، ممکن است گوشه بریده در یک مدل سمت کاتد را نشان دهد، اما در مدل دیگری از روش علامت‌گذاری متفاوتی استفاده شده باشد.

نشانه‌های ظاهری و روش بررسی آن‌ها:

• گوشه بریده: تطبیق جهت بریدگی با دیتاشیت قطعه
• خط یا نوار روی بدنه: بررسی معنی علامت در نقشه پایه‌های سازنده
• نقطه یا علامت چاپی: شناسایی پایه مشخص‌شده با استفاده از اطلاعات مدل
• لبه صاف یا شکل متفاوت بدنه: مقایسه با نمای قطعه در دیتاشیت
• تفاوت شکل پدهای اتصال: بررسی پین‌آوت و نقشه پدهای LED

بنابراین اگر قصد تشخیص مثبت و منفی چیپ ال ای دی را دارید، علامت ظاهری می‌تواند نقطه شروع خوبی باشد، اما بهتر است پیش از نصب، جهت پایه‌ها را با اطلاعات همان مدل تطبیق دهید.

تشخیص قطبیت از روی بریدگی و علامت بدنه

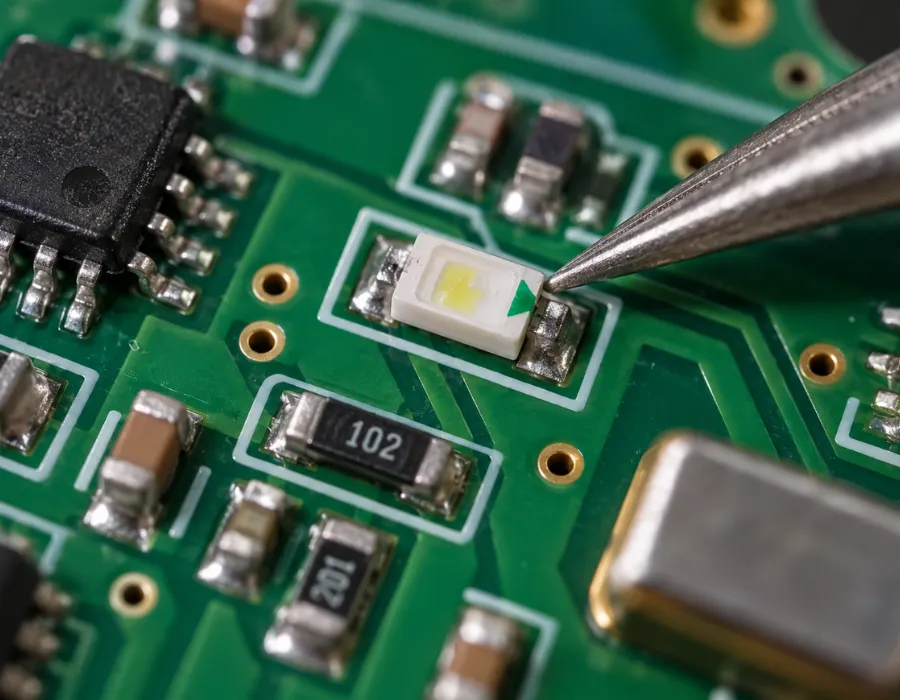

یکی از روش‌های رایج شناسایی قطبیت، بررسی گوشه بریده LED SMD است. در بعضی پکیج‌ها، یک گوشه بدنه با سایر گوشه‌ها تفاوت دارد و سازنده از همین ویژگی برای مشخص‌کردن جهت نصب استفاده می‌کند.

خط یا نقطه چاپ‌شده نیز ممکن است چنین کاربردی داشته باشد. بااین‌حال، نباید هر بریدگی یا خطی را بدون بررسی، علامت منفی LED در نظر گرفت.

برای تشخیص کاتد از روی بدنه، ابتدا نوشته یا شماره مدل قطعه را پیدا کنید. سپس تصویر پکیج را در دیتاشیت ببینید و محل علامت را با قطعه واقعی مقایسه کنید.

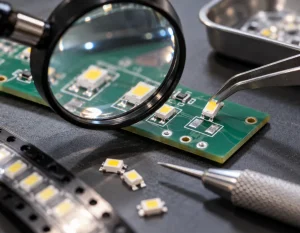

اگر LED بسیار کوچک است، استفاده از ذره‌بین یا دوربین با قابلیت بزرگ‌نمایی می‌تواند به مشاهده نشانه‌های بدنه کمک کند.

شناسایی قطبیت از روی نقشه و دیتاشیت قطعه

وقتی علامت ظاهری مشخص نیست، دیتاشیت LED SMD مرجع مناسب‌تری برای پیدا کردن آند و کاتد است.

در بخش‌هایی مانند Pin Configuration یا Package Drawing معمولاً نقشه پایه‌های LED نمایش داده می‌شود. در این نقشه‌ها، آند با A و کاتد با K یا C مشخص می‌شود.

برای استفاده از دیتاشیت، به سه مورد توجه کنید:

1. شماره پایه‌های آند و کاتد را مشخص کنید.
2. بررسی کنید تصویر پکیج از نمای بالا (Top View) است یا پایین (Bottom View).
3. موقعیت پایه‌ها را با جهت قرارگیری قطعه واقعی تطبیق دهید.

تفاوت نمای بالا و پایین اهمیت دارد؛ چون ممکن است باعث شود جای پایه‌ها را برعکس تشخیص دهید.

این روش به‌ویژه برای LEDهایی کاربرد دارد که نوشته یا علامت واضحی روی بدنه ندارند.

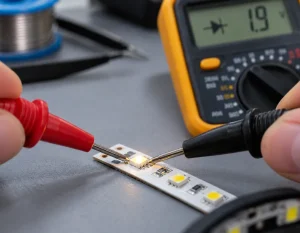

چگونه قطب مثبت و منفی LED SMD را با مولتی‌متر تشخیص دهیم؟

اگر مدل LED مشخص نیست یا امکان بررسی دیتاشیت وجود ندارد، می‌توانید از مولتی‌متر دیجیتال در حالت تست دیود استفاده کنید. این روش برای بسیاری از LEDهای معمولی قابل استفاده است.

پیش از تست، برق مدار را قطع کنید و مطمئن شوید قطعه به منبع ولتاژ متصل نیست.

مراحل تست LED SMD با مولتی‌متر:

1. انتخاب حالت تست: مولتی‌متر را روی حالت Diode Test قرار دهید که معمولاً با نماد دیود مشخص شده است.
2. اتصال پراب‌ها: پراب مشکی را به COM و پراب قرمز را به ورودی مناسب اندازه‌گیری وصل کنید.
3. بررسی جهت اول: پراب قرمز را به یک سمت LED و پراب مشکی را به سمت دیگر متصل کنید.
4. مشاهده نتیجه: اگر LED هدایت کند، ممکن است عدد افت ولتاژ روی نمایشگر دیده شود یا نور ضعیفی تولید کند.
5. تغییر جهت پراب‌ها: اگر نتیجه مشخص نبود، جای پراب‌ها را عوض کنید و تست را تکرار کنید.

در حالت هدایت مستقیم، پراب قرمز به آند و پراب مشکی به کاتد متصل است.

نتایج احتمالی تست و تفسیر آن‌ها:

• نمایش افت ولتاژ در یک جهت: احتمال هدایت مستقیم LED
• روشن‌شدن ضعیف LED: هدایت قطعه در جهت اتصال پراب‌ها
• نمایش OL در جهت معکوس: رفتار معمول یک LED سالم
• نمایش OL در هر دو جهت: احتمال کافی‌نبودن ولتاژ تست یا قطعی قطعه
• نمایش مقدار بسیار کم در هر دو جهت: احتمال اتصال کوتاه یا تأثیر مدار موازی

بعضی مولتی‌مترها برای روشن‌کردن LEDهای سفید و آبی ولتاژ کافی ندارند. بنابراین نمایش OL در هر دو جهت لزوماً نشانه سوختن قطعه نیست.

همچنین هنگام تست لامپ SMD روی برد، مسیرهای موازی ممکن است نتیجه را تغییر دهند. اگر اندازه‌گیری قابل‌اعتماد نبود، تست قطعه خارج از مدار یا مراجعه به دیتاشیت روش مناسب‌تری است.

علامت مثبت و منفی LED روی برد PCB را چگونه بخوانیم؟

روی بسیاری از بردهای مدار چاپی، جهت نصب LED با علامت مثبت (+)، منفی (−) یا نماد دیود مشخص می‌شود.

در برخی بردها نیز کنار محل نصب، علامت A برای آند و K برای کاتد درج شده است. اگر چنین نشانه‌هایی وجود نداشته باشد، می‌توان از نقشه شماتیک یا فایل مونتاژ PCB کمک گرفت.

در نماد شماتیکی دیود، سمت خط عمودی نشان‌دهنده کاتد است. این موضوع به تشخیص جهت قطعه در نقشه مدار کمک می‌کند.

هنگام تعویض LED، علامت روی PCB را با پین‌آوت قطعه جدید تطبیق دهید. این کار به‌خصوص زمانی مهم است که از LED جایگزین با پکیج متفاوت استفاده می‌کنید.

به خاطر داشته باشید که علامت چاپ‌شده روی برد و نشانه بدنه LED ممکن است شکل متفاوتی داشته باشند؛ ملاک نهایی، مشخصات قطعه و نقشه صحیح مدار است.

اگر قطبیت LED SMD را اشتباه تشخیص دهیم چه اتفاقی می‌افتد؟

در بیشتر مدارهای DC، اتصال معکوس LED باعث می‌شود قطعه روشن نشود؛ زیرا جریان در جهت موردنظر از آن عبور نمی‌کند.

بااین‌حال، اگر ولتاژ معکوس بیشتر از حد مجاز LED باشد، احتمال آسیب‌دیدن قطعه وجود دارد. میزان تحمل ولتاژ معکوس در مدل‌های مختلف متفاوت است.

هنگام تعمیر لامپ، همیشه خاموش‌بودن یک LED به معنای اشتباه در قطبیت نیست. قطع‌شدن مسیر لحیم، خرابی درایور یا آسیب‌دیدن یکی از LEDهای متصل به‌صورت سری نیز می‌تواند مانع روشن‌شدن مدار شود.

نکته ایمنی: برد لامپ‌های متصل به برق 220 ولت را در حالت روشن با دست یا پراب‌های معمولی بررسی نکنید. حتی پس از قطع برق، ممکن است خازن‌های مدار شارژ باقی مانده باشند. تعمیر این مدارها باید با تجهیزات مناسب و رعایت اصول ایمنی انجام شود.

قبل از لحیم‌کاری LED SMD چگونه از قطبیت صحیح مطمئن شویم؟

در مونتاژ یا تعویض LED، بررسی قطبیت قبل از لحیم‌کاری ساده‌تر از جداکردن قطعه‌ای است که اشتباه نصب شده است.

برای جلوگیری از خطای مونتاژ، این موارد را بررسی کنید:

• مدل LED: شماره قطعه و مشخصات الکتریکی آن را با قطعه قبلی مقایسه کنید.
• علامت بدنه: محل بریدگی، نقطه یا خط را با نقشه سازنده تطبیق دهید.
• جهت نصب: آند و کاتد LED را با علامت‌های روی برد PCB مقایسه کنید.
• تست اولیه: اگر جهت پایه‌ها نامشخص است، در صورت مناسب‌بودن قطعه از تست دیود مولتی‌متر کمک بگیرید.
• بازبینی نهایی: پس از لحیم‌کاری، جهت قطعه، کیفیت اتصال‌ها و نبود اتصال کوتاه بین پدها را کنترل کنید.

اگر برای تعمیر لامپ یا ریسه به قطعه جایگزین نیاز دارید، در بخش انواع لامپ ال ای دی smd می‌توانید گزینه‌های مرتبط را بررسی کنید. هنگام انتخاب، علاوه بر ابعاد چیپ، به ولتاژ کاری، جریان نامی و آرایش پایه‌ها توجه داشته باشید.

جمع‌بندی

برای تشخیص مثبت و منفی LED SMD، ابتدا مدل قطعه و علامت‌های روی بدنه را بررسی کنید. اگر دیتاشیت در دسترس است، جهت آند و کاتد را از نقشه پایه‌ها مشخص کنید و با علامت‌های PCB تطبیق دهید.

در صورتی که هنوز از قطبیت مطمئن نیستید، تست دیود مولتی‌متر می‌تواند کمک‌کننده باشد. با این روش، پیش از لحیم‌کاری می‌توانید احتمال نصب اشتباه و آسیب‌دیدن LED را کاهش دهید.
