نحوه اتصال پتانسیومتر در مدار؛ آموزش نصب ولوم

اگر پایه‌های پتانسیومتر درست شناسایی و به مدار متصل نشوند، ولوم نمی‌تواند مقدار ولتاژ یا سطح سیگنال را آن‌طور که باید تغییر دهد. به همین دلیل قبل از نصب، بهتر است ابتدا پایه‌های قطعه را بشناسیم و بعد سراغ روش‌های مختلف اتصال برویم. در این آموزش، نحوه اتصال پتانسیومتر در مدار را برای کاربردهای مختلف، از تقسیم ولتاژ و مقاومت متغیر گرفته تا کنترل صدا و اتصال به آردوینو، بررسی می‌کنیم.

پایه‌های پتانسیومتر ولومی را چگونه تشخیص دهیم؟

پتانسیومتر یا Potentiometer در ظاهر ممکن است مدل‌های مختلفی داشته باشد، اما پتانسیومتر ولومی رایج معمولاً سه پایه دارد. دو پایه در دو طرف، دو سر مسیر مقاومتی هستند و پایه وسط به بخش متحرک یا جاروبک متصل است.

اگر به پایه های پتانسیومتر ولومی از روبه‌رو نگاه کنیم، معمولاً سه پایه را در کنار هم می‌بینیم. البته شکل قرارگیری پایه‌ها در مدل‌های مختلف یکسان نیست. برای مثال، در پایه های پتانسیومتر خوابیده ممکن است پایه‌ها به شکلی قرار گرفته باشند که برای نصب روی PCB مناسب‌تر باشند.

بنابراین بهتر است جای پایه‌ها را فقط از روی ظاهر قطعه حدس نزنید. در صورت تردید، یک مولتی‌متر روی حالت اندازه‌گیری مقاومت می‌تواند به‌سادگی پایه‌ها را مشخص کند.

پایه وسط و پایه‌های کناری پتانسیومتر

دو پایه کناری به دو سر مسیر مقاومتی متصل هستند و پایه وسط همان پایه متغیر یا Wiper است. وقتی محور پتانسیومتر را می‌چرخانید، موقعیت جاروبک روی مسیر مقاومتی تغییر می‌کند و مقاومت بین پایه وسط و هر یک از پایه‌های کناری تغییر خواهد کرد.

برای مثال، اگر یک پتانسیومتر ۱۰ کیلو‌اهم داشته باشید، مقاومت بین دو پایه کناری تقریباً ۱۰ کیلو‌اهم باقی می‌ماند؛ اما مقاومت بین پایه وسط و هرکدام از پایه‌های کناری با چرخاندن محور تغییر می‌کند.

همین ویژگی است که باعث می‌شود کاربرد پتانسیومتر فقط به تنظیم صدا محدود نباشد و بتوان از آن برای تقسیم ولتاژ، تنظیم یک مقدار در مدار یا ایجاد یک مقاومت قابل تنظیم استفاده کرد.

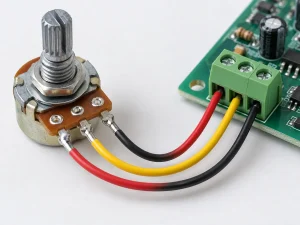

نحوه اتصال پتانسیومتر در مدار

نحوه اتصال پتانسیومتر به نوع استفاده از آن بستگی دارد. در یک کاربرد، هر سه پایه مورد استفاده قرار می‌گیرند و پتانسیومتر مانند یک تقسیم‌کننده ولتاژ عمل می‌کند. در کاربرد دیگر، از پایه وسط و یکی از پایه‌های کناری استفاده می‌شود تا قطعه مانند یک مقاومت متغیر رفتار کند.

قبل از اتصال، ابتدا باید مقدار مقاومت پتانسیومتر را مشخص کنید و سپس پایه‌ها را پیدا کنید. بعد از آن می‌توانید سیم یا پایه‌های قطعه را مطابق مدار موردنظر متصل کنید.

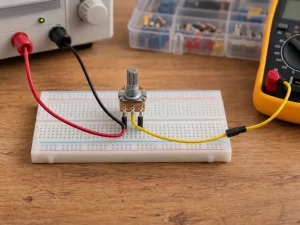

اتصال پتانسیومتر به‌عنوان تقسیم‌کننده ولتاژ

یکی از رایج‌ترین روش‌های استفاده از پتانسیومتر، اتصال آن به‌عنوان تقسیم‌کننده ولتاژ است. در این روش هر دو پایه کناری به دو سطح ولتاژ یا به ولتاژ و زمین متصل می‌شوند و پایه وسط خروجی متغیر مدار خواهد بود.

فرض کنید یک پتانسیومتر دارید و می‌خواهید از آن برای ایجاد یک ولتاژ قابل تنظیم استفاده کنید. یک پایه کناری را به مثبت منبع و پایه کناری دیگر را به GND وصل می‌کنید. پایه وسط نیز به ورودی موردنظر مدار متصل می‌شود.

با چرخاندن محور، ولتاژ روی پایه وسط تغییر می‌کند. به همین دلیل این روش در مدارهای مختلف برای تنظیم یک سطح ولتاژ یا ایجاد ورودی قابل تغییر استفاده می‌شود.

در این حالت اگر جهت افزایش و کاهش مقدار موردنظر برعکس چیزی باشد که انتظار دارید، معمولاً کافی است دو پایه کناری را با یکدیگر جابه‌جا کنید؛ عملکرد تقسیم ولتاژ حفظ می‌شود اما جهت تغییر مقدار نسبت به چرخش محور عوض خواهد شد.

اتصال پتانسیومتر به‌عنوان مقاومت متغیر

گاهی قرار نیست از هر سه پایه استفاده شود و هدف این است که پتانسیومتر مانند یک مقاومت قابل تنظیم در مدار قرار بگیرد. در این حالت معمولاً پایه وسط را به یکی از پایه‌های کناری متصل می‌کنند و از این دو پایه به‌عنوان یک مقاومت متغیر استفاده می‌شود.

این اتصال باعث می‌شود با چرخاندن محور، مقاومت بین دو نقطه تغییر کند. استفاده از این روش در مدارهایی که به یک مقدار قابل تنظیم نیاز دارند رایج است.

نکته مهم این است که نباید تصور کرد پتانسیومتر می‌تواند بدون محدودیت جایگزین هر مقاومت متغیری شود. مقدار مقاومت، توان قابل تحمل قطعه و شرایط مدار باید با کاربرد موردنظر سازگار باشد.

نحوه اتصال ولوم برای کنترل صدا

یکی از کاربردهایی که باعث شده پتانسیومتر ولومی برای بسیاری از افراد با نام «ولوم» شناخته شود، کنترل صدا است. در یک مدار صوتی، ولوم می‌تواند برای تغییر سطح سیگنال استفاده شود و کاربر با چرخاندن محور، صدای خروجی را کم یا زیاد کند.

در یک اتصال رایج، دو پایه کناری در مسیر تقسیم سیگنال قرار می‌گیرند و پایه وسط به بخش بعدی مدار متصل می‌شود. اما سیم‌بندی دقیق به طراحی مدار صوتی بستگی دارد و نمی‌توان یک اتصال ثابت را برای تمام آمپلی‌فایرها یا تجهیزات صوتی تجویز کرد.

در بازار، مدل‌هایی مانند ولوم ۵۰KR، ولوم ۱۰۰KR و ولوم ۵۰۰KR وجود دارند. انتخاب بین این مقادیر باید بر اساس مدار انجام شود و صرفاً بزرگ‌تر بودن مقدار مقاومت به معنی بهتر بودن ولوم نیست.

همچنین اگر دستگاه علاوه بر تنظیم صدا به قطع و وصل تغذیه نیاز داشته باشد، می‌توان از ولوم کلید دار استفاده کرد. در این مدل علاوه بر بخش مقاومتی، یک مکانیزم کلید نیز در قطعه وجود دارد.

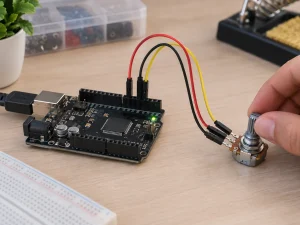

اتصال پتانسیومتر به آردوینو

پتانسیومتر یکی از قطعات ساده و کاربردی برای دریافت یک مقدار متغیر توسط آردوینو است. در این حالت معمولاً دو پایه کناری به 5V و GND و پایه وسط به یکی از ورودی‌های آنالوگ آردوینو متصل می‌شود.

وقتی محور را می‌چرخانید، ولتاژ پایه وسط تغییر می‌کند. آردوینو این تغییر ولتاژ را از طریق ورودی آنالوگ می‌خواند و می‌توان از مقدار خوانده‌شده برای کنترل یک پارامتر در برنامه استفاده کرد.

به این ترتیب پتانسیومتر آردوینو می‌تواند مثلاً برای تغییر روشنایی، تنظیم سرعت، انتخاب مقدار یا کنترل یک پارامتر نرم‌افزاری استفاده شود.

در این کاربرد باید محدوده ولتاژ مجاز ورودی برد و نوع برد آردوینو را در نظر گرفت. اتصال اشتباه منبع تغذیه به پایه ورودی می‌تواند به مدار آسیب بزند.

اتصال پتانسیومتر در مدار دیمر

در برخی مدارهای دیمر، پتانسیومتر برای تنظیم مقدار موردنیاز مدار استفاده می‌شود. با چرخاندن ولوم، مقدار مقاومت تغییر می‌کند و مدار دیمر بر اساس این تغییر، میزان توان اعمال‌شده به بار را کنترل می‌کند.

برای مثال در یک دیمر لامپ، چرخاندن ولوم می‌تواند باعث تغییر شدت نور شود. البته خود پتانسیومتر معمولاً مستقیماً توان لامپ را کنترل نمی‌کند؛ بلکه در بخش کنترل مدار قرار می‌گیرد و مقدار موردنیاز برای عملکرد مدار دیمر را تنظیم می‌کند.

بنابراین هنگام ساخت یا تعمیر مدار دیمر باید به نوع مدار توجه کرد. مدارهای دیمر AC، DC و مدارهای مخصوص LED الزاماً ساختار یکسانی ندارند و نمی‌توان هر پتانسیومتری را بدون بررسی مشخصات جایگزین کرد.

نکات مهم هنگام نصب ولوم در مدار

اولین نکته، تشخیص درست پایه‌هاست. پایه وسط معمولاً پایه متغیر است، اما جهت قرارگیری پایه‌ها ممکن است بین مدل‌های مختلف متفاوت باشد. به همین دلیل اگر قطعه‌ای مثل پتانسیومتر تریمر یا یک مدل خاص PCB را در اختیار دارید، بهتر است پایه‌ها را با مولتی‌متر بررسی کنید.

مقدار مقاومت نیز اهمیت زیادی دارد. اگر مدار برای مقدار مشخصی طراحی شده باشد، استفاده از پتانسیومتر با مقدار بسیار متفاوت می‌تواند رفتار مدار را تغییر دهد. برای همین هنگام جایگزینی یک ولوم خراب، مقدار درج‌شده روی بدنه قطعه قبلی را بررسی کنید.

به فضای نصب هم توجه داشته باشید. ولوم‌های پنلی، مدل‌های PCB، مدل‌های خوابیده و انواع پتانسیومتر تریمر از نظر شکل و نحوه نصب متفاوت هستند. ممکن است یک قطعه از نظر مقاومت مناسب باشد اما از نظر مکانیکی در محل موردنظر نصب نشود.

همچنین اگر قطعه دارای کلید باشد، مانند ولوم کلید دار، پایه‌های مربوط به کلید با پایه‌های مسیر مقاومتی یکی نیستند و باید جداگانه شناسایی شوند.

چگونه اتصال پتانسیومتر را تست کنیم؟

یکی از ساده‌ترین روش‌ها برای نحوه تست پتانسیومتر استفاده از مولتی‌متر است. ابتدا دستگاه را خاموش کنید و اگر پتانسیومتر روی مدار نصب شده، در صورت امکان آن را از مدار جدا کنید یا حداقل شرایطی ایجاد کنید که اندازه‌گیری تحت تأثیر سایر قطعات قرار نگیرد.

مولتی‌متر را روی اندازه‌گیری مقاومت قرار دهید و دو پراب را به دو پایه کناری وصل کنید. در یک پتانسیومتر سالم، مقدار اندازه‌گیری‌شده باید تقریباً برابر مقدار اسمی قطعه باشد و با چرخاندن محور تغییر محسوسی نداشته باشد.

حالا یکی از پراب‌ها را به پایه وسط و دیگری را به یکی از پایه‌های کناری وصل کنید. با چرخاندن محور باید مقدار مقاومت تغییر کند. سپس همین آزمایش را بین پایه وسط و پایه کناری دیگر انجام دهید؛ این مقدار نیز باید با چرخاندن محور تغییر کند.

اگر مقاومت پایه وسط در تمام محدوده تقریباً ثابت بماند، تغییرات ناگهانی داشته باشد یا در بخشی از مسیر اتصال قطع شود، احتمال خرابی پتانسیومتر وجود دارد.
