ترانزیستور 2SC3355

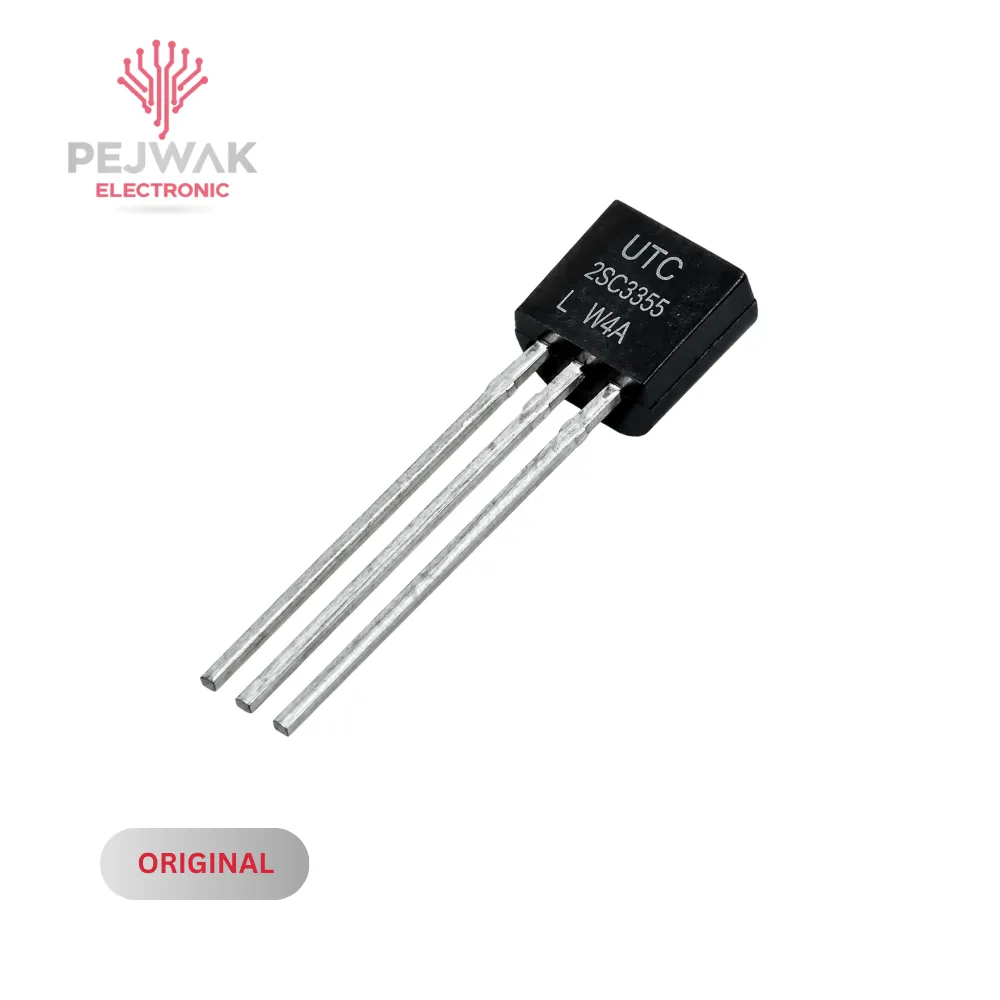

معرفی ترانزیستور 2SC3355 اورجینال برند UTC

ترانزیستور 2SC3355 برند UTC یک ترانزیستور NPN سیلیکونی اپیتاکسیال با کاربرد فرکانس بالا و نویز پایین است که برای مدارهای تقویت‌کننده فرکانس بالا طراحی شده است. UTC این قطعه را با تمرکز بر نویز پایین، بهره بالا و بهره توان مناسب معرفی کرده و ساختار آن برای استفاده در بخش‌های فرکانس بالای مدارهای الکترونیکی در نظر گرفته شده است.

2SC3355 از آن دسته ترانزیستورهایی است که بیشتر در بخش‌های RF و تقویت سیگنال‌های فرکانس بالا مورد توجه قرار می‌گیرد و مشخصات آن با هدف دستیابی به بهره مناسب در فرکانس‌های بالا تعیین شده است. این قطعه در نسخه‌های مختلف توسط UTC ارائه شده و کد کامل سفارش، نوع پکیج و نحوه بسته‌بندی را مشخص می‌کند.

مشخصات فنی ترانزیستور 2SC3355

2SC3355 یک ترانزیستور NPN است و در دیتاشیت UTC حداکثر ولتاژ کلکتور-بیس آن 20 ولت، حداکثر ولتاژ کلکتور-امیتر 12 ولت و حداکثر ولتاژ امیتر-بیس 3 ولت اعلام شده است. حداکثر جریان کلکتور این قطعه نیز 100 میلی‌آمپر است. این اعداد مربوط به محدوده‌های حداکثری قطعه هستند و نباید به‌عنوان شرایط کاری پیشنهادی دائمی در نظر گرفته شوند.

در شرایط آزمون مشخص‌شده در دیتاشیت، بهره جریان مستقیم یا hFE این ترانزیستور در ولتاژ VCE=10V و جریان IC=20mA بین 50 تا 300 قرار دارد. در همین شرایط، فرکانس گذردهی یا Gain Bandwidth Product (fT) برابر 7GHz اعلام شده است. این مشخصه یکی از دلایل استفاده از 2SC3355 در مدارهای تقویت‌کننده فرکانس بالا است.

یکی دیگر از مشخصات مهم این مدل، ظرفیت فیدبک Cre است که در شرایط VCB=10V، جریان امیتر صفر و فرکانس 1MHz برابر 1.0pF اعلام شده است. همچنین رقم نویز یا Noise Figure در شرایط VCE=10V، IC=7mA و فرکانس 1GHz برابر 1.1dB عنوان شده است.

توان تلفاتی 2SC3355 با توجه به نوع پکیج متفاوت است. UTC برای نسخه TO-92 مقدار 600mW، برای SOT-89 مقدار 500mW و برای SOT-323 مقدار 200mW را در حداکثر مقادیر مجاز اعلام کرده است. بنابراین نوع پکیج در بررسی مشخصات حرارتی این ترانزیستور اهمیت دارد.

نحوه عملکرد ترانزیستور 2SC3355

2SC3355 از نوع ترانزیستور NPN است و مانند سایر ترانزیستورهای این ساختار، از سه پایه بیس، کلکتور و امیتر برای کنترل جریان استفاده می‌کند. تفاوت اصلی آن با ترانزیستورهای عمومی، طراحی آن برای عملکرد در فرکانس بالا و تمرکز بر بهره و نویز مناسب در این محدوده است. UTC این مدل را به‌طور مشخص به‌عنوان High Frequency Low Noise Amplifier معرفی کرده است.

در یک مدار تقویت‌کننده، سیگنال ورودی به بخش کنترل‌کننده ترانزیستور اعمال می‌شود و تغییرات جریان در مسیر کلکتور و امیتر می‌تواند برای تقویت سیگنال مورد استفاده قرار گیرد. در مدارهای فرکانس بالا، پارامترهایی مانند بهره، ظرفیت‌های انگلی و نویز ترانزیستور اهمیت بیشتری پیدا می‌کنند؛ به همین دلیل 2SC3355 دارای مشخصات مشخصی برای fT، Cre و Noise Figure است.

فرکانس گذردهی 7GHz نشان می‌دهد که این ترانزیستور برای کاربردهای فرکانس بالا طراحی شده است، اما این عدد به‌تنهایی به معنی استفاده مستقیم از آن در هر مدار 7GHz نیست. عملکرد واقعی قطعه به شرایط بایاس، طراحی مدار، تطبیق امپدانس و سایر اجزای مدار نیز وابسته است.

کاربردهای ترانزیستور 2SC3355

کاربرد اصلی 2SC3355 در مدارهای تقویت فرکانس بالا و تقویت کم‌نویز است. مشخصات این قطعه به‌خصوص در بخش‌هایی که بهره مناسب و نویز پایین اهمیت دارد، مورد استفاده قرار می‌گیرند. UTC نیز در معرفی رسمی محصول، ویژگی‌های اصلی آن را Low Noise and High Gain و High Power Gain عنوان کرده است.

از این ترانزیستور می‌توان در طراحی یا تعمیر بخش‌های تقویت سیگنال فرکانس بالا استفاده کرد؛ البته نوع دقیق مدار و محدوده فرکانسی باید با مشخصات طراحی و شرایط کاری ترانزیستور هماهنگ باشد. استفاده از آن در مدارهای RF بدون توجه به بایاس، تطبیق و مسیرهای فرکانس بالا می‌تواند باعث شود عملکرد مدار با مقدار مورد انتظار فاصله داشته باشد.

2SC3355 برای کاربردهای صرفاً سوئیچینگ عمومی یا مدارهایی که فقط به یک ترانزیستور NPN معمولی نیاز دارند، انتخابی با ماهیت متفاوت است؛ زیرا ساختار و مشخصات آن اساساً برای تقویت فرکانس بالا و نویز پایین تعریف شده است.

تفاوت 2SC3355 با ترانزیستورهای NPN معمولی

همه ترانزیستورهای NPN برای یک نوع کاربرد طراحی نشده‌اند. 2SC3355 به دلیل فرکانس گذردهی 7GHz، مشخصه نویز 1.1dB در شرایط آزمون 1GHz و ظرفیت فیدبک 1pF بیشتر برای مدارهای فرکانس بالا مورد توجه قرار می‌گیرد. در مقابل، بسیاری از ترانزیستورهای NPN عمومی برای تقویت یا سوئیچینگ در فرکانس‌های پایین‌تر طراحی شده‌اند و مشخصات RF مشابهی ندارند.

بنابراین هنگام جایگزینی 2SC3355، تنها NPN بودن ترانزیستور کافی نیست. بهره، فرکانس کاری، ولتاژ و جریان مجاز، نویز، پکیج و ترتیب پایه‌ها باید با قطعه قبلی مطابقت داشته باشند.

پکیج و پایه‌های 2SC3355 برند UTC

UTC برای 2SC3355 نسخه‌هایی در پکیج‌های TO-92، SOT-89 و SOT-323 ارائه کرده است. در نسخه‌های معرفی‌شده در دیتاشیت جدید UTC، ترتیب پایه‌ها با توجه به پکیج متفاوت است؛ برای نمونه در TO-92 پایه‌های 1، 2 و 3 به‌ترتیب B، E و C هستند، در حالی که در SOT-89 ترتیب B، C، E و در SOT-323 ترتیب B، E، C اعلام شده است. به همین دلیل نباید ترتیب پایه‌ها را صرفاً از روی نام 2SC3355 برای تمام نسخه‌ها یکسان در نظر گرفت.

در هنگام تعویض این قطعه روی برد، علاوه بر کد 2SC3355، باید نوع پکیج و ترتیب پایه‌های همان نسخه بررسی شود. این موضوع به‌خصوص زمانی اهمیت دارد که قطعه جدید از نظر ظاهری با نمونه قبلی مشابه باشد اما ترتیب پایه‌های آن متفاوت باشد.

نکات مهم هنگام خرید ترانزیستور 2SC3355

یکی از مهم‌ترین نکات در خرید 2SC3355، توجه به برند UTC و کد کامل سفارش است. UTC در دیتاشیت فعلی، نسخه‌های Lead Free و Halogen Free را با کدهای مشخصی مانند 2SC3355L-T92-B یا 2SC3355G-T92-B برای پکیج TO-92 معرفی کرده است. کدهایی مانند AB3 و AL3 نیز به پکیج‌های SOT-89 و SOT-323 مربوط می‌شوند.

اگر قطعه برای تعمیر یک برد موجود تهیه می‌شود، تنها تطابق نام 2SC3355 کافی نیست. نوع پکیج، ترتیب پایه‌ها و شرایط کاری مدار نیز باید با قطعه قبلی هماهنگ باشد.

همچنین باید توجه داشت که مقادیر حداکثری مانند 12V برای VCEO و 100mA برای IC محدوده‌های حفاظتی و حداکثری هستند و طراحی مدار نباید بدون بررسی سایر شرایط کاری صرفاً بر اساس این اعداد انجام شود.

مزایا و ویژگی‌های ترانزیستور 2SC3355

ساختار 2SC3355 برای تقویت سیگنال‌های فرکانس بالا طراحی شده و مشخصات آن شامل بهره جریان مناسب، فرکانس گذردهی بالا و نویز پایین است. مقدار hFE بین 50 تا 300 در شرایط آزمون مشخص، همراه با fT برابر 7GHz، این قطعه را از نظر مشخصات فرکانسی از بسیاری از ترانزیستورهای عمومی متمایز می‌کند.

همچنین مقدار نویز 1.1dB در فرکانس 1GHz در شرایط ذکرشده در دیتاشیت، یکی از مشخصات مهم این مدل برای کاربردهای کم‌نویز به شمار می‌آید. البته رسیدن مدار به چنین عملکردی به طراحی کامل مدار و شرایط کار نیز وابسته است و مشخصات دیتاشیت جایگزین طراحی صحیح RF نیست.

سوالات متداول درباره ترانزیستور 2SC3355

ترانزیستور 2SC3355 چیست؟

2SC3355 یک ترانزیستور NPN سیلیکونی اپیتاکسیال است که توسط UTC برای کاربردهای تقویت فرکانس بالا و کم‌نویز طراحی شده است.

ولتاژ کاری 2SC3355 چقدر است؟

حداکثر ولتاژ کلکتور-امیتر این ترانزیستور 12V و حداکثر ولتاژ کلکتور-بیس آن 20V است. این مقادیر حداکثری بوده و شرایط کاری واقعی مدار باید جداگانه بررسی شود.

جریان کلکتور 2SC3355 چقدر است؟

حداکثر جریان کلکتور اعلام‌شده توسط UTC برای این مدل 100mA است.

بهره ترانزیستور 2SC3355 چقدر است؟

در شرایط VCE=10V و IC=20mA، مقدار hFE این قطعه بین 50 تا 300 اعلام شده است.

فرکانس ترانزیستور 2SC3355 چقدر است؟

فرکانس گذردهی یا fT این ترانزیستور در شرایط VCE=10V و IC=20mA برابر 7GHz اعلام شده است.

2SC3355 در چه مدارهایی استفاده می‌شود؟

این ترانزیستور برای مدارهای تقویت‌کننده فرکانس بالا و کم‌نویز طراحی شده است و استفاده از آن بیشتر در بخش‌هایی از مدار که مشخصات RF اهمیت دارند انجام می‌شود.

پایه‌های 2SC3355 چگونه هستند؟

ترتیب پایه‌ها به پکیج بستگی دارد. UTC برای نسخه TO-92 ترتیب 1=B، 2=E، 3=C را اعلام کرده و برای SOT-89 و SOT-323 ترتیب پایه‌ها متفاوت است. بنابراین باید پکیج نسخه دقیق قطعه بررسی شود.

جمع‌بندی خرید

ترانزیستور 2SC3355 اورجینال برند UTC یک ترانزیستور NPN با طراحی تخصصی برای تقویت سیگنال‌های فرکانس بالا و کم‌نویز است. این قطعه با حداکثر ولتاژ کلکتور-امیتر 12 ولت، جریان کلکتور 100 میلی‌آمپر، بهره جریان 50 تا 300 در شرایط آزمون مشخص و فرکانس گذردهی 7GHz شناخته می‌شود.

برای خرید یا جایگزینی 2SC3355، علاوه بر نام قطعه و برند UTC، باید کد کامل سفارش، پکیج و ترتیب پایه‌ها نیز بررسی شود؛ زیرا این قطعه در چند پکیج مختلف عرضه شده و آرایش پایه‌ها در همه نسخه‌ها یکسان نیست.
