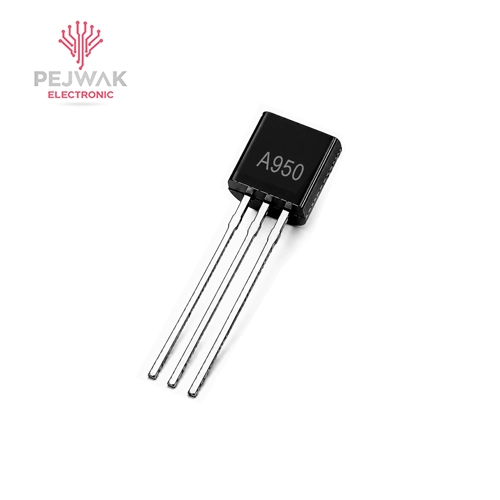

ترانزیستور A950
- نوع ترانزیستور: PNP سیلیکونی
- حداکثر ولتاژ مقاومت امیتر: 35 ولت
- حداکثر ولتاژ مقاومت بیس: 30 ولت
- حداکثر ولتاژ امیتربیس: 5 ولت
- حداکثر جریان مقاومت: 800 میلیآمپر
- حداکثر توان مصرفی: 600 میلیوات
- بهره جریان: 100 تا 320
- فرکانس گذر: 120 مگاهرتز
- محدوده دمای کاری: 55- تا 150+ درجه سانتیگراد
پنل خرید
جدول محاسبه:
برای محصولات فاقد قیمت جهت استعلام تماس حاصل فرمایید
محصولات مشابه
معرفی کلی ترانزیستور A950
ترانزیستور A950 (با نام دقیق 2SA950) یک ترانزیستور PNP کوچک و پرکاربرد در مدارهای صوتی و تقویتکنندههای کمقدرت است. این ترانزیستور بهدلیل ابعاد کوچک، عملکرد خوب در فرکانس پایین و قیمت مناسب، در انواع بردهای الکترونیکی، دستگاههای صوتی و پروژههای DIY دیده میشود. A950 مخصوص طراحیهایی است که نیاز به کنترل دقیق جریان و تقویت سیگنالهای کوچک دارند.
کاربردهای ترانزیستور A950
- تقویت سیگنالهای صوتی در مدارهای آمپلیفایر
- استفاده در مدارهای سوییچینگ جریان کم
- مناسب برای ساخت مدارات نمونه و آموزشی
- استفاده در بخش درایور دستگاههای صوتی یا رادیویی
- مناسب برای مدارهای کوچک و فشرده روی PCB
نحوه عملکرد ترانزیستور A950
از نوع PNP است: با اعمال ولتاژ منفیتر به پایه Base، جریان بین Collector و Emitter برقرار میشود.
با تغییر جریان کوچک پایه، میتوان جریان بزرگتر کلکتور-امیتر را کنترل کرد.
میتواند بهعنوان تقویتکننده یا کلید عمل کند.
در مدارهای صوتی، سیگنالهای ضعیف را تقویت میکند تا آماده ارسال به بار یا خروجی شوند.
مزایا ترانزیستور A950
- قیمت اقتصادی و مقرونبهصرفه
- ابعاد کوچک مناسب مدارهای کمجا
- مصرف توان پایین و گرمای کم
- کارایی مناسب در فرکانسهای پایین و صوتی
- ادغام آسان در طراحی مدارهای موجود
نحوه نصب و لحیمکاری ترانزیستور A950
شناسایی دقیق پایهها: Emitter (E)، Base (B)، Collector (C)
لحیمکاری با هویه نوک ظریف و حرارت کنترلشده
استفاده از مقدار کم سیم لحیم برای جلوگیری از اتصال کوتاه
بررسی اتصالات پس از نصب با ذرهبین یا مولتیمتر
اطمینان از جهت صحیح قطعه در مدار قبل از روشنکردن
نکات مهم و توصیهها ترانزیستور A950
پایهها را اشتباه وصل نکنید؛ ترتیب اشتباه باعث کار نکردن مدار یا سوختن قطعه میشود.
در مدارهای نیازمند جریان یا ولتاژ بالا، از مدلهای مناسبتر استفاده کنید.
هنگام لحیمکاری، پایهها را بیش از حد گرم نکنید تا نیمههادی آسیب نبیند.
برای طراحی دقیق، حتماً مقادیر بایاس و مقاومتهای مناسب را در نظر بگیرید.
پیش از استفاده، دیتاشیت رسمی را مطالعه کنید تا مقادیر حداکثر و محدودیتها مشخص باشند.
خرید ترانزیستور A950
اگر قصد خرید ترانزیستور را دارید به سایت پژواک الکترونیک مراجعه که کنید که به صورت تخصصی در زمینه فروش و عرضه لوازم و قطعات الکترونیک به صورت تخصصی فعالیت دارد .
