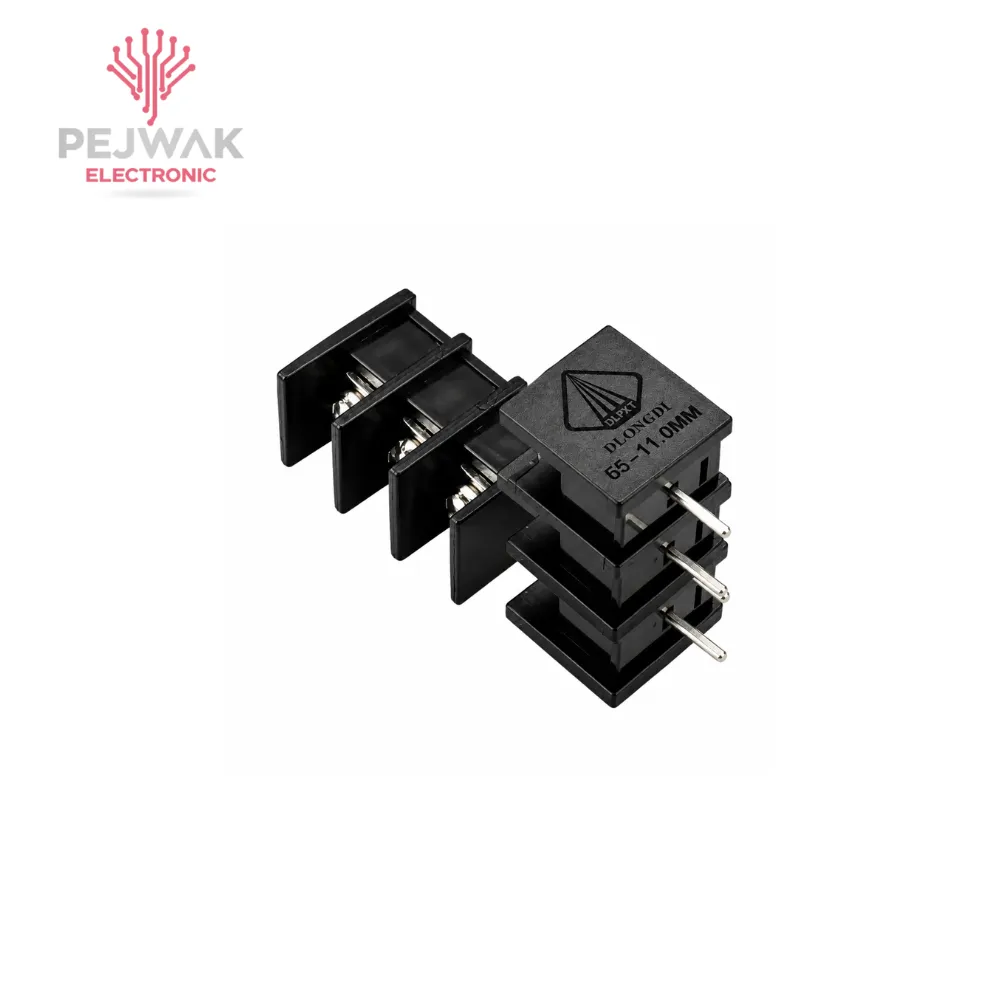

ترمینال روبردی 3 پین مدل PX65

معرفی ترمینال روبردی 3 پین مدل PX65 برند PAXT

ترمینال روبردی 3 پین مدل PX65 برند PAXT یک قطعه اتصال برای ایجاد ارتباط بین سیم و برد مدار چاپی است. این نوع ترمینال روی PCB نصب می‌شود و امکان اتصال چند مسیر سیم‌کشی را در یک نقطه مشخص از برد فراهم می‌کند.

مدل PX65 در نسخه سه‌پین، دارای سه مسیر اتصال است و می‌تواند در انواع بردهای الکترونیکی، مدارهای کنترلی و تجهیزات مختلف مورد استفاده قرار بگیرد. استفاده از ترمینال روبردی باعث می‌شود سیم‌ها به‌صورت مرتب و از طریق یک نقطه اتصال مشخص به برد متصل شوند.

PAXT در زمینه تولید ترمینال‌های بردی و کانکتورهای الکتریکی فعالیت دارد و محصولات این شرکت در گروه‌هایی مانند PCB Terminal Block و کانکتورهای مخصوص برد قرار می‌گیرند.

مشخصات فنی ترمینال PX65 سه پین

ترمینال روبردی PX65 در این محصول دارای 3 پین است و برای ایجاد سه مسیر اتصال مجزا روی برد استفاده می‌شود. تعداد پین یکی از مشخصات اصلی هنگام انتخاب ترمینال است، اما برای جایگزینی دقیق باید ساختار مکانیکی قطعه نیز با PCB هماهنگ باشد.

در ترمینال‌های روبردی، مواردی مانند فاصله پایه‌ها، ابعاد بدنه، شکل پایه‌ها، روش اتصال سیم و مشخصات الکتریکی روی سازگاری قطعه با برد تأثیر دارند. به همین دلیل صرفاً سه‌پین بودن ترمینال برای جایگزینی یک نمونه مشابه کافی نیست.

در وب‌سایت رسمی فعلی PAXT، مدل PX65 در فهرست محصولات قابل مشاهده پیدا نشد؛ بنابراین مشخصات عددی مانند ولتاژ نامی، جریان نامی و فاصله پایه‌ها را بدون دیتاشیت اختصاصی همین مدل نمی‌توان با اطمینان به PX65 نسبت داد. در سایت رسمی PAXT مدل‌های مختلف ترمینال PCB با مشخصات متفاوت عرضه شده‌اند.

نحوه عملکرد ترمینال روبردی 3 پین

عملکرد این نوع ترمینال به این صورت است که سیم‌ها در محل اتصال ترمینال قرار می‌گیرند و اتصال الکتریکی هر مسیر از طریق پایه مربوطه به PCB منتقل می‌شود. در نتیجه به‌جای لحیم‌کردن مستقیم سیم روی برد، یک نقطه اتصال مشخص و منظم در اختیار مدار قرار می‌گیرد.

وجود سه پین امکان ایجاد سه مسیر اتصال مستقل را فراهم می‌کند. این ساختار در مدارهایی که چند سیم ورودی یا خروجی در یک بخش از برد قرار دارند، می‌تواند سیم‌کشی را مرتب‌تر کند.

یکی از کاربردهای مهم ترمینال‌های بردی نیز دسترسی ساده‌تر هنگام تعمیر و سرویس است. در مدارهایی که سیم‌ها باید در زمان تعمیر جدا و دوباره متصل شوند، استفاده از ترمینال می‌تواند فرآیند کار را ساده‌تر کند.

کاربردهای ترمینال روبردی 3 پین PX65

ترمینال سه‌پین PX65 را می‌توان در انواع بردهای الکترونیکی و کنترلی که به چند اتصال سیم در یک نقطه نیاز دارند مورد استفاده قرار داد. این نوع قطعه در تجهیزات الکترونیکی، بردهای کنترلی و مجموعه‌های سیم‌کشی PCB کاربرد دارد.

سه مسیر اتصال در یک قطعه باعث می‌شود چند سیم در یک محل مشخص روی برد قرار بگیرند و سیم‌کشی نسبت به اتصال‌های پراکنده منظم‌تر شود.

کاربرد دقیق ترمینال به نوع اتصال و مشخصات مدار بستگی دارد. بنابراین برای مدارهای دارای جریان یا ولتاژ مشخص، باید مشخصات الکتریکی مدل دقیق پیش از استفاده بررسی شود.

تفاوت ترمینال 3 پین با مدل‌های 5 و 6 پین

تفاوت اصلی ترمینال سه‌پین با مدل‌های 5 یا 6 پین، تعداد مسیرهای اتصال در یک قطعه است. مدل 3 پین برای سه اتصال مستقل طراحی شده، در حالی که نسخه‌های 5 و 6 پین امکان اتصال مسیرهای بیشتری را در یک بدنه فراهم می‌کنند.

این تفاوت فقط به تعداد اتصالات محدود نمی‌شود. افزایش یا کاهش تعداد پین‌ها معمولاً روی طول بدنه و فضای موردنیاز ترمینال روی PCB نیز تأثیر دارد.

به همین دلیل اگر قصد جایگزینی ترمینال روی یک برد را دارید، باید علاوه بر تعداد پایه‌ها، فاصله پایه‌ها و ابعاد فیزیکی نمونه جدید را نیز با قطعه قبلی مقایسه کنید.

مزایا و ویژگی‌های ترمینال PX65

یکی از مزیت‌های استفاده از ترمینال روبردی، ایجاد یک نقطه اتصال منظم و مشخص روی PCB است. در مدل سه‌پین PX65 نیز سه مسیر اتصال در یک مجموعه قرار می‌گیرند و می‌توانند بخشی از سیم‌کشی مدار را مرتب‌تر کنند.

این نوع اتصال برای تعمیر و سرویس برد نیز کاربردی است، زیرا سیم‌ها از یک محل مشخص به مدار متصل می‌شوند و دسترسی به آن‌ها ساده‌تر است.

همچنین استفاده از ترمینال روی PCB می‌تواند فرآیند مونتاژ را نسبت به لحیم‌کاری مستقیم سیم‌ها منظم‌تر کند؛ البته نوع دقیق اتصال و نحوه نصب باید با ساختار مدل موردنظر مطابقت داشته باشد.

راهنمای انتخاب و خرید ترمینال PX65

هنگام خرید ترمینال روبردی 3 پین مدل PX65 اولین موردی که باید بررسی شود، کد دقیق قطعه و تعداد پین‌ها است. اگر ترمینال برای جایگزینی روی یک برد استفاده می‌شود، نمونه جدید باید از نظر ابعاد و محل پایه‌ها با برد سازگار باشد.

فاصله پایه‌ها یکی از مهم‌ترین موارد مکانیکی است. حتی اگر دو ترمینال هر دو سه‌پین باشند، در صورت تفاوت Pitch یا محل پایه‌ها ممکن است روی یک PCB قابل نصب نباشند.

در کاربردهای الکتریکی نیز نباید جریان و ولتاژ مجاز را از روی ظاهر یا تعداد پین حدس زد. این مشخصات باید از اطلاعات فنی دقیق همان مدل استخراج شوند.

سوالات متداول درباره ترمینال روبردی 3 پین مدل PX65

ترمینال PX65 چیست؟

PX65 یک مدل ترمینال برای ایجاد اتصال سیم به برد مدار چاپی است و نسخه موردنظر در این محصول دارای سه پین است.

ترمینال PX65 چند پین دارد؟

مدل معرفی‌شده در این محصول 3 پین دارد و سه مسیر اتصال مستقل ایجاد می‌کند.

ترمینال روبردی چه کاربردی دارد؟

این قطعه برای اتصال سیم‌ها به PCB استفاده می‌شود و یک نقطه اتصال مرتب و قابل دسترس روی برد ایجاد می‌کند.

آیا ترمینال سه‌پین PX65 برای تعمیر برد مناسب است؟

ترمینال‌های روبردی در تعمیر و سرویس بردها کاربرد دارند، زیرا امکان اتصال و جداسازی سیم‌ها از یک محل مشخص را فراهم می‌کنند.

آیا هر ترمینال 3 پین می‌تواند جایگزین PX65 شود؟

خیر. علاوه بر تعداد پین‌ها، فاصله پایه‌ها، ابعاد بدنه، شکل پایه‌ها و نوع اتصال باید با نمونه اصلی مطابقت داشته باشد.

هنگام خرید PX65 باید به چه نکاتی توجه کرد؟

تعداد پین، فاصله پایه‌ها، ابعاد فیزیکی، نوع اتصال سیم و مشخصات الکتریکی مهم‌ترین موارد برای بررسی هستند. برای جایگزینی دقیق روی برد، تطابق مکانیکی اهمیت زیادی دارد.

جمع‌بندی خرید

ترمینال روبردی 3 پین مدل PX65 برند PAXT برای ایجاد سه مسیر اتصال بین سیم‌ها و برد مدار چاپی استفاده می‌شود. ساختار سه‌پین آن برای مدارهایی مناسب است که چند اتصال سیم در یک بخش از PCB دارند و نیاز به یک نقطه اتصال منظم و قابل دسترس وجود دارد.

در زمان خرید یا جایگزینی این مدل، علاوه بر تعداد پین‌ها باید ابعاد، فاصله پایه‌ها و ساختار مکانیکی آن با برد موردنظر هماهنگ باشد. همچنین برای استفاده در مدارهای قدرت یا مسیرهای دارای جریان مشخص، مشخصات الکتریکی دقیق مدل باید بررسی شود.
