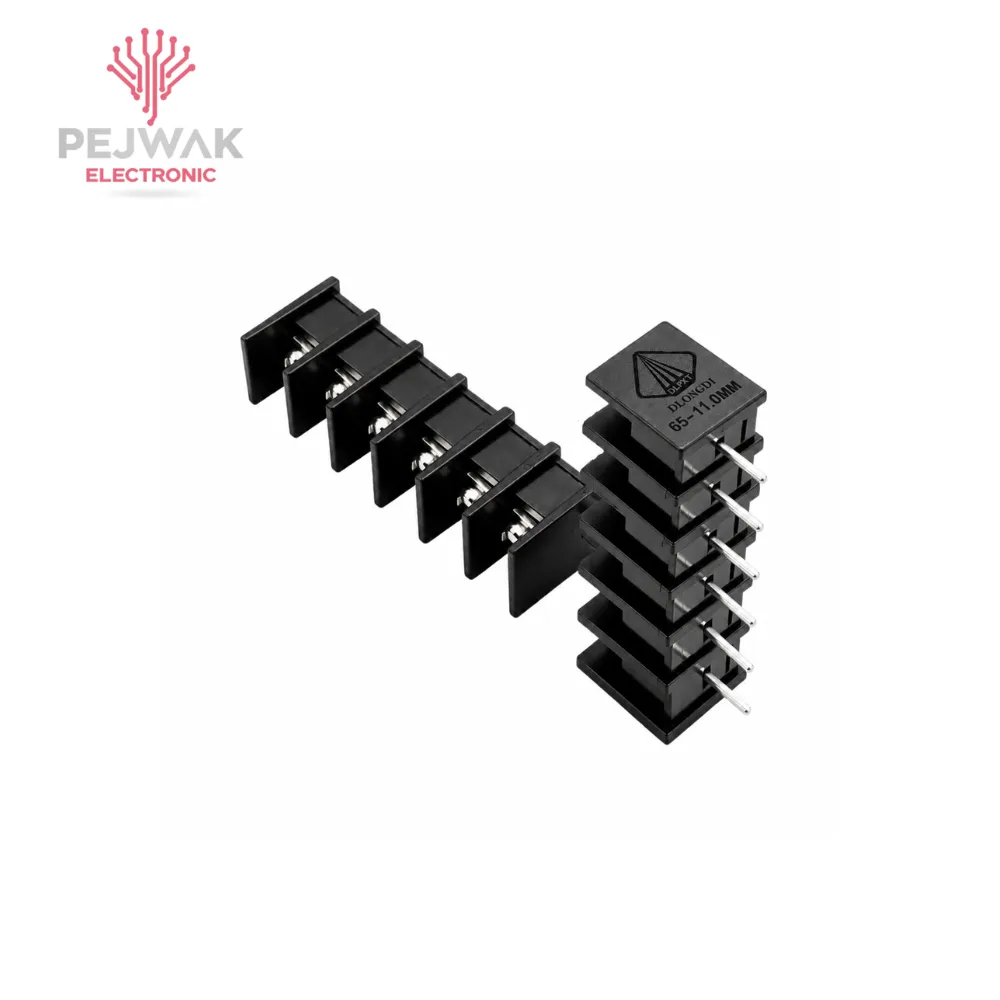

ترمینال روبردی 6 پین مدل PX65

معرفی ترمینال روبردی 6 پین مدل PX65 برند PAXT

ترمینال روبردی 6 پین مدل PX65 برند PAXT یک قطعه اتصال برای ایجاد ارتباط منظم بین سیم‌ها و برد مدار چاپی است. این نوع ترمینال مستقیماً روی PCB نصب می‌شود و به‌جای اتصال مستقیم سیم‌ها به پدهای برد، یک نقطه اتصال مشخص و قابل دسترس در اختیار مدار قرار می‌دهد.

مدل PX65 در نسخه 6 پین دارای شش مسیر اتصال است و می‌تواند برای سیم‌کشی بخش‌های مختلف یک مدار مورد استفاده قرار بگیرد. استفاده از ترمینال روبردی در بردهای الکترونیکی باعث می‌شود اتصال سیم‌ها مرتب‌تر باشد و در زمان سرویس یا تعمیر، دسترسی به نقاط اتصال ساده‌تر شود.

ترمینال‌های PCB از جمله محصولات این حوزه هستند که در مدارهای الکترونیکی، کنترلی و تجهیزات مختلف برای اتصال سیم به برد استفاده می‌شوند.

مشخصات فنی ترمینال PX65

ترمینال روبردی PX65 دارای 6 پین است و برای نصب روی برد مدار چاپی طراحی شده است. هر پین یک مسیر اتصال مستقل را در اختیار مدار قرار می‌دهد و در مجموع شش اتصال را می‌توان در یک مجموعه ترمینالی ایجاد کرد.

در انتخاب ترمینال روبردی فقط تعداد پایه‌ها اهمیت ندارد. مواردی مانند فاصله پایه‌ها، ابعاد بدنه، نوع اتصال سیم و نحوه قرارگیری پایه‌ها روی PCB نیز باید با برد موردنظر مطابقت داشته باشند. به همین دلیل برای جایگزینی قطعه، بررسی ابعاد و الگوی پایه‌های نمونه موجود اهمیت زیادی دارد.

مشخصات الکتریکی مانند جریان و ولتاژ نامی نیز باید از مشخصات دقیق همین مدل استخراج شود. چون ترمینال‌های روبردی با ظاهر مشابه می‌توانند مشخصات متفاوتی داشته باشند، نمی‌توان مقدار جریان یا ولتاژ یک مدل دیگر را به PX65 نسبت داد.

نحوه عملکرد ترمینال روبردی 6 پین

عملکرد ترمینال روبردی ساده است. سیم در محل اتصال ترمینال قرار می‌گیرد و پس از برقرارشدن اتصال، مسیر الکتریکی سیم از طریق پایه ترمینال به مسیر مربوطه روی PCB منتقل می‌شود.

وجود شش پین باعث می‌شود چند خط سیم‌کشی در یک بخش مشخص از برد جمع شوند. این ساختار می‌تواند در طراحی و مونتاژ برد باعث مرتب‌تر شدن سیم‌ها شود و دسترسی به محل اتصال را نیز راحت‌تر کند.

در زمان تعمیر یا سرویس، ترمینال روبردی این امکان را فراهم می‌کند که سیم‌ها از محل اتصال مشخص خود جدا شوند و دوباره متصل شوند، بدون اینکه برای هر بار جداسازی نیاز به لحیم‌کاری مستقیم سیم روی PCB باشد.

کاربردهای ترمینال روبردی 6 پین PX65

ترمینال‌های روبردی در انواع مدارهای الکترونیکی برای اتصال سیم‌ها به PCB استفاده می‌شوند. مدل 6 پین PX65 نیز می‌تواند در بردهای کنترلی، مدارهای تغذیه، تجهیزات الکترونیکی و مجموعه‌هایی که به چند اتصال سیم در یک نقطه نیاز دارند مورد استفاده قرار بگیرد.

وجود شش مسیر اتصال باعث می‌شود این مدل برای مدارهایی که تعداد اتصالات بیشتری نسبت به نمونه‌های 2، 3 یا 4 پین دارند کاربردی باشد. استفاده از یک ترمینال چندپین همچنین می‌تواند سیم‌کشی برد را نسبت به استفاده از اتصالات پراکنده منظم‌تر کند.

کاربرد نهایی قطعه به نوع مدار، مشخصات سیم‌ها و شرایط الکتریکی محل نصب بستگی دارد و باید بر اساس مشخصات واقعی ترمینال انتخاب شود.

تفاوت ترمینال 6 پین با مدل‌های تعداد پایه کمتر

مهم‌ترین تفاوت ترمینال 6 پین با نمونه‌های 2، 3 یا 4 پین، تعداد مسیرهای اتصال در یک قطعه است. در مدل شش‌پین، شش اتصال در یک بدنه ترمینال قرار گرفته‌اند و به همین دلیل برای مدارهایی که سیم‌های بیشتری در یک نقطه جمع می‌شوند کاربرد بیشتری دارد.

با این حال، بیشتر شدن تعداد پین‌ها به‌تنهایی به معنی مناسب‌بودن ترمینال برای هر نوع مدار نیست. ابعاد قطعه، فاصله پایه‌ها و مشخصات الکتریکی همچنان باید با نیاز مدار مطابقت داشته باشند.

در زمان جایگزینی نیز ممکن است ترمینال دیگری از نظر تعداد پایه مشابه باشد، اما به دلیل تفاوت در فاصله پایه‌ها یا شکل بدنه روی PCB قابل نصب نباشد.

مزایا و ویژگی‌های ترمینال PX65

یکی از مزیت‌های ترمینال روبردی 6 پین PX65، ایجاد چند نقطه اتصال در یک مجموعه واحد است. این موضوع می‌تواند به مرتب‌شدن سیم‌کشی و مشخص‌بودن مسیرهای اتصال روی برد کمک کند.

استفاده از ترمینال روی PCB همچنین تعمیر و سرویس مدار را ساده‌تر می‌کند. در بسیاری از کاربردها، امکان جداسازی سیم از یک محل مشخص نسبت به لحیم‌شدن مستقیم سیم روی برد، کار تعمیرکار را راحت‌تر می‌کند.

از طرف دیگر، برای انتخاب صحیح ترمینال باید علاوه بر تعداد پین، ابعاد و ساختار مکانیکی قطعه نیز بررسی شود. این موضوع به‌خصوص در تعمیر و جایگزینی قطعات روی PCB اهمیت زیادی دارد.

راهنمای انتخاب و خرید ترمینال روبردی PX65

هنگام خرید ترمینال روبردی 6 پین مدل PX65 ابتدا باید کد کامل قطعه و تعداد پین‌ها بررسی شود. مدل موردنظر باید دقیقاً 6 پین داشته باشد و ساختار آن با بردی که قرار است روی آن نصب شود هماهنگ باشد.

بعد از تعداد پین، فاصله پایه‌ها یکی از مهم‌ترین موارد برای بررسی است. اگر فاصله پایه‌های ترمینال با سوراخ‌ها یا پدهای برد یکسان نباشد، حتی در صورت یکسان‌بودن تعداد پین‌ها نیز قطعه روی PCB قرار نخواهد گرفت.

ابعاد کلی بدنه، نوع ورود سیم، شکل پایه‌ها و مشخصات الکتریکی نیز در انتخاب نهایی اهمیت دارند. به همین دلیل بهتر است هنگام خرید برای جایگزینی، ترمینال جدید را با قطعه قبلی از نظر ابعاد و محل قرارگیری پایه‌ها مقایسه کنید.

سوالات متداول درباره ترمینال روبردی 6 پین مدل PX65

ترمینال PX65 چیست؟

PX65 یک ترمینال روبردی برای ایجاد اتصال بین سیم‌ها و برد مدار چاپی است. نسخه موردنظر در این محصول دارای 6 پین است.

ترمینال PX65 چند پین دارد؟

این مدل دارای 6 پین و شش مسیر اتصال است.

ترمینال روبردی چه کاربردی دارد؟

ترمینال روبردی برای اتصال سیم‌ها به PCB استفاده می‌شود و امکان ایجاد یک نقطه اتصال مشخص، مرتب و قابل دسترس روی برد را فراهم می‌کند.

آیا PX65 برای نصب روی برد مدار چاپی مناسب است؟

بله، این محصول در گروه ترمینال‌های روبردی قرار می‌گیرد و برای اتصال سیم به PCB استفاده می‌شود.

آیا هر ترمینال 6 پین می‌تواند جایگزین PX65 شود؟

خیر. علاوه بر تعداد پین، باید فاصله پایه‌ها، ابعاد بدنه، شکل پایه‌ها و مشخصات اتصال ترمینال نیز با قطعه قبلی مطابقت داشته باشد.

هنگام خرید ترمینال PX65 به چه نکاتی توجه کنیم؟

مهم‌ترین موارد شامل تعداد پین، فاصله پایه‌ها، ابعاد بدنه، نوع اتصال سیم و مشخصات الکتریکی قطعه است. برای جایگزینی روی برد، تطابق مکانیکی اهمیت ویژه‌ای دارد.

جمع‌بندی خرید

ترمینال روبردی 6 پین مدل PX65 برند PAXT برای ایجاد شش مسیر اتصال سیم روی برد مدار چاپی استفاده می‌شود و می‌تواند در انواع بردهای الکترونیکی و کنترلی مورد استفاده قرار بگیرد. ساختار چندپین این ترمینال امکان جمع‌کردن چند اتصال را در یک محل مشخص فراهم می‌کند و در مونتاژ و تعمیر برد می‌تواند کار سیم‌کشی را ساده‌تر کند.

برای انتخاب و جایگزینی این قطعه، تنها 6 پین بودن کافی نیست و باید فاصله پایه‌ها، ابعاد بدنه و ساختار اتصال نیز با PCB موردنظر هماهنگ باشد. همچنین مشخصات جریان و ولتاژ باید از دیتاشیت یا اطلاعات فنی دقیق همین مدل بررسی شود.
