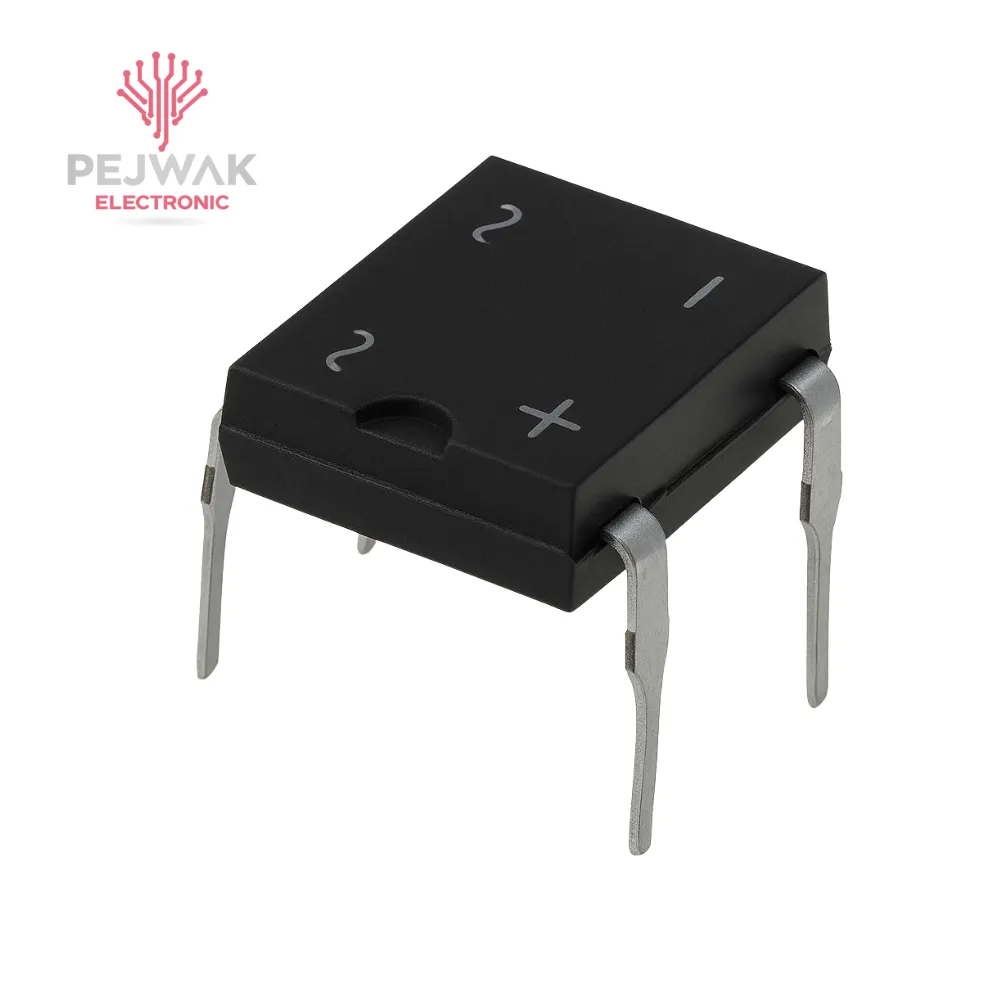

دیود DB157 1.5A

معرفی کلی دیود DB157

دیود DB157 یک پل یکسوساز (Bridge Rectifier) است که شامل چهار دیود داخلی در یک پکیج مربعی کوچک (MB) می‌شود. این قطعه مخصوص یکسوسازی ولتاژ متناوب (AC) به جریان مستقیم (DC) طراحی شده و برای مدارهایی با جریان کمی بیشتر نسبت به DB107 مناسب است. مدل DB157 توانایی تحمل 1.5 آمپر جریان مداوم را دارد و به‌دلیل اندازه کوچک و ولتاژ بالا، به‌ویژه در منابع تغذیه کوچک، بردهای صنعتی و ماژول‌های الکترونیکی استفاده می‌شود.

کاربردهای دیود DB157

• منابع تغذیه AC به DC در مدارهای کوچک و متوسط
• شارژرهای موبایل و باتری‌های کوچک
• مدارهای روشنایی LED و ماژول‌های رله
• دستگاه‌های الکترونیکی مصرفی
• بردهای کنترل صنعتی و اتوماسیون
• تغذیه ماژول‌های سنسور یا فن کوچک

نحوه عملکرد دیود DB157

وقتی ولتاژ متناوب (AC) به ورودی‌های DB157 داده می‌شود، چهار دیود داخلی به‌صورت تمام‌موج (Full-Wave) عمل کرده و هر دو نیم‌سیکل مثبت و منفی سیگنال AC را به ولتاژ مستقیم (DC) تبدیل می‌کنند. خروجی مثبت و منفی DC از پایه‌های مخصوص + و – خارج می‌شود و آماده استفاده در مدارهای DC است.

 مزایا دیود DB157

• تحمل جریان بالاتر (1.5 آمپر) نسبت به مدل DB107
• طراحی یکپارچه و کوچک برای صرفه‌جویی در فضای PCB
• قابلیت تحمل ولتاژ معکوس بالا (تا 1000 ولت)
• مناسب برای طراحی‌های اقتصادی و تولید انبوه
• سهولت نصب روی بردهای مدار چاپی (PCB)
• کاهش تعداد قطعات نسبت به استفاده از چهار دیود جداگانه

نکات مهم و طراحی دیود DB157

• برای جلوگیری از ریپل در خروجی، استفاده از خازن‌های الکترولیتی (مثلاً 470μF یا 1000μF) بعد از پل توصیه می‌شود.
• اگر بار متصل به خروجی حساس است (مثلاً میکروکنترلر)، استفاده از رگولاتور ولتاژ (مثل 7805 یا AMS1117) به‌همراه خازن‌های ورودی و خروجی توصیه می‌شود.
• هنگام طراحی مدار، افت ولتاژ هر دیود (حدود 1.1 ولت) را در مجموع در نظر بگیر (مثلاً خروجی 12 ولت AC بعد از یکسوسازی حدود 10.5 ولت DC می‌دهد).
• در مدارهایی که نیاز به جریان‌های پیک بالا دارند، اطمینان از تحمل پیک جریان (Ifsm) الزامی است؛ برای مصارف سنگین، مدل‌های فلزی بزرگ‌تر (مثلاً KBPC5010) پیشنهاد می‌شود.
• همیشه رعایت دمای کاری و استفاده در محدوده مجاز مشخص شده توسط دیتاشیت برای طول عمر قطعه حیاتی است.

خرید دیود DB157

برای خرید دیود مدل ( DB157 ) به صورت عمده از وبسایت پژواک الکترونیک میتوانید با کارشناسان فروش ما در ارتباط باشید و یا از لینک خرید استفاده کنید .
