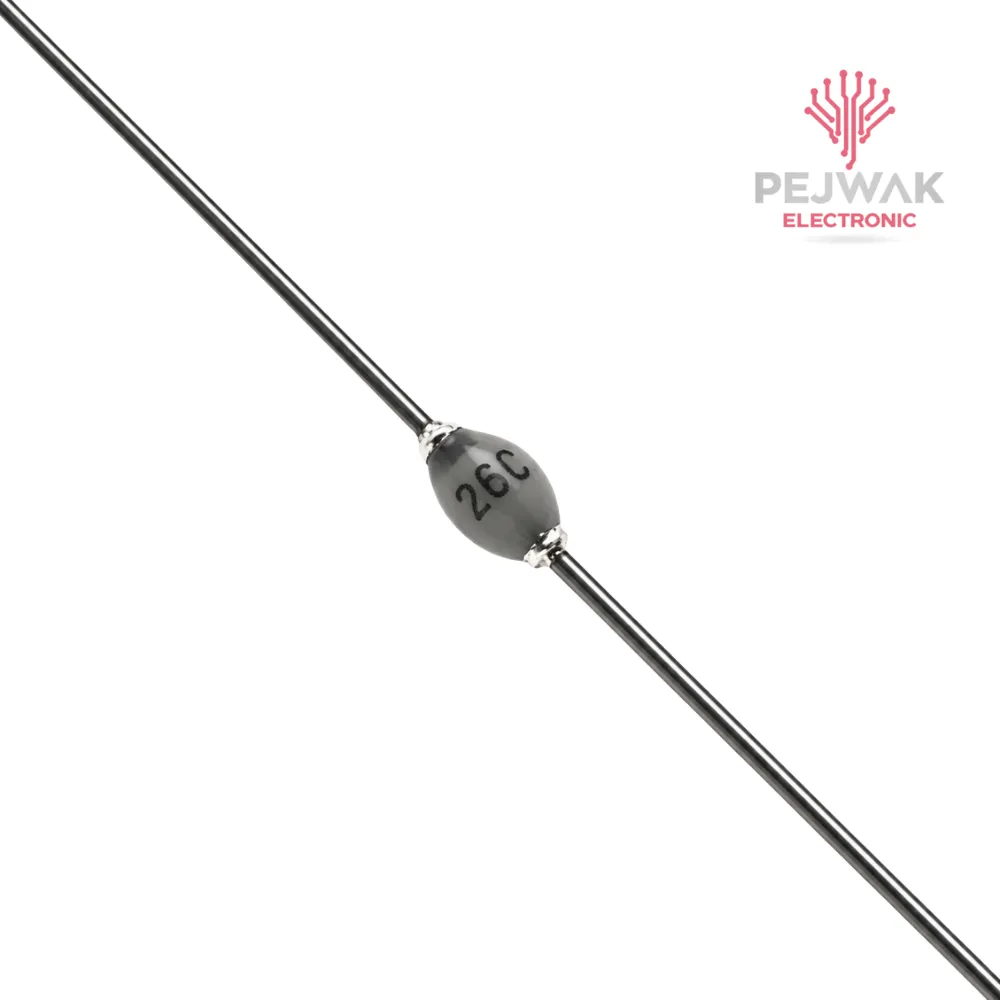

دیود BYV26C برند VISHAY یک دیود یکسوساز فوق‌سریع از نوع Ultra-Fast Avalanche Sinterglass Diode است که برای مدارهایی با نیاز به سرعت سوئیچینگ بالا و تلفات سوئیچینگ پایین طراحی شده است. این قطعه در پکیج محوری SOD-57 قرار دارد و دارای پیوند شیشه‌ای Passivated و ساختار هرمتیک است. مدل BYV26C در سری BYV26 قرار می‌گیرد و برای ولتاژ معکوس تکرارشونده 600 ولت و جریان متوسط مستقیم 1 آمپر مشخص شده است.

VISHAY برای خانواده BYV26 کاربردهایی مانند منابع تغذیه سوئیچینگ و مدارهای اینورتر با فرکانس بالا را معرفی کرده است. سرعت بازیابی بالا در این دیود باعث می‌شود هنگام تغییر وضعیت هدایت و قطع جریان در مدارهای سوئیچینگ، عملکرد آن برای چنین کاربردهایی مناسب باشد.

مشخصات فنی دیود BYV26C

مدل BYV26C دارای VRRM برابر با 600 ولت است؛ یعنی بیشترین ولتاژ معکوس تکرارشونده‌ای که برای آن در دیتاشیت تعیین شده، 600 ولت است. همچنین جریان مستقیم متوسط یا IF(AV) این مدل 1 آمپر اعلام شده است.

جریان هجومی غیرتکراری یا IFSM برای BYV26C برابر 30 آمپر در شرایط آزمون مشخص‌شده در دیتاشیت است. این مقدار مربوط به جریان هجومی کوتاه‌مدت است و نباید با جریان کاری پیوسته قطعه اشتباه گرفته شود. انرژی آوالانش معکوس غیرتکراری نیز در شرایط آزمون مشخص برابر 10 میلی‌ژول اعلام شده است.

یکی از مشخصات مهم BYV26C، زمان بازیابی معکوس یا trr حداکثر 30 نانوثانیه است. این مقدار تحت شرایط آزمون مشخص‌شده در دیتاشیت اندازه‌گیری شده و نشان‌دهنده سرعت بالای خاموش‌شدن دیود پس از تغییر جهت جریان است.

حداکثر افت ولتاژ مستقیم این دیود در جریان 1 آمپر، 2.5 ولت اعلام شده است. در دمای پیوند 175 درجه سانتی‌گراد و جریان 1 آمپر، این مقدار حداکثر 1.3 ولت ذکر شده است.

جریان نشتی معکوس BYV26C در ولتاژ نامی معکوس و دمای محیط 25 درجه سانتی‌گراد حداکثر 5 میکروآمپر است. در دمای پیوند 150 درجه سانتی‌گراد، این مقدار حداکثر 100 میکروآمپر اعلام شده است.

محدوده دمای پیوند و نگهداری این سری از 55- تا 175+ درجه سانتی‌گراد تعیین شده است. بنابراین مشخصات حرارتی قطعه برای کار در شرایط دمایی مختلف نیز در دیتاشیت به‌صورت مشخص ارائه شده است.

نحوه عملکرد دیود BYV26C

BYV26C مانند یک دیود یکسوساز جریان را در یک جهت عبور می‌دهد و در جهت معکوس از عبور جریان جلوگیری می‌کند؛ اما ساختار این مدل برای بازیابی سریع طراحی شده است. در مدارهای سوئیچینگ، زمانی که دیود باید در مدت کوتاهی از حالت هدایت به حالت قطع برسد، زمان بازیابی معکوس اهمیت زیادی پیدا می‌کند.

در BYV26C، مقدار حداکثر 30ns برای trr باعث شده این قطعه برای مدارهای با فرکانس سوئیچینگ بالا مناسب باشد. البته این عدد تحت شرایط آزمون مشخص دیتاشیت به‌دست آمده و عملکرد واقعی دیود در یک مدار به جریان، دما، سرعت تغییر جریان و طراحی کلی مدار نیز وابسته است.

از آنجا که BYV26C دارای ساختار Avalanche و پیوند شیشه‌ای Passivated است، علاوه بر سرعت سوئیچینگ، برای تحمل شرایط مشخص‌شده در ناحیه معکوس نیز طراحی شده است. VISHAY این سری را با تأکید بر تلفات سوئیچینگ پایین، جریان نشتی کم و ولتاژ معکوس بالا معرفی کرده است.

کاربردهای دیود BYV26C

کاربرد اصلی BYV26C در مدارهایی است که در آن‌ها یکسو‌سازی سریع و سوئیچینگ با سرعت بالا اهمیت دارد. VISHAY به‌طور مشخص استفاده از این سری را در منابع تغذیه سوئیچینگ (SMPS) و مدارهای اینورتر فرکانس بالا معرفی کرده است.

در چنین مدارهایی، دیود باید بتواند در زمان کوتاهی پس از تغییر شرایط مدار از حالت هدایت خارج شود. به همین دلیل، استفاده از یک دیود فوق‌سریع مانند BYV26C می‌تواند در بخش‌هایی که زمان بازیابی دیود روی عملکرد مدار اثر دارد، مورد توجه قرار بگیرد.

این قطعه همچنین برای مدارهای الکترونیکی قدرت با نیاز به ولتاژ معکوس بالا قابل استفاده است؛ البته ولتاژ، جریان، دما و شرایط سوئیچینگ واقعی مدار باید با مشخصات مجاز قطعه مطابقت داشته باشد.

پکیج و ساختار دیود BYV26C

BYV26C در پکیج SOD-57 با پایه‌های محوری یا Axial Leads ارائه شده است. بدنه این دیود از نوع هرمتیک است و روی بدنه، نوار رنگی جهت تشخیص کاتد قرار دارد. بنابراین برای تشخیص جهت نصب، باید به نوار مشخص‌کننده کاتد روی بدنه توجه شود.

ساختار پایه‌دار محوری باعث می‌شود BYV26C برای نصب روی بردهای مدار چاپی و همچنین استفاده در طراحی‌هایی که دیودهای پایه‌دار در آن‌ها به کار می‌روند، مناسب باشد. هنگام جایگزینی نیز علاوه بر مشخصات الکتریکی، شکل پکیج و فاصله پایه‌ها باید با قطعه قبلی هماهنگ باشد.

تفاوت BYV26C با سایر مدل‌های سری BYV26

سری BYV26 شامل مدل‌های A، B، C، D و E است که تفاوت اصلی آن‌ها در ولتاژ معکوس نامی است. مدل BYV26A برای 200 ولت، BYV26B برای 400 ولت، BYV26C برای 600 ولت، BYV26D برای 800 ولت و BYV26E برای 1000 ولت مشخص شده‌اند. جریان متوسط مستقیم همه این مدل‌ها در جدول سری 1 آمپر ذکر شده است.

در خانواده BYV26، زمان بازیابی معکوس مدل‌های A، B و C حداکثر 30 نانوثانیه و برای مدل‌های D و E حداکثر 75 نانوثانیه اعلام شده است. بنابراین حرف انتهایی مدل فقط یک پسوند ظاهری نیست و نشان‌دهنده تفاوت مشخصات الکتریکی قطعه است.

به همین دلیل هنگام جایگزینی، استفاده از یک مدل دیگر از سری BYV26 بدون بررسی ولتاژ معکوس موردنیاز مدار توصیه نمی‌شود.

نکات مهم هنگام خرید دیود BYV26C

هنگام خرید BYV26C برند VISHAY مهم‌ترین نکته تطابق دقیق کد قطعه است. مدل BYV26C دارای ولتاژ معکوس نامی 600 ولت است و با مدل‌هایی مانند BYV26B یا BYV26D از نظر این مشخصه یکسان نیست.

پکیج نیز باید بررسی شود. BYV26C در دیتاشیت VISHAY در SOD-57 با پایه‌های محوری معرفی شده و نوار رنگی روی بدنه، سمت کاتد را مشخص می‌کند. بنابراین در زمان نصب یا تعویض، جهت قرارگیری دیود نیز اهمیت دارد.

همچنین باید به تفاوت بین جریان متوسط 1 آمپر و جریان هجومی 30 آمپر توجه کرد. مقدار 30 آمپر مربوط به پالس یا جریان هجومی غیرتکراری در شرایط آزمون مشخص است و نباید به‌عنوان جریان کاری دائم دیود در نظر گرفته شود.

مزایا و ویژگی‌های دیود BYV26C

BYV26C به دلیل ساختار فوق‌سریع، برای مدارهایی که زمان بازیابی دیود اهمیت دارد مناسب طراحی شده است. حداکثر زمان بازیابی معکوس 30 نانوثانیه، ولتاژ معکوس 600 ولت و جریان متوسط 1 آمپر، سه مشخصه مهم این مدل هستند.

پیوند شیشه‌ای Passivated، بدنه هرمتیک و تلفات سوئیچینگ پایین نیز از ویژگی‌هایی هستند که VISHAY برای این سری اعلام کرده است. این ساختار باعث شده BYV26C در گروه دیودهای فوق‌سریع مورد استفاده در منابع تغذیه سوئیچینگ و اینورترهای فرکانس بالا قرار بگیرد.

سوالات متداول درباره دیود BYV26C برند VISHAY

دیود BYV26C چیست؟

BYV26C یک دیود یکسوساز فوق‌سریع از نوع Ultra-Fast Avalanche Sinterglass است که برای کاربردهایی مانند منابع تغذیه سوئیچینگ و اینورترهای فرکانس بالا طراحی شده است.

ولتاژ BYV26C چقدر است؟

ولتاژ معکوس تکرارشونده یا VRRM این مدل 600 ولت است.

جریان BYV26C چقدر است؟

جریان مستقیم متوسط یا IF(AV) برابر 1 آمپر است. جریان هجومی غیرتکراری نیز در شرایط آزمون مشخص 30 آمپر اعلام شده است.

زمان بازیابی دیود BYV26C چقدر است؟

حداکثر زمان بازیابی معکوس 30 نانوثانیه است که در شرایط آزمون مشخص‌شده توسط VISHAY اندازه‌گیری شده است.

پکیج BYV26C چیست؟

BYV26C در پکیج SOD-57 با پایه‌های محوری عرضه شده است. نوار رنگی روی بدنه نیز جهت کاتد را مشخص می‌کند.

BYV26C چه کاربردی دارد؟

VISHAY این دیود را برای منابع تغذیه سوئیچینگ و مدارهای اینورتر با فرکانس بالا معرفی کرده است.

تفاوت BYV26C با BYV26B چیست؟

تفاوت اصلی در ولتاژ معکوس نامی است. BYV26B برای 400 ولت و BYV26C برای 600 ولت مشخص شده‌اند؛ بنابراین انتخاب بین آن‌ها باید بر اساس نیاز واقعی مدار انجام شود.

جمع‌بندی خرید

دیود BYV26C برند VISHAY یک دیود فوق‌سریع با ولتاژ معکوس تکرارشونده 600 ولت و جریان متوسط 1 آمپر است که برای مدارهای سوئیچینگ و اینورترهای فرکانس بالا طراحی شده است. زمان بازیابی معکوس حداکثر 30 نانوثانیه، پکیج SOD-57، بدنه هرمتیک و ساختار پیوند شیشه‌ای از مشخصات مهم این مدل هستند.

برای خرید یا جایگزینی این قطعه، علاوه بر نام BYV26C باید ولتاژ معکوس، جریان کاری، سرعت بازیابی، پکیج SOD-57 و جهت کاتد را با نیاز مدار مطابقت داد. در سری BYV26 مدل‌های مختلفی با ولتاژهای 200 تا 1000 ولت وجود دارند و انتخاب مدل دقیق باید بر اساس مشخصات مدار انجام شود.
