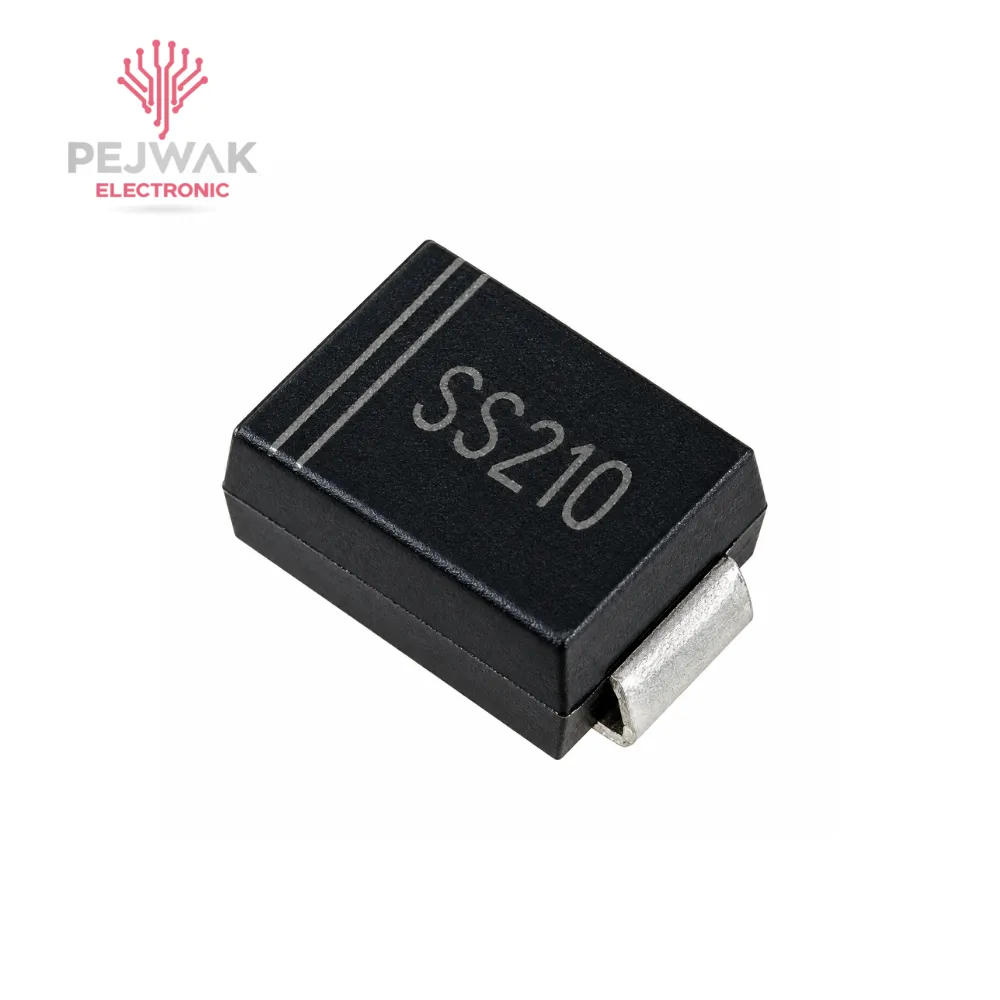

دیود SMD مدل SS210-SMA

معرفی دیود SMD مدل SS210 سایز SMA | قیمت و مشخصات

دیود SMD مدل SS210 سایز SMA یک دیود شاتکی (Schottky) با جریان متوسط یکسوسازی 2 آمپر و ولتاژ معکوس تکرارشونده 100 ولت است که در پکیج SMA یا DO-214AC تولید می‌شود. این دیود برای استفاده در مدارهای یکسوسازی، سوئیچینگ و بخش‌های مختلف منابع تغذیه طراحی شده و به دلیل ساختار شاتکی، افت ولتاژ مستقیم نسبتاً پایینی دارد. مشخصات تجاری SS210 در چند سازنده مختلف نشان می‌دهد که این مدل معمولاً با همین مشخصات اصلی عرضه می‌شود.

دیود SS210 چیست؟

SS210 یک دیود شاتکی یکسوساز است که برای عبور جریان در یک جهت و جلوگیری از عبور جریان در جهت مخالف استفاده می‌شود. ساختار شاتکی باعث می‌شود این نوع دیود در مقایسه با بسیاری از دیودهای یکسوساز معمولی، افت ولتاژ مستقیم کمتری داشته باشد و برای مدارهای سوئیچینگ و تغذیه گزینه مناسبی باشد.

مدل SS210 دارای 2 پایه است و به صورت نصب سطحی روی PCB قرار می‌گیرد. پکیج DO-214AC (SMA) نیز یکی از پکیج‌های رایج دیودهای SMD قدرت است.

مشخصات فنی دیود SMD SS210

ولتاژ معکوس تکرارشونده این دیود 100V و جریان متوسط یکسوسازی آن 2A اعلام شده است. در مشخصات نمونه SS210 شرکت MCC، حداکثر افت ولتاژ مستقیم 0.85V در جریان 2A ذکر شده است.

یکی دیگر از مشخصات مهم SS210، جریان هجومی یا Forward Surge Current است که در مدل MCC مقدار 50A برای آن اعلام شده است. این مشخصه مربوط به شرایط مشخص آزمون است و با جریان کاری پیوسته 2 آمپر تفاوت دارد.

محدوده دمای کاری نیز بسته به سازنده و نسخه قطعه متفاوت است؛ برای نمونه، نسخه SS210-LTP شرکت MCC در محدوده 55- تا 125+ درجه سانتی‌گراد اعلام شده است.

سایز SMA در دیود SS210 یعنی چه؟

عبارت SMA نام پکیج فیزیکی دیود است و به DO-214AC اشاره دارد. این پکیج برای نصب مستقیم روی سطح PCB طراحی شده و دارای دو ترمینال فلزی در دو طرف بدنه است.

استفاده از پکیج SMA باعث می‌شود SS210 نسبت به دیودهای پایه‌دار فضای کمتری روی برد اشغال کند و برای مدارهای SMD و طراحی‌های فشرده مناسب باشد.

در زمان جایگزینی دیود روی برد، تطابق پکیج اهمیت زیادی دارد؛ زیرا دیودهای 2 آمپر با ولتاژهای مختلف ممکن است در پکیج‌های متفاوتی مانند SMA یا SMB عرضه شوند.

دیود شاتکی SS210 چگونه کار می‌کند؟

دیود شاتکی یک اتصال فلز به نیمه‌رسانا دارد و به همین دلیل رفتار آن با دیودهای PN معمولی متفاوت است. یکی از ویژگی‌های مهم آن افت ولتاژ مستقیم پایین‌تر و مناسب بودن برای سوئیچینگ سریع‌تر است.

در مدار، زمانی که دیود در جهت مستقیم بایاس شود، جریان از آن عبور می‌کند و هنگامی که در جهت معکوس قرار گیرد، از عبور جریان جلوگیری می‌کند. همین عملکرد ساده باعث می‌شود SS210 در مدارهای یکسوسازی و تغذیه کاربرد زیادی داشته باشد.

کاربرد دیود SMD مدل SS210

دیود SS210 می‌تواند در مدارهای مختلف الکترونیکی مورد استفاده قرار گیرد. از کاربردهای معمول دیودهای شاتکی 100V و 2A می‌توان به یکسو‌سازی منابع تغذیه، مبدل‌های DC/DC، مدارهای سوئیچینگ، حفاظت مسیرهای تغذیه و مدارهای الکترونیکی عمومی اشاره کرد.

افت ولتاژ مستقیم حداکثر 0.85V در 2A نیز باعث می‌شود در مسیرهایی که کاهش افت ولتاژ اهمیت دارد، استفاده از این نوع دیود مناسب باشد.

SS210 در مدارهای تغذیه و سوئیچینگ

یکی از کاربردهای مهم دیودهای شاتکی، استفاده در بخش‌های تغذیه و مبدل‌های سوئیچینگ است. در چنین مدارهایی، سرعت عملکرد دیود و افت ولتاژ آن می‌تواند روی راندمان و تلفات مدار تأثیر داشته باشد.

SS210 با ولتاژ معکوس 100V و جریان متوسط 2A برای بخشی از مدارهایی که در این محدوده کار می‌کنند قابل استفاده است. البته در طراحی واقعی، جریان، دمای قطعه و شرایط کاری مدار نیز باید در نظر گرفته شوند.

تفاوت SS210 با دیودهای معمولی

مهم‌ترین تفاوت SS210 با بسیاری از دیودهای یکسوساز معمولی، ساختار Schottky آن است. در دیودهای شاتکی، افت ولتاژ مستقیم معمولاً پایین‌تر است و رفتار سوئیچینگ نیز برای کاربردهای فرکانس بالاتر مناسب‌تر است.

به همین دلیل SS210 در مدارهایی که سرعت و کاهش افت ولتاژ اهمیت بیشتری دارد، کاربرد پیدا می‌کند. البته هنگام جایگزینی، فقط مشابه بودن جریان و ولتاژ کافی نیست و نوع دیود نیز باید با مدار مطابقت داشته باشد.

SS210 برای تعمیر و جایگزینی برد

دیود SMD مدل SS210 سایز SMA می‌تواند برای جایگزینی یک دیود مشابه روی بردهای الکترونیکی استفاده شود. هنگام تعمیر، علاوه بر مقدار 100V و 2A، نوع شاتکی، پکیج SMA و نحوه قرارگیری دیود روی برد نیز باید با نمونه قبلی هماهنگ باشد.

در دیودهای SMD، جهت نصب نیز اهمیت دارد. نوار مشخص روی بدنه دیود معمولاً سمت کاتد را نشان می‌دهد و باید مطابق علامت روی PCB قرار گیرد.

هنگام خرید SS210 به چه نکاتی توجه کنیم؟

در زمان خرید دیود SMD مدل SS210 سایز SMA، مشخصات اصلی شامل نوع دیود، ولتاژ معکوس، جریان، پکیج و شرایط کاری باید بررسی شوند.

این مدل به‌صورت رایج با مشخصات Schottky، 100V، 2A و SMA عرضه می‌شود. با این حال، SS210 توسط سازندگان مختلفی تولید شده است و برخی مشخصات جزئی مانند جریان نشتی، محدوده دمای کاری یا برخی پارامترهای دینامیکی می‌تواند بین نسخه‌ها تفاوت داشته باشد.

سوالات متداول درباره دیود SMD مدل SS210 سایز SMA

دیود SS210 چیست؟

SS210 یک دیود شاتکی SMD با جریان متوسط 2 آمپر و ولتاژ معکوس 100 ولت است که در پکیج SMA عرضه می‌شود.

دیود SS210 چند آمپر است؟

جریان متوسط یکسوسازی SS210 برابر با 2 آمپر است.

ولتاژ دیود SS210 چقدر است؟

ولتاژ معکوس تکرارشونده این مدل 100 ولت است.

پکیج SS210 چیست؟

این دیود در پکیج SMA یا DO-214AC قرار دارد و به صورت SMD روی PCB نصب می‌شود.

SS210 چه کاربردی دارد؟

بسته به طراحی مدار، برای یکسو‌سازی، منابع تغذیه، مدارهای سوئیچینگ و مبدل‌های DC/DC مورد استفاده قرار می‌گیرد.

آیا SS210 یک دیود شاتکی است؟

بله. SS210 در دسته Schottky Rectifier قرار می‌گیرد.

افت ولتاژ دیود SS210 چقدر است؟

در نمونه SS210-LTP شرکت MCC، حداکثر افت ولتاژ مستقیم 850 میلی‌ولت در جریان 2 آمپر اعلام شده است.

جمع‌بندی

دیود SMD مدل SS210 سایز SMA یک دیود شاتکی با جریان 2 آمپر، ولتاژ معکوس 100 ولت و پکیج SMA (DO-214AC) است. این دیود برای استفاده در مدارهای یکسوسازی، تغذیه و سوئیچینگ مناسب بوده و به دلیل ساختار شاتکی، افت ولتاژ مستقیم نسبتاً پایینی دارد.

در زمان خرید یا جایگزینی، علاوه بر مدل SS210 باید نوع دیود، ولتاژ 100V، جریان 2A و پکیج SMA نیز با قطعه موردنظر مطابقت داشته باشند.
