رله بچه میلون ۲۴ ولت ۱۰ آمپر ۵ پین برند HKF

معرفی رله بچه میلون 24 ولت 10 آمپر 5 پین برند HKF

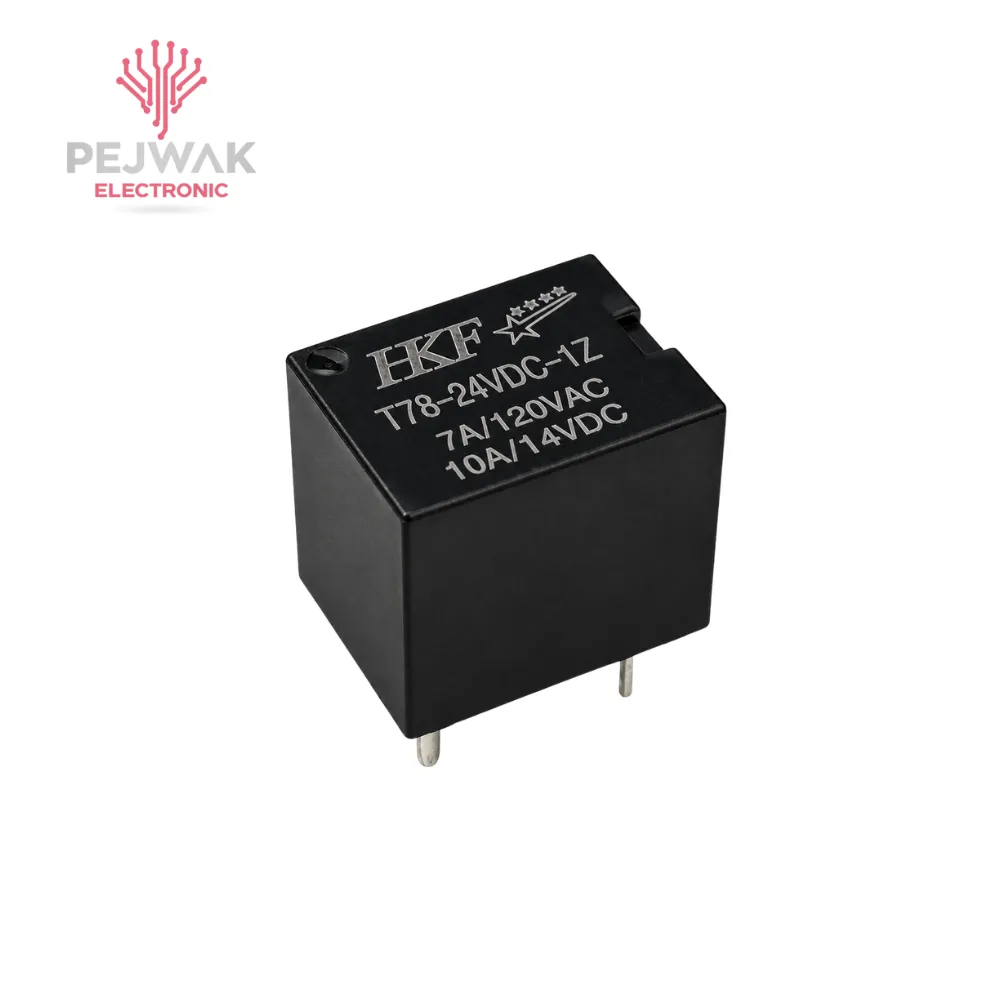

رله بچه میلون 24 ولت 10 آمپر 5 پین برند HKF یک رله الکترومکانیکی کوچک برای قطع و وصل کردن مدارهای الکتریکی است. این رله دارای بوبین 24 ولت DC و ساختار 5 پایه است و برای مدارهایی که نیاز به کنترل یک بار با استفاده از سیگنال الکتریکی دارند، مورد استفاده قرار می‌گیرد.

ساختار 5 پایه این نوع رله معمولاً شامل دو پایه مربوط به بوبین و سه پایه مربوط به کنتاکت‌های COM، NO و NC است. به این ترتیب می‌توان از آن برای تغییر وضعیت بین دو مسیر مختلف استفاده کرد. نمونه‌های JQC-3F/T73 با همین ساختار در مدل‌های مختلف ولتاژ بوبین و جریان کنتاکت عرضه می‌شوند.

مشخصات فنی محصول

این مدل دارای بوبین 24 ولت DC و ظرفیت کنتاکت 10 آمپر است. تعداد پایه‌ها نیز 5 پین بوده و فرم آن در گروه رله‌های کوچک میلون یا T73 قرار می‌گیرد.

در این ساختار، دو پایه برای تحریک بوبین و سه پایه دیگر برای کنتاکت خروجی استفاده می‌شوند. وجود کنتاکت‌های COM، NO و NC باعث می‌شود رله بتواند علاوه بر قطع و وصل مدار، مسیر فعال را نیز تغییر دهد.

برخی نمونه‌های مشابه JQC-3F با ظرفیت 10 آمپر برای بارهای AC و DC عرضه می‌شوند، اما مقدار دقیق ولتاژ و جریان مجاز کنتاکت باید بر اساس مشخصات همان مدل بررسی شود.

نحوه عملکرد رله 24 ولت HKF

عملکرد رله بر اساس ایجاد میدان مغناطیسی در بوبین انجام می‌شود. زمانی که ولتاژ 24 ولت DC به پایه‌های بوبین اعمال شود، میدان مغناطیسی ایجاد شده و مکانیزم داخلی رله باعث تغییر وضعیت کنتاکت‌ها می‌شود.

در حالت عادی، پایه COM به پایه NC متصل است. با تحریک بوبین، این اتصال تغییر کرده و COM به پایه NO متصل می‌شود. بنابراین می‌توان با اعمال یک ولتاژ کنترلی، وضعیت یک مدار دیگر را بدون اتصال مستقیم مدار کنترل به بار تغییر داد.

ساختار 5 پایه رله بچه میلون

در رله‌های 5 پایه این ساختار، دو پایه مربوط به بوبین هستند و سه پایه دیگر برای کنتاکت‌های خروجی در نظر گرفته شده‌اند. پایه‌های خروجی شامل COM، NO و NC هستند.

پایه COM یا مشترک می‌تواند بسته به وضعیت رله به NO یا NC متصل شود. همین ساختار باعث می‌شود این رله برای مدارهایی که نیاز به یک کنتاکت تبدیلی دارند، کاربردی باشد.

کاربردهای رله بچه میلون 24 ولت

رله بچه میلون 24 ولت 10 آمپر HKF را می‌توان در مدارهای کنترل، بردهای الکترونیکی، تجهیزات صنعتی و سیستم‌هایی که نیاز به قطع و وصل یک بار دارند استفاده کرد.

این رله به‌خصوص زمانی کاربرد دارد که مدار فرمان با ولتاژ پایین یا جریان محدود، وظیفه کنترل یک بار دیگر را بر عهده داشته باشد. استفاده از رله باعث می‌شود بخش فرمان و بخش کنتاکت از یکدیگر جدا باشند.

تفاوت رله 24 ولت با رله 12 ولت

تفاوت اصلی این دو مدل در ولتاژ بوبین است. رله 24 ولت برای تحریک بوبین به ولتاژ نامی 24V DC نیاز دارد، در حالی که نسخه 12 ولت برای مدارهای کنترل 12 ولتی طراحی شده است.

بنابراین در زمان جایگزینی رله، صرفاً یکسان بودن تعداد پایه و جریان کنتاکت کافی نیست و ولتاژ بوبین نیز باید با ولتاژ مدار کنترل مطابقت داشته باشد.

راهنمای انتخاب و خرید

هنگام خرید رله بچه میلون 24 ولت 10 آمپر 5 پین برند HKF باید سه مشخصه اصلی یعنی ولتاژ بوبین، جریان کنتاکت و تعداد پایه‌ها بررسی شود. این مدل برای بوبین 24 ولت و ساختار 5 پین در نظر گرفته شده است.

اگر رله برای تعمیر یا جایگزینی قطعه‌ای روی برد تهیه می‌شود، بهتر است علاوه بر مشخصات الکتریکی، ابعاد بدنه و آرایش پایه‌ها نیز با رله قبلی مطابقت داشته باشد.

همچنین نباید رله 24 ولت را با نمونه‌های 12 ولت یا 5 ولت که ظاهر مشابه دارند اشتباه گرفت. نمونه‌های JQC-3F/T73 در ولتاژهای مختلف بوبین تولید می‌شوند.

تست رله 24 ولت با مولتی‌متر

برای تست اولیه می‌توان مقاومت بوبین را با مولتی‌متر اندازه‌گیری کرد. در حالت بدون تحریک نیز باید وضعیت کنتاکت‌های COM و NC و همچنین COM و NO بررسی شود.

سپس با اعمال 24 ولت DC به بوبین، باید وضعیت کنتاکت‌ها تغییر کند؛ یعنی اتصال COM-NC قطع شده و مسیر COM-NO برقرار شود. هنگام انجام این تست باید ولتاژ صحیح به بوبین اعمال شود تا از آسیب‌دیدن رله جلوگیری شود.

سوالات متداول

رله بچه میلون 24 ولت 10 آمپر چیست؟

این محصول یک رله الکترومکانیکی کوچک برند HKF با بوبین 24 ولت DC، ظرفیت کنتاکت 10 آمپر و 5 پایه است.

رله HKF چند پایه دارد؟

این مدل دارای 5 پایه است که شامل دو پایه بوبین و سه پایه کنتاکت COM، NO و NC می‌شود.

ولتاژ بوبین این رله چقدر است؟

ولتاژ بوبین این مدل 24 ولت DC است.

رله بچه میلون HKF چه کاربردی دارد؟

از این رله برای قطع و وصل بار و کنترل مدارهای الکتریکی در بردهای الکترونیکی، مدارهای کنترلی و تجهیزات مختلف استفاده می‌شود.

تفاوت COM، NO و NC چیست؟

COM پایه مشترک است. در حالت عادی COM به NC متصل است و پس از تحریک بوبین، اتصال به NO منتقل می‌شود.

آیا می‌توان رله 12 ولت را جایگزین مدل 24 ولت کرد؟

خیر، بدون بررسی مدار نباید این کار را انجام داد. ولتاژ بوبین باید با ولتاژ مدار کنترل مطابقت داشته باشد.

جمع‌بندی خرید

رله بچه میلون 24 ولت 10 آمپر 5 پین برند HKF یک رله کوچک الکترومکانیکی با بوبین 24 ولت DC و ساختار کنتاکت تبدیلی است. وجود 5 پایه شامل بوبین و کنتاکت‌های COM، NO و NC باعث شده این نوع رله در مدارهای کنترل و قطع و وصل بار کاربرد زیادی داشته باشد.

در زمان خرید یا جایگزینی، حتماً ولتاژ بوبین 24 ولت، ظرفیت 10 آمپر، تعداد 5 پایه و آرایش پایه‌ها را با قطعه موردنظر مطابقت دهید.
