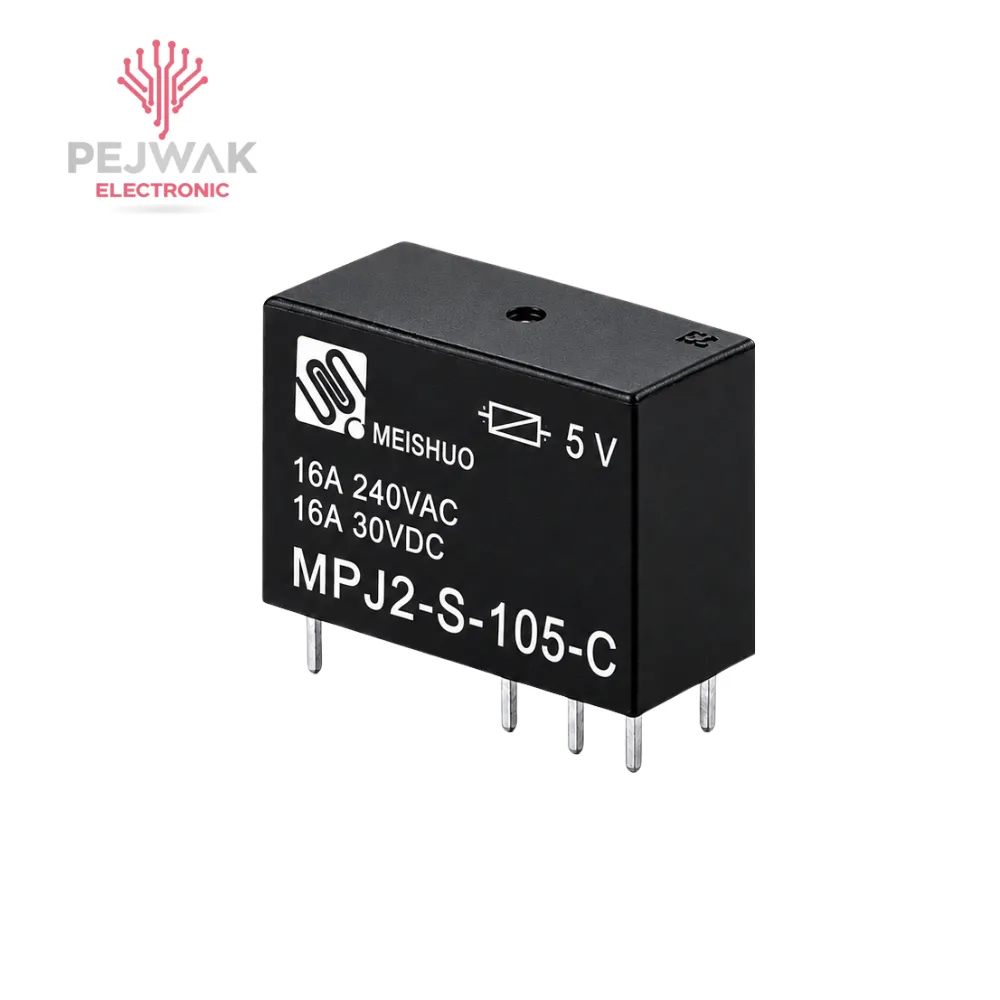

رله کتابی 5 ولت 16 آمپر 8 پین برند MEISHUO

معرفی رله کتابی 5 ولت 16 آمپر 8 پین برند MEISHUO | قیمت و مشخصات

رله کتابی 5 ولت 16 آمپر 8 پین برند MEISHUO یک رله الکترومکانیکی نصب‌شونده روی PCB است که برای قطع و وصل بارهای الکتریکی توسط یک سیگنال کنترلی استفاده می‌شود. این رله دارای بوبین 5V DC، ظرفیت کنتاکت تا 16 آمپر و ساختار 8 پایه است و در مدارهای کنترلی، تجهیزات خانگی، منابع تغذیه و انواع بردهای الکترونیکی کاربرد دارد.

برند MEISHUO این خانواده از رله‌های PCB را در سری MPI تولید می‌کند. در مدل‌های این خانواده، نسخه‌های 16 آمپر با آرایش کنتاکت SPDT یا 1 Form C و پکیج 8 پایه نیز ارائه شده‌اند. برای نمونه، مدل MPI-S-124-C-3 به‌عنوان رله 16 آمپر، 24VDC، SPDT و 8 پایه معرفی شده و مدل MPI-S-105-C-3 نیز با بوبین 5 ولت و ظرفیت 16 آمپر عرضه شده است.

رله کتابی MEISHUO چیست؟

رله یک کلید الکترومکانیکی است که از یک بوبین و مجموعه‌ای از کنتاکت‌ها تشکیل می‌شود. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده و مکانیزم داخلی رله وضعیت کنتاکت‌ها را تغییر می‌دهد.

در این محصول، ولتاژ بوبین 5 ولت DC است و بنابراین برای مدارهای کنترلی که از سطح تغذیه 5 ولت استفاده می‌کنند، انتخاب مناسبی محسوب می‌شود. پس از فعال شدن بوبین، کنتاکت‌های رله تغییر وضعیت داده و امکان کنترل یک بار الکتریکی را فراهم می‌کنند.

عبارت رله کتابی بیشتر یک عنوان رایج برای رله‌هایی با بدنه مستطیلی و فرم ظاهری باریک است و این مدل نیز برای نصب روی PCB طراحی شده است.

رله 5 ولت 16 آمپر MEISHUO چگونه کار می‌کند؟

در حالت عادی، بوبین رله بدون انرژی است و کنتاکت‌ها در وضعیت اولیه خود قرار دارند. هنگامی که 5 ولت DC به بوبین اعمال می‌شود، سیم‌پیچ داخلی میدان مغناطیسی ایجاد کرده و تیغه مکانیکی را جابه‌جا می‌کند.

در ساختار SPDT / 1 Form C، یک کنتاکت مشترک به نام COM وجود دارد که می‌تواند بین دو مسیر NO و NC جابه‌جا شود. در حالت عادی COM به NC متصل است و با تحریک رله، ارتباط به سمت NO تغییر می‌کند.

این ساختار باعث می‌شود رله بتواند علاوه بر قطع و وصل یک مسیر، بین دو مسیر مختلف نیز جابه‌جایی ایجاد کند.

8 پین بودن رله MEISHUO چه مفهومی دارد؟

رله‌های کتابی 8 پین از نظر تعداد پایه با رله‌های رایج 5 پین تفاوت دارند. در خانواده MPI شرکت MEISHUO، مدل‌های 16 آمپر با ساختار 1 Form C / SPDT و 8 پایه نیز عرضه شده‌اند. برای نمونه مدل MPI-S-124-C-3 به‌صورت رسمی به‌عنوان رله 16 آمپر، SPDT و THT با 8 پایه معرفی شده است.

بنابراین هنگام جایگزینی رله 8 پین، تنها توجه به ولتاژ بوبین و جریان کنتاکت کافی نیست و چیدمان پایه‌ها و فوت‌پرینت PCB نیز باید با نمونه قبلی مطابقت داشته باشد.

ظرفیت 16 آمپر در رله MEISHUO

عدد 16 آمپر نشان‌دهنده ظرفیت نامی کنتاکت رله است. در مدل‌های MPI شرکت MEISHUO، نسخه‌های 16 آمپر برای بارهایی با ظرفیت سوئیچینگ بالا طراحی شده‌اند و مشخصات خانواده این رله‌ها ظرفیت 16A در 250VAC را نشان می‌دهد.

البته جریان قابل استفاده فقط به عدد 16 آمپر محدود نمی‌شود و ولتاژ بار و نوع بار نیز اهمیت دارند. بارهای مقاومتی، موتوری و القایی شرایط سوئیچینگ متفاوتی ایجاد می‌کنند و باید با مشخصات کنتاکت رله هماهنگ باشند.

مشخصات رله کتابی 5V 16A

رله کتابی MEISHUO با این مشخصات در گروه رله‌های PCB Power Relay قرار می‌گیرد. نسخه‌های سری MPI با اندازه بدنه حدود 29 × 12.7 × 15.9 میلی‌متر عرضه شده‌اند و مدل‌های مختلفی از آن‌ها با ولتاژهای بوبین متفاوت وجود دارد.

در نسخه‌های 16 آمپر خانواده MPI، توان بوبین می‌تواند در حدود 0.4 وات باشد و زمان عملکرد و رهاسازی نیز در محدوده چند میلی‌ثانیه قرار دارد. برای نمونه، مشخصات رسمی یک مدل 16 آمپر این خانواده زمان عملکرد حداکثر 10ms و زمان رهاسازی حداکثر 5ms را اعلام می‌کند.

رله MEISHUO در مدارهای کنترلی

یکی از کاربردهای اصلی این رله، استفاده در مدارهایی است که یک بخش کنترلی با جریان کم باید یک بار با جریان بالاتر را روشن یا خاموش کند.

برای مثال می‌توان از سیگنال خروجی یک مدار کنترل برای تحریک بوبین 5 ولتی استفاده کرد و سپس از کنتاکت‌های رله برای کنترل بار جداگانه بهره برد. در این ساختار، مدار کنترل و مدار بار از طریق کنتاکت مکانیکی رله از یکدیگر جدا هستند.

این ویژگی باعث شده رله‌های الکترومکانیکی در بردهای کنترل، منابع تغذیه، تجهیزات خانگی و سیستم‌های اتوماسیون کاربرد گسترده‌ای داشته باشند.

کاربرد رله کتابی 5 ولت 16 آمپر

رله کتابی 5 ولت 16 آمپر برند MEISHUO برای مدارهایی مناسب است که به یک رله PCB با بوبین 5 ولت و ظرفیت کنتاکت بالا نیاز دارند.

این خانواده از رله‌ها توسط MEISHUO برای کاربردهایی مانند تجهیزات خانگی، سیستم‌های هوشمند، مدارهای گرمایشی، مایکروویو، خشک‌کن و تجهیزات کنترلی معرفی شده‌اند.

ظرفیت 16 آمپر نیز باعث می‌شود این نوع رله نسبت به رله‌های سیگنال یا رله‌های کم‌توان، برای کنترل بارهای پرجریان‌تر مناسب باشد.

تفاوت رله 5 ولت و 12 ولت

مهم‌ترین تفاوت بین رله‌های 5 و 12 ولت، ولتاژ موردنیاز بوبین است. رله 5 ولت برای تحریک به ولتاژ پایین‌تری نیاز دارد و معمولاً در مدارهای دیجیتال و کنترلی با تغذیه 5 ولت استفاده می‌شود.

نمی‌توان رله 5 ولت را بدون توجه به طراحی مدار با نمونه 12 ولت جایگزین کرد؛ زیرا بوبین این دو رله برای ولتاژهای متفاوت طراحی شده است.

هنگام خرید یا تعمیر، ولتاژ درج‌شده روی بوبین باید با مدار کنترل مطابقت داشته باشد.

رله 16 آمپر در تعمیر برد

این رله می‌تواند برای جایگزینی رله معیوب در بردهای الکترونیکی استفاده شود، به‌خصوص زمانی که رله قبلی دارای بوبین 5 ولت و ظرفیت کنتاکت 16 آمپر بوده باشد.

در زمان تعویض باید علاوه بر مشخصات الکتریکی، تعداد پایه‌ها، آرایش کنتاکت، ابعاد بدنه و محل پایه‌ها نیز بررسی شوند. وجود رله‌های متعدد با ظاهر مشابه و مشخصات متفاوت، توجه به این موارد را ضروری می‌کند.

هنگام خرید رله کتابی MEISHUO به چه نکاتی توجه کنیم؟

در زمان خرید رله کتابی 5 ولت 16 آمپر 8 پین برند MEISHUO، اولین مواردی که باید بررسی شوند ولتاژ بوبین 5V DC، ظرفیت کنتاکت 16A و تعداد 8 پایه هستند.

همچنین نوع کنتاکت، چیدمان پایه‌ها و ابعاد قطعه اهمیت دارند. در خانواده MPI شرکت MEISHUO مدل‌های مختلفی با جریان، ولتاژ بوبین و آرایش کنتاکت متفاوت وجود دارد؛ بنابراین شماره مدل روی بدنه نیز برای جایگزینی دقیق اهمیت دارد.

سوالات متداول درباره رله کتابی 5 ولت 16 آمپر 8 پین MEISHUO

رله کتابی MEISHUO چند ولت است؟

ولتاژ بوبین این مدل 5 ولت DC است.

رله MEISHUO چند آمپر است؟

ظرفیت کنتاکت این مدل 16 آمپر است و در خانواده MPI برای بارهای 16A عرضه شده است.

رله کتابی چند پایه دارد؟

این مدل دارای 8 پایه است.

نوع کنتاکت رله 8 پین MEISHUO چیست؟

مدل‌های 16 آمپر و 8 پایه از خانواده MPI با ساختار SPDT یا 1 Form C عرضه شده‌اند.

رله 5 ولت 16 آمپر MEISHUO چه کاربردی دارد؟

برای قطع و وصل بارهای الکتریکی، مدارهای کنترل، بردهای الکترونیکی، تجهیزات خانگی و سیستم‌های هوشمند استفاده می‌شود.

آیا رله 5 ولت را می‌توان با رله 12 ولت جایگزین کرد؟

خیر. ولتاژ بوبین باید با مدار کنترل مطابقت داشته باشد؛ بنابراین رله 5 ولت و 12 ولت جایگزین مستقیم یکدیگر نیستند.

هنگام تعویض رله کتابی 8 پین چه مواردی مهم است؟

ولتاژ بوبین، ظرفیت جریان، نوع کنتاکت، تعداد پایه‌ها، چیدمان پایه‌ها و ابعاد بدنه باید با رله قبلی و مدار هماهنگ باشند.

جمع‌بندی

رله کتابی 5 ولت 16 آمپر 8 پین برند MEISHUO یک رله الکترومکانیکی PCB برای کنترل بارهای الکتریکی است که با بوبین 5V DC و ظرفیت کنتاکت 16A عرضه می‌شود. رله‌های 16 آمپر سری MPI شرکت MEISHUO در ساختار SPDT / 1 Form C و 8 پایه نیز تولید شده‌اند و برای کاربردهایی مانند تجهیزات خانگی، سیستم‌های هوشمند و مدارهای کنترلی مورد استفاده قرار می‌گیرند.
