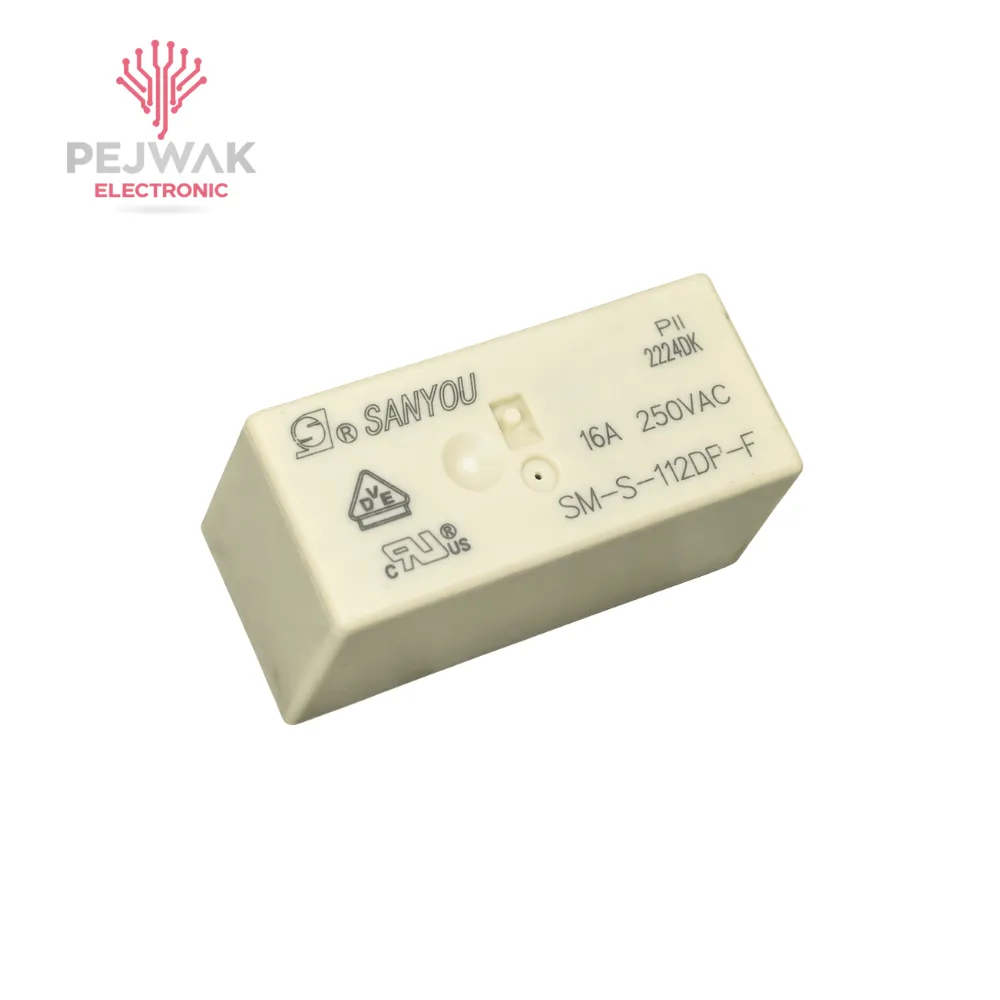

رله کتابی12 ولت 16 آمپر 8 پین برند SANYOU

معرفی رله کتابی 12 ولت 16 آمپر 8 پین برند SANYOU | قیمت و مشخصات

رله کتابی 12 ولت 16 آمپر 8 پین برند SANYOU یک رله الکترومکانیکی قدرت برای قطع و وصل بارهای الکتریکی است. مدل مورد استفاده در این مشخصات، SANYOU SM-S-112D است که دارای بوبین 12 ولت DC و ظرفیت کنتاکت 16 آمپر در 250 ولت AC است. این رله از نوع تک‌پل دوحالته یا SPDT / 1 Form C بوده و برای نصب روی برد مدار چاپی طراحی شده است.

ساختار رله به گونه‌ای است که با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده و وضعیت کنتاکت داخلی تغییر می‌کند. به این ترتیب می‌توان از یک مدار با ولتاژ و جریان پایین برای کنترل یک بار الکتریکی با توان بالاتر استفاده کرد. مدل SM-S-112D به دلیل ابعاد نسبتاً کوچک و ظرفیت کنتاکت 16 آمپر، در دسته رله‌های قدرت کوچک قرار می‌گیرد.

مشخصات فنی رله SANYOU SM-S-112D

مدل SM-S-112D دارای بوبین با ولتاژ نامی 12V DC است و توان نامی بوبین آن 0.4 وات اعلام شده است. مقاومت بوبین در مشخصات منتشرشده حدود 360 اهم ذکر شده است. این مشخصات مربوط به بخش تحریک رله هستند و هنگام طراحی مدار درایور باید مورد توجه قرار بگیرند.

ظرفیت کنتاکت این مدل 16 آمپر در 250 ولت AC اعلام شده است. بنابراین 16 آمپر، ظرفیت کنتاکت رله است و نباید آن را با جریان مصرفی بوبین اشتباه گرفت. حداکثر جریان سوئیچینگ اعلام‌شده برای مدل SM-S-112D نیز 16 آمپر است.

کنتاکت رله از نوع SPDT یا 1 Form C است. در این ساختار یک کنتاکت مشترک می‌تواند بین دو مسیر NO و NC جابه‌جا شود. در نتیجه رله علاوه بر قطع و وصل، امکان تغییر مسیر اتصال را نیز فراهم می‌کند.

نحوه عملکرد رله کتابی 12 ولت SANYOU

عملکرد این رله بر اساس یک بوبین الکترومغناطیسی و مجموعه کنتاکت مکانیکی انجام می‌شود. زمانی که ولتاژ 12V DC به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده و مکانیزم داخلی رله حرکت می‌کند. این حرکت باعث تغییر وضعیت کنتاکت‌ها می‌شود.

در حالت بدون تحریک، کنتاکت مشترک در وضعیت عادی خود قرار دارد. با فعال شدن بوبین، اتصال به سمت کنتاکت دیگر منتقل می‌شود. به همین دلیل ساختار SPDT برای مدارهایی مناسب است که علاوه بر قطع و وصل، به انتخاب بین دو مسیر نیاز دارند.

پس از قطع ولتاژ بوبین، مکانیزم داخلی به وضعیت اولیه بازمی‌گردد. مدل SM-S-112D از نوع Non-Latching است؛ یعنی وضعیت کنتاکت با وضعیت تحریک بوبین مرتبط است و برای حفظ وضعیت سوئیچ به تغذیه دائمی بوبین نیاز دارد.

ساختار 8 پین رله SANYOU

مدل SM-S-112D به‌عنوان رله 8 پین عرضه می‌شود و برای نصب روی PCB به صورت Through-Hole طراحی شده است. منابع فروش این مدل را به‌عنوان رله 8 پین با بوبین 12 ولت و ظرفیت 16 آمپر معرفی کرده‌اند.

نکته مهم این است که تعداد پایه‌های رله همیشه به معنی تعداد مسیرهای مستقل کنتاکت نیست. در این مدل، ساختار عملکردی کنتاکت 1 Form C / SPDT است؛ بنابراین هنگام جایگزینی، علاوه بر تعداد پایه‌ها باید آرایش پایه‌ها و فاصله آن‌ها با نمونه قبلی نیز مطابقت داشته باشد.

این مدل در ابعاد تقریبی 12.7 × 29 × 15.7 میلی‌متر ارائه می‌شود و برای نصب روی برد مدار چاپی مناسب است. فاصله پایه در نسخه SM-S-112D برابر 5 میلی‌متر اعلام شده است.

ظرفیت کنتاکت 16 آمپر

یکی از مشخصات مهم رله SANYOU SM-S-112D ظرفیت 16 آمپر آن است. این مقدار در مشخصات قطعه برای بار 250VAC اعلام شده است. بنابراین هنگام استفاده از رله باید نوع بار، ولتاژ کاری و جریان واقعی مدار را در نظر گرفت و صرفاً بر اساس عدد 16 آمپر تصمیم‌گیری نکرد.

برای بارهای مقاومتی، شرایط کاری با بارهای القایی مانند موتور، کمپرسور یا شیر برقی یکسان نیست. در بارهای القایی، جریان راه‌اندازی و ایجاد قوس الکتریکی روی کنتاکت‌ها می‌تواند روی عمر رله تأثیر بگذارد؛ بنابراین ظرفیت اعلام‌شده باید متناسب با نوع بار تفسیر شود.

سرعت عملکرد و مقاومت کنتاکت

برای مدل SM-S-112D، زمان عملکرد حدود 15 میلی‌ثانیه و زمان رهاسازی حدود 10 میلی‌ثانیه اعلام شده است. همچنین مقاومت اولیه کنتاکت حداکثر 100 میلی‌اهم گزارش شده است.

این مشخصات برای مدارهایی که سرعت قطع و وصل رله اهمیت دارد مفید هستند. البته رله مکانیکی برای سوئیچینگ بسیار سریع در مقایسه با قطعات نیمه‌هادی طراحی نشده و کاربرد اصلی آن قطع و وصل الکتریکی بار است.

ابعاد و نصب رله کتابی SANYOU

بدنه SM-S-112D ابعادی در حدود 29 میلی‌متر طول، 12.7 میلی‌متر عرض و 15.7 میلی‌متر ارتفاع دارد. نوع نصب آن Through-Hole PCB است؛ یعنی پایه‌های رله از سوراخ‌های برد عبور کرده و روی سمت دیگر PCB لحیم می‌شوند.

به همین دلیل اگر این قطعه برای تعمیر یا جایگزینی رله قبلی خریداری می‌شود، بهتر است علاوه بر ولتاژ بوبین و جریان کنتاکت، ابعاد بدنه و الگوی پایه‌ها نیز بررسی شود. یک رله 12 ولت 16 آمپر دیگر ممکن است از نظر ظاهری شبیه باشد اما پایه‌های متفاوتی داشته باشد.

کاربردهای رله 12 ولت 16 آمپر SANYOU

رله SANYOU SM-S-112D برای مدارهایی مناسب است که لازم است یک سیگنال یا مدار کنترلی 12 ولتی، یک بار با جریان بالاتر را کنترل کند. ساختار SPDT نیز امکان انتخاب بین دو وضعیت کنتاکت را فراهم می‌کند.

این نوع رله در بردهای کنترل، تجهیزات الکترونیکی، مدارهای قدرت، تجهیزات خانگی و سیستم‌هایی که نیاز به جداسازی بخش فرمان از بخش بار دارند قابل استفاده است. خانواده رله‌های SANYOU نیز برای کاربردهایی مانند تجهیزات خانگی، سیستم‌های تهویه، هیترها، تجهیزات اداری و ماشین‌های فروش معرفی شده‌اند.

راهنمای انتخاب و خرید رله SANYOU

هنگام خرید رله کتابی 12 ولت 16 آمپر 8 پین برند SANYOU، اولین مشخصه‌ای که باید بررسی شود ولتاژ بوبین است. در مدل SM-S-112D، بوبین برای 12V DC طراحی شده است. استفاده از ولتاژ نامناسب می‌تواند باعث عملکرد نادرست یا آسیب به بوبین شود.

مورد بعدی ظرفیت کنتاکت است. مدل SM-S-112D ظرفیت 16A در 250VAC دارد، اما این عدد را نباید بدون توجه به نوع بار به تمام شرایط کاری تعمیم داد. برای بارهای القایی و شرایط سوئیچینگ سنگین، بررسی مشخصات کامل رله و شرایط واقعی مدار اهمیت بیشتری دارد.

در زمان جایگزینی نیز به کد دقیق SM-S-112D، تعداد پایه، آرایش کنتاکت، ابعاد بدنه و فاصله پایه‌ها توجه کنید. مدل‌های دیگری از خانواده SANYOU ممکن است از نظر ولتاژ یا جریان مشابه باشند اما از نظر تعداد پایه یا آرایش کنتاکت تفاوت داشته باشند.

تفاوت رله SM-S-112D با رله‌های مشابه

یکی از موارد مهم در انتخاب این مدل، تفاوت آن با رله‌های 12 ولت دیگر SANYOU است. برای مثال، برخی مدل‌های دیگر این برند دارای 4 یا 6 پایه هستند یا ظرفیت کنتاکت متفاوتی دارند.

مدل SM-S-112D دارای بوبین 12VDC، ظرفیت 16A و ساختار SPDT است. در مقابل، در سری‌های دیگر SANYOU ممکن است رله‌هایی با 12A، 20A یا ظرفیت‌های متفاوت وجود داشته باشند. بنابراین هنگام جایگزینی بهتر است فقط ولتاژ بوبین و جریان را مقایسه نکنید و آرایش کنتاکت و پین‌ها را نیز بررسی کنید.

مزایا و ویژگی‌های رله SANYOU

ساختار جمع‌وجور، بوبین 12 ولت، ظرفیت کنتاکت 16 آمپر و امکان تغییر وضعیت بین دو مسیر از ویژگی‌های مهم این رله هستند. طراحی Through-Hole نیز امکان نصب مستقیم آن روی PCB را فراهم می‌کند.

بدنه نسبتاً کوچک این رله در کنار ظرفیت کنتاکت بالا باعث شده برای بردهایی که فضای محدودی دارند اما به یک رله مکانیکی قدرت نیاز دارند، گزینه مناسبی باشد. البته انتخاب نهایی باید بر اساس شرایط واقعی بار و الگوی نصب برد انجام شود.

سوالات متداول

رله کتابی 12 ولت 16 آمپر SANYOU چیست؟

این رله یک رله الکترومکانیکی قدرت با بوبین 12VDC و ظرفیت کنتاکت 16A در 250VAC است. مدل موردنظر SM-S-112D بوده و ساختار کنتاکت آن SPDT است.

رله SANYOU SM-S-112D چند پایه دارد؟

این مدل به‌صورت 8 پین عرضه می‌شود و برای نصب روی برد PCB طراحی شده است.

ولتاژ بوبین این رله چقدر است؟

ولتاژ نامی بوبین 12 ولت DC است. توان نامی بوبین نیز حدود 0.4 وات اعلام شده است.

ظرفیت کنتاکت رله SANYOU چقدر است؟

ظرفیت کنتاکت مدل SM-S-112D برابر 16 آمپر در 250 ولت AC اعلام شده است.

رله SM-S-112D چه نوع کنتاکتی دارد؟

این مدل دارای ساختار SPDT یا 1 Form C است؛ بنابراین یک کنتاکت مشترک بین دو وضعیت NO و NC جابه‌جا می‌شود.

ابعاد رله SANYOU SM-S-112D چقدر است؟

ابعاد ثبت‌شده برای این مدل حدود 29 × 12.7 × 15.7 میلی‌متر است.

آیا رله 12 ولت 16 آمپر برای بارهای مختلف قابل استفاده است؟

بله، اما ظرفیت کنتاکت باید با نوع بار، ولتاژ و جریان مدار هماهنگ باشد. مقدار 16A مربوط به شرایط نامی مشخص‌شده برای کنتاکت است و برای بارهای القایی باید شرایط کاری دقیق‌تر بررسی شود.

جمع‌بندی خرید

رله کتابی 12 ولت 16 آمپر 8 پین برند SANYOU مدل SM-S-112D یک رله الکترومکانیکی قدرت با بوبین 12VDC، ظرفیت کنتاکت 16A در 250VAC و ساختار SPDT است. این رله برای نصب روی PCB طراحی شده و ابعاد آن حدود 29 × 12.7 × 15.7 میلی‌متر است.

اگر قصد جایگزینی این رله را دارید، حتماً مدل دقیق، تعداد پایه، آرایش کنتاکت، ولتاژ بوبین و ابعاد را با قطعه قبلی مقایسه کنید. این موارد برای اطمینان از سازگاری رله با برد اهمیت دارند.
