سولدر ماسک فوتوایمیج سفید 1KG

معرفی سولدر ماسک فوتوایمیج سفید KSM-S6189 WT21 | قیمت و مشخصات

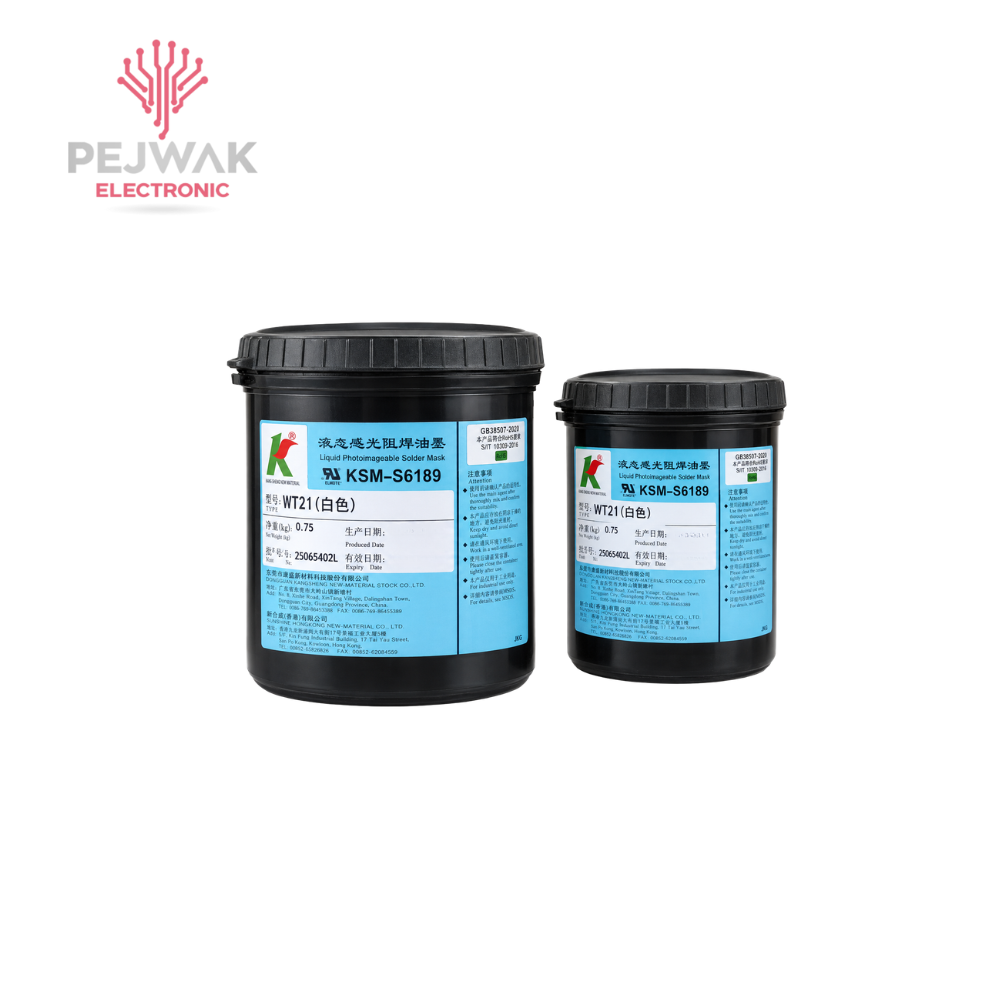

سولدر ماسک فوتوایمیج سفید KSM-S6189 WT21 یک جوهر ماسک لحیم‌کاری مایع و حساس به نور است که برای ایجاد لایه محافظ روی بردهای مدار چاپی (PCB) مورد استفاده قرار می‌گیرد. این محصول از سری KSM-S6189 بوده و کد WT21 در این سری مربوط به رنگ سفید است. طبق اطلاعات فنی منتشرشده برای این مدل، KSM-S6189 یک سولدر ماسک دو جزئی است که با روش چاپ اسکرین (Screen Printing) روی سطح برد اعمال شده و پس از فرآیند نوردهی و پخت، یک لایه محافظ مقاوم روی PCB ایجاد می‌کند.

سولدر ماسک یکی از مواد مهم در فرآیند تولید PCB است. این پوشش به‌صورت کنترل‌شده روی قسمت‌های موردنظر برد قرار می‌گیرد تا مسیرهای مسی و بخش‌های غیرقابل لحیم‌کاری را از تماس ناخواسته با مواد خارجی و همچنین ایجاد اتصال بین مسیرهای مجاور محافظت کند. استفاده از ماسک لحیم مناسب، علاوه بر محافظت از مدار، باعث می‌شود سطح نهایی برد ظاهر تمیزتر و یکنواخت‌تری داشته باشد.

اطلاعات فنی سازنده، KSM-S6189 را برای بردهای دوطرفه و چندلایه با مدارهای ظریف و متراکم معرفی می‌کند و برای این محصول، قابلیت مناسب چاپ اسکرین و پخش‌شدن مناسب روی سطح برد نیز ذکر شده است.

سولدر ماسک فوتوایمیج چیست؟

سولدر ماسک فوتوایمیج یا Liquid Photoimageable Solder Mask (LPI) نوعی جوهر مخصوص PCB است که پس از اعمال روی برد، با استفاده از فرآیند نوردهی، قسمت‌های موردنظر آن سخت و تثبیت می‌شوند. این روش امکان ایجاد الگوی دقیق ماسک را فراهم می‌کند و به همین دلیل در ساخت PCBهایی که دارای مسیرهای نزدیک به یکدیگر و ساختار نسبتاً متراکم هستند، کاربرد دارد.

در مدل KSM-S6189 WT21 رنگ سفید به‌عنوان رنگ پایه محصول استفاده شده است. کد WT21 در مستندات فنی سری KSM-S6189 به‌عنوان White معرفی شده و WT31 نیز به‌عنوان Deep White در همین سری ذکر شده است.

کاربرد KSM-S6189 WT21 در تولید PCB

یکی از کاربردهای اصلی این محصول، استفاده در فرآیند تولید برد مدار چاپی است. پس از آماده‌سازی سطح برد، سولدر ماسک به روش مناسب روی آن اعمال می‌شود و سپس با توجه به فرآیند تولید، عملیات پیش‌پخت، نوردهی، ظهور و پخت نهایی انجام می‌شود.

در این فرآیند، بخش‌هایی از برد که باید برای لحیم‌کاری در دسترس باقی بمانند، بدون پوشش مناسب باقی می‌مانند و سایر قسمت‌ها توسط سولدر ماسک پوشانده می‌شوند. در نتیجه مسیرهای مسی در بخش‌های غیرضروری در معرض محیط قرار نمی‌گیرند.

KSM-S6189 برای استفاده در بردهای دولایه و چندلایه معرفی شده و در مستندات فنی آن، قابلیت استفاده در ساخت مدارهای نسبتاً ظریف و متراکم نیز ذکر شده است.

مقاومت و ویژگی‌های فنی

یکی از ویژگی‌های مهم سری KSM-S6189، عملکرد لایه ایجادشده پس از پخت است. طبق اطلاعات فنی منتشرشده، فیلم نهایی از چسبندگی مناسب، مقاومت در برابر مواد شیمیایی و مقاومت حرارتی برخوردار است. همچنین سری KSM-S6189 موفق به دریافت رده UL94 V-0 شده است.

در اطلاعات فنی این سری، مقاومت در برابر محلول قلیایی نیز بررسی شده و برای آزمایش مشخص‌شده، عملکرد مناسب گزارش شده است. همچنین برای لایه پخت‌شده، مقاومت در برابر لحیم مذاب در شرایط آزمایشگاهی تعیین‌شده در دیتاشیت اعلام شده است. این مقادیر مربوط به شرایط آزمون مشخص هستند و نباید بدون توجه به شرایط فرآیند تولید، به‌عنوان شرایط عمومی استفاده در هر کاربردی در نظر گرفته شوند.

رنگ سفید WT21

رنگ سفید WT21 باعث می‌شود این مدل با سولدر ماسک‌های رایج سبز، آبی، قرمز یا مشکی متفاوت باشد. در مستندات سری KSM-S6189، WT21 به‌عنوان White و WT31 به‌عنوان Deep White معرفی شده‌اند.

انتخاب رنگ سولدر ماسک به نوع برد، ظاهر موردنظر و الزامات فرآیند تولید بستگی دارد. بنابراین استفاده از رنگ سفید لزوماً به معنای تفاوت در عملکرد اصلی ماسک لحیم‌کاری نیست و انتخاب آن باید بر اساس نیاز پروژه و مشخصات فنی فرآیند انجام شود.

روش استفاده و آماده‌سازی

KSM-S6189 از نوع دو جزئی است؛ بنابراین پیش از استفاده باید اجزای محصول مطابق نسبت تعیین‌شده توسط سازنده با یکدیگر ترکیب و به‌خوبی مخلوط شوند. در مستندات فنی، برای تنظیم ویسکوزیته نیز شرایط متفاوتی برای چاپ دستی، چاپ ماشینی و فرآیندهای خاص ذکر شده است. به همین دلیل مقدار دقیق رقیق‌کننده و شرایط چاپ نباید بدون مراجعه به دیتاشیت و آزمون روی خط تولید تعیین شود.

در فرآیند استفاده از سولدر ماسک فوتوایمیج، عواملی مانند تمیزی سطح PCB، آماده‌سازی صحیح جوهر، ضخامت لایه، شرایط چاپ، زمان و دمای پیش‌پخت، شرایط نوردهی و پخت نهایی می‌توانند روی کیفیت پوشش نهایی تأثیر داشته باشند.

برای همین، اگر قرار است KSM-S6189 WT21 در تولید صنعتی PCB استفاده شود، بهتر است پارامترهای فرآیند بر اساس دیتاشیت سازنده و تست عملی روی برد موردنظر تنظیم شوند. خود مستندات فنی نیز تأکید می‌کنند که مقادیر اعلام‌شده بر اساس آزمایش‌های انجام‌شده در آزمایشگاه هستند و برای تعیین شرایط مناسب استفاده، انجام آزمایش ضروری است.

کاربردهای رایج

سولدر ماسک KSM-S6189 WT21 را می‌توان در فرآیند تولید انواع بردهای الکترونیکی که به پوشش سفید فوتوایمیج نیاز دارند به کار برد. از جمله:

• تولید بردهای مدار چاپی دوطرفه
• تولید PCBهای چندلایه
• بردهای الکترونیکی با مسیرهای نسبتاً متراکم
• تولید تجهیزات و ماژول‌های الکترونیکی
• تولید PCB با پوشش سفید
• فرآیندهای تولید صنعتی برد مدار چاپی
• استفاده در خطوط تولید PCB مجهز به چاپ اسکرین

جمع‌بندی

سولدر ماسک فوتوایمیج سفید KSM-S6189 WT21 یک جوهر ماسک لحیم‌کاری مایع دو جزئی برای تولید PCB است که با روش چاپ اسکرین اعمال می‌شود و برای بردهای دوطرفه و چندلایه نیز کاربرد دارد. کد WT21 نشان‌دهنده نسخه سفید این محصول از سری KSM-S6189 است. این سری به دلیل چسبندگی مناسب، مقاومت در برابر مواد شیمیایی و حرارت، قابلیت چاپ مناسب و امکان ایجاد پوشش محافظ روی PCB مورد استفاده قرار می‌گیرد. همچنین سری KSM-S6189 دارای تأییدیه UL94 V-0 است.

اگر هدف شما خرید سولدر ماسک برای تولید یا تعمیر PCB است، هنگام انتخاب محصول باید علاوه بر رنگ، به مدل دقیق، نوع فرآیند چاپ، هاردنر سازگار، شرایط نوردهی و پخت و همچنین تاریخ تولید و شرایط نگهداری توجه شود. برای مدل KSM-S6189 WT21 نیز بهتر است پیش از استفاده، نسبت اختلاط و پارامترهای دقیق فرآیند از دیتاشیت مربوط به همان سری و بچ تولیدی بررسی شود.
