سون سگمنت آند مشترک قرمز سه رقمی 3631

معرفی سون سگمنت آند مشترک قرمز سه رقمی 3631 | قیمت و مشخصات

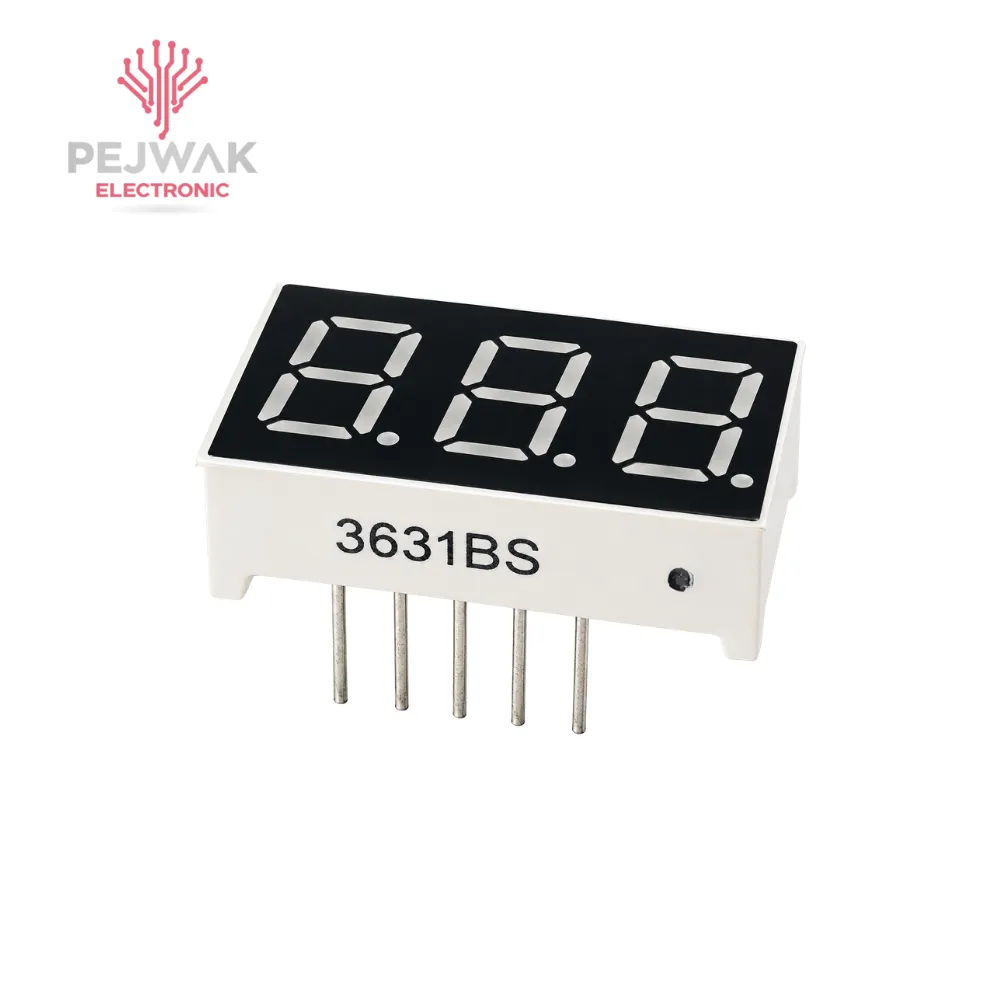

سون سگمنت آند مشترک قرمز سه رقمی 3631 یک نمایشگر LED سه‌رقمی برای نمایش اعداد در مدارهای الکترونیکی است. این قطعه از نوع Seven Segment بوده و با ساختار Common Anode یا آند مشترک طراحی شده است. ارتفاع رقم در خانواده 3631 حدود 0.36 اینچ است و مدل‌های قرمز این خانواده برای نمایش واضح اعداد در تجهیزات و مدارهای مختلف استفاده می‌شوند.

ساختار سه‌رقمی این نمایشگر امکان نمایش هم‌زمان اعداد در سه رقم را فراهم می‌کند و به همین دلیل برای مدارهایی که نیاز به نمایش مقادیر عددی مانند شمارنده، تایمر، اندازه‌گیری یا وضعیت یک پارامتر دارند، گزینه‌ای کاربردی است.

مشخصات فنی سون سگمنت آند مشترک قرمز سه رقمی 3631

این قطعه یک نمایشگر سه رقمی 7-Segment با رنگ نور قرمز است. در مدل آند مشترک، پایه مشترک هر رقم به آند LEDهای همان رقم متصل است و روشن‌شدن سگمنت‌ها از طریق کنترل پایه‌های مربوط به بخش‌های A تا G و در صورت وجود نقطه اعشار، DP انجام می‌شود. در مدل‌های سه‌رقمی این خانواده، پایه‌های مربوط به هر رقم نیز به‌صورت جداگانه در اختیار مدار قرار دارند.

ارتفاع رقم در مدل‌های 3631 حدود 0.36 اینچ یا 9.1 میلی‌متر است. ابعاد نمونه‌های این خانواده حدود 22.5 میلی‌متر طول، 14 میلی‌متر ارتفاع و 7.2 میلی‌متر عمق گزارش شده و فاصله پایه‌ها نیز 2.54 میلی‌متر است.

در نمونه‌های 3631 با LED قرمز، مشخصات نوری و الکتریکی با توجه به نوع دقیق LED داخلی می‌تواند متفاوت باشد. در یک دیتاشیت برای نسخه‌های قرمز خانواده 3631، جریان مستقیم سگمنت و ولتاژ مستقیم بر اساس نوع LED مشخص شده است؛ بنابراین هنگام طراحی مدار باید مقدار مربوط به نسخه دقیق قطعه در نظر گرفته شود.

نحوه عملکرد سون سگمنت آند مشترک قرمز سه رقمی 3631

هر رقم سون سگمنت از چند LED تشکیل شده که در کنار هم امکان نمایش اعداد صفر تا ۹ را ایجاد می‌کنند. این LEDها به شکل سگمنت‌های A، B، C، D، E، F و G قرار گرفته‌اند و با ترکیب روشن و خاموش‌شدن آن‌ها اعداد مختلف نمایش داده می‌شوند.

در ساختار Common Anode، آند سگمنت‌های مربوط به هر رقم به یک پایه مشترک متصل است. برای نمایش عدد موردنظر، مدار کنترل ابتدا رقم موردنظر را فعال کرده و سپس سگمنت‌های لازم را کنترل می‌کند.

در نمایشگر سه‌رقمی، معمولاً کنترل ارقام به روش مالتی‌پلکس انجام می‌شود. در این روش ارقام با سرعت بالا یکی پس از دیگری فعال می‌شوند و چون این تغییر بسیار سریع اتفاق می‌افتد، برای چشم انسان نمایشگر به‌صورت یک نمایش سه‌رقمی پیوسته دیده می‌شود.

برای راه‌اندازی صحیح سگمنت‌های LED نیز استفاده از مقاومت محدودکننده جریان اهمیت دارد؛ مقدار این مقاومت باید با توجه به ولتاژ مدار، ولتاژ مستقیم LED و جریان موردنظر انتخاب شود.

کاربردهای سون سگمنت آند مشترک قرمز سه رقمی 3631

این نمایشگر برای مدارهایی که نیاز به نمایش عددی دارند کاربرد دارد. از جمله موارد استفاده می‌توان به شمارنده‌های دیجیتال، تایمرها، نمایشگرهای عددی، پنل‌های کنترلی، تجهیزات اندازه‌گیری و پروژه‌های الکترونیکی اشاره کرد.

به دلیل سه‌رقمی بودن، می‌توان از آن برای نمایش مقادیری مانند شمارش، زمان، کد عددی یا مقدار یک پارامتر استفاده کرد. مدل‌های سه‌رقمی 3631 همچنین در طراحی تجهیزات و بردهایی که فضای محدودی برای نمایش اعداد دارند، کاربرد مناسبی دارند.

ویژگی‌ها و نکات مهم محصول

یکی از ویژگی‌های مهم این قطعه، ساختار آند مشترک آن است. این موضوع هنگام انتخاب درایور یا طراحی مدار کنترل اهمیت دارد، زیرا روش فعال‌سازی سگمنت‌ها در نمایشگر آند مشترک با نمونه‌های کاتد مشترک متفاوت است.

سه‌رقمی بودن نمایشگر باعث می‌شود بدون استفاده از سه نمایشگر مجزا بتوان سه رقم را در یک قطعه نمایش داد. ارتفاع حدود 0.36 اینچ نیز اندازه‌ای نسبتاً جمع‌وجور برای استفاده در بردهای الکترونیکی و تجهیزات دارای نمایشگر عددی فراهم می‌کند.

پایه‌های سگمنت و پایه‌های مشترک ارقام باید مطابق پین‌آوت مدل مورد استفاده به مدار متصل شوند. همچنین اگر قرار است نمایشگر مستقیماً با میکروکنترلر یا آی‌سی درایور کار کند، جریان موردنیاز هر سگمنت و ظرفیت خروجی مدار کنترل باید در طراحی لحاظ شود.

تفاوت با محصولات مشابه

مهم‌ترین تفاوت این مدل با نمونه‌هایی مانند 3631AS در نوع اتصال داخلی است. 3631AS به‌عنوان مدل Common Cathode یا کاتد مشترک معرفی شده، در حالی که 3631BS نسخه Common Anode یا آند مشترک خانواده 3631 است. به همین دلیل نمی‌توان این دو مدل را صرفاً به دلیل مشابه‌بودن ظاهر، جایگزین مستقیم یکدیگر در هر مدار دانست.

همچنین مدل‌های 3631 در رنگ‌ها و مشخصات نوری متفاوت تولید شده‌اند. بنابراین هنگام جایگزینی، علاوه بر سه‌رقمی بودن و نوع آند یا کاتد مشترک، رنگ، ارتفاع رقم و پین‌آوت نیز باید با نمونه قبلی مطابقت داشته باشد.

راهنمای انتخاب و خرید

اگر برای تعمیر یا جایگزینی سون سگمنت به دنبال مدل 3631 هستید، اولین نکته Common Anode بودن قطعه است. اگر مدار شما برای نمایشگر کاتد مشترک طراحی شده باشد، استفاده از نسخه آند مشترک بدون تغییر در مدار کنترل می‌تواند باعث عملکرد نادرست شود.

تعداد رقم، رنگ نمایشگر و ارتفاع رقم نیز در انتخاب اهمیت دارند. مدل 3631 در خانواده نمایشگرهای سه‌رقمی با ارتفاع حدود 0.36 اینچ قرار می‌گیرد، بنابراین بهتر است ابعاد قطعه جدید را با فضای موجود روی برد مقایسه کنید.

در زمان جایگزینی قطعه، پین‌آوت را نیز حتماً با نمونه قبلی تطبیق دهید. حتی اگر دو نمایشگر از نظر ظاهری شبیه باشند، تفاوت در چینش پایه‌ها می‌تواند اتصال آن‌ها را متفاوت کند.

سوالات متداول درباره سون سگمنت آند مشترک قرمز سه رقمی 3631

این محصول چیست؟

این قطعه یک نمایشگر LED سون سگمنت سه‌رقمی با نور قرمز و ساختار آند مشترک است که برای نمایش اعداد در مدارهای الکترونیکی استفاده می‌شود.

مدل 3631BS آند مشترک است یا کاتد مشترک؟

مدل 3631BS در خانواده 3631 به‌عنوان نسخه Common Anode یا آند مشترک معرفی شده است. در مقابل، مدل 3631AS نسخه Common Cathode است.

ارتفاع ارقام این سون سگمنت چقدر است؟

ارتفاع رقم در خانواده 3631 حدود 0.36 اینچ، معادل تقریباً 9.1 میلی‌متر است.

این سون سگمنت چند رقم دارد؟

این مدل دارای سه رقم است و برای نمایش مقادیر عددی سه‌رقمی طراحی شده است.

آیا می‌توان 3631BS را جایگزین 3631AS کرد؟

این دو مدل از نظر نوع اتصال داخلی متفاوت هستند؛ 3631BS آند مشترک و 3631AS کاتد مشترک است. بنابراین هنگام جایگزینی باید مدار کنترل و پین‌آوت نیز با مدل جدید سازگار باشد.

سون سگمنت 3631 در چه مدارهایی استفاده می‌شود؟

این قطعه در مدارهای نمایش عددی مانند شمارنده‌ها، تایمرها، پنل‌های کنترلی، تجهیزات اندازه‌گیری و پروژه‌های الکترونیکی قابل استفاده است.

آیا برای راه‌اندازی این سون سگمنت به مقاومت نیاز است؟

بله. برای محدودکردن جریان عبوری از LEDهای سگمنت، استفاده از مقاومت مناسب در مسیر سگمنت‌ها ضروری است. مقدار مقاومت با توجه به ولتاژ تغذیه، ولتاژ مستقیم LED و جریان کاری انتخاب می‌شود.

جمع‌بندی خرید

سون سگمنت 3631BS قرمز سه‌رقمی آند مشترک برای مدارهایی مناسب است که به یک نمایشگر عددی سه‌رقمی با ساختار Common Anode نیاز دارند. اندازه حدود 0.36 اینچ، ساختار سه‌رقمی و پایه‌های مناسب برای اتصال به مدارهای کنترل، آن را برای انواع پروژه‌ها و تجهیزات الکترونیکی قابل استفاده می‌کند.

اگر هدف شما تعمیر یا جایگزینی یک نمایشگر قدیمی است، در کنار ظاهر و تعداد رقم، حتماً نوع آند مشترک، ابعاد و پین‌آوت را با قطعه قبلی مطابقت دهید. این موارد در عملکرد صحیح نمایشگر نقش مستقیم دارند.
