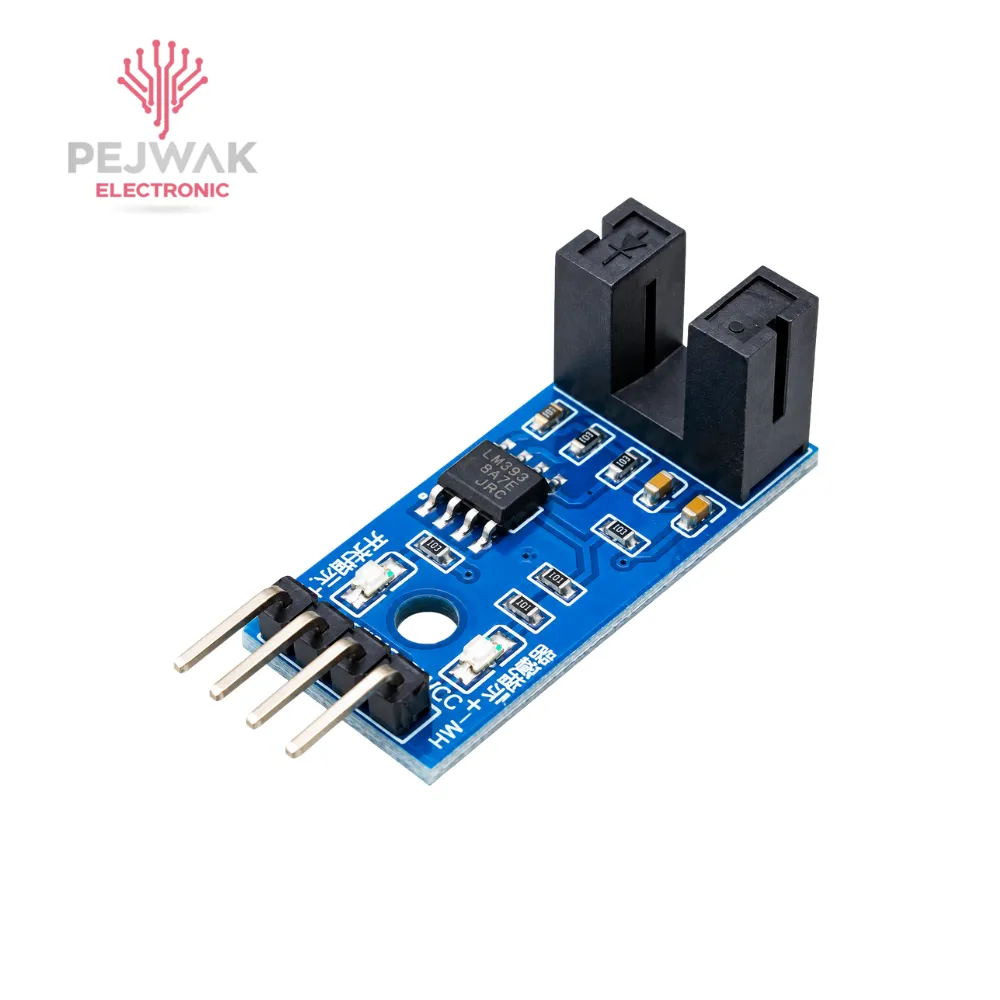

ماژول اپتوکانتر OptoCounter

معرفی ماژول اپتوکانتر OptoCounter

ماژول اپتوکانتر OptoCounter یک سنسور نوری شیاردار برای شمارش اجسام، تشخیص عبور قطعات و اندازه‌گیری سرعت چرخش موتور است. این ماژول از سنسور مادون قرمز و تراشه LM393 استفاده می‌کند و خروجی دیجیتال در اختیار مدار کنترل قرار می‌دهد.

نحوه عملکرد اپتوکانتر

در این ماژول، یک فرستنده و گیرنده نوری در دو طرف شیار قرار دارند. وقتی جسمی از داخل شیار عبور کند و مسیر نور را مسدود کند، وضعیت سیگنال تغییر می‌کند و LM393 آن را به یک خروجی دیجیتال تبدیل می‌کند. به این ترتیب می‌توان پالس‌های ایجادشده را با میکروکنترلر یا مدار شمارنده دریافت و پردازش کرد.

مشخصات فنی ماژول OptoCounter

ولتاژ کاری این ماژول 5 ولت DC است و ابعاد آن حدود 28×20×16 میلی‌متر اعلام شده است. خروجی ماژول دیجیتال بوده و دارای 4 پایه شامل VCC، GND، OUT و پایه سنسور است.

تراشه LM393 وظیفه مقایسه و تبدیل سیگنال سنسور به خروجی قابل پردازش را بر عهده دارد. ساختار شیاردار نیز امکان تشخیص عبور اجسام از داخل مسیر نوری را فراهم می‌کند.

کاربردهای ماژول اپتوکانتر

این ماژول برای شمارش قطعات، اندازه‌گیری سرعت موتور، تشخیص موقعیت و پروژه‌های رباتیک و آموزشی قابل استفاده است. با اتصال خروجی به میکروکنترلر می‌توان پالس‌های خروجی را شمارش و از آن‌ها برای محاسبه سرعت یا تشخیص عبور جسم استفاده کرد.

سوالات متداول

ماژول OptoCounter چیست؟

یک سنسور نوری شیاردار برای تشخیص عبور اجسام و تولید پالس دیجیتال است.

ولتاژ کاری ماژول چقدر است؟

ولتاژ کاری آن 5 ولت DC است.

ماژول اپتوکانتر چه کاربردی دارد؟

برای شمارش قطعات، اندازه‌گیری سرعت موتور و تشخیص موقعیت استفاده می‌شود.

تراشه ماژول چیست؟

این ماژول از LM393 برای پردازش سیگنال سنسور استفاده می‌کند.
