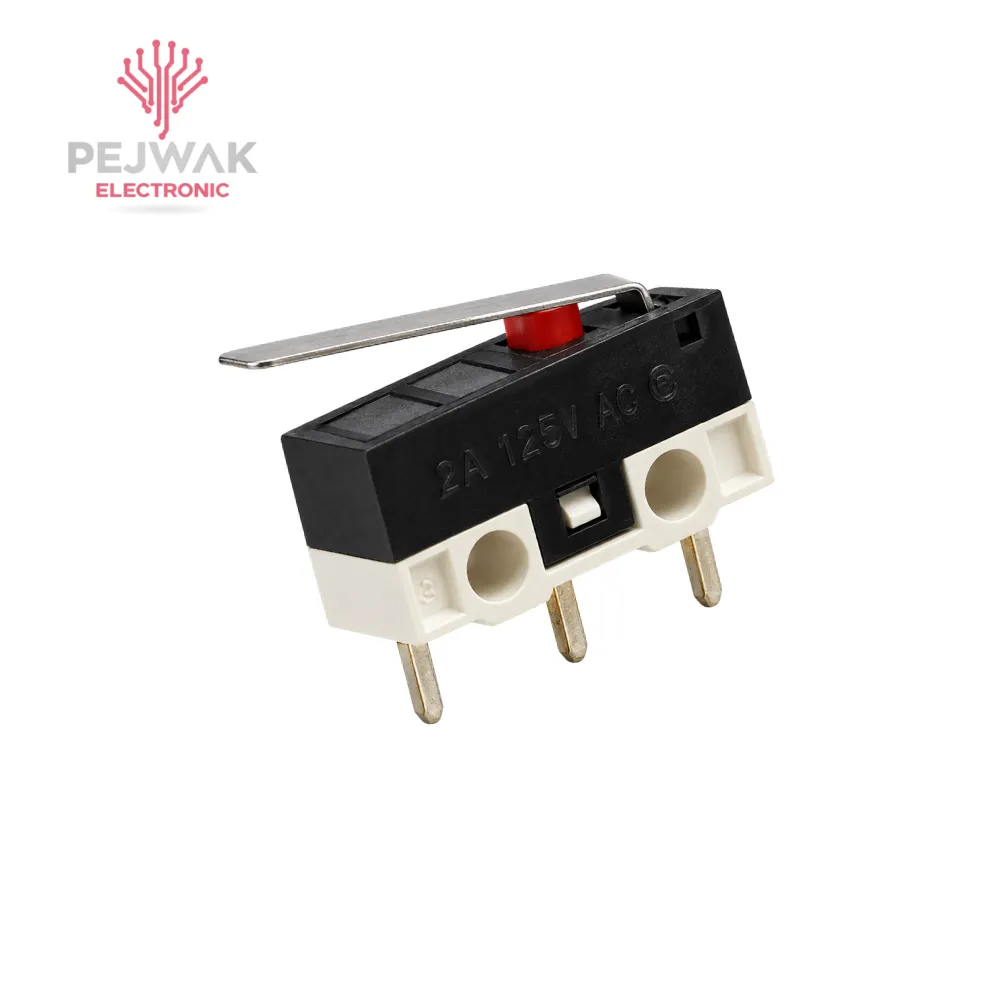

میکرو سوییچ اهرمی 13 میلی متر

معرفی میکرو سوییچ اهرمی 13 میلی متر 2 آمپر

میکرو سوییچ اهرمی 13 میلی متر 2 آمپر یک کلید کوچک از نوع میکرو سوییچ است که با استفاده از اهرم بلند، امکان تشخیص و قطع‌ و‌  صوصل سریع مدار را فراهم می‌کند. این مدل دارای اهرم 13 میلی‌متری و کنتاکت NO/NC است و برای استفاده در مدارهای کنترلی و تجهیزات الکترونیکی طراحی شده است.

در مشخصات نمونه مورد بررسی، این میکرو سوییچ برای 2 آمپر در 125 ولت AC، عمر کاری حدود 30000 سیکل و محدوده دمای کاری 25- تا 65+ درجه سانتی‌گراد معرفی شده است.

مشخصات فنی میکرو سوییچ اهرمی 13 میلی متر

این میکرو سوییچ دارای ساختار SPDT است و از کنتاکت‌های NO و NC استفاده می‌کند. بنابراین با تغییر وضعیت اهرم، مسیر مشترک می‌تواند بین دو کنتاکت تغییر وضعیت دهد.

طول اهرم این مدل 13 میلی‌متر است. اهرم باعث می‌شود کلید با فشار یا حرکت مکانیکی نسبتاً کوچک نیز عمل کند و به همین دلیل در مکانیزم‌هایی که دسترسی مستقیم به بدنه کلید دشوار است، کاربرد دارد.

مقدار جریان نامی این مدل 2 آمپر در 125 ولت AC اعلام شده است. بنابراین این مشخصه را باید با شرایط واقعی مدار مطابقت داد و از استفاده در ولتاژ یا جریان بالاتر از مقدار تعیین‌شده خودداری کرد.

نحوه عملکرد میکرو سوییچ اهرمی

میکرو سوییچ با حرکت اهرم، وضعیت کنتاکت‌های داخلی را تغییر می‌دهد. زمانی که اهرم در وضعیت عادی قرار دارد، یکی از مسیرهای NO یا NC فعال است و با واردشدن نیروی مکانیکی، وضعیت کنتاکت تغییر می‌کند.

این عملکرد باعث می‌شود میکرو سوییچ بتواند حضور، حرکت یا رسیدن یک قطعه مکانیکی به موقعیت مشخص را تشخیص دهد. ساختار سریع قطع و وصل کنتاکت‌ها نیز یکی از ویژگی‌های اصلی میکروسوئیچ‌های Snap Action است.

کاربردهای میکرو سوییچ  اهرمی 13 میلی متر

میکرو سوییچ های اهرمی در تجهیزات الکترونیکی و مکانیکی برای تشخیص حرکت، موقعیت یا فشرده‌شدن یک بخش مکانیکی استفاده می‌شوند. این مدل می‌تواند در انواع تجهیزات کنترلی، مکانیزم‌های کوچک، لوازم الکترونیکی و پروژه‌های DIY مورد استفاده قرار گیرد.

وجود اهرم 13 میلی‌متری امکان قرارگرفتن کلید در موقعیتی را فراهم می‌کند که فعال‌سازی آن توسط یک قطعه متحرک یا اهرم مکانیکی انجام شود.

تفاوت میکرو سوییچ اهرمی با مدل بدون اهرم

مهم‌ترین تفاوت این دو نوع، روش اعمال نیروی مکانیکی به کلید است. در مدل اهرمی، فشار واردشده به اهرم باعث تغییر وضعیت کنتاکت‌ها می‌شود، در حالی که در مدل بدون اهرم باید نیرو مستقیماً به عملگر داخلی وارد شود.

به همین دلیل نوع اهرمی زمانی کاربردی‌تر است که منبع تحریک فاصله بیشتری از بدنه کلید داشته باشد یا نیاز باشد حرکت مکانیکی با نیروی کمتری به میکرو سوییچ منتقل شود.

راهنمای خرید میکرو سوییچ اهرمی

هنگام خرید این محصول، علاوه بر طول اهرم 13 میلی‌متر باید نوع کنتاکت، جریان و ولتاژ نامی و ابعاد مکانیکی کلید نیز بررسی شود.

برای جایگزینی روی برد یا تجهیزات موجود، تعداد پایه‌ها و فاصله پایه‌ها نیز اهمیت دارد. حتی اگر دو میکرو سوییچ از نظر ظاهر مشابه باشند، ممکن است محل پایه‌ها یا نحوه اتصال آن‌ها متفاوت باشد.

سوالات متداول

میکرو سوییچ اهرمی 13 میلی متر چیست؟

یک کلید کوچک مکانیکی با اهرم 13 میلی‌متری است که برای تشخیص حرکت و تغییر وضعیت مدار استفاده می‌شود.

جریان این میکرو سوییچ چقدر است؟

جریان نامی آن 2 آمپر در 125 ولت AC اعلام شده است.

نوع کنتاکت این میکرو سوییچ چیست؟

این مدل از ساختار SPDT با کنتاکت‌های NO و NC استفاده می‌کند.

طول اهرم میکرو سوییچ چقدر است؟

طول اهرم این مدل 13 میلی‌متر است.

این میکرو سوییچ چه کاربردی دارد؟

برای تشخیص حرکت یا موقعیت مکانیکی و قطع‌و‌وصل مدار در تجهیزات الکترونیکی و مکانیکی استفاده می‌شود.

جمع‌بندی خرید

میکروسوئیچ اهرمی 13 میلی متر 2 آمپر یک کلید مکانیکی کوچک با اهرم 13 میلی‌متری و کنتاکت SPDT است که برای قطع‌و‌وصل و تشخیص وضعیت در مدارهای مختلف استفاده می‌شود. جریان نامی 2 آمپر در 125 ولت AC و ساختار NO/NC از مشخصات اصلی این مدل هستند.
