هوک سوئیچ قطع کن تلفن 6 پایه

معرفی هوک سوئیچ قطع کن تلفن 6 پایه

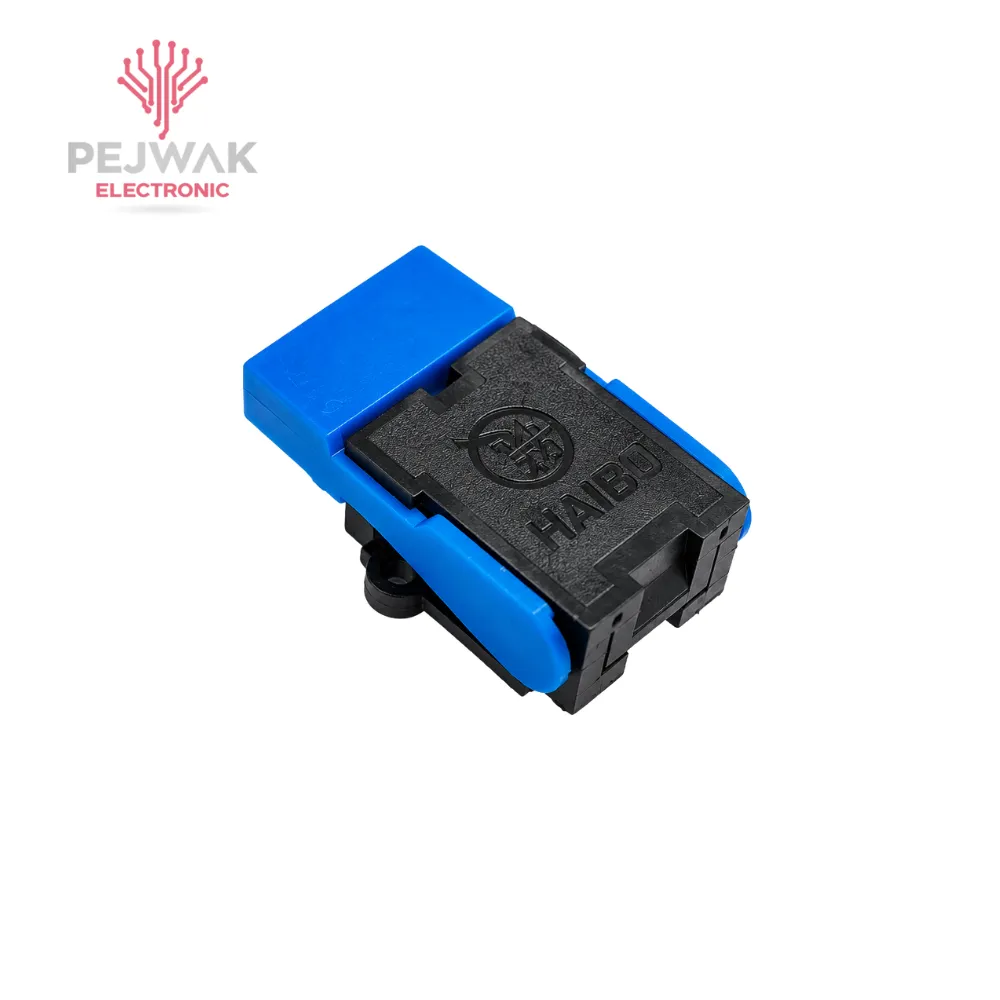

هوک سوئیچ قطع کن تلفن 6 پایه (Hook Switch 6-Pin) یک کلید مکانیکی کوچک است که در تلفن‌های رومیزی برای تشخیص وضعیت قرارگرفتن یا برداشتن گوشی استفاده می‌شود. این قطعه هنگام قرارگرفتن گوشی روی تلفن، مسیر مربوطه را در وضعیت قطع قرار می‌دهد و با برداشتن گوشی، اتصال را برقرار می‌کند.

این مدل دارای 6 پایه پین‌دار است و برای نصب و لحیم‌کاری روی برد مدار چاپی طراحی شده است. ساختار مکانیکی و اهرم آبی‌رنگ آن برای عملکرد مداوم در مکانیزم تلفن در نظر گرفته شده و علاوه بر تلفن، در برخی پروژه‌های الکترونیکی و کنترلی نیز قابل استفاده است.

مشخصات فنی هوک سوئیچ 6 پایه

این هوک سوئیچ دارای 6 پایه است و از نوع کلید مکانیکی فشاری یا Hook Switch محسوب می‌شود. نحوه عملکرد آن به‌گونه‌ای است که در وضعیت ON-Hook یا قرارگرفتن گوشی، اتصال در وضعیت قطع قرار دارد و در حالت OFF-Hook یا برداشتن گوشی، اتصال برقرار می‌شود.

پایه‌های این قطعه از نوع پین‌دار هستند و برای نصب روی PCB و لحیم‌کاری طراحی شده‌اند. ابعاد بدنه طبق مشخصات اعلام‌شده حدود 24 میلی‌متر طول، 17 میلی‌متر عرض و 12 میلی‌متر ارتفاع است.

بدنه از پلاستیک فشرده مقاوم ساخته شده و یک اهرم آبی‌رنگ برای تحریک مکانیکی کلید روی آن قرار دارد. همچنین دو محل برای پیچ روی بدنه در نظر گرفته شده که امکان نصب قطعه روی قاب یا بدنه دستگاه را فراهم می‌کند.

نحوه عملکرد هوک سوئیچ تلفن

هوک سوئیچ با حرکت مکانیکی اهرم، وضعیت کنتاکت‌های داخلی را تغییر می‌دهد. در تلفن رومیزی، این تغییر وضعیت به مکانیزم قرارگرفتن یا برداشتن گوشی وابسته است.

هنگامی که گوشی روی پایه تلفن قرار دارد، اهرم در وضعیت ON-Hook قرار می‌گیرد و مسیر موردنظر قطع می‌شود. با برداشتن گوشی، اهرم حرکت می‌کند و کلید به وضعیت OFF-Hook می‌رود تا اتصال برقرار شود.

به همین دلیل این قطعه یکی از اجزای مهم در مدارهای تلفنی است و وضعیت مکانیکی گوشی را به یک وضعیت الکتریکی قابل تشخیص برای مدار تبدیل می‌کند.

کاربردهای هوک سوئیچ قطع کن تلفن 6 پایه

کاربرد اصلی این قطعه در تلفن‌های رومیزی برای تشخیص وضعیت گوشی و قطع و وصل خط تلفن است. همچنین طبق اطلاعات فروشنده، این هوک سوئیچ می‌تواند در برخی پروژه‌های رباتیک، کنترل‌گرها، تجهیزات آموزشی، پروژه‌های مخابراتی و نمونه‌سازی الکترونیکی نیز مورد استفاده قرار بگیرد.

وجود اهرم مکانیکی و بدنه نسبتاً کوچک باعث می‌شود بتوان از آن در مکانیزم‌هایی استفاده کرد که نیاز به تشخیص حرکت یا فشار مکانیکی دارند. پایه‌های پین‌دار نیز اتصال آن به برد را ساده‌تر می‌کنند.

پکیج و ابعاد هوک سوئیچ 6 پایه

این محصول یک قطعه پایه‌دار برای نصب روی PCB است و مانند قطعات SMD روی سطح برد لحیم نمی‌شود. پایه‌های پین‌دار آن برای اتصال مستقیم به مدار طراحی شده‌اند.

ابعاد کلی اعلام‌شده برای این هوک سوئیچ 24×17×12 میلی‌متر است. هنگام جایگزینی روی برد یا داخل بدنه تلفن، علاوه بر تعداد پایه‌ها بهتر است ابعاد بدنه و محل قرارگیری پایه‌ها نیز با نمونه قبلی مقایسه شود.

تفاوت هوک سوئیچ با کلیدهای معمولی

هوک سوئیچ برخلاف یک کلید دستی معمولی، برای تحریک توسط یک مکانیزم یا قطعه متحرک طراحی شده است. در تلفن رومیزی، این مکانیزم همان گوشی تلفن است که با گذاشته‌شدن یا برداشته‌شدن، اهرم سوئیچ را حرکت می‌دهد.

بنابراین نقش اصلی آن فقط قطع و وصل دستی مدار نیست، بلکه تشخیص وضعیت مکانیکی و تبدیل آن به وضعیت الکتریکی است. به همین دلیل هنگام جایگزینی باید علاوه بر تعداد پایه‌ها، شکل اهرم و ابعاد مکانیکی نیز مورد توجه قرار گیرد.

راهنمای خرید هوک سوئیچ قطع کن تلفن

هنگام خرید هوک سوئیچ قطع کن تلفن 6 پایه ابتدا باید تعداد پایه‌ها و ساختار کلی قطعه با نمونه قبلی مطابقت داشته باشد. در مرحله بعد، ابعاد بدنه و نحوه قرارگیری پایه‌ها اهمیت دارند تا قطعه به‌درستی روی برد یا داخل بدنه دستگاه نصب شود.

وجود اهرم آبی‌رنگ و محل‌های پیچ نیز از مشخصات ظاهری این مدل است که هنگام جایگزینی می‌تواند برای تطبیق با قطعه قبلی مورد استفاده قرار گیرد.

سوالات متداول درباره هوک سوئیچ قطع کن تلفن 6 پایه

هوک سوئیچ تلفن چیست؟

هوک سوئیچ یک کلید مکانیکی است که در تلفن‌های رومیزی برای تشخیص برداشته یا گذاشته‌شدن گوشی و در نتیجه قطع و وصل مسیر مربوط به خط تلفن استفاده می‌شود.

هوک سوئیچ چند پایه دارد؟

مدل موردنظر دارای 6 پایه پین‌دار است و برای نصب روی PCB طراحی شده است.

هوک سوئیچ در حالت On-Hook چه وضعیتی دارد؟

در حالت ON-Hook که گوشی روی تلفن قرار دارد، مسیر مربوطه در وضعیت قطع قرار می‌گیرد. با برداشتن گوشی و رفتن به حالت OFF-Hook، اتصال برقرار می‌شود.

ابعاد هوک سوئیچ 6 پایه چقدر است؟

ابعاد بدنه این مدل حدود 24 میلی‌متر طول، 17 میلی‌متر عرض و 12 میلی‌متر ارتفاع است.

آیا این هوک سوئیچ روی PCB نصب می‌شود؟

بله. پایه‌های این مدل از نوع پین‌دار هستند و برای لحیم‌کاری روی برد مدار چاپی طراحی شده‌اند.

هوک سوئیچ 6 پایه چه کاربردی دارد؟

کاربرد اصلی آن در تلفن‌های رومیزی است، اما می‌توان از آن در برخی پروژه‌های الکترونیکی، رباتیک، مخابراتی و مدارهای فرمان مکانیکی نیز استفاده کرد.

جمع‌بندی خرید

هوک سوئیچ قطع کن تلفن 6 پایه یک کلید مکانیکی پین‌دار برای تشخیص وضعیت گوشی تلفن است که در حالت On-Hook اتصال را قطع و در حالت Off-Hook اتصال را برقرار می‌کند. این قطعه دارای 6 پایه، اهرم آبی‌رنگ، بدنه پلاستیکی و ابعاد حدود 24×17×12 میلی‌متر است و برای نصب روی PCB طراحی شده است.

هنگام جایگزینی این قطعه، علاوه بر تعداد پایه‌ها، ابعاد بدنه، محل پایه‌ها و شکل اهرم را نیز با نمونه قبلی مقایسه کنید تا قطعه از نظر مکانیکی و عملکردی با دستگاه سازگار باشد.
