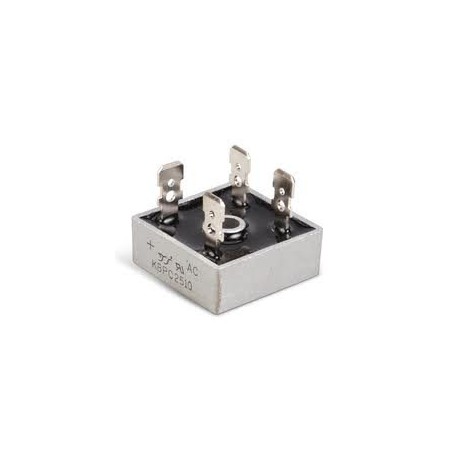

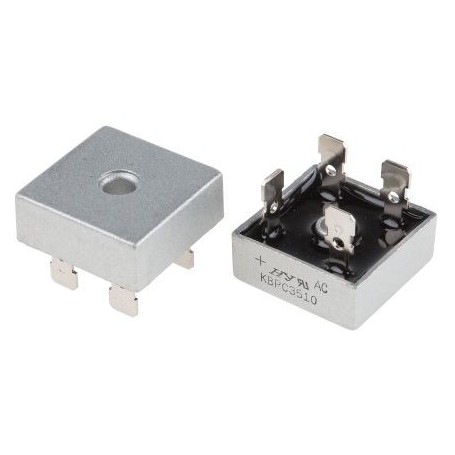

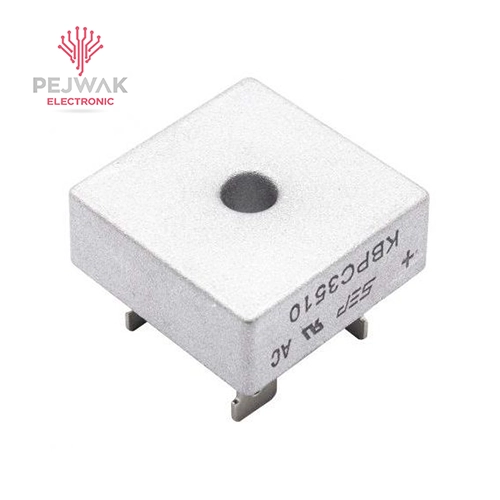

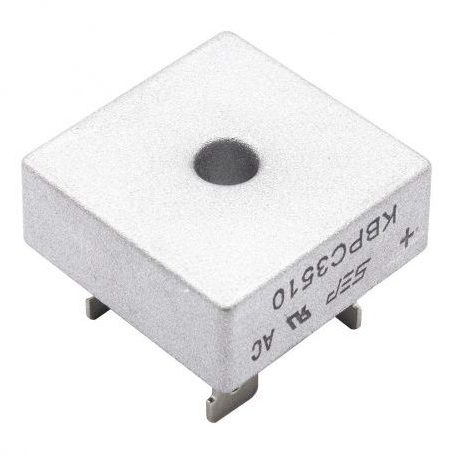

پل دیود مربعی 1000V 35A مدل KBPC3510

معرفی پل دیود 35 آمپر 1000 ولت مربعی KBPC3510

معرفی:
پل دیود KBPC3510 یک یکسوساز پل تک‌فاز (Single-Phase Bridge Rectifier) است که از چهار دیود سیلیکونی در پیکربندی پل تشکیل شده و برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) طراحی شده است. این قطعه با تحمل ولتاژ معکوس 1000 ولت و جریان متوسط 35 آمپر، برای کاربردهای با توان بالا و ولتاژ بالا مناسب است. طراحی مربعی آن در پکیج KBPC امکان نصب روی شاسی یا بردهای مدار چاپی (PCB) و اتصال هیت‌سینک برای خنک‌سازی بهتر را فراهم می‌کند. این پل دیود به دلیل جریان بالا و ساختار مقاوم، در تجهیزات صنعتی و سیستم‌های قدرت کاربرد گسترده‌ای دارد.

ویژگی‌های پل دیود KBPC3510

• جوشکاری شیشه‌ای (Glass Passivated) برای افزایش قابلیت اطمینان
• بدنه فلزی یا پلاستیکی با عایق‌بندی بالا
• قابلیت لحیم‌کاری در دمای بالا (260°C به مدت 10 ثانیه)
• مناسب برای نصب روی شاسی یا PCB با پایداری حرارتی بالا
• سازگار با استاندارد RoHS

کاربردهای رایج پل دیود KBPC3510

• منابع تغذیه صنعتی: یکسوسازی در منابع تغذیه سوئیچینگ و خطی با توان بالا.
• تجهیزات ماینر: استفاده در مدارهای تغذیه دستگاه‌های استخراج ارز دیجیتال.
• الکترونیک صنعتی: در درایورهای موتور، سیستم‌های کنترلی، اینورترها، و جوشکاری.
• انرژی تجدیدپذیر: یکسوسازی در سیستم‌های پنل خورشیدی، توربین‌های بادی، و اینورترها.
• پروژه‌های DIY: مناسب برای مدارهای یکسوساز در پروژه‌های الکترونیکی با توان بالا.

نحوه عملکرد پل دیود KBPC3510

پل دیود KBPC3510 جریان متناوب (AC) را از دو پایه ورودی (مشخص‌شده با علامت ~) دریافت کرده و با استفاده از چهار دیود داخلی، هر دو نیم‌سیکل مثبت و منفی را به جریان مستقیم (DC) تبدیل می‌کند. خروجی DC از دو پایه مثبت (+) و منفی (-) ارائه می‌شود. برای کاهش ریپل (نوسانات) در خروجی، معمولاً از یک خازن الکترولیتی (مانند 10000µF تا 22000µF، بسته به ولتاژ) در خروجی استفاده می‌شود. این قطعه به‌صورت موازی در خروجی اتوترانس یا منبع AC متصل می‌شود.

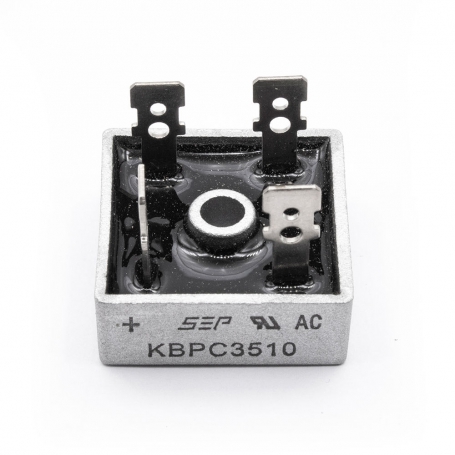

پین‌اوت پل دیود KBPC3510

پین 1 (مثبت): خروجی مثبت DC

پین 2 (ورودی AC): ورودی جریان متناوب

پین 3 (منفی): خروجی منفی DC

پین 4 (ورودی AC): ورودی جریان متناوب

مزایا پل دیود KBPC3510

• تحمل ولتاژ بالا: مناسب برای کاربردهای تا 1000 ولت.
• جریان بالا: 35 آمپر برای مدارهای با توان بسیار بالا.
• طراحی مقاوم: پکیج KBPC با بدنه فلزی/پلاستیکی و امکان اتصال هیت‌سینک یا نصب روی شاسی.
• قابلیت اطمینان بالا: مقاوم در برابر جریان پیک لحظه‌ای (تا 400 آمپر) و دماهای بالا.
• نصب آسان: مناسب برای پیچ شدن به شاسی یا لحیم‌کاری روی PCB.

نکات مهم و توصیه‌ها برای پل دیود KBPC3510

خنک‌سازی: در جریان‌های نزدیک به 35 آمپر یا دماهای بالا، حتماً از هیت‌سینک یا سیستم خنک‌کننده فعال (مانند فن) استفاده کنید تا دمای Junction از 150°C فراتر نرود.

فیلتر خروجی: برای کاهش ریپل، یک خازن فیلتر (مانند 15000µF برای ولتاژ مناسب) به خروجی اضافه کنید.

ایمنی الکتریکی: هنگام نصب، برق را قطع کنید و از عایق‌بندی مناسب استفاده کنید.

جایگزین‌ها: مدل‌های مشابه شامل KBPC5010 (50A، 1000V)، GBJ3510 (35A، 1000V)، یا BR3510 (35A، 1000V) هستند.

بررسی دیتاشیت: مشخصات دقیق (مانند مقاومت حرارتی یا توان تلفاتی) را از دیتاشیت سازنده (مانند DC Components، SEP، یا Vishay) بررسی کنید.

کاربرد ولتاژ: مناسب برای یکسوسازی ولتاژ AC (مانند 220 ولت)، اما برای ولتاژ DC، مشخصات مدار را با قطعه هماهنگ کنید.

نگهداری: پل دیود را در محیط خشک و بدون رطوبت نگهداری کنید تا از اکسیداسیون پایه‌ها جلوگیری شود.

خرید پل دیود KBPC3510

برای خرید دیود مدل ( KBPC3510 ) به صورت عمده از وبسایت پژواک الکترونیک میتوانید با کارشناسان فروش ما در ارتباط باشید و یا از لینک خرید استفاده کنید .
