پل دیود 10A 1000V تخت شانه ای KBU1010

معرفی پل دیود 10 آمپر 1000 ولت تخت شانه‌ای KBU1010

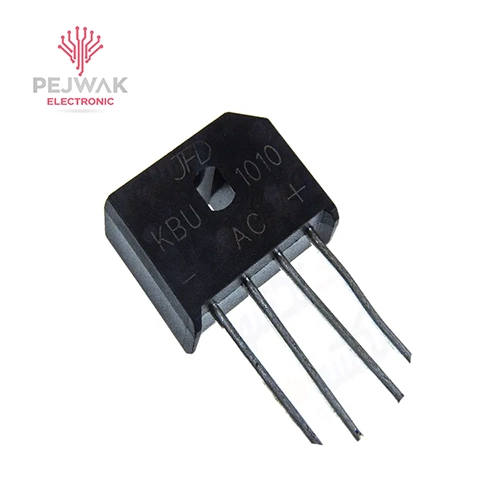

پل دیود KBU1010 یک یکسوساز پل تک‌فاز (Single-Phase Bridge Rectifier) است که از چهار دیود سیلیکونی در پیکربندی پل تشکیل شده و برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) طراحی شده است. این قطعه با تحمل ولتاژ معکوس 1000 ولت و جریان متوسط 10 آمپر، برای کاربردهای با توان بالا و ولتاژ بالا مناسب است. طراحی تخت شانه‌ای آن در پکیج KBU امکان نصب روی بردهای مدار چاپی (PCB) و اتصال هیت‌سینک برای خنک‌سازی بهتر را فراهم می‌کند.

ویژگی‌های پل دیود KBU1010

جوشکاری شیشه‌ای (Glass Passivated) برای افزایش قابلیت اطمینان
قابلیت لحیم‌کاری در دمای بالا (260°C به مدت 10 ثانیه)
مناسب برای نصب روی PCB با پایداری حرارتی بالا
سازگار با استاندارد RoHS

کاربردهای رایج پل دیود KBU1010

• منابع تغذیه: یکسوسازی در آداپتورها، شارژرها، و منابع تغذیه سوئیچینگ با توان بالا.
• الکترونیک صنعتی: در سیستم‌های کنترلی، درایورهای موتور، و تجهیزات ماینر.
• الکترونیک مصرفی: در دستگاه‌هایی مانند سیستم‌های صوتی پیشرفته، تلویزیون، و روشنایی LED پرقدرت.
• انرژی تجدیدپذیر: یکسوسازی در سیستم‌های پنل خورشیدی، اینورترها، و توربین‌های بادی.
• پروژه‌های DIY: مناسب برای مدارهای یکسوساز در پروژه‌های الکترونیکی با توان بالا.

نحوه عملکرد پل دیود KBU1010

پل دیود KBU1010 جریان متناوب (AC) را از دو پایه ورودی (مشخص‌شده با علامت ~) دریافت کرده و با استفاده از چهار دیود داخلی، هر دو نیم‌سیکل مثبت و منفی را به جریان مستقیم (DC) تبدیل می‌کند. خروجی DC از دو پایه مثبت (+) و منفی (-) ارائه می‌شود. برای کاهش ریپل (نوسانات) در خروجی، معمولاً از یک خازن الکترولیتی (مانند 3300µF تا 6800µF، بسته به ولتاژ) در خروجی استفاده می‌شود. این قطعه به‌صورت موازی در خروجی اتوترانس یا منبع AC متصل می‌شود.

پین‌اوت پل دیود KBU1010

• پین 1 (مثبت): خروجی مثبت DC
• پین 2 (ورودی AC): ورودی جریان متناوب
• پین 3 (منفی): خروجی منفی DC
• پین 4 (ورودی AC): ورودی جریان متناوب

مزایا پل دیود KBU1010

• تحمل ولتاژ بالا: مناسب برای کاربردهای تا 1000 ولت.
• جریان بالا: 10 آمپر برای مدارهای با توان بالا.
• طراحی مقاوم: پکیج KBU با امکان اتصال هیت‌سینک برای خنک‌سازی بهتر.
• قابلیت اطمینان بالا: مقاوم در برابر جریان پیک لحظه‌ای (تا 300 آمپر) و دماهای بالا.
• هزینه مقرون‌به‌صرفه: تولید انبوه و قیمت مناسب.

نکات مهم و توصیه‌ها پل دیود KBU1010

• خنک‌سازی: در جریان‌های نزدیک به 10 آمپر یا دماهای بالا، حتماً از هیت‌سینک استفاده کنید تا دمای Junction از 150°C فراتر نرود، به‌ویژه در بار دائم یا محیط‌های گرم.
• فیلتر خروجی: برای کاهش ریپل، یک خازن فیلتر (مانند 4700µF برای ولتاژ مناسب) به خروجی اضافه کنید.
• ایمنی الکتریکی: هنگام نصب، برق را قطع کنید و از عایق‌بندی مناسب استفاده کنید.
• جایگزین‌ها: مدل‌های مشابه شامل KBU810 (8A، 1000V)، GBJ1010 (10A، 1000V)، یا KBJ1010 (10A، 1000V) هستند.
• بررسی دیتاشیت: مشخصات دقیق (مانند مقاومت حرارتی یا جریان نشتی) را از دیتاشیت سازنده (مانند SEP، DC Components، یا Vishay) بررسی کنید.
• کاربرد ولتاژ: مناسب برای یکسوسازی ولتاژ AC (مانند 220 ولت)، اما برای ولتاژ DC، مشخصات مدار را با قطعه هماهنگ کنید.
• نگهداری: پل دیود را در محیط خشک و بدون رطوبت نگهداری کنید تا از اکسیداسیون پایه‌ها جلوگیری شود.

توصیه‌ها برای خرید پل دیود KBU1010

• اطمینان حاصل کنید که محصول با استاندارد RoHS سازگار است
• موجودی را بررسی کنید، زیرا تقاضای بالا ممکن است باعث کمبود موقت شود.

خرید پل دیود KBU1010

برای خرید دیود مدل ( KBU1010 ) به صورت عمده از وبسایت پژواک الکترونیک میتوانید با کارشناسان فروش ما در ارتباط باشید و یا از لینک خرید استفاده کنید.
