پل دیود 25A 600V تخت شانه ای LL25XB60

معرفی پل دیود 25A 600V تخت شانه ای LL25XB60

پل دیود 25A 600V تخت شانه ای LL25XB60 از محصولات شرکت Shindengen است و برای یکسوسازی برق AC و تبدیل آن به ولتاژ DC در مدارهای الکترونیکی و قدرت استفاده می‌شود. این قطعه یک Bridge Diode با ولتاژ معکوس تکرارشونده 600 ولت و جریان متوسط مستقیم 25 آمپر است و در پکیج فشرده SIP با نام داخلی 5S تولید شده است. Shindengen این مدل را با ویژگی‌هایی مانند Low VF، Low Noise، ظرفیت جریان بالا و انتقال حرارت مناسب معرفی می‌کند.

ساختار LL25XB60 به‌صورت یک پل یکسوساز چهارپایه است و روی بدنه، ترمینال‌های ورودی AC و خروجی‌های مثبت و منفی مشخص شده‌اند. این مدل به دلیل ابعاد نسبتاً جمع‌وجور در مقایسه با برخی پل‌دیودهای قدرت، در مدارهایی که به جریان بالاتر و دفع حرارت مناسب نیاز دارند مورد استفاده قرار می‌گیرد.

مشخصات فنی پل دیود LL25XB60

ولتاژ معکوس تکرارشونده VRRM در LL25XB60 برابر 600 ولت است. جریان متوسط مستقیم IF(AV) نیز در دیتاشیت، در شرایط استفاده با هیت‌سینک، 25 آمپر اعلام شده است. این مقدار در شرایط مشخص‌شده توسط سازنده به دست آمده و مربوط به زمانی است که قطعه با سینوسی 50 هرتز، بار مقاومتی و هیت‌سینک در دمای کیس 113 درجه سانتی‌گراد کار می‌کند.

Shindengen در همان دیتاشیت، جریان متوسط مستقیم روی بستر Glass-Epoxy و بدون هیت‌سینک را در دمای محیط 25 درجه سانتی‌گراد 3.6 آمپر اعلام کرده است. این تفاوت نشان می‌دهد که ظرفیت جریان این پل دیود به شرایط حرارتی و نحوه نصب آن وابستگی زیادی دارد و عدد 25 آمپر را نباید به‌عنوان جریان قابل استفاده در هر شرایطی در نظر گرفت.

حداکثر جریان هجومی غیرتکراری IFSM برای LL25XB60 برابر 300 آمپر در شرایط آزمون مشخص است. همچنین مقدار IFSM1 برابر 945 آمپر برای یک پالس 1 میلی‌ثانیه‌ای و مقدار I²t برابر 450 آمپر مربع ثانیه برای بازه 1 تا کمتر از 10 میلی‌ثانیه، به‌ازای هر دیود، در دیتاشیت ذکر شده است.

افت ولتاژ مستقیم این پل دیود در جریان 12.5 آمپر، در اندازه‌گیری پالسی و به‌ازای هر دیود، دارای مقدار معمول 0.87 ولت و حداکثر 0.92 ولت است. جریان نشتی معکوس نیز در ولتاژ 600 ولت، در شرایط مشخص، حداکثر 10 میکروآمپر اعلام شده است.

زمان بازیابی معکوس trr برای LL25XB60 حداکثر 3 میکروثانیه اعلام شده است. بنابراین این قطعه در گروه پل‌های دیودی عمومی و کم‌نویز Shindengen قرار می‌گیرد و مشخصات آن با دیودهای فوق‌سریع مخصوص سوئیچینگ‌های بسیار فرکانس بالا یکسان نیست.

محدوده دمای نگهداری این قطعه از 55- تا 150+ درجه سانتی‌گراد و محدوده دمای پیوند نیز طبق دیتاشیت 55- تا 150+ درجه سانتی‌گراد است. همچنین استقامت عایقی بین ترمینال‌ها و کیس در تست یک دقیقه‌ای AC برابر 2.5 کیلوولت اعلام شده است.

نحوه عملکرد پل دیود LL25XB60

پل دیود از چهار دیود داخلی تشکیل شده و وظیفه آن یکسوسازی تمام‌موج برق AC است. در مدار پل، در هر نیم‌سیکل از ولتاژ ورودی، دو دیود داخلی مسیر جریان را طوری هدایت می‌کنند که خروجی بار در یک جهت باقی بماند. به همین دلیل می‌توان از خروجی پل برای تولید ولتاژ DC استفاده کرد.

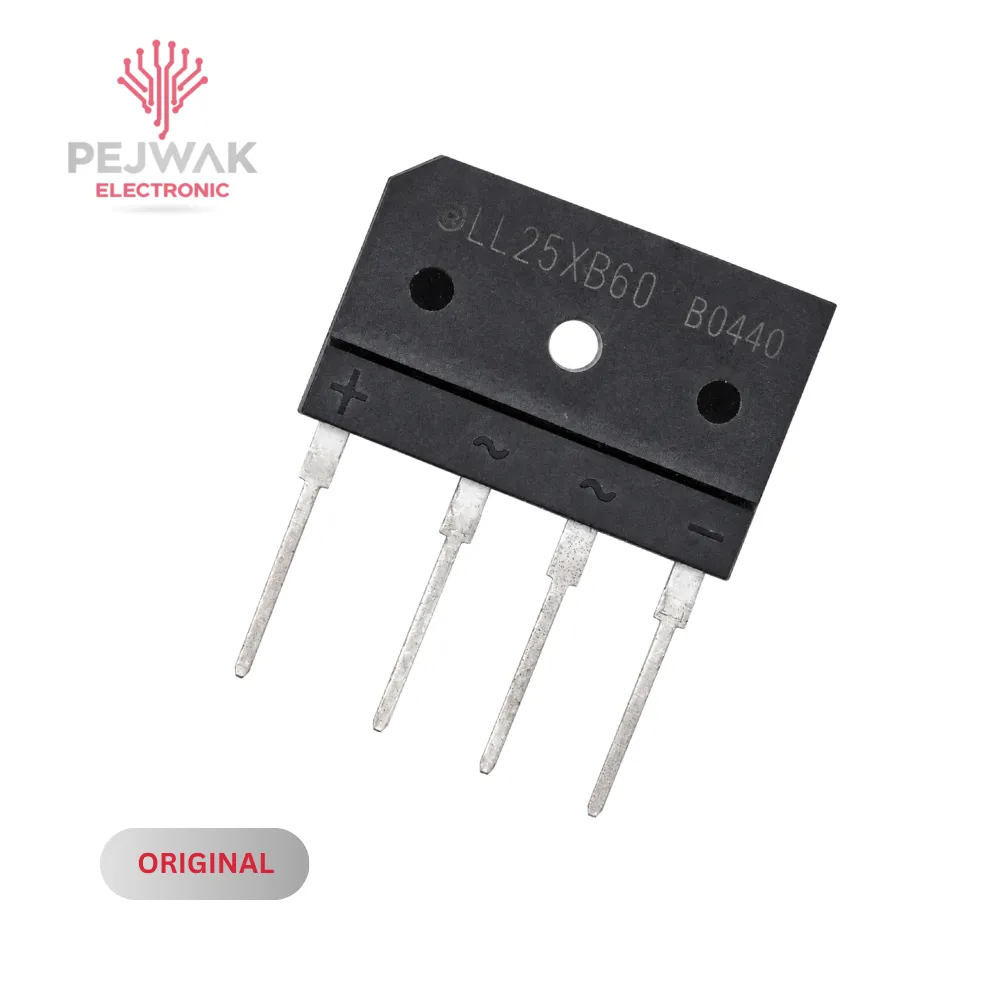

در LL25XB60 دو پایه برای ورودی AC و دو پایه برای خروجی مثبت و منفی در نظر گرفته شده است. روی نقشه معادل و بدنه قطعه، علامت‌های +، ~، ~ و − برای تشخیص ترمینال‌ها مشخص شده‌اند؛ بنابراین هنگام نصب بهتر است علامت روی بدنه قطعه و نقشه پایه‌ها بررسی شود.

در منابع تغذیه، معمولاً خروجی پل دیود پس از یک خازن صافی قرار می‌گیرد تا ولتاژ یکسوشده به DC با ریپل کمتر تبدیل شود. نوع و مقدار خازن، بار مدار و شرایط کاری روی شکل موج و ولتاژ DC نهایی تأثیر دارند.

کاربردهای پل دیود 25A 600V

کاربرد اصلی LL25XB60 در مدارهایی است که نیاز به یکسوسازی برق AC با جریان نسبتاً بالا دارند. این قطعه می‌تواند در بخش ورودی منابع تغذیه، مدارهای قدرت، تجهیزات صنعتی و سایر سیستم‌هایی که به پل دیود 600 ولت و 25 آمپر نیاز دارند استفاده شود.

Shindengen در یک مدار مرجع PFC با ورودی AC 85 تا 264 ولت و توان 900 وات از دو قطعه LL25XB60 استفاده کرده است که نمونه‌ای از کاربرد این پل دیود در مدارهای قدرت و منابع تغذیه است.

ساختار کم‌نویز و افت ولتاژ پایین نیز از ویژگی‌هایی است که Shindengen برای این سری مطرح کرده است. با این حال، جریان واقعی قابل استفاده باید بر اساس هیت‌سینک، دمای محیط، تهویه، روش نصب و شرایط واقعی مدار محاسبه شود.

پکیج و ابعاد LL25XB60

LL25XB60 در پکیج 5S شرکت Shindengen و از نوع Compact SIP / Thin SIP ارائه شده است. در کاتالوگ رسمی Shindengen، این قطعه در گروه Bridge Diodes با ساختار Through Hole قرار گرفته و ابعاد کلی نمونه در حدود 30 × 7.5 × 4.6 میلی‌متر است.

وزن معمول این قطعه در دیتاشیت حدود 7.1 گرم اعلام شده است. چهار پایه آن در یک ردیف قرار دارند و به همین دلیل از نظر ظاهری به پل‌های دیود تخت و شانه‌ای شباهت دارد. این ساختار باعث می‌شود برای نصب روی PCB و استفاده همراه با سیستم خنک‌کننده مناسب کاربردی باشد.

برای نصب دارای هیت‌سینک، حداکثر گشتاور مجاز 0.8 نیوتن‌متر و گشتاور پیشنهادی 0.5 نیوتن‌متر اعلام شده است. رعایت شرایط نصب حرارتی در این قطعه اهمیت زیادی دارد، زیرا مشخصه جریان 25 آمپر در دیتاشیت تحت شرایط مشخصی با هیت‌سینک تعریف شده است.

تفاوت LL25XB60 با پل دیودهای مشابه

کد LL25XB60 ترکیبی از مشخصات اصلی این مدل را نشان می‌دهد و این قطعه در دیتاشیت Shindengen به‌عنوان یک پل دیود 600 ولت و 25 آمپر معرفی شده است. در همان گروه محصول، مدل‌هایی با جریان یا مشخصات متفاوت نیز وجود دارند؛ بنابراین صرفاً مشابه‌بودن ظاهر قطعه برای جایگزینی کافی نیست.

برای مثال، LL15XB60 نیز در پکیج 5S قرار دارد اما جریان متوسط مستقیم آن 15 آمپر است، در حالی که LL25XB60 برای 25 آمپر مشخص شده است. همچنین مدل LK25XB60 نیز 600 ولت و 25 آمپر است، اما مشخصات الکتریکی آن با LL25XB60 یکسان نیست؛ بنابراین هنگام جایگزینی باید کد کامل قطعه و دیتاشیت بررسی شود.

نکات مهم هنگام خرید پل دیود LL25XB60

در زمان خرید پل دیود 25A 600V تخت شانه ای LL25XB60 بهتر است کد کامل قطعه و برند Shindengen بررسی شود. این مدل با LL15XB60، LK25XB60 یا سایر پل‌های هم‌اندازه یکسان نیست و مشخصات الکتریکی هر مدل باید جداگانه بررسی شود.

نکته مهم دیگر، شرایط حرارتی است. عدد 25 آمپر در دیتاشیت برای استفاده با هیت‌سینک و شرایط مشخص حرارتی تعیین شده و بدون هیت‌سینک، جریان متوسط اعلام‌شده بسیار پایین‌تر است. بنابراین در مدارهای با جریان بالا باید برای دفع حرارت پل دیود برنامه‌ریزی شود.

همچنین هنگام جایگزینی، ورودی‌های AC و خروجی‌های مثبت و منفی باید مطابق علامت‌گذاری بدنه و نقشه پایه‌ها متصل شوند. اشتباه در اتصال ترمینال‌های پل می‌تواند باعث عملکرد نادرست یا آسیب به سایر قطعات مدار شود.

مزایا و ویژگی‌های پل دیود LL25XB60

یکی از ویژگی‌های مهم LL25XB60، ترکیب ولتاژ معکوس 600 ولت و جریان متوسط 25 آمپر در یک پکیج نسبتاً فشرده است. Shindengen همچنین این مدل را با عنوان Low Noise و Low VF معرفی کرده و برای آن ظرفیت جریان بالا و انتقال حرارت مناسب را در نظر گرفته است.

ساختار Thin SIP و چهارپایه بودن این پل دیود، استفاده از آن را در بردهایی که فضای نصب محدودتری نسبت به ماژول‌های بزرگ‌تر دارند راحت‌تر می‌کند. البته برای استفاده در جریان‌های بالا، شرایط نصب و خنک‌کاری همچنان بخش مهمی از طراحی را تشکیل می‌دهد.

سوالات متداول درباره پل دیود LL25XB60

پل دیود LL25XB60 چیست؟

LL25XB60 یک پل دیود چهارپایه برند Shindengen است که برای یکسوسازی برق AC استفاده می‌شود و در مشخصات اصلی خود ولتاژ معکوس 600 ولت و جریان متوسط 25 آمپر دارد.

جریان واقعی LL25XB60 چقدر است؟

در دیتاشیت، جریان متوسط مستقیم 25 آمپر در شرایط استفاده با هیت‌سینک و دمای کیس 113 درجه سانتی‌گراد مشخص شده است. در حالت نصب روی بستر Glass-Epoxy و دمای محیط 25 درجه سانتی‌گراد، مقدار اعلام‌شده 3.6 آمپر است؛ بنابراین جریان واقعی به شرایط حرارتی مدار وابسته است.

ولتاژ پل دیود LL25XB60 چقدر است؟

ولتاژ معکوس تکرارشونده این مدل 600 ولت است. این پارامتر نشان‌دهنده حداکثر ولتاژ معکوس تکرارشونده تعیین‌شده برای دیودهای داخلی پل در شرایط دیتاشیت است.

پکیج LL25XB60 چیست؟

پکیج این مدل 5S است و Shindengen آن را به‌عنوان یک Compact SIP / Thin SIP معرفی می‌کند. ابعاد کلی قطعه تقریباً 30 در 7.5 در 4.6 میلی‌متر است.

LL25XB60 چند پایه دارد؟

این پل دیود دارای 4 پایه است که دو پایه برای ورودی‌های AC و دو پایه برای خروجی مثبت و منفی استفاده می‌شوند. علامت‌های +، ~، ~ و − روی نقشه و بدنه برای تشخیص ترمینال‌ها به کار رفته‌اند.

آیا LL25XB60 برای منابع تغذیه مناسب است؟

بله. پل دیود LL25XB60 برای یکسوسازی در مدارهای قدرت و منابع تغذیه کاربرد دارد. Shindengen نیز از این مدل در یک مدار مرجع PFC با ورودی AC 85 تا 264 ولت و توان 900 وات استفاده کرده است.

افت ولتاژ پل دیود LL25XB60 چقدر است؟

افت ولتاژ مستقیم این قطعه در جریان 12.5 آمپر، طبق دیتاشیت، مقدار معمول 0.87 ولت و حداکثر 0.92 ولت به‌ازای هر دیود دارد.

آیا برای LL25XB60 هیت‌سینک لازم است؟

عدد 25 آمپر در دیتاشیت تحت شرایط مشخص و با هیت‌سینک تعریف شده است. بنابراین در کاربردهای جریان بالا باید شرایط حرارتی، دمای محیط و روش دفع حرارت در طراحی در نظر گرفته شود.

جمع‌بندی خرید

پل دیود 25A 600V تخت شانه ای LL25XB60 برند Shindengen یک پل یکسوساز قدرت در پکیج Thin SIP است که برای ولتاژ معکوس 600 ولت و جریان متوسط 25 آمپر در شرایط مشخص حرارتی طراحی شده است. ساختار چهارپایه، ابعاد جمع‌وجور، افت ولتاژ مستقیم پایین و ویژگی Low Noise از مشخصات مهم این مدل هستند.

در هنگام جایگزینی این قطعه، علاوه بر ولتاژ و جریان، پکیج 5S، نوع پایه‌ها، شرایط خنک‌کاری و مشخصات مدل دقیق باید بررسی شود. عدد 25 آمپر مربوط به شرایط مشخص‌شده در دیتاشیت است و برای انتخاب هیت‌سینک و شرایط کاری واقعی باید شرایط حرارتی مدار نیز در نظر گرفته شود.
