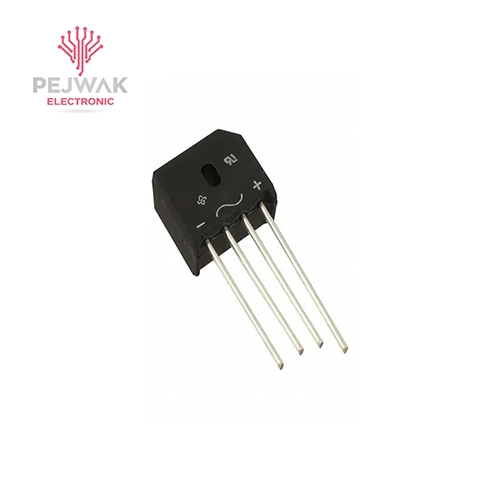

پل دیود 2A 1000V تخت شانه ای KBP210

معرفی KBP210

پل دیود KBP210 یک یکسوساز پل (Bridge Rectifier) تک‌فاز است که از چهار دیود سیلیکونی در پیکربندی پل تشکیل شده و برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) طراحی شده است. این قطعه با تحمل ولتاژ 1000 ولت و جریان 2 آمپر، در مدارات تغذیه و کاربردهای الکترونیکی مختلف استفاده می‌شود. طراحی تخت شانه‌ای آن امکان نصب آسان و خنک‌سازی مناسب را فراهم می‌کند.

کاربردهای رایج KBP210

• منابع تغذیه: استفاده در آداپتورها، شارژرها و منابع تغذیه سوئیچینگ.
• الکترونیک مصرفی: در دستگاه‌هایی مانند تلویزیون، سیستم‌های صوتی و روشنایی LED.
• ریسه‌های شلنگی 220 ولت: یکسوسازی جریان برای تغذیه LEDها.
• اتوماسیون صنعتی: در سیستم‌های کنترلی و درایورهای موتور.
• پروژه‌های DIY: مناسب برای ساخت مدارهای تغذیه در پروژه‌های الکترونیکی.

نحوه عملکرد KBP210

پل دیود KBP210 جریان متناوب (AC) را از دو پایه ورودی دریافت کرده و با استفاده از چهار دیود داخلی، هر دو نیم‌سیکل مثبت و منفی را به جریان مستقیم (DC) تبدیل می‌کند. خروجی DC از دو پایه دیگر (+ و -) ارائه می‌شود. برای حذف نوسانات خروجی، معمولاً از یک خازن فیلتر (مانند خازن الکترولیتی) در خروجی استفاده می‌شود. این قطعه به‌صورت موازی در خروجی اتوترانس یا منبع AC متصل می‌شود.

مزایا KBP210

• تحمل ولتاژ بالا: مناسب برای کاربردهای با ولتاژ تا 1000 ولت.
• جریان مناسب: ایده‌آل برای مدارات با جریان متوسط تا 2 آمپر.
• نصب آسان: طراحی تخت شانه‌ای با پایه‌های مناسب برای لحیم‌کاری دستی یا خودکار.
• هزینه مقرون‌به‌صرفه: تولید انبوه و قیمت مناسب.
• دوام بالا: مقاومت در برابر دماهای بالا و شرایط سخت.

نکات مهم و توصیه‌ها KBP210

خنک‌سازی: در جریان‌های نزدیک به 2 آمپر (مثلاً 1.5 آمپر)، داغ شدن ممکن است رخ دهد. استفاده از هیت‌سینک توصیه می‌شود، به‌ویژه در محیط‌های گرم یا مرطوب.
ایمنی الکتریکی: هنگام نصب، برق را قطع کنید و از عایق‌بندی مناسب استفاده کنید. دانش پایه الکترونیک برای کار با این قطعه ضروری است.
فیلتر خروجی: برای کاهش ریپل (نوسانات) در خروجی DC، یک خازن (مانند 100µF تا 1000µF) به خروجی اضافه کنید.
بررسی دیتاشیت: ابعاد دقیق و مشخصات الکتریکی (مانند جریان نشتی یا مقاومت حرارتی) را از دیتاشیت سازنده (مانند SEP یا Vishay) بررسی کنید.
جریان و ولتاژ: مطمئن شوید که ولتاژ و جریان مدار از مشخصات KBP210 (1000V و 2A) تجاوز نمی‌کند. برای جریان‌های بالاتر، مدل‌هایی مانند KBL410 (4A) یا GBJ1510 (15A) را در نظر بگیرید.

خرید دیود KBP210

برای خرید دیود مدل ( KBP210 ) به صورت عمده از وبسایت پژواک الکترونیک میتوانید با کارشناسان فروش ما در ارتباط باشید و یا از لینک خرید استفاده کنید .
