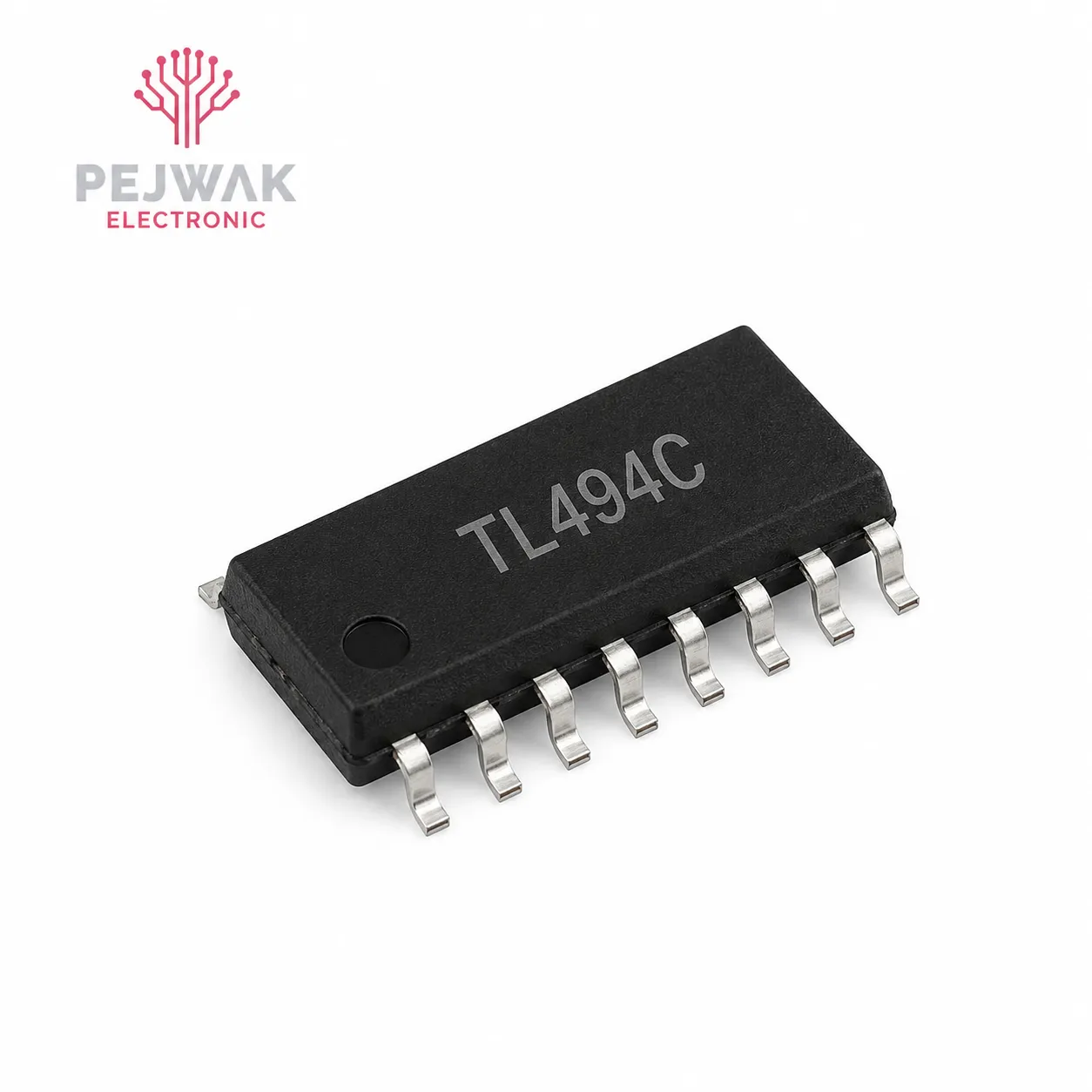

آی سی SMD مدل TL494 پکیج SOP16

معرفی آی سی SMD مدل TL494 پکیج SOP16 | قیمت و مشخصات

آی سی SMD مدل TL494 پکیج SOP16 یک کنترلر مدولاسیون پهنای پالس یا PWM است که برای کنترل مدارهای منبع تغذیه و مبدل‌های سوئیچینگ طراحی شده است. این آی‌سی مجموعه‌ای از بخش‌های موردنیاز برای تولید و کنترل سیگنال PWM را در یک تراشه قرار داده و به همین دلیل در طراحی منابع تغذیه سوئیچینگ کاربرد زیادی دارد.

TL494 دارای دو تقویت‌کننده خطا، نوسان‌ساز داخلی قابل تنظیم، کنترل زمان مرده، فلیپ‌فلاپ کنترل پالس، مرجع داخلی 5 ولت و مدار کنترل خروجی است. این ساختار اجازه می‌دهد عملکرد PWM بر اساس نیاز مدار تنظیم شود.

نسخه موردنظر در این محصول SOP16 است؛ یعنی قطعه در پکیج نصب سطحی 16 پایه قرار دارد. شرکت Texas Instruments برای TL494 پکیج‌های SOP-16، SOIC-16، TSSOP-16 و PDIP-16 را معرفی کرده است.

آی سی TL494 چگونه کار می‌کند؟

وظیفه اصلی آی سی SMD مدل TL494 پکیج SOP16 تولید و کنترل پالس‌هایی است که برای کنترل بخش سوئیچینگ مدار استفاده می‌شوند.

در یک منبع تغذیه سوئیچینگ، لازم است زمان روشن و خاموش بودن کلیدهای قدرت به شکل کنترل‌شده تغییر کند. TL494 با ایجاد سیگنال PWM این امکان را فراهم می‌کند که انرژی منتقل‌شده به بخش خروجی مدار کنترل شود.

این آی‌سی یک نوسان‌ساز داخلی دارد که فرکانس کاری آن با استفاده از مقاومت و خازن خارجی تعیین می‌شود. پایه‌های RT و CT برای تنظیم فرکانس نوسان‌ساز استفاده می‌شوند.

نقش PWM در TL494

PWM یا مدولاسیون پهنای پالس، روشی برای کنترل مدت زمان روشن بودن پالس نسبت به دوره تناوب آن است.

در TL494 مدار کنترل PWM با استفاده از سیگنال نوسان‌ساز و اطلاعات دریافتی از تقویت‌کننده‌های خطا، عرض پالس خروجی را کنترل می‌کند.

به این ترتیب می‌توان از تغییرات ورودی یا خروجی مدار برای تنظیم نحوه سوئیچ‌کردن بخش قدرت استفاده کرد.

دو تقویت‌کننده خطا در TL494

یکی از بخش‌های مهم آی سی TL494 وجود دو تقویت‌کننده خطا است. این دو تقویت‌کننده امکان دریافت و مقایسه سیگنال‌های مربوط به کنترل مدار را فراهم می‌کنند.

هر تقویت‌کننده دارای ورودی معکوس‌کننده و غیرمعکوس‌کننده است. این ورودی‌ها در پایه‌های مربوط به دو تقویت‌کننده داخلی قرار گرفته‌اند.

وجود دو تقویت‌کننده خطا باعث می‌شود طراحی مدار کنترل انعطاف بیشتری داشته باشد و بتوان از ساختار داخلی TL494 برای کنترل دقیق‌تر مدار استفاده کرد.

کنترل بازخورد در TL494

پایه FEEDBACK نیز در ساختار کنترل این آی‌سی قرار دارد. سیگنال بازخورد می‌تواند در فرآیند کنترل PWM مورد استفاده قرار بگیرد.

در یک منبع تغذیه، بازخورد معمولاً اطلاعاتی درباره وضعیت خروجی مدار در اختیار بخش کنترل قرار می‌دهد تا عملکرد سوئیچینگ متناسب با شرایط مدار تنظیم شود.

نوسان‌ساز داخلی TL494

آی سی SMD مدل TL494 پکیج SOP16 دارای یک نوسان‌ساز داخلی قابل تنظیم است.

مقاومت متصل به پایه RT و خازن متصل به پایه CT در تعیین فرکانس نوسان‌ساز نقش دارند. بنابراین طراح مدار می‌تواند با انتخاب مقادیر مناسب برای این دو قطعه، فرکانس موردنیاز را تنظیم کند.

فرکانس کاری نوسان‌ساز داخلی TL494 می‌تواند تا 300 کیلوهرتز تنظیم شود.

این ویژگی باعث می‌شود TL494 برای طراحی انواع مدارهای کنترل PWM انعطاف مناسبی داشته باشد.

کنترل زمان مرده در TL494

یکی دیگر از بخش‌های مهم آی سی TL494، مدار کنترل زمان مرده یا Dead-Time Control است.

زمان مرده فاصله‌ای است که برای جلوگیری از فعال شدن نامناسب خروجی‌ها در نظر گرفته می‌شود. TL494 دارای ورودی اختصاصی DTC برای کنترل این بخش است.

این قابلیت به‌خصوص در ساختارهایی که خروجی‌ها به‌صورت پوش‌پول کار می‌کنند اهمیت دارد.

خروجی‌های TL494

آی سی SMD مدل TL494 پکیج SOP16 دارای دو ترانزیستور خروجی داخلی است.

خروجی‌های داخلی می‌توانند در حالت تک‌خروجی یا پوش‌پول مورد استفاده قرار بگیرند. انتخاب نحوه عملکرد خروجی‌ها از طریق پایه کنترل خروجی انجام می‌شود.

ترانزیستورهای خروجی TL494 قابلیت جذب یا تأمین جریان تا 200 میلی‌آمپر را دارند.

این خروجی‌ها برای اتصال مستقیم به بخش قدرت با هر سطح جریان طراحی نشده‌اند و در مدارهای عملی، نحوه اتصال آن‌ها باید متناسب با ساختار بخش سوئیچینگ انتخاب شود.

خروجی پوش‌پول

در حالت پوش‌پول، دو خروجی TL494 به‌صورت نوبتی کنترل می‌شوند. ساختار داخلی این آی‌سی از ایجاد دو پالس پشت‌سرهم روی یک خروجی در حالت پوش‌پول جلوگیری می‌کند.

این قابلیت در مدارهای منبع تغذیه و مبدل‌هایی که از ساختار پوش‌پول استفاده می‌کنند اهمیت دارد.

مرجع داخلی 5 ولت

یکی از امکانات کاربردی TL494 وجود یک تنظیم‌کننده داخلی برای تولید ولتاژ مرجع 5 ولت است.

این مرجع داخلی دارای دقت 5 درصد است و از طریق پایه REF در دسترس قرار می‌گیرد.

وجود این مرجع باعث می‌شود در طراحی مدار کنترل، یک منبع مرجع داخلی در اختیار بخش‌های مختلف مدار قرار داشته باشد.

کاربرد آی سی SMD مدل TL494 پکیج SOP16

آی سی SMD مدل TL494 پکیج SOP16 به‌طور اصلی برای کنترل منابع تغذیه و مدارهای تبدیل توان استفاده می‌شود. این آی‌سی برای توپولوژی‌هایی مانند بوست، باک، فلای‌بک، پوش‌پول و SEPIC نیز معرفی شده است.

از کاربردهای مشخص TL494 می‌توان به کنترل منابع تغذیه AC/DC، منابع تغذیه سرورها، منابع تغذیه کامپیوترهای رومیزی، اینورترهای خورشیدی و برخی تجهیزات الکترونیکی اشاره کرد.

استفاده در منابع تغذیه سوئیچینگ

یکی از مهم‌ترین کاربردهای آی سی TL494 کنترل مدارهای منبع تغذیه سوئیچینگ است.

این آی‌سی بخش‌های مختلف تولید PWM، بازخورد، کنترل زمان مرده و خروجی را در خود جای داده و به همین دلیل می‌تواند بخش کنترل یک منبع تغذیه را ساده‌تر کند.

استفاده در مبدل‌های توان

TL494 در توپولوژی‌های مختلف مبدل توان نیز قابل استفاده است. از جمله این ساختارها می‌توان به باک، بوست، فلای‌بک، پوش‌پول و SEPIC اشاره کرد.

نوع توپولوژی و نحوه اتصال پایه‌ها به طراحی مدار بستگی دارد و خود TL494 الزاماً به یک نوع مبدل محدود نیست.

پکیج SOP16 آی سی TL494

آی سی SMD مدل TL494 پکیج SOP16 دارای 16 پایه است. در مشخصات Texas Instruments، پکیج SOP با 16 پایه و ابعاد بدنه حدود 10.2 × 7.8 میلی‌متر معرفی شده است.

این موضوع با عنوان محصول نیز هماهنگ است؛ یعنی برخلاف نسخه‌ای که قبلاً با عنوان SOP8 مطرح شد، TL494 در پکیج SOP16 قرار دارد و 16 پایه دارد.

در زمان تعویض قطعه روی برد، تعداد پایه و آرایش آن‌ها اهمیت زیادی دارد؛ بنابراین نسخه SOP16 نباید با پکیج‌های دیگر TL494 اشتباه گرفته شود.

پایه‌های مهم TL494

در TL494 پایه‌های مختلف وظایف مشخصی دارند. پایه‌های 1 و 2 مربوط به ورودی‌های تقویت‌کننده خطای اول و پایه‌های 15 و 16 مربوط به تقویت‌کننده خطای دوم هستند.

پایه 3 برای بازخورد، پایه 4 برای کنترل زمان مرده، پایه‌های 5 و 6 برای CT و RT، پایه 7 برای زمین و پایه 12 برای تغذیه مثبت استفاده می‌شوند. پایه 14 نیز خروجی مرجع 5 ولت است.

پایه‌های 8 و 9 به خروجی اول و پایه‌های 10 و 11 به خروجی دوم مربوط هستند و پایه 13 نحوه عملکرد خروجی را کنترل می‌کند.

ولتاژ تغذیه TL494

برای TL494، حداکثر ولتاژ تغذیه 40 ولت اعلام شده است. این آی‌سی در رده کنترلرهای PWM با قابلیت کار در مدارهای مختلف منبع تغذیه قرار می‌گیرد.

محدوده دمای کاری نیز برای نسخه TL494 از 0 تا 70 درجه سانتی‌گراد مشخص شده و نسخه TL494I محدوده 40- تا 85 درجه سانتی‌گراد دارد.

به همین دلیل هنگام انتخاب قطعه برای یک مدار مشخص، پسوند کامل مدل اهمیت دارد.

تفاوت TL494 با TL494I

TL494 و TL494I از یک خانواده هستند اما محدوده دمای کاری آن‌ها یکسان نیست.

برای TL494 محدوده دمای کاری 0 تا 70 درجه سانتی‌گراد و برای TL494I محدوده 40- تا 85 درجه سانتی‌گراد اعلام شده است.

بنابراین اگر روی قطعه کد کامل شامل پسوند مشخصی وجود دارد، بهتر است همان کد مبنای انتخاب قطعه جایگزین قرار گیرد.

هنگام خرید آی سی SMD مدل TL494 پکیج SOP16 به چه نکاتی توجه کنیم؟

مهم‌ترین مورد، تطابق کد TL494 و پکیج SOP16 است.

این مدل 16 پایه دارد و باید با بردی که برای همین نوع پکیج طراحی شده هماهنگ باشد. اگر قطعه برای تعمیر یک برد تهیه می‌شود، تعداد پایه‌ها و آرایش آن‌ها باید با نمونه قبلی مطابقت داشته باشد.

همچنین TL494 با پکیج‌های دیگری مانند SOIC-16 و TSSOP-16 نیز عرضه می‌شود؛ بنابراین صرفاً 16 پایه بودن برای تشخیص پکیج کافی نیست.

سوالات متداول درباره آی سی SMD مدل TL494 پکیج SOP16

آی سی SMD مدل TL494 پکیج SOP16 چیست؟

آی سی SMD مدل TL494 پکیج SOP16 یک کنترلر PWM است که برای کنترل منابع تغذیه و مبدل‌های سوئیچینگ استفاده می‌شود.

TL494 چند پایه دارد؟

نسخه SOP16 آی‌سی TL494 دارای 16 پایه است.

TL494 چند خروجی دارد؟

TL494 دارای دو خروجی است که می‌توانند به‌صورت تک‌خروجی یا پوش‌پول تنظیم شوند.

TL494 چند تقویت‌کننده خطا دارد؟

این آی‌سی دارای دو تقویت‌کننده خطا است.

فرکانس کاری TL494 چقدر است؟

نوسان‌ساز داخلی TL494 قابل تنظیم است و فرکانس آن تا 300 کیلوهرتز می‌رسد.

TL494 در چه مدارهایی استفاده می‌شود؟

این کنترلر در مدارهای کنترل منابع تغذیه و مبدل‌های توان، از جمله ساختارهای باک، بوست، فلای‌بک، پوش‌پول و SEPIC کاربرد دارد.
