آی سی TL431

معرفی ترانزیستور TL431

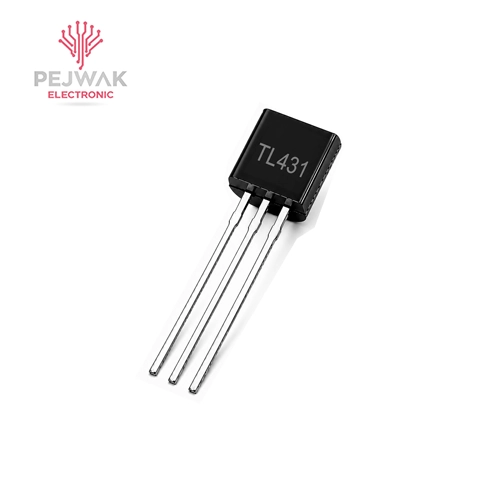

TL431 یک رگولاتور شنت قابل برنامه‌ریزی (Programmable Shunt Voltage Reference) است و برخلاف تصور، ترانزیستور نیست، بلکه یک آی‌سی (مدار مجتمع) سه‌پین است که به عنوان مرجع ولتاژ دقیق ی رگولاتور ولتاژ در مدارات الکترونیکی استفاده می‌شود. این قطعه به دلیل دقت بالا، هزینه پایین، و انعطاف‌پذیری در تنظیم ولتاژ، بسیار پرکاربرد است. TL431 معمولاً در پکیج‌های TO-92، SOT-23، یا SOIC عرضه می‌شود و به طور گسترده در منابع تغذیه و مدارات کنترلی استفاده می‌شود.

ویژگی‌های ترانزیستور TL431

عملکرد مشابه یک دیود زنر قابل تنظیم با دقت بالا
پاسخ سریع به تغییرات ولتاژ
مصرف جریان پایین
مناسب برای مدارات آنالوگ و دیجیتال

کاربردهای رایج ترانزیستور TL431

• منابع تغذیه سوئیچینگ: تنظیم ولتاژ خروجی در منابع تغذیه (SMPS).
• مرجع ولتاژ: ارائه ولتاژ مرجع دقیق در مدارات آنالوگ.
• کنترل حلقه بازخورد: در مدارات فیدبک برای تنظیم ولتاژ یا جریان.
• شارژرها: کنترل ولتاژ و جریان در شارژرهای باتری.
• مدارات محافظ: محافظت در برابر اضافه‌ولتاژ یا اضافه‌جریان.
• پروژه‌های DIY: استفاده در مدارات تنظیم ولتاژ یا مرجع ولتاژ برای میکروکنترلرها.

مزایا ترانزیستور TL431

• دقت بالا: ولتاژ مرجع با تلرانس کم (±0.5% در مدل‌های A).
• انعطاف‌پذیری: قابلیت تنظیم ولتاژ از 2.5 تا 36 ولت.
• هزینه پایین: تولید انبوه و قیمت مقرون‌به‌صرفه.
• اندازه کوچک: پکیج‌های متنوع برای کاربردهای مختلف.
• پایداری حرارتی: عملکرد خوب در محدوده دمایی گسترده.

نکات مهم و توصیه‌ها برای ترانزیستور TL431

• تنظیم ولتاژ: برای تنظیم دقیق ولتاژ، از مقاومت‌های با تلرانس پایین (1% یا کمتر) استفاده کنید.
• جریان کاتد: حداقل جریان کاتد (1 میلی‌آمپر) را تأمین کنید تا TL431 به درستی عمل کند.
• محافظت: در مدارات با نویز بالا، از خازن بای‌پس (معمولاً 0.1 میکروفاراد) بین پایه‌های کاتد و آند استفاده کنید.
• محدودیت توان: توان اتلافی (P = V_KA × I_K) را در محدوده مجاز نگه دارید و در صورت نیاز از هیت‌سینک استفاده کنید.
• انتخاب مدل: مدل‌های TL431A (دقت ±0.5%)، TL431B (دقت ±1%)، و TL431C (دقت ±2%) را بر اساس نیاز پروژه انتخاب کنید.
• جایگزین‌ها: قطعات مشابه شامل LM431، KA431، یا AS431 هستند. برای جایگزینی، دیتاشیت‌ها را مقایسه کنید.
• تست: برای بررسی سلامت، ولتاژ مرجع (2.495 ولت) را با مولتی‌متر در مدار تست کنید.
• دیتاشیت: برای مشخصات دقیق (مانند منحنی‌های عملکرد یا جریان بایاس)، دیتاشیت TL431 از سازندگان مانند Texas Instruments یا ON Semiconductor را بررسی کنید.

توصیه‌ها برای خرید ترانزیستور TL431

• مدل خاص (مانند TL431A، TL431B، یا پکیج TO-92/SOT-23) را بر اساس نیاز پروژه انتخاب کنید.
• موجودی را بررسی کنید، زیرا تقاضای بالا ممکن است باعث کمبود موقت شود.

خرید ترانزیستور TL431 :

برای خرید ترانزیستور TL431 و خرید ترانزیستور بی جی تی و انواع دیگر ترانزیستور‌ها می‌توانید به سایت پژواک الکترونیک مراجعه کنید .

پژواک الکترونیک در زمینه فروش و عرضه انواع لوازم و قطعات الکترونیکی به صورت تخصصی فعالیت دارد .
