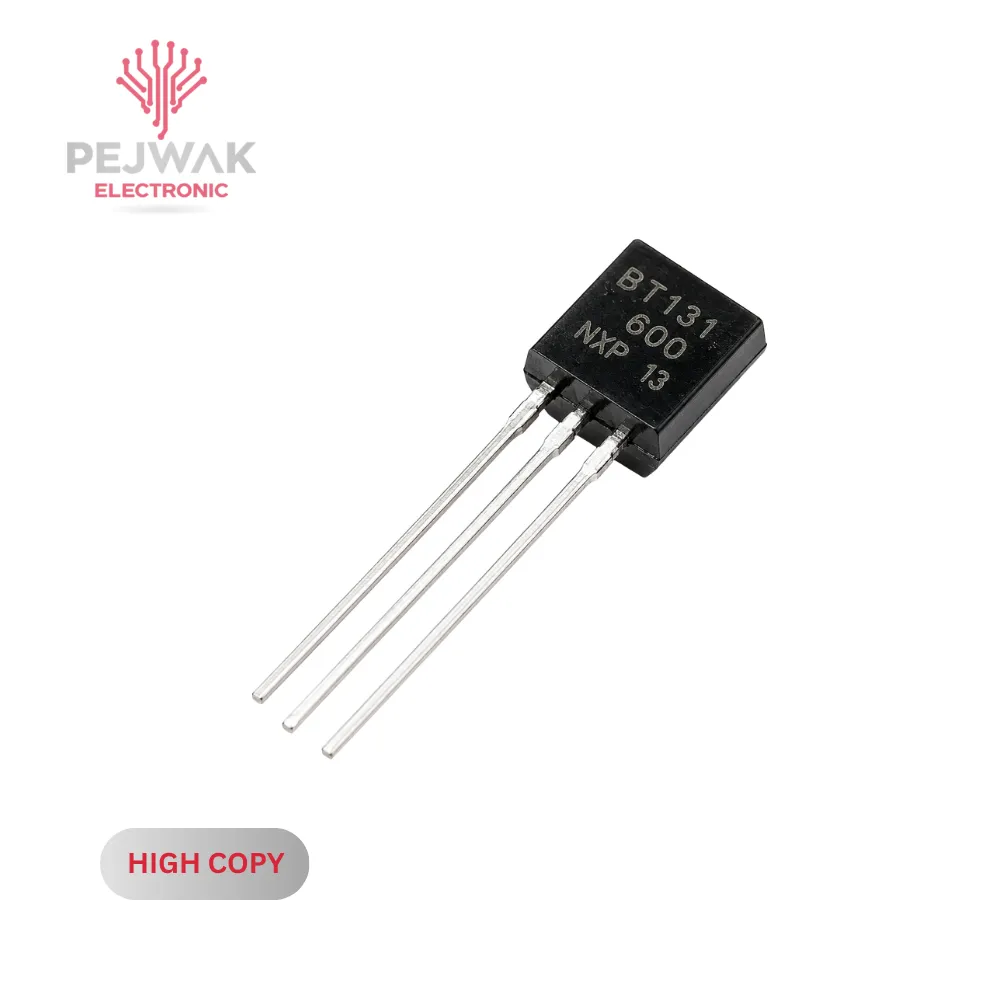

ترایاک BT131

معرفی ترایاک BT131

ترایاک BT131 یک قطعه نیمه‌هادی سه‌پایه برای کنترل و قطع‌و‌وصل جریان متناوب یا AC است. این قطعه بیشتر در مدارهای کم‌قدرت مانند دیمر لامپ، کنترل فن، موتورهای کوچک، هیتر و بردهای لوازم خانگی استفاده می‌شود.

مدل رایج این قطعه با نام BT131-600 عرضه می‌شود که می‌تواند در حالت خاموش ولتاژی تا حدود 600 V را تحمل کند. پکیج کوچک TO-92 و حساسیت بالای گیت، BT131 را به گزینه‌ای مناسب برای بردهای الکترونیکی کم‌حجم تبدیل کرده است.

نحوه عملکرد ترایاک BT131

ترایاک BT131 مانند یک کلید الکترونیکی دوطرفه در مدار AC عمل می‌کند. با اعمال جریان مناسب به پایه گیت، مسیر میان دو پایه اصلی ترایاک وصل می‌شود و جریان متناوب از آن عبور می‌کند.

پس از روشن‌شدن، ترایاک تا زمانی در حالت هدایت باقی می‌ماند که جریان عبوری از مقدار جریان نگهدارنده کمتر شود. در برق متناوب، این اتفاق معمولاً هنگام عبور موج از نقطه صفر رخ می‌دهد.

مشخصات فنی ترایاک BT131

نوع قطعه: ترایاک حساس به گیت
مدل رایج: BT131-600
ولتاژ حالت خاموش: 600 V
جریان مؤثر حالت روشن: 1 A
جریان هجومی لحظه‌ای: حدود 12.5 A
افت ولتاژ حالت روشن: حداکثر حدود 1.5 V
جریان تحریک گیت: حدود 3 تا 7 mA
جریان نگهدارنده: حداکثر حدود 5 mA
دمای کاری پیوند: حداکثر 125 °C
پکیج: TO-92
تعداد پایه: 3 پایه
نوع نصب: Through Hole

مشخصات دقیق ممکن است با توجه به برند سازنده و پسوند کامل قطعه کمی متفاوت باشد.

پایه‌بندی ترایاک BT131

در پکیج رایج TO-92، هنگامی که سطح صاف قطعه روبه‌روی شما و پایه‌ها رو به پایین باشند، ترتیب پایه‌ها از چپ به راست معمولاً به صورت زیر است:

پایه اول: T1
پایه دوم: Gate
پایه سوم: T2

بهتر است قبل از نصب، پایه‌بندی قطعه با دیتاشیت همان برند بررسی شود.

کاربردهای ترایاک BT131

ترایاک BT131 در مدارهای مختلفی استفاده می‌شود، از جمله:

کنترل روشنایی و دیمر لامپ، کنترل سرعت فن، راه‌اندازی موتورهای کوچک AC، کنترل هیترهای کم‌مصرف، بردهای لوازم خانگی، تایمرهای الکترونیکی و مدارهای سوئیچینگ برق شهر.

مزایای ترایاک BT131

ابعاد کوچک، قیمت مناسب، حساسیت بالای گیت، قابلیت کنترل دوطرفه جریان AC، نصب آسان روی برد و نیاز به جریان کم برای تحریک از مهم‌ترین مزایای BT131 هستند.

این قطعه فاقد کنتاکت مکانیکی است؛ بنابراین در زمان سوئیچ‌کردن صدای اضافه ایجاد نمی‌کند و برای مدارهایی با تعداد دفعات قطع‌و‌وصل بالا مناسب است.

نکات مهم استفاده

BT131 برای بارهای کم‌قدرت طراحی شده است و نباید برای مصرف‌کننده‌های پرجریان استفاده شود. در بارهای سلفی مانند فن و موتور، بهتر است از مدار اسنابر، وریستور یا تجهیزات حفاظتی مناسب استفاده شود.

برای کنترل ترایاک با میکروکنترلر نیز استفاده از اپتوترایاک باعث جداسازی مدار فرمان از برق شهر می‌شود. هنگام کار با مدارهای AC باید فاصله ایمنی مسیرها، جریان بار و گرمای تولیدشده در قطعه بررسی شود.

جمع‌بندی

ترایاک BT131 یک قطعه کوچک و کاربردی برای کنترل بارهای AC کم‌قدرت است. این قطعه به دلیل تحمل ولتاژ مناسب، گیت حساس و پکیج TO-92 در دیمرها، کنترل فن، هیتر و بردهای لوازم خانگی کاربرد زیادی دارد.

برای خرید ترایاک BT131 و سایر قطعات الکترونیکی موردنیاز خود می‌توانید از طریق پژواک الکترونیک اقدام کنید. پژواک الکترونیک با تأمین تخصصی قطعات الکترونیکی، امکان استعلام موجودی، دریافت مشاوره و تهیه قطعات مناسب برای تعمیرات، تولید و پروژه‌های الکترونیکی را فراهم کرده است.
