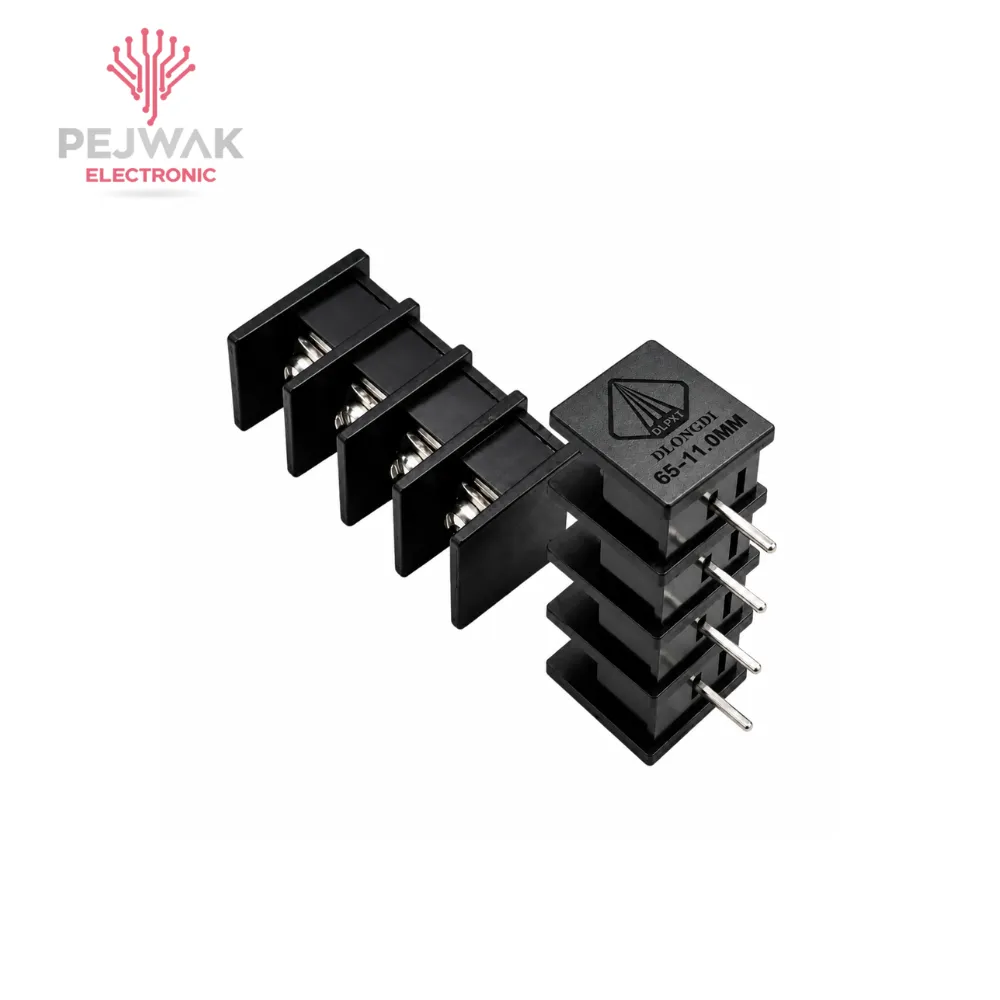

ترمینال روبردی 4 پین مدل PX65

معرفی ترمینال روبردی 4 پین مدل PX65

ترمینال روبردی 4 پین مدل PX65 یک قطعه اتصال برای برقراری ارتباط بین سیم‌ها و برد مدار چاپی است. این نوع ترمینال روی PCB نصب می‌شود و امکان ایجاد چند مسیر اتصال در یک نقطه مشخص از برد را فراهم می‌کند.

مدل چهارپین PX65 برای مدارهایی کاربرد دارد که به 4 مسیر اتصال مستقل نیاز دارند. استفاده از ترمینال روبردی باعث می‌شود سیم‌کشی مرتب‌تر باشد و در زمان مونتاژ، تعمیر یا سرویس، دسترسی به محل اتصال سیم‌ها ساده‌تر شود.

PAXT در حوزه تولید ترمینال‌های PCB و کانکتورهای الکتریکی فعالیت دارد و محصولات این شرکت در خانواده‌هایی مانند ترمینال‌های پیچی، فنری و کانکتورهای بردی عرضه می‌شوند. با این حال، مدل PX65 در فهرست فعلی محصولات وب‌سایت رسمی PAXT قابل تأیید پیدا نشد؛ بنابراین مشخصات دقیق مکانیکی و الکتریکی این مدل را نباید از مدل‌های مشابه PAXT برداشت کرد.

مشخصات فنی ترمینال PX65 چهار پین

ترمینال روبردی PX65 در این نسخه دارای 4 پین است و هر پین یک مسیر اتصال را بین ترمینال و مدار PCB ایجاد می‌کند. تعداد پایه‌ها یکی از مشخصات اصلی این محصول است، اما برای انتخاب دقیق ترمینال، عوامل مکانیکی مانند فاصله پایه‌ها و ابعاد بدنه نیز اهمیت دارند.

در ترمینال‌های روبردی، Pitch، ابعاد بدنه، شکل پایه‌ها، نوع اتصال سیم و روش نصب روی PCB مستقیماً روی امکان جایگزینی قطعه تأثیر می‌گذارند. برای همین، اگر PX65 را برای تعمیر یک برد تهیه می‌کنید، بهتر است نمونه جدید از نظر محل قرارگیری پایه‌ها با قطعه قبلی مقایسه شود.

مشخصات الکتریکی مانند جریان و ولتاژ نامی نیز به مدل دقیق بستگی دارند. در محصولات رسمی PAXT، حتی ترمینال‌های PCB با ظاهر و تعداد پایه مشابه می‌توانند مشخصات متفاوتی داشته باشند؛ برای نمونه مدل PX306-5.0 دارای جریان نامی 16 آمپر، ولتاژ نامی 250 ولت و Pitch برابر 5 میلی‌متر است، اما این اعداد مربوط به PX306-5.0 هستند و نباید به PX65 نسبت داده شوند.

نحوه عملکرد ترمینال روبردی 4 پین

ترمینال روبردی برای انتقال اتصال الکتریکی بین سیم و مسیرهای PCB استفاده می‌شود. سیم در محل اتصال ترمینال قرار می‌گیرد و پس از برقرارشدن اتصال، مسیر الکتریکی از طریق پایه مربوطه به برد منتقل می‌شود.

وجود چهار پین باعث می‌شود چهار مسیر سیم‌کشی در یک مجموعه قرار بگیرند. این ساختار برای بردهایی که چند سیم ورودی یا خروجی در یک بخش دارند، می‌تواند سیم‌کشی را منظم‌تر کند.

یکی از مزایای استفاده از ترمینال روبردی در مدارهای تعمیراتی نیز امکان دسترسی ساده‌تر به سیم‌هاست. در چنین ساختاری، سیم از یک نقطه مشخص به برد متصل می‌شود و در زمان سرویس می‌توان اتصال را از همان محل بررسی یا جدا کرد.

کاربردهای ترمینال روبردی 4 پین PX65

ترمینال‌های روبردی برای اتصال سیم به مدار چاپی در انواع تجهیزات الکترونیکی استفاده می‌شوند. نسخه چهارپین PX65 نیز برای مدارهایی که به چهار مسیر اتصال در یک بخش از PCB نیاز دارند قابل استفاده است.

از این نوع ترمینال می‌توان در بردهای کنترلی، تجهیزات الکترونیکی، مدارهای تغذیه و مجموعه‌های سیم‌کشی استفاده کرد؛ البته کاربرد نهایی باید بر اساس مشخصات واقعی ترمینال و شرایط الکتریکی مدار انتخاب شود.

استفاده از یک ترمینال چندپین باعث می‌شود چند اتصال در یک قسمت مشخص از برد جمع شوند و در مقایسه با سیم‌هایی که مستقیماً در نقاط مختلف PCB لحیم شده‌اند، سیم‌کشی ساختار مرتب‌تری داشته باشد.

تفاوت ترمینال 4 پین با مدل‌های 3، 5 و 6 پین

تفاوت اصلی نسخه چهارپین PX65 با مدل‌های 3، 5 یا 6 پین، تعداد مسیرهای اتصال در یک قطعه است. مدل 4 پین امکان ایجاد چهار اتصال مستقل را فراهم می‌کند و از نظر ظرفیت اتصال بین نسخه‌های با تعداد پایه کمتر و بیشتر قرار می‌گیرد.

البته تعداد پین تنها عامل تعیین‌کننده نیست. ممکن است دو ترمینال هر دو چهارپین باشند اما به دلیل تفاوت در فاصله پایه‌ها، طول بدنه یا شکل پایه‌ها، امکان جایگزینی مستقیم آن‌ها وجود نداشته باشد.

بنابراین هنگام تعویض یک ترمینال روی برد، بهتر است علاوه بر تعداد پایه‌ها، فاصله پایه‌ها و ابعاد فیزیکی قطعه نیز با نمونه قبلی مقایسه شود.

مزایا و ویژگی‌های ترمینال PX65

یکی از ویژگی‌های ترمینال روبردی چهارپین، قرارگرفتن چهار مسیر اتصال در یک مجموعه واحد است. این ساختار می‌تواند برای مرتب‌کردن سیم‌کشی و ایجاد نقاط اتصال مشخص روی PCB مفید باشد.

استفاده از ترمینال همچنین فرآیند تعمیر و سرویس را ساده‌تر می‌کند، زیرا سیم‌ها به یک نقطه اتصال مشخص متصل هستند و برای جداسازی آن‌ها نیازی به لحیم‌کاری مستقیم سیم روی برد نیست.

در زمان طراحی یا جایگزینی ترمینال، تطابق مکانیکی با PCB اهمیت زیادی دارد. حتی اگر تعداد پایه‌ها یکسان باشد، تفاوت در Pitch یا ابعاد قطعه می‌تواند مانع نصب صحیح روی برد شود.

راهنمای انتخاب و خرید ترمینال روبردی PX65

هنگام خرید ترمینال روبردی 4 پین مدل PX65 ابتدا باید کد کامل و تعداد پایه‌های آن بررسی شود. نسخه موردنظر باید چهارپین باشد و از نظر ساختار مکانیکی با بردی که قرار است روی آن نصب شود مطابقت داشته باشد.

بعد از تعداد پایه‌ها، فاصله پایه‌ها یکی از مهم‌ترین موارد برای بررسی است. اگر Pitch ترمینال با سوراخ‌ها یا پدهای PCB یکسان نباشد، قطعه حتی با وجود چهارپین بودن نیز به‌صورت مستقیم روی برد نصب نمی‌شود.

در کاربردهای دارای جریان یا ولتاژ مشخص نیز نباید مشخصات الکتریکی را از روی ظاهر ترمینال یا مدل مشابه حدس زد. این مقادیر باید از دیتاشیت یا مشخصات معتبر همان نسخه PX65 استخراج شوند.

سوالات متداول درباره ترمینال روبردی 4 پین مدل PX65

ترمینال PX65 چیست؟

PX65 یک مدل ترمینال روبردی برای ایجاد اتصال بین سیم‌ها و برد مدار چاپی است. نسخه موردنظر در این محصول دارای چهار پین است.

ترمینال PX65 چند پین دارد؟

این نسخه از PX65 دارای 4 پین و چهار مسیر اتصال است.

ترمینال روبردی 4 پین چه کاربردی دارد؟

این ترمینال برای اتصال چهار مسیر سیم به PCB استفاده می‌شود و در انواع بردهای الکترونیکی و کنترلی کاربرد دارد.

آیا هر ترمینال 4 پین می‌تواند جایگزین PX65 شود؟

خیر. علاوه بر تعداد پایه‌ها، باید فاصله پایه‌ها، ابعاد بدنه، شکل پایه‌ها و مشخصات اتصال نیز با نمونه قبلی مطابقت داشته باشد.

هنگام خرید ترمینال PX65 به چه نکاتی توجه کنیم؟

تعداد پین، فاصله پایه‌ها، ابعاد فیزیکی، روش اتصال سیم و مشخصات الکتریکی از مهم‌ترین موارد هستند. برای جایگزینی روی PCB، تطابق مکانیکی اهمیت ویژه‌ای دارد.

آیا مشخصات جریان و ولتاژ PX65 را می‌توان از مدل‌های مشابه PAXT برداشت کرد؟

خیر. محصولات مختلف PAXT مشخصات متفاوتی دارند. برای نمونه، مدل PX306-5.0 مشخصات 16 آمپر و 250 ولت دارد، اما این اعداد مربوط به همان مدل هستند و نمی‌توان آن‌ها را به PX65 تعمیم داد.

جمع‌بندی خرید

ترمینال روبردی 4 پین مدل PX65 برای ایجاد چهار مسیر اتصال بین سیم‌ها و برد مدار چاپی استفاده می‌شود. ساختار چهارپین این مدل برای مدارهایی مناسب است که چند اتصال سیم در یک بخش از PCB دارند و نیاز به یک نقطه اتصال مشخص و مرتب وجود دارد.

برای انتخاب و جایگزینی این ترمینال، علاوه بر تعداد پین‌ها باید فاصله پایه‌ها، ابعاد بدنه و ساختار مکانیکی قطعه با برد موردنظر هماهنگ باشد. همچنین مشخصات جریان و ولتاژ باید بر اساس اطلاعات فنی دقیق همین مدل بررسی شود و از مدل‌های مشابه برداشت نشود.
