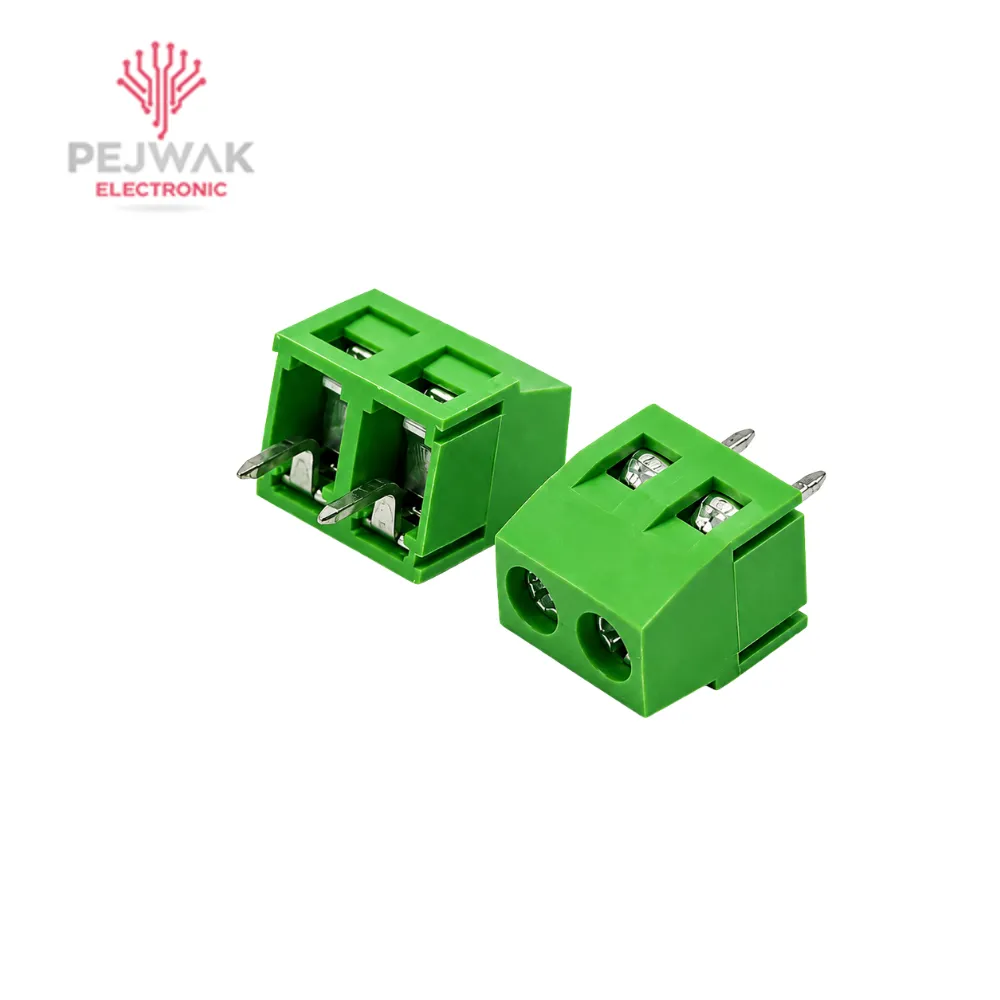

ترمینال روبردی 2 پین مدل PX127-5

ترمینال روبردی به‌عنوان یکی از اجزای کلیدی در طراحی و ساخت بردهای مدار چاپی (PCB) شناخته می‌شود. این قطعه با فراهم کردن اتصال سریع و ایمن برای سیم‌ها، نقش مهمی در پروژه‌های الکترونیکی، صنعتی، و حتی آموزشی ایفا می‌کند. در میان مدل‌های مختلف، ترمینال روبردی 127 دو پین و ترمینال روبردی ۱۲۸ دو پین فاصله پایه 5 جزو پرکاربردترین‌ها هستند که به دلیل طراحی ساده و عملکرد قابل‌اعتماد، جایگاه ویژه‌ای در بازار دارند.

ساختار و ویژگی‌های کلی ترمینال روبردی 127 دو پین

این ترمینال‌ها معمولاً از پلاستیک مقاوم یا باکالیت ساخته می‌شوند و دارای دو پین هستند که به‌راحتی روی برد مدار چاپی نصب می‌شوند. طراحی آن‌ها به‌گونه‌ای است که از طریق پیچ، سیم‌ها را محکم و ایمن در جای خود نگه می‌دارند. فاصله بین پین‌ها (که در مدل‌های PX127-5.0-2P و PX128-5.0-3P برابر با ۵ میلی‌متر است) مطابق با استانداردهای صنعتی است و با بردهای مختلف سازگاری دارد.

یکی از مهم‌ترین ویژگی‌های این ترمینال‌ها، طراحی مدولار آن‌هاست که امکان اتصال چندین قطعه در کنار هم و افزایش تعداد پین‌ها را فراهم می‌کند. رنگ‌های سبز و آبی، که در بازار رایج‌اند، علاوه بر زیبایی، در محیط‌های صنعتی نیز قابل شناسایی هستند.

مشخصات کلیدی ترمینال روبردی PX127-5.0-2P

• فاصله پایه‌ها: ۵ میلی‌متر که استاندارد در بیشتر بردهاست.
• تعداد پین‌ها: این مدل دارای دو پین است که برای اتصال دو سیم طراحی شده. برای تعداد پین‌های بیشتر می‌توان چند ترمینال کنار هم قرار داد.
• ولتاژ و جریان مجاز: این ترمینال‌ها معمولاً تا ۳۰۰ ولت و ۱۰ آمپر را تحمل می‌کنند که مناسب مدارات با جریان متوسط است.
• جنس بدنه: ساخته‌شده از پلاستیک مقاوم یا باکالیت با مقاومت مناسب در برابر حرارت و فشار مکانیکی.
• نصب آسان: قابلیت نصب ساده به‌صورت روبردی (DIP) روی برد و اتصال راحت سیم‌ها با پیچ‌های دوسو.

مقایسه ترمینال روبردی PX127-5.0-2P با PX128-5.0-3P

مدل  ترمینال روبردی 2 پین PX128-5.0-3P  که دارای سه پین است، برای پروژه‌هایی که نیاز به اتصال سه سیم دارند، طراحی شده و از نظر ساختار و فاصله پایه‌ها مشابه ترمینال روبردی ۱۲۸ دو پین فاصله پایه 5 است.

کاربردهای گسترده ترمینال روبردی

1. پروژه‌های آموزشی و رباتیک: این ترمینال‌ها در کیت‌های آموزشی، آردوینو، و رزبری‌پای برای اتصال سنسورها و ماژول‌ها به برد استفاده می‌شوند.
2. تابلوهای برق و مدارات صنعتی: برای اتصال سیم‌ها در تابلوهای برق و مدارات فرمان.
3. منابع تغذیه و سیستم‌های سوئیچینگ: به‌ویژه در بخش ورودی و خروجی جریان.
4. تجهیزات مخابراتی و امنیتی: اتصال کابل‌های داده و تغذیه در دزدگیرها، سیستم‌های هشدار و تجهیزات مخابراتی.
5. کاربرد در خودرو: در سیستم‌های هشداردهنده و کنترل.

مزایای ترمینال روبردی PX127-5.0-2P

• اتصال محکم و پایدار: پیچ‌ها از قطع شدن ناگهانی سیم‌ها جلوگیری می‌کنند.
• نصب آسان و بدون نیاز به تجهیزات خاص: کافی است لحیم‌کاری پایه‌ها انجام شود و سیم‌ها با پیچ محکم شوند.
• قیمت مناسب: قیمت این ترمینال نسبت به مدل‌های فونیکس یا دیگر کانکتورها اقتصادی‌تر است، به‌ویژه برای خرید عمده یا پروژه‌های کوچک.
• قابلیت توسعه: با قرار دادن چند ترمینال در کنار هم، می‌توان تعداد پین‌ها را افزایش داد.
• مقاومت حرارتی و مکانیکی: بدنه مقاوم در برابر شرایط محیطی.

معایب احتمالی

• زمان‌بر بودن سفت کردن پیچ‌ها در پروژه‌های بزرگ.
• محدودیت در تعداد پین‌ها (۲ یا ۳ پین) که برای مدارات پیچیده باید چندین ترمینال کنار هم استفاده شوند.
• کیفیت ساخت در مدل‌های ارزان‌تر ممکن است پایین باشد.

نکات کلیدی هنگام خرید ترمینال روبردی

هنگام خرید ترمینال روبردی 128 دو پین یا ترمینال روبردی PX128-5.0-3P، به نکات زیر دقت کنید:

1. بررسی مشخصات فنی: اطمینان از تطابق ولتاژ و جریان ترمینال با نیازهای پروژه.
2. کیفیت ساخت: بدنه‌های باکالیت معمولاً مقاومت بهتری نسبت به پلاستیک‌های بی‌کیفیت دارند.
3. فاصله پایه‌ها: اطمینان از سازگاری با طراحی برد.
4. قیمت و فروشگاه معتبر: قیمت ترمینال روبردی 127 دو پین معمولاً بین ۵,۰۰۰ تا ۲۰,۰۰۰ تومان است. پیشنهاد می‌شود برای اطلاع از قیمت روز و خرید، به فروشگاه‌های معتبر مانند پژواک الکترونیک مراجعه کنید.

نحوه نصب و استفاده

• لحیم‌کاری پایه‌ها: دقت در لحیم‌کاری بدون اتصال کوتاه.
• قرار دادن سیم‌ها و سفت کردن پیچ‌ها: استفاده از پیچ‌گوشتی مناسب و اطمینان از محکم بودن اتصال.
• بررسی اتصال نهایی: اطمینان از عدم وجود شل شدن سیم‌ها و برقراری اتصال الکتریکی ایمن.

نتیجه‌گیری

ترمینال روبردی 127 دو پین و مدل‌های مشابه مانند ترمینال روبردی ۱۲۸ دو پین فاصله پایه 5 یا PX128-5.0-3P، به دلیل طراحی ساده و کارایی بالا، گزینه‌ای مطمئن برای پروژه‌های مختلف هستند. این ترمینال‌ها، از آموزشی و خانگی گرفته تا صنعتی و مخابراتی، کاربرد گسترده‌ای دارند. با انتخاب درست و نصب صحیح، می‌توانید از عملکرد ایمن، پایدار، و اقتصادی این قطعه اطمینان حاصل کنید. خرید ترمینال روبردی 128 دو پین از فروشگاه‌های معتبر، تضمین‌کننده کیفیت و قیمت مناسب خواهد بود.
