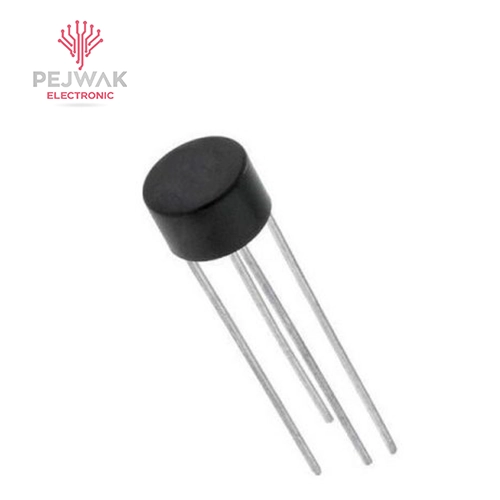

پل دیود 1000V 1.5A گرد W10M

معرفی پل دیود 1000V 1.5A گرد W10M

پل دیود W10M یک یکسوساز پل تک‌فاز (Single-Phase Bridge Rectifier) است که از چهار دیود سیلیکونی در پیکربندی پل تشکیل شده و برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) طراحی شده است. این قطعه با تحمل ولتاژ معکوس 1000 ولت و جریان متوسط 1.5 آمپر، در کاربردهای الکترونیکی با ولتاژ بالا و جریان پایین استفاده می‌شود. طراحی گرد (Round) آن در پکیج WOM امکان نصب آسان و استفاده در بردهای مدار چاپی (PCB) را فراهم می‌کند.

ویژگی‌ها پل دیود W10M

• جریان نشتی پایین (حداکثر 5 میکروآمپر)
• قابلیت لحیم‌کاری در دمای بالا (260°C به مدت 10 ثانیه)
• سازگار با استاندارد UL (File #E-96005)
• مناسب برای نصب روی بردهای مدار چاپی

کاربردهای رایج پل دیود W10M

• منابع تغذیه: یکسوسازی در آداپتورها، شارژرها و منابع تغذیه خطی.
• الکترونیک مصرفی: در دستگاه‌هایی مانند تلویزیون، سیستم‌های صوتی و روشنایی LED.
• اتوماسیون صنعتی: در سیستم‌های کنترلی با ولتاژ بالا.
• پروژه‌های DIY: مناسب برای مدارهای یکسوساز در پروژه‌های الکترونیکی.
• جایگزینی: قابل استفاده به‌عنوان جایگزین برای مدل‌های W02، W04، W06، و W08.

نحوه عملکرد پل دیود W10M

پل دیود W10M جریان متناوب (AC) را از دو پایه ورودی (مشخص‌شده با علامت ~) دریافت کرده و با استفاده از چهار دیود داخلی، هر دو نیم‌سیکل مثبت و منفی را به جریان مستقیم (DC) تبدیل می‌کند. خروجی DC از دو پایه مثبت (+) و منفی (-) ارائه می‌شود. برای کاهش ریپل (نوسانات) در خروجی، معمولاً از یک خازن الکترولیتی (مانند 100µF تا 1000µF) در خروجی استفاده می‌شود.

پین‌اوت پل دیود W10M

• پین 1 (مثبت): خروجی مثبت DC
• پین 2 (ورودی AC): ورودی جریان متناوب
• پین 3 (منفی): خروجی منفی DC
• پین 4 (ورودی AC): ورودی جریان متناوب

مزایا پل دیود W10M

• تحمل ولتاژ بالا: مناسب برای کاربردهای تا 1000 ولت.
• جریان مناسب: 1.5 آمپر برای مدارهای کم‌مصرف.
• طراحی فشرده: پکیج گرد WOM برای نصب آسان روی PCB.
• هزینه کم: تولید انبوه و قیمت مقرون‌به‌صرفه.
• قابلیت اطمینان بالا: مقاوم در برابر جریان پیک لحظه‌ای (تا 50 آمپر).

نکات مهم و توصیه‌ها پل دیود W10M

• خنک‌سازی: در جریان‌های نزدیک به 1.5 آمپر یا دماهای بالا، از هیت‌سینک یا تهویه مناسب استفاده کنید تا دمای Junction از 150°C فراتر نرود.
• فیلتر خروجی: برای کاهش ریپل، یک خازن فیلتر (مانند 470µF) به خروجی اضافه کنید.
• ایمنی الکتریکی: هنگام نصب، برق را قطع کنید و از عایق‌بندی مناسب استفاده کنید.
• جایگزین‌ها: مدل‌های مشابه شامل 2W10 (2A، 1000V)، KBP210 (2A، 1000V)، یا RB157 (1.5A، 1000V) هستند.
• بررسی دیتاشیت: مشخصات دقیق (مانند جریان نشتی یا مقاومت حرارتی) را از دیتاشیت سازنده (مانند DC Components، HY Electronic، یا Luguang Electronic) بررسی کنید.
• نگهداری: پل دیود را در محیط خشک و بدون رطوبت نگهداری کنید تا از اکسیداسیون پایه‌ها جلوگیری شود.

توصیه‌ها برای خرید پل دیود W10M

• اطمینان حاصل کنید که محصول با استاندارد RoHS و UL سازگار است.
• موجودی را بررسی کنید، زیرا تقاضای بالا ممکن است باعث کمبود موقت شود.

خرید دیود W10M

برای خرید دیود مدل ( W10M ) به صورت عمده از وبسایت پژواک الکترونیک میتوانید با کارشناسان فروش ما در ارتباط باشید و یا از لینک خرید استفاده کنید .
