ترانزیستور BU407

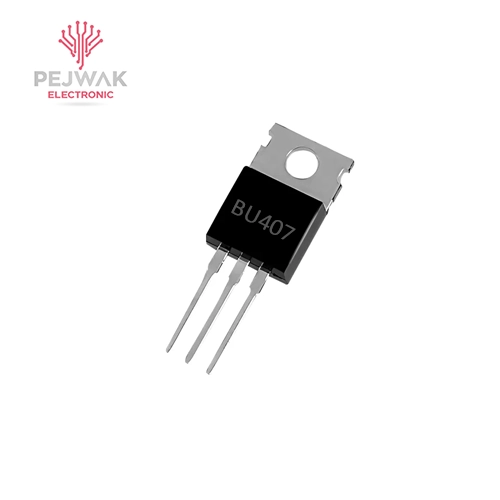

معرفی ترانزیستور BU407

ترانزیستور BU407 یک ترانزیستور NPN دوقطبی (BJT) با توان بالا است که برای کاربردهای سوئیچینگ و تقویت در مدارات ولتاژ بالا طراحی شده است. این ترانزیستور به دلیل سرعت سوئیچینگ بالا، توانایی تحمل جریان و ولتاژ قابل‌توجه، و کاربرد در مدارات افقی CRT و تلویزیون‌ها، در مدارات قدرت و الکترونیک صنعتی بسیار پرکاربرد است. BU407 در پکیج TO-220AB عرضه می‌شود و برای استفاده در کاربردهای عمومی و خاص مناسب است.

ویژگی‌های ترانزیستور BU407

• • سرعت سوئیچینگ بالا برای کاربردهای افقی CRT
  • ولتاژ اشباع پایین برای کاهش تلفات
  • مناسب برای مدارات ولتاژ بالا
  • پکیج TO-220AB با قابلیت نصب هیت‌سینک

کاربردهای رایج ترانزیستور BU407

• مدارات افقی CRT: استفاده در مراحل خروجی مدارات افقی تلویزیون‌ها و مانیتورهای CRT.
• تقویت‌کننده‌های صوتی: در آمپلی‌فایرهای صوتی با توان بالا و پایین.
• سوئیچینگ ولتاژ بالا: کنترل بارهای سنگین مانند رله‌ها، موتورها، و لامپ‌ها.
• منابع تغذیه: در مدارات تنظیم‌کننده ولتاژ و مبدل‌ها.
• پروژه‌های DIY: استفاده در مدارات رباتیک، آردوینو، و پروژه‌های صوتی و صنعتی.
• کاربردهای عمومی: مناسب برای سوئیچینگ سریع و تقویت سیگنال در مدارات متنوع.

نحوه عملکرد ترانزیستور BU407

ترانزیستور BU407 به‌عنوان یک ترانزیستور NPN عمل می‌کند:

• بیس (Base): جریان کوچک ورودی به بیس، جریان بزرگ‌تر بین کلکتور و امیتر را کنترل می‌کند.
• کلکتور (Collector): جریان اصلی از کلکتور به امیتر جریان می‌یابد.
• امیتر (Emitter): نقطه خروجی جریان.
  در حالت فعال، ترانزیستور برای تقویت سیگنال استفاده می‌شود، و در حالت اشباع یا قطع، به‌عنوان سوئیچ عمل می‌کند. برای عملکرد صحیح، بایاس مناسب (ولتاژ و جریان بیس) ضروری است.

مزایا ترانزیستور BU407

• جریان و ولتاژ بالا: توانایی تحمل 7 آمپر و 150 ولت.
• سرعت سوئیچینگ بالا: مناسب برای مدارات CRT و سوئیچینگ سریع.
• ولتاژ اشباع پایین: کاهش تلفات حرارتی در حالت سوئیچینگ.
• مدیریت حرارتی: پکیج TO-220AB امکان نصب هیت‌سینک را فراهم می‌کند.
• هزینه مناسب: تولید انبوه و قیمت رقابتی.

نکات مهم و توصیه‌ها برای  ترانزیستور BU407

• بایاس مناسب: جریان بیس (I_B) و ولتاژ کلکتور-امیتر (V_CE) را در محدوده مجاز نگه دارید. از مقاومت محدودکننده جریان بیس استفاده کنید (محاسبه با فرمول I_B = I_C / h_FE).
• ایمنی عملیاتی: برای ایمنی، از حداکثر مشخصات ترانزیستور 20% کمتر استفاده کنید. به عنوان مثال، جریان کلکتور نباید بیش از 5.6 آمپر و ولتاژ کلکتور-امیتر نباید بیش از 120 ولت باشد.
• محافظت در سوئیچینگ: در مدارات القایی (مانند موتور یا رله)، از دیود هرزگرد (Flyback Diode) برای محافظت در برابر ولتاژهای معکوس استفاده کنید.
• مدیریت حرارتی: در جریان‌های بالا یا توان زیاد، حتماً از هیت‌سینک مناسب استفاده کنید. کلکتور به تب هیت‌سینک متصل است، بنابراین هیت‌سینک را از اتصالات مدار ایزوله کنید.
• جایگزین‌ها: مدل‌های مشابه شامل BU406، BU408، 2SD823، 2SD1163، 2SD1163A، BU124، و BU406D هستند. برای جایگزینی، دیتاشیت‌ها را مقایسه کنید.
• تست ترانزیستور: برای بررسی سلامت، از مولتی‌متر در حالت تست دیود یا ترانزیستور استفاده کنید تا اتصالات بیس-امیتر و بیس-کلکتور را بررسی کنید.
• دیتاشیت: برای مشخصات دقیق (مانند منحنی‌های SOA یا زمان سوئیچینگ)، دیتاشیت BU407 از ON Semiconductor یا STMicroelectronics را از سایت‌های DigiKey، Mouser، یا alldatasheet.com دانلود کنید.

توصیه‌ها برای خرید ترانزیستور BU407

• اطمینان حاصل کنید که محصول اصلی و سازگار با استاندارد RoHS است.
• موجودی را بررسی کنید، زیرا تقاضای بالا ممکن است باعث کمبود موقت شود.

خرید ترانزیستور BU407

برای خرید ترانزیستور BU407 و خرید ترانزیستور بی جی تی و انواع دیگر ترانزیستور‌ها می‌توانید به سایت پژواک الکترونیک مراجعه کنید .

پژواک الکترونیک در زمینه فروش و عرضه انواع لوازم و قطعات الکترونیکی به صورت تخصصی فعالیت دارد
