جک آداپتور مادگی روبردی سایز 2.1*5.5

معرفی جک آداپتور مادگی روبردی سایز 2.1×5.5 | قیمت و مشخصات

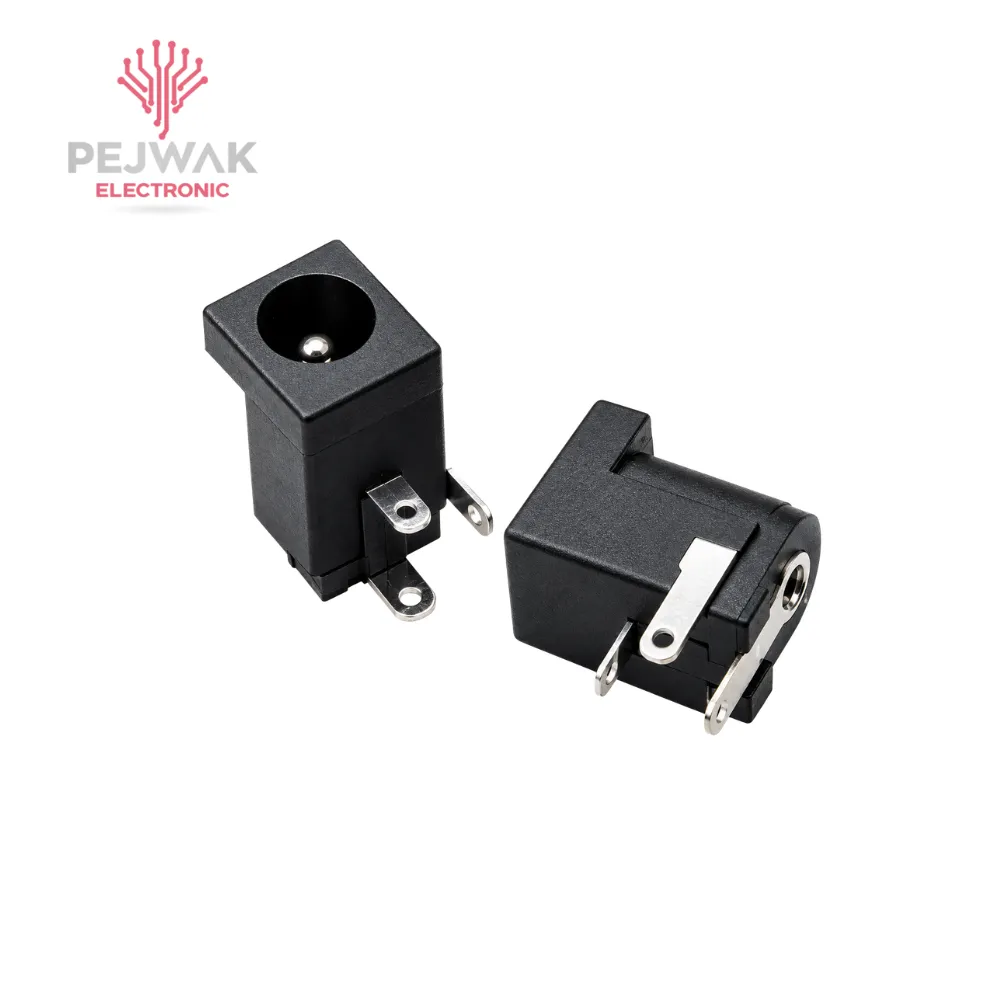

جک آداپتور مادگی روبردی سایز 2.1×5.5 یک کانکتور DC برای ورود تغذیه به مدارهای الکترونیکی است که به‌صورت مستقیم روی برد مدار چاپی نصب و لحیم می‌شود. این جک برای اتصال فیش آداپتور نری با قطر خارجی 5.5 میلی‌متر و قطر داخلی 2.1 میلی‌متر طراحی شده و یکی از اندازه‌های رایج در تجهیزات و پروژه‌های الکترونیکی محسوب می‌شود.

ساختار روبردی آن باعث می‌شود جک بدون نیاز به سیم‌کشی جداگانه، مستقیماً روی PCB قرار بگیرد. به همین دلیل در طراحی بردهای تغذیه، تجهیزات الکترونیکی، پروژه‌های DIY و مدارهایی که ورودی آداپتور دارند، کاربرد زیادی دارد.

مشخصات فنی جک آداپتور مادگی روبردی سایز 2.1×5.5

این قطعه از نوع DC Female Power Jack یا جک برق DC مادگی است و برای اتصال فیش نری استاندارد 5.5×2.1 میلی‌متر استفاده می‌شود. عدد 5.5 نشان‌دهنده قطر خارجی فیش و عدد 2.1 نشان‌دهنده قطر داخلی یا پین مرکزی آن است.

نوع نصب این جک، روبردی یا PCB Mount است و پایه‌های آن داخل سوراخ‌های برد قرار گرفته و لحیم می‌شوند. نمونه‌های رایج این نوع جک به‌صورت پایه‌دار و زاویه‌دار ساخته می‌شوند تا فیش آداپتور پس از اتصال، در امتداد مناسب نسبت به سطح برد قرار بگیرد.

در مدل‌های سه‌پایه، علاوه بر مسیر مثبت و منفی تغذیه، یک پایه سوئیچ نیز وجود دارد که می‌تواند برای قطع یا تغییر مسیر یک اتصال هنگام وارد شدن فیش مورد استفاده قرار بگیرد. این ویژگی در بعضی طراحی‌های مدار برای مدیریت منبع تغذیه کاربرد دارد.

نحوه عملکرد جک آداپتور مادگی روبردی سایز 2.1×5.5

عملکرد این قطعه ساده است. فیش نری آداپتور داخل قسمت مادگی جک قرار می‌گیرد و پین مرکزی فیش با کنتاکت داخلی جک تماس برقرار می‌کند. بخش بیرونی فیش نیز با کنتاکت مربوط به مسیر منفی درگیر می‌شود و تغذیه به مدار منتقل می‌گردد.

پایه‌های جک از طریق لحیم به مسیرهای PCB متصل هستند؛ بنابراین پس از ورود فیش آداپتور، جریان برق از کانکتور وارد مدار می‌شود. در مدل‌های دارای پایه سوئیچ، وضعیت این کنتاکت نیز با وارد شدن فیش تغییر می‌کند و می‌توان از آن در مدارهای دارای منبع تغذیه جایگزین استفاده کرد.

در زمان اتصال آداپتور، توجه به قطبیت، ولتاژ و جریان موردنیاز مدار اهمیت دارد. اندازه 5.5×2.1 میلی‌متر فقط ابعاد فیزیکی کانکتور را مشخص می‌کند و به‌تنهایی تعیین‌کننده ولتاژ یا جریان مناسب مدار نیست.

کاربردهای جک آداپتور مادگی روبردی سایز 2.1×5.5

این جک برای ایجاد ورودی تغذیه DC روی بردهای الکترونیکی استفاده می‌شود. در انواع تجهیزات و پروژه‌هایی که برق مدار از طریق آداپتور تأمین می‌شود، می‌توان از این کانکتور به‌عنوان محل اتصال فیش آداپتور استفاده کرد.

از کاربردهای آن می‌توان به بردهای الکترونیکی، تجهیزات تغذیه DC، پروژه‌های آموزشی و DIY، مدارهای کنترلی، تجهیزات LED، بردهای توسعه و برخی تجهیزات الکترونیکی خانگی اشاره کرد. این اندازه همچنین در بسیاری از تجهیزات کم‌ولتاژ و آداپتورهای DC رایج است.

ویژگی‌ها و نکات مهم محصول

مهم‌ترین ویژگی این جک، نصب مستقیم روی PCB است. این ساختار باعث می‌شود مسیر ورودی تغذیه مرتب‌تر باشد و برای اتصال آداپتور نیازی به اضافه‌کردن سیم و کانکتور جداگانه نباشد.

سایز 5.5×2.1 میلی‌متر نیز از اندازه‌های رایج جک‌های برق DC است. هنگام خرید، باید توجه داشت که فیش آداپتور دقیقاً با همین ابعاد سازگار باشد؛ زیرا جک‌های 5.5×2.5 میلی‌متر از نظر قطر داخلی با نمونه 5.5×2.1 متفاوت هستند و نباید این دو را یکسان در نظر گرفت.

تعداد پایه‌ها نیز اهمیت دارد. در نمونه‌های سه‌پایه، پایه سوم معمولاً به کنتاکت سوئیچ اختصاص دارد؛ بنابراین هنگام تعویض جک روی یک برد موجود، بهتر است چینش پایه‌ها با قطعه قبلی تطبیق داده شود.

تفاوت با محصولات مشابه

تفاوت اصلی این محصول با جک‌های مشابه می‌تواند در سایز فیش، نوع نصب، تعداد پایه‌ها و وجود یا نبود کنتاکت سوئیچ باشد.

برای مثال، جک 5.5×2.1 میلی‌متر از نظر قطر داخلی با مدل 5.5×2.5 میلی‌متر تفاوت دارد. هر دو از نظر قطر خارجی 5.5 میلی‌متر هستند، اما پین مرکزی فیش آن‌ها متفاوت است. به همین دلیل هنگام انتخاب قطعه جایگزین، تنها توجه به عدد 5.5 کافی نیست و قطر داخلی نیز باید با فیش آداپتور مطابقت داشته باشد.

از طرف دیگر، جک‌های PCB در مدل‌های مختلف افقی و عمودی تولید می‌شوند. بنابراین در تعمیر یا طراحی برد، شکل قرارگیری جک و موقعیت پایه‌ها نسبت به PCB نیز اهمیت دارد.

راهنمای انتخاب و خرید

برای خرید جک آداپتور مادگی روبردی، اولین موردی که باید بررسی شود سایز فیش است. برای این محصول، فیش سازگار دارای قطر خارجی 5.5 میلی‌متر و قطر داخلی 2.1 میلی‌متر است.

اگر قصد تعویض یک جک خراب روی برد را دارید، تعداد پایه‌ها و فاصله و آرایش آن‌ها را با نمونه قبلی مقایسه کنید. حتی اگر جک جدید از نظر اندازه ظاهری مشابه باشد، متفاوت بودن محل پایه‌ها می‌تواند نصب آن را روی برد دشوار کند.

همچنین اگر جک سه‌پایه باشد، باید مشخص شود پایه سوم در مدار قبلی چه کاربردی داشته است. این پایه معمولاً یک کنتاکت سوئیچ است و ممکن است در مدار برای تشخیص ورود فیش یا تغییر مسیر تغذیه استفاده شده باشد.

در نهایت، مشخصات الکتریکی جک را با نیاز مدار هماهنگ کنید. برخی نمونه‌های تجاری این سایز با ریتینگ‌هایی مانند 30V DC و 3A عرضه می‌شوند، اما این اعداد برای همه جک‌های 5.5×2.1 یکسان نیستند و باید مشخصات همان مدل خریداری‌شده ملاک قرار گیرد.

سوالات متداول درباره جک آداپتور مادگی روبردی سایز 2.1×5.5

این محصول چیست؟

این قطعه یک جک برق DC مادگی است که روی برد مدار چاپی نصب می‌شود و برای اتصال فیش نری آداپتور با سایز 5.5×2.1 میلی‌متر به مدار استفاده می‌شود.

منظور از سایز 2.1×5.5 چیست؟

عدد 5.5 میلی‌متر قطر خارجی فیش و عدد 2.1 میلی‌متر قطر داخلی یا پین مرکزی آن را نشان می‌دهد. بنابراین فیش نری مورد استفاده باید از همین ابعاد برخوردار باشد.

آیا این جک روی PCB نصب می‌شود؟

بله. نوع روبردی برای نصب مستقیم روی PCB طراحی شده و پایه‌های آن پس از قرار گرفتن در سوراخ‌های برد لحیم می‌شوند.

آیا جک 5.5×2.1 با فیش 5.5×2.5 سازگار است؟

این دو از نظر قطر داخلی متفاوت هستند. هر دو قطر خارجی 5.5 میلی‌متر دارند، اما قطر پین مرکزی یکی 2.1 و دیگری 2.5 میلی‌متر است؛ بنابراین نباید آن‌ها را یکسان در نظر گرفت.

جک آداپتور سه پایه چه کاربردی دارد؟

در جک‌های سه‌پایه، معمولاً دو پایه برای مسیرهای تغذیه و پایه سوم برای کنتاکت سوئیچ استفاده می‌شود. این پایه می‌تواند در مدار برای تغییر مسیر یا قطع یک اتصال هنگام وارد شدن فیش به کار رود.

این جک در چه مدارهایی استفاده می‌شود؟

برای ایجاد ورودی تغذیه DC در انواع بردهای الکترونیکی، تجهیزات کم‌ولتاژ، پروژه‌های DIY، بردهای توسعه، مدارهای LED و تجهیزات الکترونیکی قابل استفاده است.

هنگام خرید این جک به چه نکاتی توجه کنیم؟

سایز 5.5×2.1، تعداد پایه‌ها، شکل قرارگیری روی PCB، آرایش پایه‌ها و مشخصات الکتریکی از موارد مهم هستند. برای جایگزینی روی برد، بهتر است شکل و پین‌های جک جدید با قطعه قبلی مطابقت داشته باشد.

جمع‌بندی خرید

جک آداپتور مادگی روبردی سایز 2.1×5.5 یک کانکتور کاربردی برای ایجاد ورودی تغذیه DC روی برد مدار چاپی است. ابعاد 5.5×2.1 میلی‌متر باعث می‌شود این جک با طیف رایجی از فیش‌های آداپتور DC سازگار باشد و نصب روبردی آن نیز اتصال مرتب و مستقیم به مدار را فراهم می‌کند.

اگر برای تعمیر یا طراحی یک برد به دنبال جک آداپتور هستید، علاوه بر سایز 5.5×2.1 میلی‌متر، حتماً تعداد پایه‌ها و آرایش آن‌ها را نیز در نظر بگیرید. این موارد به‌خصوص هنگام جایگزینی قطعه روی PCB اهمیت زیادی دارند.
