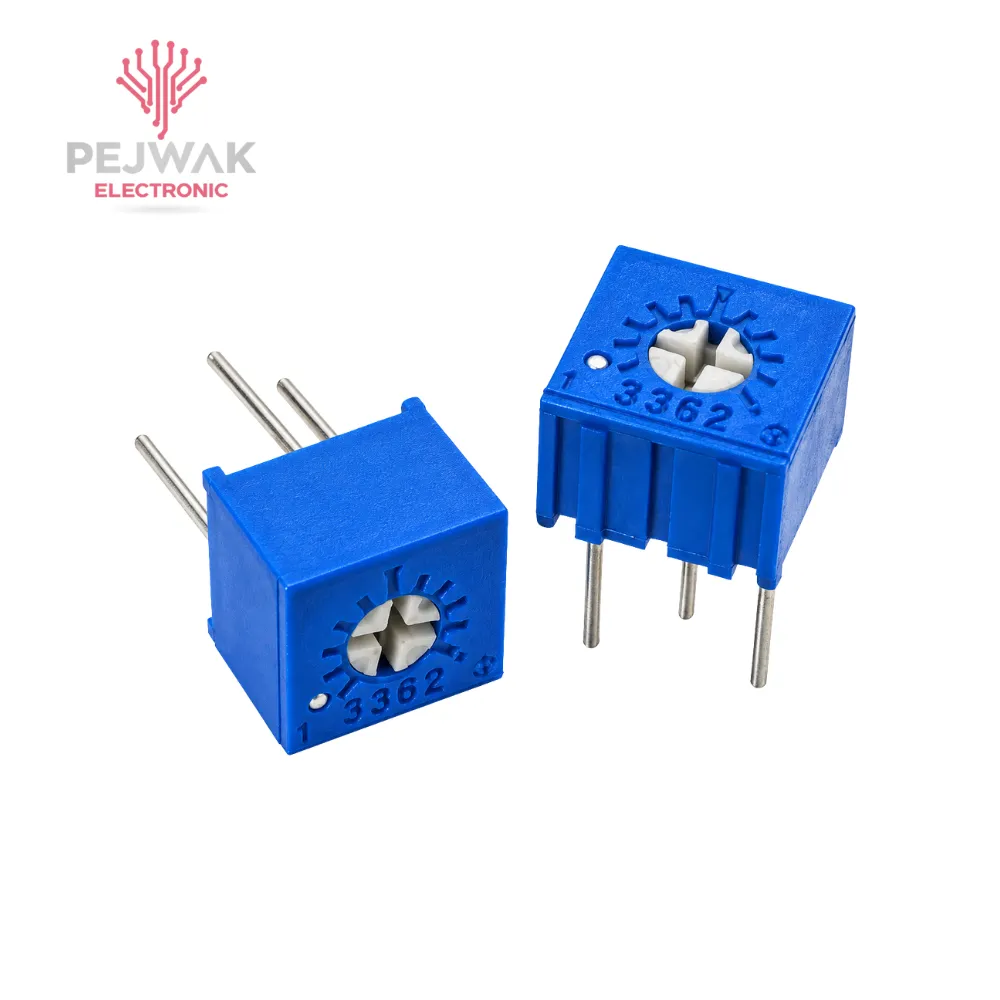

پتانسیومتر 500R خوابیده مدل GFP 3362

معرفی پتانسیومتر 500R خوابیده مدل GFP

پتانسیومتر بزرگ 500R خوابیده مدل GFP یک مقاومت متغیر قابل تنظیم با مقدار نامی 500 اهم (500Ω) است که برای تنظیم مقدار مقاومت و کنترل سطح ولتاژ یا جریان در بخش‌های مختلف مدارهای الکترونیکی استفاده می‌شود. طراحی خوابیده این قطعه باعث می‌شود محور تنظیم آن از جهت جانبی در دسترس باشد و برای بردهایی که نحوه قرارگیری قطعات یا محدودیت ارتفاع اهمیت دارد، مناسب باشد.

مدل GFP این پتانسیومتر با ساختار قابل تنظیم، در تعمیرات و طراحی انواع بردهای الکترونیکی کاربرد دارد. مقدار 500R در نام پتانسیومتر بزرگ 500R خوابیده مدل GFP به مقاومت نامی 500 اهم اشاره دارد.

مشخصات فنی محصول

مقدار مقاومت نامی این پتانسیومتر 500R یا 500Ω است. با چرخاندن بخش تنظیم، موقعیت جاروبک داخلی تغییر کرده و در نتیجه مقدار مقاومت بین پایه‌های مربوطه تغییر می‌کند.

ساختار خوابیده به جهت قرارگیری قطعه و قسمت تنظیم آن نسبت به برد اشاره دارد. این فرم نصب در مدارهایی کاربرد دارد که دسترسی جانبی به بخش تنظیم مورد نیاز است یا ارتفاع قطعه روی برد باید مدیریت شود.

مدل محصول GFP است. از آنجا که اطلاعاتی مانند توان نامی، تلرانس و ابعاد دقیق در نام محصول مشخص نشده، این مقادیر بدون دیتاشیت یا مشخصات سازنده به محصول نسبت داده نمی‌شوند.

نحوه عملکرد محصول

پتانسیومتر از یک مسیر مقاومتی و یک جاروبک متحرک تشکیل شده است. با تغییر موقعیت جاروبک، مقاومت الکتریکی بین پایه‌ها تغییر می‌کند و می‌توان مقدار مورد نیاز مدار را تنظیم کرد.

پتانسیومتر بزرگ 500R خوابیده مدل GFP بسته به نحوه اتصال در مدار می‌تواند برای تنظیم مقاومت یا تقسیم ولتاژ استفاده شود. به همین دلیل پتانسیومترها در بخش‌های تنظیم و کالیبراسیون مدارهای الکترونیکی کاربرد دارند.

کاربردهای محصول

این پتانسیومتر در بردهای الکترونیکی، مدارهای کنترلی، تجهیزات تعمیراتی و بخش‌هایی که به تنظیم دستی مقدار مقاومت نیاز دارند قابل استفاده است. مقدار 500 اهم آن برای مدارهایی مناسب است که طراحی آن‌ها بر پایه چنین محدوده مقاومتی انجام شده باشد.

در تعمیر برد نیز پتانسیومتر 500R می‌تواند برای جایگزینی قطعه مشابه استفاده شود، به شرط آنکه مقدار مقاومت، نحوه نصب، آرایش پایه‌ها و ابعاد فیزیکی با قطعه اصلی سازگار باشد.

مزایا و ویژگی‌های محصول

ساختار قابل تنظیم این قطعه امکان تغییر مقاومت بدون تعویض قطعات مدار را فراهم می‌کند. طراحی خوابیده نیز دسترسی به قسمت تنظیم را از جهت جانبی امکان‌پذیر کرده و می‌تواند در چیدمان برخی بردهای الکترونیکی مزیت داشته باشد.

مقدار مشخص 500Ω و مدل GFP، شناسایی این قطعه را برای تعمیر و جایگزینی نمونه مشابه ساده‌تر می‌کند. با این حال برای جایگزینی دقیق، بررسی مشخصات مکانیکی و آرایش پایه‌ها ضروری است.

راهنمای انتخاب و خرید

هنگام خرید پتانسیومتر بزرگ 500R خوابیده مدل GFP ابتدا باید مقدار مقاومت 500 اهم با قطعه مورد نیاز مدار مطابقت داده شود. پس از آن جهت نصب خوابیده، موقعیت بخش تنظیم، تعداد و آرایش پایه‌ها و ابعاد قطعه باید با محل نصب روی PCB بررسی شود.

در صورت استفاده به‌عنوان قطعه جایگزین، صرفاً یکسان بودن مقدار 500R کافی نیست. مشخصاتی مانند توان قابل تحمل، تلرانس، ابعاد و ساختار پایه‌ها نیز در صورت حساس بودن مدار باید با نمونه اصلی یا دیتاشیت آن مقایسه شوند.

مقایسه با مدل‌های مشابه

تفاوت اصلی مدل خوابیده با پتانسیومترهای ایستاده در جهت قرارگیری و نحوه دسترسی به قسمت تنظیم است. در مدل خوابیده، فرم قطعه برای تنظیم از جهت جانبی مناسب‌تر است، در حالی که در مدل‌های ایستاده نحوه قرارگیری و دسترسی به بخش تنظیم متفاوت است.

از نظر مقدار مقاومت نیز مدل 500R باید با پتانسیومترهای دارای مقدار 500 اهم مقایسه شود. جایگزینی آن با مقادیر دیگر مانند 1K یا 5K بدون بررسی مدار می‌تواند عملکرد بخش تنظیم را تغییر دهد.

سوالات متداول

پتانسیومتر  500R خوابیده مدل GFP چیست؟

این قطعه یک مقاومت متغیر با مقدار نامی 500 اهم است که امکان تنظیم مقاومت مدار را از طریق تغییر موقعیت جاروبک داخلی فراهم می‌کند.

مقدار 500R به چه معناست؟

500R به معنی مقاومت نامی 500 اهم (500Ω) است. حرف R در این نوع نام‌گذاری برای نمایش واحد اهم استفاده می‌شود.

منظور از خوابیده بودن پتانسیومتر چیست؟

خوابیده بودن به فرم قرارگیری قطعه و جهت دسترسی به بخش تنظیم نسبت به برد مربوط می‌شود و آن را از مدل‌های ایستاده متمایز می‌کند.

پتانسیومتر 500R چه کاربردی دارد؟

این قطعه در مدارهایی که به تنظیم مقدار مقاومت، تقسیم ولتاژ یا کالیبراسیون نیاز دارند استفاده می‌شود. کاربرد دقیق آن به طراحی مدار بستگی دارد.

آیا می‌توان پتانسیومتر 500R را با 1K جایگزین کرد؟

جایگزینی مستقیم توصیه نمی‌شود، زیرا مقدار مقاومت این دو قطعه متفاوت است و می‌تواند محدوده تنظیم و عملکرد مدار را تغییر دهد. جایگزینی باید بر اساس مشخصات مدار انجام شود.

هنگام تعویض این پتانسیومتر چه مواردی باید بررسی شود؟

مقدار مقاومت، مدل، جهت نصب، آرایش پایه‌ها، ابعاد فیزیکی و در صورت موجود بودن اطلاعات، توان و تلرانس قطعه باید با نمونه اصلی بررسی شود.

جمع‌بندی خرید

پتانسیومتر 500R خوابیده مدل GFP یک مقاومت متغیر 500 اهمی با ساختار خوابیده است که برای تنظیم مقاومت و کنترل پارامترهای الکتریکی در انواع مدارها و بردهای الکترونیکی مورد استفاده قرار می‌گیرد.

برای انتخاب یا جایگزینی این محصول، علاوه بر مقدار 500R باید فرم خوابیده، مدل GFP و مشخصات مکانیکی قطعه با مدار موردنظر مطابقت داشته باشد.
