مقاومت NTC 1% 10KR

معرفی مقاومت حرارتی 10 کیلو اهم 1 درصد | NTC 10KR 1% | قیمت و مشخصات

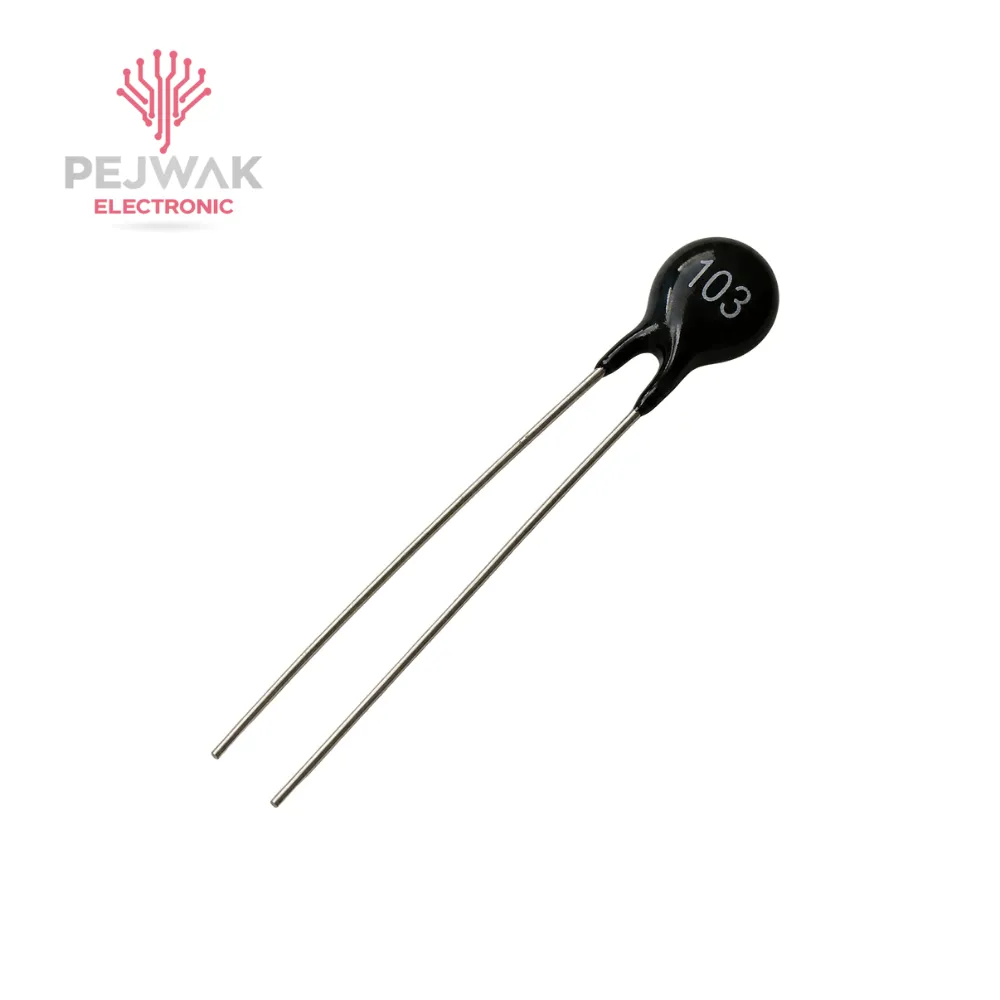

مقاومت حرارتی 10 کیلو اهم 1 درصد با نام NTC 10KR 1% یک ترمیستور از نوع NTC است که مقدار مقاومت آن با تغییر دما تغییر می‌کند. مقدار نامی این قطعه 10 کیلو اهم و تلرانس آن 1 درصد است.

NTC مخفف ضریب دمایی منفی است. در این نوع مقاومت حرارتی، با افزایش دما مقدار مقاومت کاهش پیدا می‌کند و با کاهش دما، مقاومت افزایش می‌یابد. به همین دلیل از NTCها بیشتر برای تشخیص و اندازه‌گیری دما در مدارهای الکترونیکی استفاده می‌شود.

عبارت NTC 10KR 1% نیز همین مشخصات اصلی را نشان می‌دهد؛ یعنی یک ترمیستور NTC با مقاومت نامی 10 کیلو اهم و تلرانس 1 درصد.

مقاومت حرارتی 10 کیلو اهم 1 درصد چگونه کار می‌کند؟

ساختار عملکردی مقاومت حرارتی 10 کیلو اهم 1 درصد بر اساس تغییر مقاومت در برابر دما است. برخلاف مقاومت‌های معمولی که مقدار مقاومت آن‌ها تقریباً ثابت در نظر گرفته می‌شود، NTC عمداً برای حساس بودن نسبت به دما ساخته شده است.

وقتی دمای محیط یا سطحی که NTC در آن قرار گرفته افزایش پیدا می‌کند، مقاومت الکتریکی ترمیستور کاهش پیدا می‌کند. مدار می‌تواند این تغییر مقاومت را اندازه‌گیری کرده و از آن برای تشخیص تغییرات دما استفاده کند.

برای مثال، اگر NTC در یک مدار تقسیم ولتاژ قرار گرفته باشد، تغییر مقاومت آن باعث تغییر ولتاژ نقطه اندازه‌گیری می‌شود. یک مدار کنترلی یا میکروکنترلر می‌تواند این تغییر را دریافت و پردازش کند.

NTC یعنی چه؟

NTC مخفف Negative Temperature Coefficient یا ضریب دمایی منفی است.

ویژگی اصلی NTC این است که مقاومت آن با افزایش دما کاهش پیدا می‌کند. این رفتار، مهم‌ترین تفاوت NTC با یک مقاومت معمولی است.

در NTC 10KR 1% مقدار 10K مقاومت نامی قطعه و 1% میزان تلرانس آن است.

مقدار 10 کیلو اهم در NTC 10KR

مقدار 10 کیلو اهم یکی از مشخصات اصلی این محصول است.

عبارت 10KR در نام محصول به مقاومت نامی 10 کیلو اهم اشاره دارد. حرف R در نام‌گذاری قطعات مقاومتی می‌تواند برای نمایش واحد اهم یا جایگاه اعشار استفاده شود؛ اما در اینجا مقدار موردنظر همان 10 کیلو اهم است.

تلرانس 1 درصد نیز نشان می‌دهد مقدار مقاومت نامی قطعه دارای محدوده مجاز ±1 درصد است.

برای یک مقاومت نامی 10 کیلو اهم، یک درصد برابر با 100 اهم است. بنابراین مقاومت نامی قطعه بر اساس این تلرانس در محدوده 9900 تا 10100 اهم قرار می‌گیرد.

این موضوع مربوط به مقدار مقاومت نامی است و نباید با دقت اندازه‌گیری دما یکسان در نظر گرفته شود.

کاربرد مقاومت حرارتی 10 کیلو اهم 1 درصد

مقاومت حرارتی 10 کیلو اهم 1 درصد در مدارهایی استفاده می‌شود که تغییرات دما باید توسط مدار الکترونیکی تشخیص داده شود.

یکی از روش‌های رایج استفاده از NTC، قرار دادن آن در یک مدار تقسیم ولتاژ است. در این حالت تغییر دما باعث تغییر مقاومت NTC شده و ولتاژ خروجی مدار نیز تغییر می‌کند.

مدار کنترل می‌تواند این تغییر را اندازه‌گیری کند و بر اساس مشخصات ترمیستور، وضعیت دما را تشخیص دهد.

اندازه‌گیری دما

یکی از کاربردهای اصلی NTC 10KR 1% استفاده به‌عنوان حسگر دما است.

در این حالت NTC در محلی قرار می‌گیرد که دمای آن باید اندازه‌گیری شود. با تغییر دما، مقاومت ترمیستور تغییر می‌کند و مدار از این تغییر برای تشخیص وضعیت دمایی استفاده می‌کند.

برای محاسبه دقیق دما، مشخصات کامل همان NTC اهمیت دارد؛ بنابراین تنها مقدار 10K برای تعیین منحنی دقیق مقاومت نسبت به دما کافی نیست.

استفاده در مدارهای کنترلی

در تجهیزات الکترونیکی که دما باید کنترل یا پایش شود، NTC می‌تواند اطلاعات مربوط به تغییرات دما را به مدار کنترل منتقل کند.

مدار کنترل با دریافت تغییرات مقاومت می‌تواند وضعیت دمایی سیستم را بررسی کند و در صورت نیاز عملکرد بخش‌های دیگر مدار را تغییر دهد.

استفاده در مدارهای اندازه‌گیری

NTCها در مدارهای اندازه‌گیری نیز مورد استفاده قرار می‌گیرند. تغییر مقاومت ترمیستور می‌تواند به یک تغییر ولتاژ تبدیل شود و مدار اندازه‌گیری از این تغییر برای تشخیص دما استفاده کند.

در چنین کاربردهایی انتخاب NTC با مشخصات مناسب اهمیت زیادی دارد.

تفاوت NTC با مقاومت معمولی

NTC 10KR 1% از نظر عملکرد با یک مقاومت ثابت معمولی تفاوت دارد.

در مقاومت ثابت، مقدار مقاومت مشخصی برای محدود کردن جریان، تقسیم ولتاژ یا انجام سایر وظایف مدار در نظر گرفته می‌شود.

اما در NTC تغییر مقاومت نسبت به دما، بخش اصلی عملکرد قطعه است.

به همین دلیل مقاومت حرارتی را می‌توان یک عنصر حساس به دما در مدار دانست. هرچه دما تغییر کند، مقدار مقاومت نیز تغییر می‌کند و این تغییر می‌تواند توسط مدار الکترونیکی تشخیص داده شود.

تلرانس 1 درصد چه اهمیتی دارد؟

در مقاومت حرارتی 10 کیلو اهم 1 درصد، تلرانس 1 درصد مشخص می‌کند که مقدار مقاومت نامی قطعه در محدوده مشخصی از مقدار 10 کیلو اهم قرار دارد.

تلرانس پایین‌تر باعث می‌شود مقاومت اولیه قطعه به مقدار نامی نزدیک‌تر باشد.

این موضوع در مدارهایی که مقدار مقاومت NTC در محاسبات یا تنظیمات مدار نقش دارد، اهمیت پیدا می‌کند.

البته تلرانس مقاومت به‌تنهایی مشخص‌کننده دقت اندازه‌گیری دما نیست؛ زیرا رفتار NTC در برابر دما به مشخصات حرارتی خود قطعه نیز وابسته است.

مقاومت NTC با افزایش دما چه تغییری می‌کند؟

در NTC 10KR 1% با افزایش دما، مقدار مقاومت کاهش پیدا می‌کند.

برای همین اگر ترمیستور در محیط گرم‌تر قرار بگیرد، مقدار مقاومت آن نسبت به زمانی که در دمای پایین‌تری قرار داشته کمتر خواهد بود.

البته مقدار دقیق مقاومت در یک دمای مشخص برای همه NTCهای 10K یکسان نیست. ترمیستورهای مختلف می‌توانند منحنی مقاومت-دما و پارامترهای متفاوتی داشته باشند.

بنابراین هنگام طراحی مدار اندازه‌گیری دما، باید مشخصات همان قطعه مورد استفاده قرار بگیرد.

هنگام تعویض NTC 10KR 1% به چه نکاتی توجه کنیم؟

اگر مقاومت حرارتی 10 کیلو اهم 1 درصد برای تعویض یک قطعه روی برد خریداری می‌شود، مقدار 10 کیلو اهم و تلرانس 1 درصد باید با قطعه موردنظر مطابقت داشته باشد.

با این حال، NTCهای مختلفی با مقدار 10K و تلرانس 1% وجود دارند و ممکن است از نظر مشخصات حرارتی، توان، ابعاد یا نوع ساختار با یکدیگر متفاوت باشند.

بنابراین در تعمیر یک دستگاه، صرفاً مشابه بودن عبارت NTC 10KR 1% برای جایگزینی هر NTC دیگری کافی نیست.

نکات مهم در استفاده از NTC 10KR 1%

یکی از نکات مهم این است که NTC باید در محلی قرار بگیرد که تغییر دمای موردنظر را به‌درستی دریافت کند.

همچنین در مدارهای اندازه‌گیری، مقاومت‌های اطراف NTC و روش خواندن ولتاژ روی نتیجه نهایی تأثیر دارند.

اگر NTC به ورودی یک میکروکنترلر متصل باشد، معمولاً تغییر مقاومت آن ابتدا به تغییر ولتاژ تبدیل می‌شود و سپس ورودی مدار کنترل این تغییر را اندازه‌گیری می‌کند.

به همین دلیل نحوه اتصال NTC نیز به اندازه مقدار مقاومت آن اهمیت دارد.

سوالات متداول درباره مقاومت حرارتی 10 کیلو اهم 1 درصد

مقاومت حرارتی 10 کیلو اهم 1 درصد چیست؟

این محصول یک ترمیستور NTC با مقاومت نامی 10 کیلو اهم و تلرانس 1 درصد است که مقدار مقاومت آن با دما تغییر می‌کند.

NTC 10KR 1% یعنی چه؟

10KR نشان‌دهنده مقاومت نامی 10 کیلو اهم و 1% نشان‌دهنده تلرانس مقاومت است.

آیا مقاومت NTC با افزایش دما کاهش پیدا می‌کند؟

بله. در ترمیستور NTC با افزایش دما، مقدار مقاومت کاهش پیدا می‌کند.

کاربرد NTC 10KR 1% چیست؟

از این قطعه برای تشخیص و اندازه‌گیری تغییرات دما در مدارهای الکترونیکی و همچنین مدارهای کنترلی استفاده می‌شود.

مقاومت NTC 10K در همه دماها 10 کیلو اهم است؟

خیر. 10 کیلو اهم مقدار نامی NTC است و مقاومت آن با تغییر دما تغییر می‌کند.

آیا همه NTCهای 10K مشابه هستند؟

خیر. ممکن است چند NTC مقاومت نامی 10 کیلو اهم داشته باشند اما مشخصات حرارتی، ابعاد و سایر پارامترهای آن‌ها متفاوت باشد.
