ترمینال روبردی 5 پین مدل PX55

معرفی ترمینال روبردی 5 پین مدل PX55 PAXT | قیمت و مشخصات

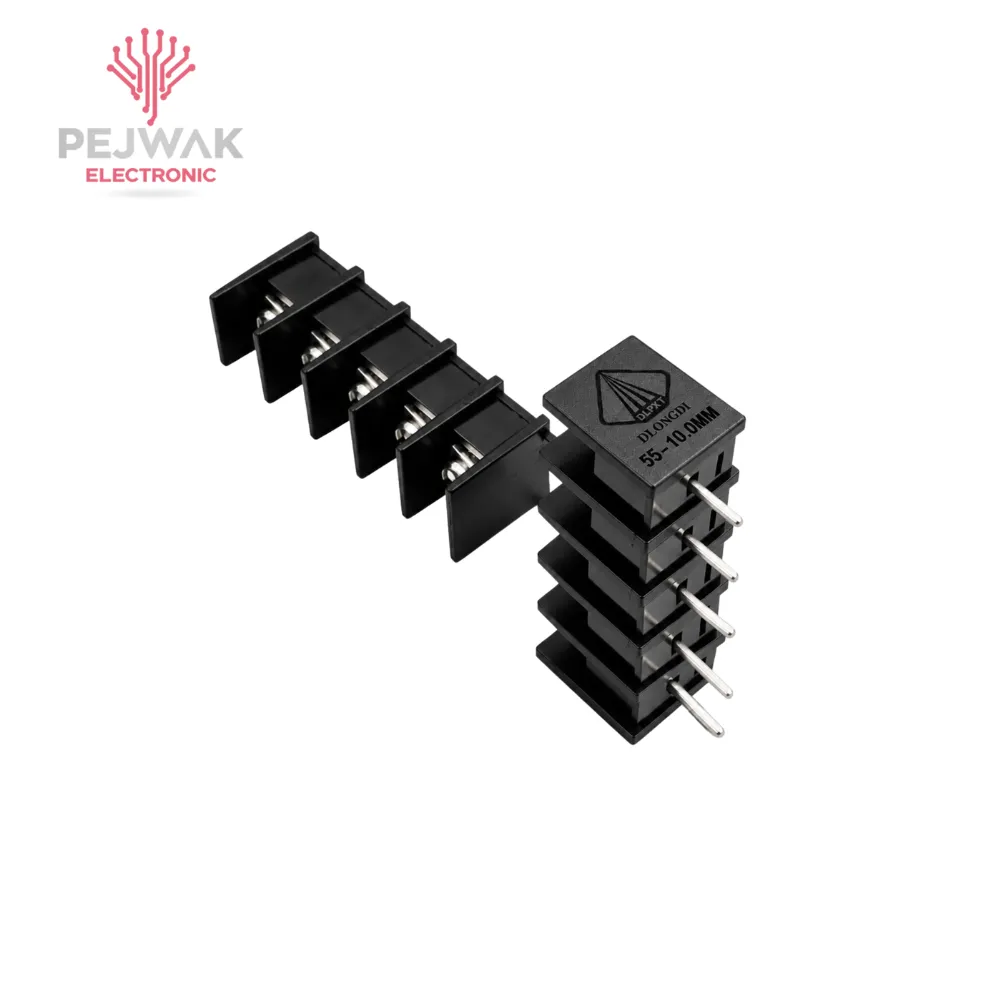

ترمینال روبردی 5 پین مدل PX55 برند PAXT یک کانکتور مناسب برای ایجاد اتصال بین سیم‌ها و برد مدار چاپی است. این مدل دارای 5 پین بوده و برای مدارهایی طراحی شده است که به چند نقطه اتصال در یک ترمینال روبردی نیاز دارند.

استفاده از ترمینال‌های روبردی باعث می‌شود اتصال سیم‌ها به PCB مرتب‌تر و قابل دسترس‌تر باشد و در زمان مونتاژ یا تعمیر، امکان جدا کردن سیم‌ها از برد ساده‌تر انجام شود. مدل PX55 در این سری با برند PAXT عرضه می‌شود و کشور سازنده آن تایوان است.

مشخصات فنی ترمینال روبردی 5 پین مدل PX55

ترمینال PX55 یک مدل 5 پین از ترمینال‌های روبردی PAXT است که برای نصب روی برد مدار چاپی مورد استفاده قرار می‌گیرد. پنج پین این قطعه، پنج نقطه اتصال الکتریکی را در اختیار مدار قرار می‌دهند.

از آنجا که برای کد دقیق PX55 اطلاعات فنی سازنده در منابع عمومی قابل تأیید پیدا نشد، نمی‌توان مشخصاتی مانند ولتاژ نامی، جریان نامی، فاصله پایه، ابعاد دقیق، جنس هادی یا نوع مکانیزم اتصال سیم را بدون بررسی نمونه یا دیتاشیت قطعه به‌عنوان مشخصات قطعی اعلام کرد.

بنابراین هنگام جایگزینی این مدل با یک ترمینال دیگر، تنها یکسان بودن تعداد پین‌ها کافی نیست و مشخصات مکانیکی قطعه نیز باید با برد موردنظر مطابقت داشته باشد.

نحوه عملکرد ترمینال روبردی 5 پین PX55

وظیفه ترمینال روبردی، ایجاد یک رابط اتصال بین سیم یا هادی خارجی و مسیرهای الکتریکی روی برد مدار چاپی است. در مدل PX55، پنج پین مجزا برای اتصال در اختیار مدار قرار دارد.

این ساختار باعث می‌شود سیم‌های مربوط به بخش‌های مختلف مدار بتوانند از طریق یک ترمینال مشخص به PCB متصل شوند. چنین اتصالی در مقایسه با لحیم مستقیم سیم روی برد، دسترسی و جداسازی سیم‌ها را در زمان تعمیر یا سرویس ساده‌تر می‌کند.

نحوه دقیق اتصال سیم به این مدل باید بر اساس ساختار فیزیکی نمونه موجود و روش اتصال ترمینال انجام شود.

کاربردهای ترمینال روبردی 5 پین مدل PX55

ترمینال‌های روبردی چندپین در انواع بردهای الکترونیکی و تجهیزات کنترلی برای اتصال سیم‌های خارجی به PCB استفاده می‌شوند. مدل پنج‌پین PX55 نیز برای مدارهایی مناسب است که از نظر تعداد اتصال به پنج نقطه مجزا نیاز دارند.

از جمله کاربردهای قابل بررسی برای این نوع قطعه می‌توان به بردهای الکترونیکی، مدارهای کنترلی، تجهیزات صنعتی و مجموعه‌های دارای سیم‌کشی متصل به PCB اشاره کرد؛ البته انتخاب نهایی باید بر اساس ابعاد و مشخصات واقعی ترمینال و مدار انجام شود.

ویژگی‌ها و نکات مهم محصول

مهم‌ترین مشخصه قابل تأیید PX55، ساختار 5 پین و طراحی آن به‌عنوان ترمینال روبردی است. تعداد پنج پین، امکان ایجاد چند اتصال در یک مجموعه ترمینالی را فراهم می‌کند و می‌تواند سیم‌کشی روی برد را منظم‌تر کند.

برای استفاده در یک برد مشخص، بررسی تطابق مکانیکی اهمیت زیادی دارد. به‌خصوص اگر هدف، جایگزینی یک ترمینال موجود باشد، فاصله پایه‌ها، ابعاد بدنه و موقعیت پایه‌ها باید با نمونه قبلی مقایسه شوند.

همچنین برای کاربردهایی که جریان یا ولتاژ عبوری اهمیت دارد، نباید مقدار مجاز را صرفاً بر اساس ظاهر یا تعداد پین‌ها تعیین کرد؛ این مشخصات باید از دیتاشیت معتبر یا اطلاعات فنی خود قطعه تأیید شود.

تفاوت با محصولات مشابه

یکی از تفاوت‌های اصلی ترمینال‌های روبردی، تعداد پین آنهاست. مدل PX55 دارای 5 پین است و بنابراین از نظر تعداد اتصال با مدل‌های دوپین، سه‌پین یا سایر مدل‌های چندپین متفاوت است.

با این حال، برای مقایسه دقیق PX55 با مدل‌های دیگر PAXT نمی‌توان تنها بر اساس کد محصول نتیجه‌گیری کرد. عواملی مانند فاصله پایه، ابعاد بدنه، نحوه اتصال سیم و مشخصات الکتریکی نیز باید بررسی شوند.

بنابراین اگر قصد دارید PX55 را جایگزین یک ترمینال مشابه کنید، مقایسه فیزیکی نمونه موجود با قطعه جدید اهمیت بیشتری از صرفاً مشابه بودن نام یا تعداد پین دارد.

راهنمای انتخاب و خرید

هنگام خرید ترمینال روبردی 5 پین PX55، ابتدا تعداد پین‌ها را با نیاز مدار مطابقت دهید. اگر قطعه برای جایگزینی استفاده می‌شود، ترمینال جدید باید از نظر چیدمان پایه‌ها و ابعاد نیز با سوراخ‌ها یا محل نصب روی PCB سازگار باشد.

فاصله پایه‌ها یکی از مهم‌ترین موارد برای نصب مستقیم روی برد است. همچنین باید نحوه اتصال سیم و فضای در نظر گرفته‌شده در اطراف ترمینال بررسی شود.

در کاربردهای توان یا مدارهایی که مشخصات الکتریکی اهمیت بالایی دارند، انتخاب قطعه باید بر اساس جریان و ولتاژ مجاز تأییدشده انجام شود. برای PX55 مقدار دقیق این پارامترها در منابع عمومی معتبر پیدا نشد و بهتر است قبل از استفاده در چنین مدارهایی از فروشنده یا سازنده استعلام شود.

سوالات متداول درباره ترمینال روبردی 5 پین PX55

ترمینال روبردی 5 پین PX55 چیست؟

PX55 یک ترمینال روبردی 5 پین از برند PAXT است که برای ایجاد اتصال الکتریکی بین سیم‌ها و برد مدار چاپی مورد استفاده قرار می‌گیرد.

ترمینال PX55 چند پین دارد؟

مدل PX55 دارای 5 پین است و برای مدارهایی که به پنج نقطه اتصال نیاز دارند قابل استفاده است.

ترمینال PX55 چه کاربردی دارد؟

این قطعه برای ایجاد اتصال منظم بین سیم‌کشی خارجی و PCB استفاده می‌شود و می‌تواند در بردهای الکترونیکی و مدارهای کنترلی مورد استفاده قرار گیرد.

برند ترمینال PX55 چیست؟

مدل موردنظر با برند PAXT عرضه می‌شود و کشور سازنده اعلام‌شده برای این سری تایوان است.

آیا PX55 برای جایگزینی ترمینال 5 پین دیگر مناسب است؟

صرفاً پنج‌پین بودن برای تأیید جایگزینی کافی نیست. فاصله پایه‌ها، ابعاد، چیدمان پین‌ها و نحوه اتصال سیم باید با ترمینال قبلی و برد مدار چاپی مطابقت داشته باشد.

فاصله پایه‌های PX55 چقدر است؟

برای مدل دقیق PX55، مقدار فاصله پایه در یک دیتاشیت معتبر و قابل استناد پیدا نشد. بنابراین این مقدار نباید بدون اندازه‌گیری نمونه یا تأیید سازنده اعلام شود.

آیا جریان و ولتاژ نامی PX55 مشخص است؟

برای کد دقیق PX55 اطلاعات معتبر قابل تأییدی درباره جریان و ولتاژ نامی پیدا نشد. در نتیجه برای کاربردهای الکتریکی حساس، این مشخصات باید از منبع فنی سازنده یا نمونه واقعی بررسی شود.

هنگام خرید PX55 به چه نکاتی توجه کنیم؟

تعداد 5 پین، فاصله پایه‌ها، ابعاد بدنه، نحوه نصب روی PCB و روش اتصال سیم از مهم‌ترین مواردی هستند که باید پیش از خرید و جایگزینی بررسی شوند.
