مقاومت اری 10KR 9PIN

معرفی مقاومت اری 10KR 9PIN

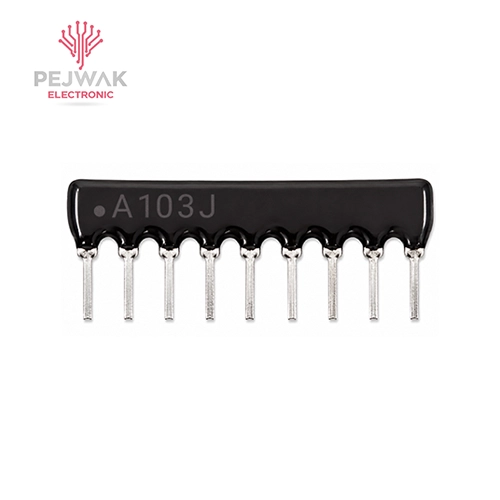

مقاومت اری 10KR 9PIN یک شبکه مقاومتی (Resistor Array) است که از چندین مقاومت در یک پکیج مشترک تشکیل شده و برای ساده‌سازی طراحی مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. این قطعه با مقدار مقاومتی 10KΩ (10 کیلو اهم) و ساختار 9 پین برای کاربردهایی که نیاز به چند مقاومت با آرایش مشخص در فضای محدود دارند، استفاده می‌شود.

استفاده از مقاومت‌های آرایه‌ای به جای چند مقاومت مجزا باعث کاهش فضای مورد نیاز روی برد، کاهش تعداد قطعات و ساده‌تر شدن فرآیند مونتاژ PCB می‌شود. مقاومت اری 10KR 9PIN در بسیاری از مدارهای دیجیتال، بردهای کنترلی و تجهیزات الکترونیکی که به مقاومت‌های چندگانه نیاز دارند، کاربرد دارد.

مشخصات فنی محصول

مقاومت اری 10KR 9PIN دارای مقدار مقاومت 10KΩ است. عبارت 10KR در نام قطعه معمولاً نشان‌دهنده مقدار مقاومت 10 کیلو اهم است که در مدارهای مختلف برای محدود کردن جریان، ایجاد بایاس، پول‌آپ (Pull-up) و پول‌داون (Pull-down) مورد استفاده قرار می‌گیرد.

عدد 9PIN نشان‌دهنده تعداد پایه‌های این پکیج مقاومتی است. تعداد پایه‌ها در مقاومت‌های آرایه‌ای به نوع آرایش داخلی مقاومت‌ها و نحوه اتصال آن‌ها در مدار مرتبط است و برای جایگزینی قطعه باید به سازگاری کامل پکیج و آرایش داخلی توجه شود.

نحوه عملکرد محصول

مقاومت اری 10KR 9PIN مانند مجموعه‌ای از مقاومت‌های مجزا عمل می‌کند که در یک بدنه مشترک قرار گرفته‌اند. این قطعه با ایجاد مقاومت الکتریکی در مسیرهای مختلف مدار، جریان را محدود کرده یا سطح ولتاژ مورد نیاز بخش‌های مختلف مدار را تنظیم می‌کند.

در مدارهای دیجیتال، شبکه‌های مقاومتی می‌توانند برای ایجاد وضعیت منطقی مشخص، تثبیت ورودی‌ها و هماهنگ‌سازی سیگنال‌ها استفاده شوند. عملکرد دقیق این قطعه به آرایش داخلی مقاومت‌ها و نحوه اتصال پایه‌ها بستگی دارد.

کاربردهای محصول

مقاومت اری 10KR 9PIN در انواع بردهای الکترونیکی، مدارهای دیجیتال، تجهیزات کنترلی، سیستم‌های صنعتی و دستگاه‌هایی که نیاز به چند مقاومت با مقدار یکسان دارند استفاده می‌شود.

این قطعه به دلیل قرارگیری چند مقاومت در یک پکیج، برای طراحی‌هایی که محدودیت فضا دارند گزینه مناسبی است و می‌تواند جایگزین چند مقاومت مجزا در بخش‌هایی از مدار شود.

مزایا و ویژگی‌های محصول

مقاومت‌های آرایه‌ای مانند مدل 10KR 9PIN باعث کاهش تعداد قطعات روی برد و ساده‌تر شدن طراحی PCB می‌شوند. این ساختار همچنین فرآیند مونتاژ را آسان‌تر کرده و باعث مرتب‌تر شدن چیدمان قطعات در مدار می‌شود.

استفاده از یک پکیج مقاومتی مشترک می‌تواند در مدارهایی که به مقاومت‌های متعدد با مقدار مشابه نیاز دارند، راهکار مناسبی برای کاهش حجم مدار و افزایش سرعت مونتاژ باشد.

راهنمای انتخاب و خرید

هنگام خرید مقاومت اری 10KR 9PIN باید به مقدار مقاومت، تعداد پایه‌ها، نوع آرایش داخلی، پکیج قطعه و سازگاری آن با مدار موردنظر توجه شود.

در زمان جایگزینی این قطعه، تنها یکسان بودن مقدار مقاومت کافی نیست و باید تعداد پایه‌ها و نحوه اتصال داخلی مقاومت‌ها نیز با نمونه اصلی مطابقت داشته باشد. بررسی کد درج‌شده روی قطعه یا اطلاعات شماتیک مدار می‌تواند در انتخاب صحیح کمک‌کننده باشد.

مقایسه یا تفاوت با مقاومت‌های معمولی

تفاوت اصلی مقاومت اری با مقاومت‌های معمولی در این است که چند مقاومت در یک بدنه مشترک قرار گرفته‌اند. این ویژگی باعث کاهش فضای اشغال‌شده روی برد و ساده‌تر شدن طراحی مدار می‌شود.

در مدارهایی که فقط به یک مقدار مقاومت نیاز دارند، استفاده از مقاومت معمولی ممکن است انتخاب ساده‌تری باشد، اما در کاربردهایی که چند مقاومت مشابه مورد نیاز است، مقاومت آرایه‌ای می‌تواند گزینه مناسب‌تری باشد.

سوالات متداول

مقاومت اری 10KR 9PIN چیست؟

مقاومت اری 10KR 9PIN یک شبکه مقاومتی است که چند مقاومت را در یک پکیج مشترک قرار داده و برای استفاده در مدارهای الکترونیکی طراحی شده است.

مقدار مقاومت این قطعه چقدر است؟

مقدار مقاومت این قطعه 10KΩ یا 10 کیلو اهم است.

منظور از 9PIN در این مقاومت چیست؟

9PIN نشان‌دهنده تعداد پایه‌های پکیج مقاومت آرایه‌ای است.

آیا می‌توان مقاومت اری را با چند مقاومت معمولی جایگزین کرد؟

در برخی مدارها ممکن است امکان جایگزینی وجود داشته باشد، اما باید مقدار مقاومت، تعداد مقاومت‌های داخلی و نحوه اتصال پایه‌ها کاملاً بررسی شود.

مقاومت اری 10KR 9PIN چه کاربردی دارد؟

این قطعه در مدارهای دیجیتال، بردهای کنترلی و تجهیزات الکترونیکی برای ایجاد چند مسیر مقاومتی مشابه استفاده می‌شود.

جمع‌بندی خرید

مقاومت اری 10KR 9PIN یک شبکه مقاومتی مناسب برای مدارهایی است که به چند مقاومت با مقدار مشابه در یک پکیج کوچک نیاز دارند. مقدار مقاومت 10KΩ و ساختار 9 پایه این قطعه، آن را برای استفاده در بسیاری از بردهای الکترونیکی و طراحی‌های فشرده مناسب می‌کند.

در زمان خرید یا جایگزینی این قطعه، بررسی مقدار مقاومت، تعداد پایه‌ها و آرایش داخلی برای اطمینان از عملکرد صحیح مدار اهمیت دارد.
