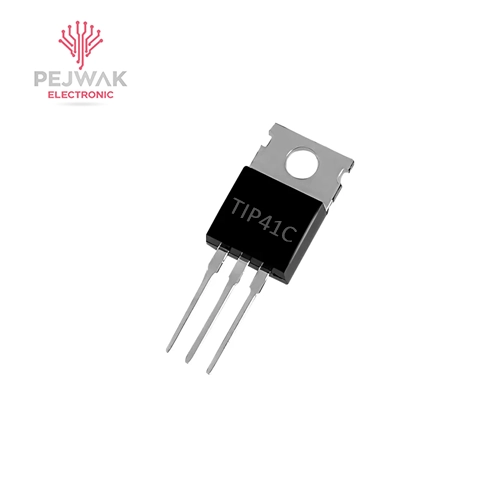

ترانزیستور TIP41C
- نوع ترانزیستور: NPN
- حداکثر ولتاژ مقاومت امیتر: 100 ولت
- حداکثر ولتاژ مقاومت بیس: 100 ولت
- حداکثر ولتاژ امیتر-بیس: 5 ولت
- حداکثر جریان مقاومت: 6000 میلی‌آمپر
- حداکثر توان مصرفی: 65000 میلی‌وات
- بهره جریان: 15 تا 75
- فرکانس گذر: 3 مگاهرتز
- محدوده دمای کاری: 65- تا 150+ درجه سانتی‌گراد
موجود در انبار
نقد و بررسی اجمالی
معرفی ترانزیستور TIP41C
ترانزیستور TIP41C یک ترانزیستور NPN دوقطبی (BJT) با توان بالا است که برای کاربردهای تقویت و سوئیچینگ در مدارات قدرت طراحی شده است. این ترانزیستور به دلیل توانایی تحمل جریان و ولتاژ بالا، در مدارات صوتی، منابع تغذیه، و کنترل موتور پرکاربرد است. TIP41C در پکیج TO-220 عرضه می‌شود و مکمل ترانزیستور PNP مدل TIP42C است.
ویژگی‌های ترانزیستور TIP41C
مناسب برای تقویت صوتی و مدارات قدرت
عملکرد عالی در سوئیچینگ بارهای سنگین
پکیج TO-220 با قابلیت نصب هیت‌سینک برای مدیریت حرارتی
مقاومت بالا در برابر ولتاژهای بالا
کاربردهای رایج ترانزیستور TIP41C
- تقویت‌کننده‌های صوتی: استفاده در مراحل خروجی آمپلی‌فایرهای صوتی کلاس AB.
- منابع تغذیه: در مدارات تنظیم‌کننده ولتاژ خطی یا سوئیچینگ.
- کنترل موتور: درایور موتورهای DC و کنترل سرعت.
- سوئیچینگ قدرت: کنترل بارهای سنگین مانند رله‌ها، لامپ‌ها، و هیترها.
- پروژه‌های DIY: استفاده در مدارات آردوینو، رباتیک، و پروژه‌های صوتی خانگی.
نحوه عملکرد ترانزیستور TIP41C
- بیس (Base): جریان کوچک ورودی به بیس، جریان بزرگ‌تر بین کلکتور و امیتر را کنترل می‌کند.
- کلکتور (Collector): جریان اصلی از کلکتور به امیتر جریان می‌یابد.
- امیتر (Emitter): نقطه خروجی جریان.
در حالت فعال، ترانزیستور برای تقویت سیگنال استفاده می‌شود، و در حالت اشباع یا قطع، به‌عنوان سوئیچ عمل می‌کند. برای عملکرد صحیح، بایاس مناسب (ولتاژ و جریان بیس) ضروری است.
مزایا ترانزیستور TIP41C
- جریان و توان بالا: توانایی تحمل جریان تا 6 آمپر و توان 65 وات.
- ولتاژ بالا: مناسب برای مدارات با ولتاژ تا 100 ولت.
- مدیریت حرارتی: پکیج TO-220 امکان نصب هیت‌سینک را فراهم می‌کند.
- هزینه پایین: تولید انبوه و قیمت مقرون‌به‌صرفه.
- دسترسی آسان: موجود در اکثر فروشگاه‌های قطعات الکترونیکی.
نکات مهم و توصیه‌های ترانزیستور TIP41C
- بایاس مناسب: برای جلوگیری از آسیب، جریان بیس (I_B) و ولتاژ کلکتور-امیتر (V_CE) را در محدوده مجاز نگه دارید. از مقاومت محدودکننده جریان بیس استفاده کنید (محاسبه با فرمول I_B = I_C / h_FE).
- محافظت در سوئیچینگ: در مدارات سوئیچینگ القایی (مانند موتور یا رله)، از دیود هرزگرد (Flyback Diode) برای محافظت در برابر ولتاژهای معکوس استفاده کنید.
- مدیریت حرارتی: در کاربردهای با جریان یا توان بالا، حتماً از هیت‌سینک مناسب و تهویه استفاده کنید تا دما از 150°C فراتر نرود.
- جایگزین‌ها: ترانزیستورهای مشابه شامل TIP31C، MJE3055، یا 2N3055 (برای توان بالاتر) هستند. برای جایگزینی، دیتاشیت‌ها را مقایسه کنید.
- تست ترانزیستور: برای بررسی سلامت، از مولتی‌متر در حالت تست دیود یا ترانزیستور استفاده کنید تا اتصالات بیس-امیتر و بیس-کلکتور را بررسی کنید.
- دیتاشیت: برای مشخصات دقیق (مانند منحنی‌های بهره یا توان)، دیتاشیت TIP41C از سازندگان مانند STMicroelectronics یا ON Semiconductor را بررسی کنید.
توصیه‌ها برای خرید ترانزیستور TIP41C
- اطمینان حاصل کنید که محصول اصلی و سازگار با استاندارد RoHS است.
- موجودی را بررسی کنید، زیرا تقاضای بالا ممکن است باعث کمبود موقت شود.
خرید ترانزیستور TIP41C
برای خرید ترانزیستور TL431 و خرید ترانزیستور بی جی تی و انواع دیگر ترانزیستور‌ها می‌توانید به سایت پژواک الکترونیک مراجعه کنید .
پژواک الکترونیک در زمینه فروش و عرضه انواع لوازم و قطعات الکترونیکی به صورت تخصصی فعالیت دارد .
