کلید کلنگی3 حالت 6 پین مدل MTS-2

معرفی کلید کلنگی 3 حالت 6 پین مدل MTS-2 | قیمت و مشخصات

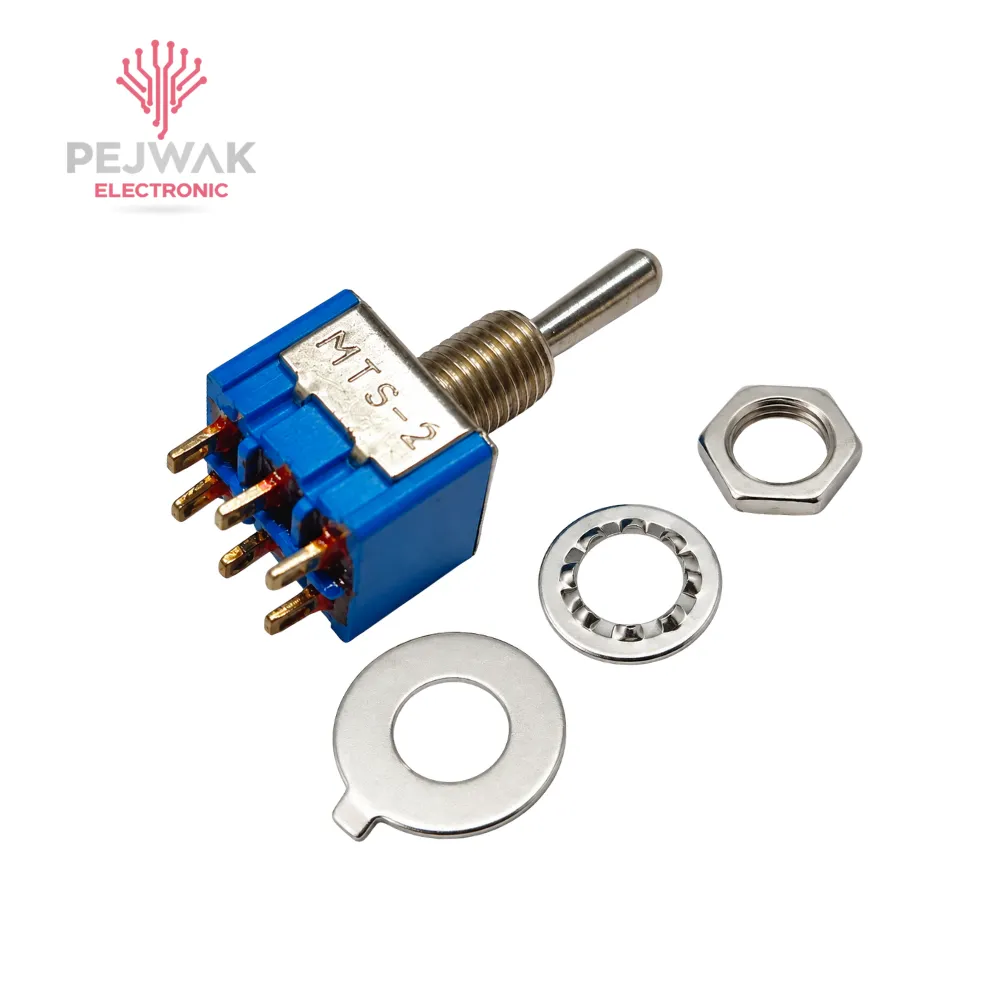

کلید کلنگی 3 حالت 6 پین مدل MTS-2 یک کلید مکانیکی کوچک از نوع Toggle Switch است که برای انتخاب بین چند وضعیت در مدارهای الکترونیکی استفاده می‌شود. این مدل دارای 6 پایه و سه وضعیت عملکردی است و در نسخه رایج سه‌حالته سری MTS-2 با آرایش ON-OFF-ON، دو مسیر مستقل را به‌صورت هم‌زمان کنترل می‌کند.

ساختار 6 پایه این کلید باعث می‌شود بتوان از آن برای قطع و وصل یا تغییر مسیر دو مدار به‌صورت هم‌زمان استفاده کرد. در مدل MTS-203، ساختار کنتاکت از نوع DPDT است و اهرم کلید سه وضعیت دارد؛ در دو وضعیت کناری اتصال برقرار می‌شود و وضعیت میانی برای قطع قرار می‌گیرد.

این کلید برای نصب روی پنل یا بدنه تجهیزات طراحی شده و به دلیل ابعاد کوچک، در بسیاری از مدارهای الکترونیکی و تجهیزات کنترلی قابل استفاده است.

مشخصات فنی کلید کلنگی MTS-2

مدل موردنظر از سری MTS-2 دارای 6 پایه و 3 وضعیت است. در نسخه MTS-203، ترتیب عملکرد کلید به صورت ON-OFF-ON است؛ یعنی دو حالت فعال در دو طرف و یک حالت خاموش در مرکز قرار دارد. این مدل از ساختار DPDT استفاده می‌کند و امکان کنترل دو مسیر را فراهم می‌سازد.

در منابع فنی سری MTS-2، ظرفیت کنتاکت 6 آمپر در 125 ولت AC و 3 آمپر در 250 ولت AC اعلام شده است. این مقادیر مربوط به ظرفیت کنتاکت کلید هستند و هنگام استفاده در مدار باید با نوع بار و شرایط کاری مدار مطابقت داشته باشند.

مقاومت کنتاکت این سری حداکثر 20 میلی‌اهم اعلام شده و مقاومت عایقی نیز حداقل 1000 مگااهم در 500VDC است. همچنین برای آن استقامت الکتریکی 1500VAC در فرکانس 50Hz به مدت یک دقیقه اعلام شده است.

در مدل‌های رایج MTS-2، قطر سوراخ نصب حدود 6 میلی‌متر است و بدنه ابعاد جمع‌وجوری دارد. با این حال، برای جایگزینی یک کلید موجود روی برد یا پنل، بهتر است ابعاد دقیق نمونه موجود و فاصله پایه‌ها نیز بررسی شود.

نحوه عملکرد کلید 3 حالته 6 پین MTS-2

عملکرد کلید MTS-2 کاملاً مکانیکی است. با جابه‌جا کردن اهرم، وضعیت اتصال بین پایه‌های داخلی تغییر می‌کند و مسیر جریان در مدار تغییر خواهد کرد.

در نسخه سه‌حالته ON-OFF-ON، اهرم در سه موقعیت قرار می‌گیرد. در موقعیت اول یک مجموعه از کنتاکت‌ها وصل می‌شود، در موقعیت وسط مدار در حالت قطع قرار می‌گیرد و در موقعیت سوم مجموعه دیگر کنتاکت‌ها فعال می‌شود.

به دلیل ساختار DPDT، این تغییر وضعیت می‌تواند روی دو مسیر مستقل انجام شود. بنابراین یک کلید 6 پین می‌تواند کاری را انجام دهد که در بعضی مدارها نیاز به استفاده از دو کلید مجزا دارد.

برای تشخیص پایه‌ها نیز بهتر است صرفاً بر اساس شکل ظاهری تصمیم‌گیری نشود. در صورت نیاز به سیم‌کشی دقیق، می‌توان با مولتی‌متر و تست پیوستگی، پایه مشترک و وضعیت اتصال هر حالت را مشخص کرد.

کاربردهای کلید کلنگی 3 حالت MTS-2

کلید کلنگی 3 حالت 6 پین MTS-2 در مدارهایی کاربرد دارد که نیاز به انتخاب بین دو وضعیت فعال و یک وضعیت قطع دارند. ساختار ON-OFF-ON برای چنین کاربردهایی مناسب است و امکان انتخاب مسیر بدون استفاده از مدار کنترل الکترونیکی را فراهم می‌کند.

از این کلید می‌توان در تجهیزات الکترونیکی، مدارهای کنترلی، پنل‌های دستگاه‌ها و پروژه‌های الکترونیکی استفاده کرد. همچنین در مدارهایی که لازم است دو مسیر به‌صورت هم‌زمان تغییر وضعیت دهند، ساختار DPDT این مدل می‌تواند کاربردی باشد.

در هنگام استفاده برای بارهای توان بالاتر، باید جریان و ولتاژ مدار با ظرفیت واقعی کنتاکت کلید مطابقت داشته باشد. مقادیر اعلام‌شده برای سری MTS-2 برابر 6A در 125VAC و 3A در 250VAC است.

تفاوت MTS-2 سه حالته با مدل‌های دو حالته

نام MTS-2 به‌تنهایی همیشه به یک نسخه سه‌حالته اشاره نمی‌کند. در همین خانواده، مدل MTS-202 به‌صورت 6 پین و دوحالته ON-ON عرضه شده است، در حالی که MTS-203 نسخه 6 پین سه‌حالته ON-OFF-ON است. بنابراین هنگام خرید، فقط عبارت MTS-2 کافی نیست و باید عملکرد موردنیاز کلید نیز بررسی شود.

مدل‌های دیگری مانند MTS-213 نیز دارای سه وضعیت و 6 پایه هستند، اما عملکرد آن‌ها ON-OFF-(ON) است؛ یعنی یکی از طرفین حالت لحظه‌ای دارد و با رها کردن اهرم به وضعیت قبلی برمی‌گردد. بنابراین این مدل با نسخه ثابت ON-OFF-ON یکسان نیست.

راهنمای انتخاب و خرید کلید MTS-2

هنگام خرید کلید کلنگی 3 حالت 6 پین مدل MTS-2، اولین موردی که باید بررسی شود نوع عملکرد کلید است. اگر به سه وضعیت ثابت نیاز دارید، نسخه ON-OFF-ON مناسب است؛ اما اگر یکی از وضعیت‌ها باید لحظه‌ای باشد، باید سراغ نسخه‌ای مانند ON-OFF-(ON) بروید.

تعداد پایه نیز اهمیت زیادی دارد. نسخه 6 پین برای ساختار DPDT استفاده می‌شود و امکان کنترل دو مسیر را فراهم می‌کند. اگر کلید قرار است جایگزین نمونه قبلی روی پنل شود، علاوه بر تعداد پایه، ابعاد بدنه، محل نصب و قطر سوراخ نیز باید با نمونه قبلی مطابقت داشته باشد.

همچنین ظرفیت کنتاکت را با بار مدار مقایسه کنید. برای سری MTS-2 مقدار اعلام‌شده 6A در 125VAC و 3A در 250VAC است. استفاده از کلید در شرایطی بالاتر از ظرفیت نامی می‌تواند باعث گرم شدن و آسیب کنتاکت‌ها شود.

مزایا و ویژگی‌های کلید کلنگی MTS-2

مهم‌ترین مزیت این مدل، ترکیب ابعاد نسبتاً کوچک با سه وضعیت عملکردی و 6 پایه است. وجود ساختار DPDT امکان کنترل دو مسیر را فراهم می‌کند و در مدارهایی که نیاز به تغییر هم‌زمان دو خط دارند، استفاده از یک کلید را ممکن می‌سازد.

حالت مرکزی OFF نیز در مدل ON-OFF-ON باعث می‌شود کاربر بتواند بین دو وضعیت فعال، یک وضعیت قطع داشته باشد. این ساختار برای کلیدهای انتخاب وضعیت و تغییر مسیر مدار بسیار کاربردی است.
