انواع کابل شیلددار و تفاوت کابل‌های شیلددار از نظر ساختار

کابل‌های شیلددار از نظر نوع محافظ، ساختار هادی، انعطاف‌پذیری و کاربرد با یکدیگر تفاوت دارند. انتخاب بین کابل شیلددار فویلی، بافتی یا ترکیبی به شرایط نصب، نوع سیگنال و میزان تداخل الکترومغناطیسی محیط بستگی دارد. علاوه بر ساختار شیلد، نوع کابل نیز اهمیت دارد؛ برای مثال، کابل فرمان و کنترل، کابل شبکه و کابل برق ممکن است هرکدام به طراحی متفاوتی نیاز داشته باشند. در این مقاله، انواع کابل شیلددار و تفاوت‌های آن‌ها را بررسی می‌کنیم تا انتخاب کابل متناسب با نیاز پروژه ساده‌تر شود.

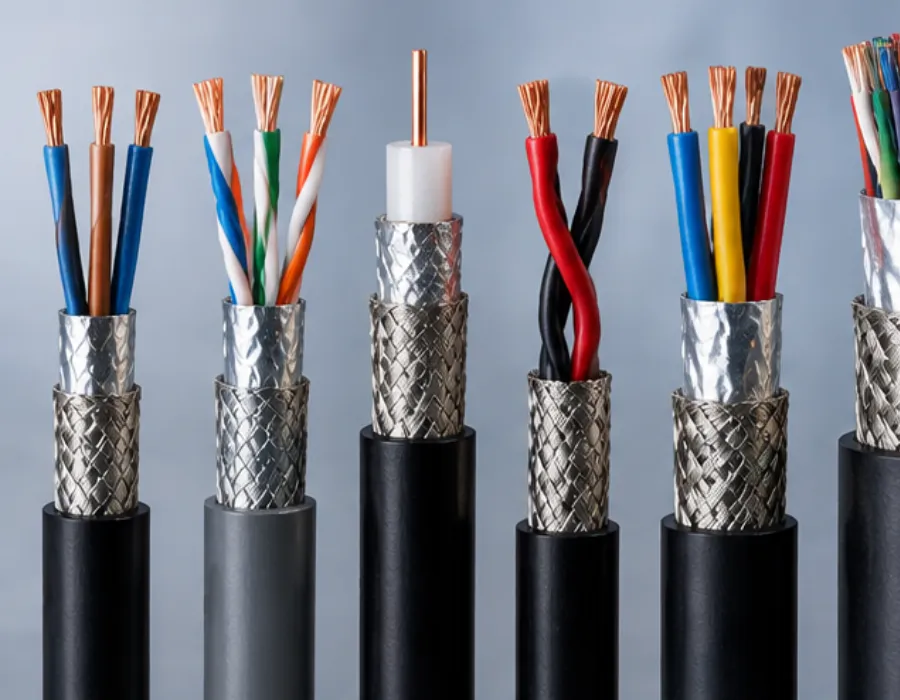

انواع کابل شیلددار از نظر ساختار شیلد

مهم‌ترین تفاوت کابل‌های شیلددار به نوع لایه محافظ آن‌ها مربوط می‌شود. این لایه می‌تواند از فویل فلزی، رشته‌های بافته‌شده یا ترکیبی از هر دو ساخته شود. هر ساختار ویژگی‌های خاصی دارد و عملکرد نهایی کابل علاوه بر شیلد، به طراحی کلی، کیفیت ساخت و شرایط استفاده وابسته است.

کابل شیلددار با فویل (Foil Shield)

در کابل شیلددار فویلی، یک لایه نازک فلزی، معمولاً از جنس آلومینیوم یا فویل‌های چندلایه، اطراف هادی‌ها یا مجموعه سیم‌های داخلی قرار می‌گیرد. این ساختار می‌تواند پوشش گسترده‌ای در اطراف بخش محافظت‌شده ایجاد کند و برای بسیاری از کابل‌های انتقال سیگنال و داده مناسب است.

فویل به دلیل ضخامت کم، وزن پایین و ساختار جمع‌وجور در طراحی کابل‌های مختلف کاربرد دارد. بااین‌حال، دوام مکانیکی آن در برابر خم‌شدن‌های مکرر به طراحی کابل و نحوه استفاده بستگی دارد. همچنین برای اتصال الکتریکی شیلد به مدار یا سیستم زمین، معمولاً از سیم تخلیه یا Drain Wire استفاده می‌شود؛ البته وجود این سیم به طراحی محصول وابسته است.

کابل فویلی می‌تواند انتخاب مناسبی برای مسیرهایی باشد که به محافظت الکترومغناطیسی با وزن و حجم کمتر نیاز دارند. میزان کارایی آن باید با توجه به مشخصات فنی کابل و شرایط نصب ارزیابی شود.

کابل شیلددار با بافت فلزی (Braided Shield)

در این نوع کابل، رشته‌های نازک فلزی به‌صورت بافت در اطراف هادی‌ها یا لایه‌های داخلی قرار می‌گیرند. مس و مس قلع‌اندود از مواد رایج در ساخت شیلدهای بافتی هستند. این ساختار علاوه بر ایجاد مسیر رسانای محافظ، معمولاً مقاومت مکانیکی مناسبی در برابر استفاده و جابه‌جایی دارد.

درصد پوشش بافت، قطر رشته‌ها، جنس فلز و تراکم بافت بر عملکرد شیلد اثر می‌گذارند. شیلد بافتی در بسیاری از کابل‌های صنعتی، کنترلی و انتقال سیگنال استفاده می‌شود؛ به‌ویژه در شرایطی که انعطاف‌پذیری و استحکام مکانیکی نیز اهمیت دارند.

البته شیلد بافتی لزوماً تمام سطح کابل را به‌صورت پیوسته نمی‌پوشاند و میزان پوشش آن به طراحی بافت وابسته است. بنابراین نمی‌توان بدون بررسی مشخصات، آن را در همه شرایط برتر از شیلد فویلی دانست.

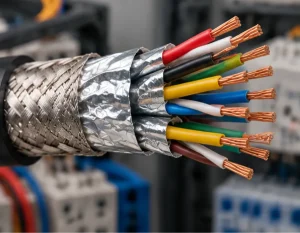

کابل شیلددار با محافظ ترکیبی

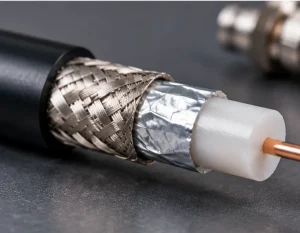

کابل شیلددار ترکیبی معمولاً از فویل و بافت فلزی به‌صورت هم‌زمان استفاده می‌کند. هدف از این طراحی، بهره‌گیری از ویژگی‌های هر دو ساختار است؛ فویل پوشش گسترده‌ای فراهم می‌کند و بافت فلزی می‌تواند مسیر رسانای مقاوم‌تری ایجاد کند.

این نوع کابل در برخی کاربردهای صنعتی، سیستم‌های کنترلی و مسیرهای حساس به تداخل الکترومغناطیسی مورد استفاده قرار می‌گیرد. بااین‌حال، وجود دو لایه محافظ به‌تنهایی تضمین نمی‌کند که کابل برای هر محیطی بهترین گزینه باشد. کیفیت اتصال شیلد، طراحی کلی کابل و الزامات پروژه نیز باید در انتخاب لحاظ شوند.

شیلد مارپیچی و ساختارهای محافظ دیگر

در برخی کابل‌ها، رشته‌های فلزی به‌صورت مارپیچی اطراف مجموعه هادی‌ها قرار می‌گیرند. این ساختار با شیلد بافتی تفاوت دارد و ویژگی‌های آن به نحوه پیچش، جنس رشته‌ها و طراحی کابل وابسته است. شیلد مارپیچی در بعضی کابل‌های انعطاف‌پذیر کاربرد دارد، اما مناسب‌بودن آن برای هر پروژه باید از روی مشخصات فنی بررسی شود.

تفاوت کابل شیلددار فویلی و بافتی چیست؟

تفاوت اصلی این دو نوع کابل در شیوه ایجاد لایه محافظ است. شیلد فویلی از یک لایه نازک فلزی تشکیل می‌شود و می‌تواند پوشش گسترده‌ای ایجاد کند؛ در مقابل، شیلد بافتی از رشته‌های فلزی درهم‌تنیده ساخته شده و معمولاً از نظر استحکام مکانیکی ساختار متفاوتی دارد.

انعطاف‌پذیری، دوام و میزان پوشش در این دو نوع به طراحی واقعی کابل بستگی دارد. در کابل‌هایی که مرتب خم می‌شوند یا در تجهیزات متحرک استفاده دارند، مقاومت مکانیکی شیلد اهمیت ویژه‌ای پیدا می‌کند. در مسیرهای ثابت نیز عواملی مانند نوع تداخل، طول مسیر و شیوه اتصال شیلد باید در نظر گرفته شوند.

برای انتخاب دقیق، تنها به عنوان «فویلی» یا «بافتی» اکتفا نکنید. مشخصات سازنده درباره پوشش شیلد، جنس مواد، ساختار کابل و کاربرد پیشنهادی، معیارهای بهتری برای مقایسه هستند.

انواع کابل شیلددار از نظر کاربرد چه تفاوتی دارند؟

شیلد می‌تواند در کابل‌هایی با کاربردهای مختلف به کار برود، اما نوع شیلد تنها عامل تعیین‌کننده نیست. ساختار هادی، سطح مقطع، تعداد رشته‌ها، ولتاژ نامی و شرایط محیطی نیز بر انتخاب کابل اثر می‌گذارند.

کابل‌های شیلددار فرمان و کنترل

کابل فرمان معمولاً برای انتقال فرمان‌های الکتریکی و ارتباط بین بخش‌های مختلف تجهیزات استفاده می‌شود؛ کابل کنترل نیز می‌تواند برای انتقال سیگنال‌های کنترلی در ماشین‌آلات و سامانه‌های صنعتی به کار برود. در این کاربردها، وجود شیلد به کاهش اثر برخی تداخل‌های الکترومغناطیسی کمک می‌کند.

کابل افشان شیلددار در شرایطی که انعطاف‌پذیری موردنیاز باشد، گزینه‌ای قابل بررسی است. هنگام انتخاب، تعداد رشته‌ها، سطح مقطع، نوع عایق، شرایط حرکت کابل و روش اتصال شیلد باید با نیاز سیستم مطابقت داشته باشند.

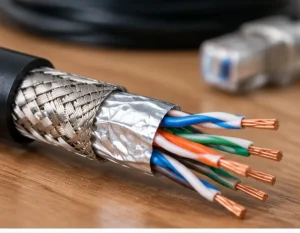

کابل‌های شیلددار شبکه و انتقال داده

در کابل شبکه، زوج‌های تابیده‌شده نقش مهمی در کاهش اثر نویز دارند و ساختار شیلد نیز بر اساس طراحی کابل مشخص می‌شود. اصطلاحاتی مانند Cat5 یا Cat6 به رده عملکرد کابل شبکه مربوط‌اند و به‌تنهایی نوع شیلد را مشخص نمی‌کنند.

برای مثال، یک کابل شبکه می‌تواند بدون شیلد یا دارای شیلد کلی و محافظ جداگانه برای زوج‌ها باشد. بنابراین هنگام خرید کابل شبکه، باید هم رده کابل و هم آرایش محافظ آن را بررسی کنید؛ زیرا این دو مفهوم یکسان نیستند.

کابل‌های شیلددار برق و انتقال سیگنال

کابل‌های برق و کابل‌های انتقال سیگنال از نظر شرایط کاری و الزامات ایمنی یکسان نیستند. در کابل برق، ولتاژ نامی، جریان مجاز، عایق، دمای کاری و روش نصب اهمیت زیادی دارند. در کابل انتقال سیگنال نیز ویژگی‌هایی مانند ظرفیت خازنی، امپدانس، کیفیت شیلد و سازگاری با سیگنال موردنظر می‌توانند تعیین‌کننده باشند.

به همین دلیل، شیلددار بودن کابل به‌تنهایی برای انتخاب آن کافی نیست. کابل باید برای نوع مدار و شرایط کاری موردنظر طراحی شده باشد.

کدهای U/UTP، F/UTP، U/FTP و S/FTP چه تفاوتی دارند؟

این کدها در نام‌گذاری کابل‌های زوج‌تابیده، به آرایش محافظ کابل و زوج‌ها اشاره می‌کنند. حرف پیش از علامت ممیز، نوع محافظ کلی کابل را مشخص می‌کند و بخش پس از ممیز به وضعیت محافظ زوج‌های تابیده مربوط است.

در ساختار U/UTP، شیلد کلی و شیلد جداگانه برای زوج‌ها وجود ندارد. در F/UTP، کابل دارای محافظ فویلی کلی است، اما زوج‌ها به‌صورت جداگانه شیلد نشده‌اند. در U/FTP، شیلد کلی وجود ندارد، ولی هر زوج محافظ فویلی جداگانه دارد. در S/FTP نیز شیلد کلی بافته‌شده است و زوج‌ها محافظ فویلی جداگانه دارند.

این نام‌گذاری‌ها با جنس هادی یا رده عملکرد کابل یکسان نیستند. هنگام انتخاب کابل شبکه، بهتر است نوع محافظ، رده کابل، شرایط محیطی و تجهیزات مورد استفاده را هم‌زمان بررسی کنید.

برای انتخاب نوع کابل شیلددار به چه مشخصاتی توجه کنیم؟

برای انتخاب کابل شیلددار مناسب، ابتدا نوع سیگنال یا جریان و شرایط استفاده را مشخص کنید. سپس به موارد زیر توجه داشته باشید:

• نوع کاربرد: کابل برای فرمان، کنترل، شبکه، انتقال سیگنال یا برق استفاده می‌شود؟
• میزان تداخل محیط: وجود موتور، درایو، منابع تغذیه سوئیچینگ یا تجهیزات پرنویز ممکن است بر انتخاب ساختار کابل اثر بگذارد.
• انعطاف‌پذیری: برای نصب ثابت یا حرکت مکرر، ساختار و روکش کابل باید متناسب باشد.
• مشخصات الکتریکی: سطح مقطع، ولتاژ نامی، ظرفیت خازنی و امپدانس، بسته به نوع کابل اهمیت دارند.
• اتصال شیلد: نحوه اتصال به زمین و طراحی مسیر کابل باید با الزامات سیستم هماهنگ باشد.
• شرایط محیطی: دما، رطوبت، مواد شیمیایی و تنش مکانیکی می‌توانند در انتخاب روکش و ساختار کابل مؤثر باشند.

جمع‌بندی تفاوت انواع کابل شیلددار

انواع کابل شیلددار از نظر ساختار محافظ به مدل‌های فویلی، بافتی، ترکیبی و برخی ساختارهای خاص تقسیم می‌شوند. فویل می‌تواند پوشش گسترده‌ای فراهم کند، بافت فلزی معمولاً ساختار مکانیکی متفاوتی دارد و ترکیب این دو برای بعضی شرایط طراحی می‌شود. در کنار این تفاوت‌ها، کاربرد کابل، نوع سیگنال، مشخصات الکتریکی و شیوه نصب نیز اهمیت دارند.

اگر قصد خرید کابل شیلد دار دارید، پیش از انتخاب، مشخصات فنی محصول را با نیاز پروژه تطبیق دهید. انتخاب درست بر اساس شرایط واقعی استفاده انجام می‌شود، نه صرفاً نام شیلد یا ظاهر کابل.
