راهنمای انتخاب آی‌سی SMD مناسب برای مدارهای الکترونیکی

وقتی قرار است برای یک مدار الکترونیکی آی‌سی SMD انتخاب کنیم، ظاهر قطعه یا تعداد پایه‌ها به‌تنهایی اطلاعات کافی به ما نمی‌دهد. ممکن است دو آی‌سی از نظر شکل بدنه و حتی تعداد پایه کاملاً شبیه باشند، اما عملکرد، ولتاژ کاری یا نحوه اتصال آن‌ها تفاوت زیادی داشته باشد. به همین دلیل در راهنمای انتخاب آی‌سی SMD مناسب باید قبل از خرید، مشخصات قطعه را با نیاز واقعی مدار تطبیق داد.

این موضوع مخصوصاً هنگام تعمیر برد اهمیت بیشتری پیدا می‌کند؛ چون یک اشتباه کوچک در انتخاب آی‌سی می‌تواند باعث شود قطعه روی برد نصب شود اما مدار به‌درستی کار نکند یا حتی به قطعات دیگر آسیب برسد. برای همین بهتر است انتخاب را از روی کد فنی و دیتاشیت انجام دهیم، نه صرفاً شباهت ظاهری.

برای انتخاب آی‌سی SMD چه مشخصاتی را بررسی کنیم؟

برای انتخاب یک آی سی SMD ابتدا باید بدانیم این قطعه دقیقاً چه کاری قرار است در مدار انجام دهد. بعد از آن مشخصاتی مانند ولتاژ کاری، جریان، تعداد پایه‌ها، نوع پکیج، محدوده دمای کاری و شرایط الکتریکی آن بررسی می‌شود.

این اطلاعات کمک می‌کنند از بین انواع آی سی SMD، مدلی را انتخاب کنیم که از نظر عملکرد و شرایط کاری با مدار سازگار باشد.

ولتاژ و جریان کاری

ولتاژ تغذیه یکی از اولین مشخصاتی است که باید بررسی شود. هر آی‌سی محدوده مشخصی برای ولتاژ تغذیه دارد و نباید صرفاً به این دلیل که یک قطعه ظاهری مشابه دارد، آن را با آی‌سی اصلی جایگزین کرد.

برای مثال ممکن است یک آی‌سی برای ولتاژ تغذیه مشخصی طراحی شده باشد و مدل دیگری از همان خانواده محدوده کاری متفاوتی داشته باشد. در چنین شرایطی حتی اگر پایه‌ها از نظر فیزیکی مشابه باشند، استفاده از قطعه اشتباه می‌تواند عملکرد مدار را مختل کند.

جریان نیز اهمیت دارد. البته در آی‌سی‌ها مفهوم جریان به نوع قطعه بستگی دارد؛ مثلاً جریان خروجی یک درایور با جریان مصرفی یک آی‌سی منطقی یکسان نیست. بنابراین باید دقیقاً مشخص شود کدام پارامتر جریان در دیتاشیت برای کاربرد موردنظر اهمیت دارد.

در یک مدار الکترونیکی، مشخصات آی‌سی باید با منبع تغذیه و سایر اجزای متصل به آن هماهنگ باشد. این موضوع برای مدارهایی که در کنار آی‌سی از قطعاتی مانند ترانزیستور، رگولاتور یا درایور استفاده می‌کنند اهمیت بیشتری دارد.

تعداد پایه‌ها و نوع پکیج

تعداد پایه یکی از ساده‌ترین مشخصاتی است که هنگام خرید قابل مشاهده است، اما به‌تنهایی برای انتخاب کافی نیست. دو آی‌سی ممکن است هر دو ۸ پایه داشته باشند، اما عملکرد و حتی ترتیب پایه‌های آن‌ها کاملاً متفاوت باشد.

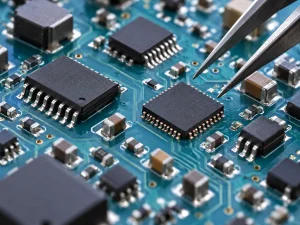

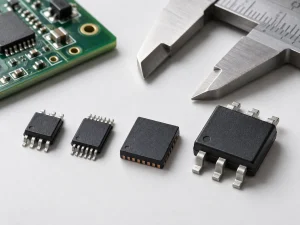

پکیج نیز موضوع مهمی است. آی‌سی‌های SMD در پکیج‌های مختلفی مانند SOIC، SOP، TSSOP، SSOP، QFN و انواع دیگر تولید می‌شوند. اندازه بدنه، فاصله پایه‌ها و نحوه قرارگیری پایه‌ها می‌تواند بین این پکیج‌ها متفاوت باشد.

اگر هدف شما تعمیر یک برد موجود است، باید پکیج آی‌سی جدید با فضای PCB و جای پایه‌های قطعه قبلی سازگار باشد. در غیر این صورت حتی یک آی‌سی کاملاً مناسب از نظر عملکرد ممکن است از نظر نصب قابل استفاده نباشد.

کاربرد و عملکرد آی‌سی

مهم‌ترین سؤال قبل از خرید این است که آی‌سی قرار است چه کاری انجام دهد؟ آی‌سی منطقی، تقویت‌کننده، تایمر، رگولاتور، درایور، مبدل یا کنترلر هرکدام وظیفه متفاوتی دارند.

برای مثال اگر در مدار به یک تایمر نیاز دارید، باید سراغ خانواده آی‌سی‌های مناسب این کاربرد بروید، نه اینکه فقط یک آی‌سی ۸ پایه را به دلیل شباهت ظاهری انتخاب کنید.

حتی در یک خانواده مشخص نیز ممکن است مدل‌های مختلف برای شرایط متفاوت تولید شده باشند. بنابراین قبل از انتخاب باید عملکرد دقیق قطعه اصلی مشخص شود.

چگونه آی‌سی SMD مناسب مدار خود را پیدا کنیم؟

برای پیدا کردن آی‌سی مناسب بهتر است انتخاب را مرحله‌به‌مرحله انجام دهید. ابتدا وظیفه قطعه در مدار را مشخص کنید، سپس مشخصات الکتریکی موردنیاز را پیدا کنید و در نهایت این اطلاعات را با دیتاشیت مدل موردنظر مقایسه کنید.

این روش شاید کمی زمان بیشتری بگیرد، اما در تعمیر و خرید قطعات الکترونیکی از انتخاب اشتباه جلوگیری می‌کند.

بررسی مشخصات مدار

قبل از جست‌وجوی آی‌سی باید تا حد امکان مشخص کنید مدار چه ولتاژ و شرایط کاری دارد و آی‌سی در کدام قسمت آن قرار گرفته است.

اگر برد سالم یا نمونه مشابه در اختیار دارید، شماره آی‌سی نصب‌شده روی آن بهترین نقطه شروع است. همچنین می‌توان مسیرهای PCB و قطعات اطراف را بررسی کرد تا مشخص شود آی‌سی چه وظیفه‌ای در مدار دارد.

در تعمیر یک برد، فقط خود آی‌سی مهم نیست. قطعات اطراف آن نیز سرنخ‌های خوبی می‌دهند. برای مثال وجود یک ترانزیستور، دیود، خازن یا مقاومت در اطراف آی‌سی می‌تواند اطلاعاتی درباره بخش موردنظر مدار در اختیار ما قرار دهد.

بررسی دیتاشیت آی‌سی

دیتاشیت معتبرترین مرجع برای شناخت مشخصات یک آی‌سی است. در دیتاشیت معمولاً اطلاعاتی مانند محدوده ولتاژ تغذیه، جریان مصرفی، ترتیب پایه‌ها، شرایط کاری، مشخصات ورودی و خروجی، محدوده دمایی و پکیج ارائه می‌شود.

یکی از مهم‌ترین بخش‌ها Pin Configuration یا نقشه پایه‌هاست. حتی اگر تعداد پایه‌های آی‌سی جدید با قطعه قبلی یکسان باشد، باید ترتیب و عملکرد پایه‌ها را مقایسه کنید.

همچنین باید به بخش‌هایی مانند Absolute Maximum Ratings و Recommended Operating Conditions توجه داشت. این دو بخش یکسان نیستند؛ اولی حدودی را مشخص می‌کند که عبور از آن‌ها ممکن است به قطعه آسیب بزند، در حالی که شرایط کاری پیشنهادی محدوده مناسب برای عملکرد قطعه را نشان می‌دهد.

شناسایی شماره و کد آی‌سی

روی بدنه آی‌سی SMD معمولاً یک کد یا مارک درج شده است. این نوشته ممکن است نام کامل قطعه نباشد و گاهی بخشی از آن به کد تولید، تاریخ یا اطلاعات کارخانه مربوط باشد.

برای شناسایی آی سی ها باید نوشته روی بدنه را با دقت ثبت کنید و در صورت امکان لوگوی سازنده و پکیج را نیز در نظر بگیرید. سپس کد را در منابع معتبر یا دیتاشیت سازنده جست‌وجو کنید.

در بعضی موارد نوشته روی آی‌سی کوتاه است و یک کد مشابه می‌تواند برای چند قطعه استفاده شده باشد. به همین دلیل شناسایی قطعه فقط با یک جست‌وجوی ساده همیشه کافی نیست و باید پکیج، تعداد پایه و کاربرد مدار نیز با نتیجه تطبیق داده شود.

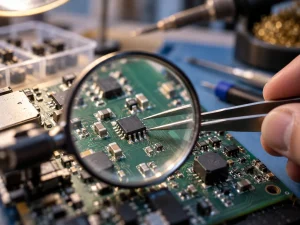

اگر کد روی قطعه ناخوانا باشد، بررسی عکس باکیفیت از آی‌سی، مدار اطراف و برد نیز می‌تواند در شناسایی کمک کند.

اشتباهات رایج هنگام انتخاب آی‌سی SMD

یکی از رایج‌ترین اشتباهات این است که آی‌سی فقط بر اساس ظاهر انتخاب شود. کوچک بودن بدنه، تعداد پایه‌ها یا حتی شباهت نوشته روی دو قطعه به معنی یکسان بودن آن‌ها نیست.

اشتباه دیگر، توجه نکردن به ترتیب پایه‌هاست. ممکن است دو آی‌سی هر دو ۸ پایه باشند، اما پایه تغذیه، زمین، ورودی و خروجی در آن‌ها در موقعیت‌های متفاوتی قرار گرفته باشد.

شباهت نام قطعات نیز می‌تواند گمراه‌کننده باشد. بعضی آی‌سی‌ها نام‌هایی بسیار نزدیک دارند اما یک پسوند یا کد کوچک در انتهای شماره قطعه می‌تواند نشان‌دهنده تفاوت مهمی در پکیج، محدوده کاری یا نسخه تولید باشد.

گاهی نیز خریدار فقط به ولتاژ کاری توجه می‌کند و سایر مشخصات را نادیده می‌گیرد. سازگاری یک آی‌سی با مدار مجموعه‌ای از مشخصات است و نمی‌توان آن را فقط با یک پارامتر مشخص کرد.

نکات مهم خرید آی‌سی SMD

هنگام خرید آی‌سی SMD، ابتدا شماره فنی کامل قطعه را بررسی کنید. اگر قطعه برای تعمیر یک برد خریداری می‌شود، بهتر است کد روی آی‌سی قبلی، تعداد پایه‌ها و پکیج آن را قبل از سفارش یادداشت کنید.

اصالت قطعه نیز اهمیت دارد. در قطعات الکترونیکی، مخصوصاً آی‌سی‌های پرکاربرد، ممکن است قطعات با ظاهر مشابه یا مارک‌گذاری متفاوت در بازار وجود داشته باشند. خرید از تأمین‌کننده معتبر و بررسی مشخصات فنی، ریسک انتخاب قطعه نامناسب را کمتر می‌کند.

به پکیج نیز توجه کنید. مثلاً اگر قطعه اصلی SOIC باشد، صرفاً پیدا کردن همان شماره فنی در یک پکیج دیگر به این معنی نیست که برای تعمیر مستقیم همان برد مناسب است.

اگر بین دو مدل مردد هستید، بهترین کار مقایسه دیتاشیت آن‌هاست. مشخصات الکتریکی، Pinout، پکیج و شرایط کاری را کنار هم بررسی کنید و بعد تصمیم بگیرید.

جمع‌بندی

در انتخاب آی‌سی SMD نباید فقط به ظاهر، تعداد پایه یا نام نزدیک قطعه توجه کرد. ابتدا باید مشخص شود آی‌سی در مدار چه وظیفه‌ای دارد و سپس ولتاژ، جریان، پکیج، Pinout و سایر شرایط کاری آن بررسی شود.

دیتاشیت در این مرحله مهم‌ترین مرجع است و می‌تواند مشخص کند آیا یک آی‌سی واقعاً برای مدار موردنظر مناسب است یا فقط از نظر ظاهری شبیه قطعه اصلی است.

در نهایت برای انتخاب مطمئن، کد فنی آی‌سی، کاربرد آن در مدار و مشخصات دیتاشیت را با یکدیگر تطبیق دهید. این روش ساده‌ترین راه برای جلوگیری از خرید قطعه اشتباه است.
