تشخیص ولتاژ ال ای دی SMD؛ آموزش اندازه‌گیری و تست ولتاژ

تشخیص ولتاژ ال ای دی SMD هنگام تعمیر لامپ، بررسی مدارهای روشنایی و تعویض LEDهای معیوب اهمیت زیادی دارد. اگر ولتاژ کاری قطعه به‌درستی مشخص نشود، ممکن است LED در شرایط نامناسب آزمایش شود یا هنگام جایگزینی، قطعه‌ای با مشخصات الکتریکی متفاوت انتخاب شود.

برای تعیین ولتاژ LED SMD می‌توان از دیتاشیت قطعه، مولتی‌متر و در شرایط مناسب از منبع تغذیه با محدودکننده جریان استفاده کرد. هرکدام از این روش‌ها کاربرد و محدودیت خاص خود را دارند. در این مقاله روش‌های تشخیص ولتاژ، بررسی قطبیت و نکات مهم تست LED را توضیح می‌دهیم.

ولتاژ LED SMD چیست و چرا باید آن را تشخیص دهیم؟

ولتاژ کاری مستقیم LED که با اصطلاح Forward Voltage یا ولتاژ فوروارد شناخته می‌شود، اختلاف ولتاژ دو سر LED هنگام عبور جریان در جهت مستقیم است. این مقدار به نوع چیپ، رنگ نور، جریان عبوری و مشخصات ساخت قطعه بستگی دارد.

دانستن ولتاژ مستقیم LED هنگام تست یا تعویض آن کمک می‌کند قطعه در شرایط مناسب بررسی شود. برای مثال، اگر قصد تعمیر یک لامپ SMD را دارید، باید مشخص شود LED موردنظر در چه جریان و ولتاژی کار می‌کند و آیا قطعه جایگزین با مدار سازگار است یا خیر.

چگونه ولتاژ LED SMD را از روی مشخصات آن پیدا کنیم؟

مطمئن‌ترین روش برای تشخیص ولتاژ LED SMD، بررسی دیتاشیت یا اطلاعات فنی سازنده است. در دیتاشیت معمولاً مشخصاتی مانند ولتاژ مستقیم، جریان مستقیم مجاز و شرایط اندازه‌گیری درج می‌شود. برای پیدا کردن مقدار مناسب، باید به مدل دقیق قطعه و شرایط آزمون توجه کرد.

اگر مشخصات LED روی بسته‌بندی یا برگه اطلاعات محصول درج شده باشد، می‌توان از آن نیز استفاده کرد. بااین‌حال، کدهای چاپ‌شده روی LED های کوچک همیشه به‌سادگی قابل شناسایی نیستند و گاهی اصلاً علامت خوانایی روی بدنه وجود ندارد.

ولتاژ LED SMD سه ولت، LED های سفید یا آبی و بعضی مدل‌های قرمز و سبز ممکن است در محدوده‌های متفاوتی قرار بگیرند. همچنین عدد 3.7 ولت یا 5 ولت را نباید بدون بررسی مشخصات سازنده، ولتاژ قطعی یک LED معمولی در نظر گرفت. ولتاژ درج‌شده برای یک ماژول LED نیز ممکن است مربوط به مجموعه‌ای از چیپ‌ها یا مدار داخلی آن باشد، نه یک چیپ منفرد.

اندازه‌گیری ولتاژ LED SMD با مولتی‌متر

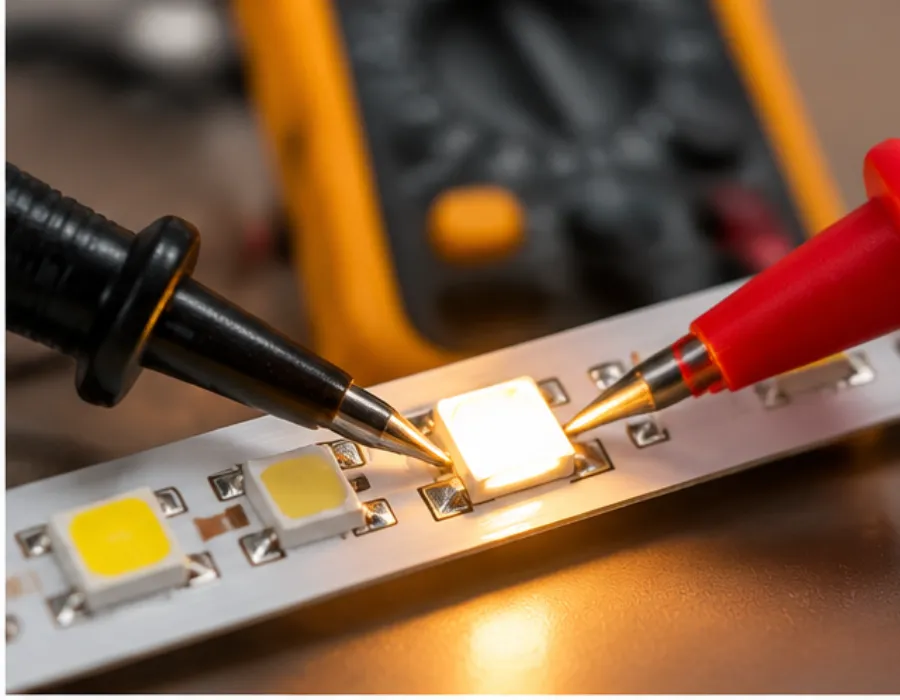

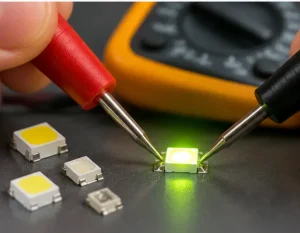

یکی از روش‌های رایج برای تست LED، استفاده از حالت Diode Test مولتی‌متر است. این روش در بسیاری از موارد امکان بررسی سلامت LED و مشاهده افت ولتاژ مستقیم آن را فراهم می‌کند؛ البته نتیجه به نوع LED و قابلیت مولتی‌متر بستگی دارد.

مراحل تست به این صورت است:

• مدار را از برق جدا کنید: اگر LED روی برد لامپ قرار دارد، پیش از شروع کار از قطع کامل برق و تخلیه ایمن خازن‌های مدار اطمینان حاصل کنید.
• حالت تست دیود را انتخاب کنید: کلید مولتی‌متر را روی علامت دیود قرار دهید، نه حالت اندازه‌گیری مقاومت یا ولتاژ.
• پراب‌ها را متصل کنید: در حالت معمول، پراب قرمز به آند و پراب مشکی به کاتد LED وصل می‌شود.
• عدد نمایش‌داده‌شده را بررسی کنید: اگر مولتی‌متر بتواند LED را در جریان آزمون خود روشن کند، ممکن است نور ضعیفی از آن دیده شود و مقدار افت ولتاژ نیز روی نمایشگر ظاهر شود.
• در صورت نیاز، پراب‌ها را جابه‌جا کنید: تغییر نتیجه پس از معکوس کردن پراب‌ها می‌تواند به تشخیص جهت مستقیم و معکوس کمک کند.

عدد نمایش‌داده‌شده در این روش، افت ولتاژ LED در شرایط آزمون مولتی‌متر است؛ لزوماً همان ولتاژ نامی درج‌شده در دیتاشیت یا ولتاژ آن در جریان کاری واقعی نیست. بعضی مولتی‌مترها نیز برای روشن کردن LEDهای سفید یا آبی، ولتاژ آزمون کافی ندارند.

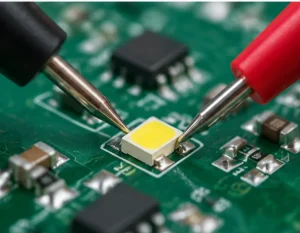

اگر LED روی برد تست می‌شود، قطعات موازی یا مسیرهای دیگر مدار ممکن است روی نتیجه اثر بگذارند. در چنین شرایطی، برای اندازه‌گیری قابل‌اعتمادتر ممکن است لازم باشد یک پایه LED از مدار جدا شود.

تشخیص مثبت و منفی LED SMD هنگام تست

برای روشن شدن LED در جهت مستقیم، باید آند به سمت مثبت و کاتد به سمت منفی متصل شود. در حالت تست دیود مولتی‌متر، معمولاً پراب قرمز به آند و پراب مشکی به کاتد وصل می‌شود؛ البته بهتر است راهنمای دستگاه نیز بررسی شود.

اگر پس از جابه‌جایی پراب‌ها، در یک جهت افت ولتاژ مشاهده شود و در جهت دیگر مولتی‌متر مدار باز نشان دهد، می‌توان از این تفاوت برای تشخیص قطبیت استفاده کرد. البته این نتیجه در LED معیوب یا قطعه‌ای که روی برد قرار دارد همیشه قطعی نیست.

برای تشخیص پایه مثبت و منفی LED SMD می‌توان از دیتاشیت، علامت روی پکیج یا نقشه برد نیز کمک گرفت. شکل ظاهری و گوشه‌های بدنه در بعضی مدل‌ها نشانه قطبیت هستند، اما این علامت‌گذاری بین سازندگان و مدل‌ها یکسان نیست؛ بنابراین نباید تنها به ظاهر قطعه تکیه کرد.

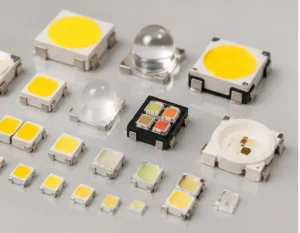

محدوده تقریبی ولتاژ LED بر اساس رنگ

رنگ نور می‌تواند برای تخمین اولیه ولتاژ LED مفید باشد، اما معیار دقیقی برای تعیین ولتاژ یک قطعه ناشناخته نیست. به‌طور کلی، LED های قرمز معمولاً افت ولتاژ کمتری از LED های آبی و سفید دارند. LED های سبز نیز بسته به فناوری چیپ می‌توانند مشخصات متفاوتی داشته باشند.

به‌عنوان یک راهنمای کلی، افت ولتاژ مستقیم بسیاری از LED های قرمز در حدود 1.6 تا 2.2 ولت، مدل‌های سبز در حدود 1.8 تا 3.3 ولت و مدل‌های آبی و سفید در حدود 2.5 تا 3.6 ولت قرار می‌گیرد. این بازه‌ها تقریبی‌اند و برای همه LED ها صدق نمی‌کنند.

برای تعیین مقدار دقیق، باید نوع LED ، جریان آزمون و اطلاعات سازنده بررسی شود. همچنین LED های چندچیپی یا ماژول‌های روشنایی ممکن است ولتاژی بسیار متفاوت از یک LED منفرد داشته باشند.

تشخیص ولتاژ LED SMD با منبع تغذیه چگونه انجام می‌شود؟

اگر مولتی‌متر برای تست LED کافی نباشد، می‌توان از منبع تغذیه آزمایشگاهی با محدودکننده جریان استفاده کرد. در این روش، LED با رعایت قطبیت به منبع متصل می‌شود و جریان روی مقدار کم و کنترل‌شده قرار می‌گیرد. سپس ولتاژ به‌آرامی افزایش می‌یابد تا رفتار LED بررسی شود.

در صورت استفاده از منبع تغذیه فاقد محدودکننده جریان، باید مقاومت سری مناسب در مسیر LED قرار بگیرد. مقدار مقاومت باید با توجه به ولتاژ منبع، افت ولتاژ تقریبی LED و جریان مجاز آن محاسبه شود.

به هیچ عنوان ولتاژ بالا را مستقیماً به LED ناشناخته وصل نکنید. افزایش ولتاژ بدون محدود کردن جریان می‌تواند باعث آسیب دیدن یا سوختن چیپ شود. همچنین روشن شدن LED در یک ولتاژ مشخص به‌تنهایی به معنای تعیین کامل مشخصات کاری آن نیست؛ برای این کار باید جریان و شرایط آزمون نیز مشخص باشند.

آیا ولتاژ LED SMD با توان آن یکی است؟

خیر. ولتاژ، جریان و توان سه مشخصه متفاوت هستند. ولتاژ مستقیم نشان‌دهنده اختلاف پتانسیل دو سر LED است، جریان مقدار بار الکتریکی عبوری از آن را مشخص می‌کند و توان الکتریکی مصرفی از حاصل‌ضرب ولتاژ و جریان به دست می‌آید.

برای مثال، دو LED ممکن است افت ولتاژ مشابهی داشته باشند، اما جریان مجاز متفاوتی داشته باشند؛ در نتیجه توان الکتریکی آن‌ها نیز یکسان نخواهد بود. هنگام انتخاب LED جایگزین، فقط به ولتاژ توجه نکنید و جریان مجاز، توان، ابعاد پکیج و شرایط دفع حرارت را نیز در نظر بگیرید.

هنگام تست و اندازه‌گیری ولتاژ LED SMD به چه نکاتی توجه کنیم؟

برای جلوگیری از خطا هنگام تست LED SMD، این نکات را رعایت کنید:

• پیش از تست، برق مدار را قطع کنید و خازن‌های آن را به‌صورت ایمن تخلیه کنید.
• حالت مناسب مولتی‌متر را انتخاب کنید؛ اندازه‌گیری مقاومت جایگزین تست دیود نیست.
• قطبیت LED را رعایت کنید و در صورت نامشخص بودن جهت، از دیتاشیت یا نقشه برد کمک بگیرید.
• LED را بدون محدود کردن جریان به منبع تغذیه متصل نکنید.
• رنگ نور و اندازه پکیج را معیار قطعی تشخیص ولتاژ قرار ندهید.
• هنگام تست روی برد، احتمال تأثیر سایر قطعات را در نظر بگیرید.

در تعمیر لامپ SMD، اگر یک LED روشن نشود، این موضوع به‌تنهایی اثبات نمی‌کند که قطعه سوخته است. خرابی اتصالات، مسیرهای مدار یا سایر قطعات نیز می‌تواند نتیجه تست را تحت تأثیر قرار دهد.

جمع‌بندی؛ بهترین روش تشخیص ولتاژ LED SMD چیست؟

برای تشخیص دقیق ولتاژ LED SMD، ابتدا دیتاشیت و مشخصات سازنده را بررسی کنید. برای ارزیابی عملی قطعه، تست دیود مولتی‌متر می‌تواند نقطه شروع مناسبی باشد و در صورت نیاز می‌توان از منبع تغذیه با محدودکننده جریان استفاده کرد. در هر دو روش، رعایت قطبیت و جلوگیری از عبور جریان بیش از حد اهمیت دارد.

اگر قصد تعویض قطعه را دارید، هنگام خرید ال ای دی SMD علاوه بر ولتاژ، جریان کاری، نوع پکیج و مشخصات الکتریکی LED را نیز با قطعه اصلی مقایسه کنید.
