راهنمای خرید مقاومت SMD؛ نکات مهم انتخاب و خرید

اگر برای تعمیر یک برد الکترونیکی یا طراحی مدار جدید دنبال مقاومت SMD هستید، احتمالاً با مدل‌هایی روبه‌رو شده‌اید که از نظر ظاهر بسیار شبیه یکدیگرند، اما مقدار مقاومت، توان، دقت و حتی نوع ساخت آن‌ها متفاوت است. انتخاب اشتباه ممکن است باعث داغ‌شدن قطعه، تغییر عملکرد مدار یا خرابی زودهنگام آن شود.

برای خرید مقاومت SMD فقط دانستن مقدار اهم کافی نیست. باید مشخص کنید مقاومت در چه مداری استفاده می‌شود، چه توانی باید تحمل کند، چه میزان دقتی نیاز دارید و اندازه قطعه با فضای برد سازگار است یا نه. در این راهنما، مهم‌ترین مشخصات مقاومت SMD را بررسی می‌کنیم تا بتوانید متناسب با نیاز مدار، انتخاب دقیق‌تری داشته باشید.

هنگام خرید مقاومت SMD به چه مشخصاتی توجه کنیم؟

هنگام خرید مقاومت SMD، بهتر است مشخصات قطعه را در کنار شرایط کاری مدار بررسی کنید. ممکن است دو مقاومت مقدار اهم یکسانی داشته باشند، اما به دلیل تفاوت در توان، تلورانس یا ضریب دمایی برای کاربرد یکسان مناسب نباشند.

مقدار مقاومت و واحد اهم

مقدار مقاومت مشخص می‌کند قطعه تا چه اندازه در برابر عبور جریان مقاومت می‌کند. این مقدار با واحد اهم (Ω) بیان می‌شود و باید بر اساس طراحی مدار انتخاب شود. برای مثال، مقاومت مورد استفاده در ورودی یک مدار، بخش فیدبک یا محدودکردن جریان LED ممکن است مقدارهای متفاوتی داشته باشد؛ حتی اگر همه آن‌ها از یک پکیج SMD باشند.

هنگام انتخاب مقدار مقاومت SMD، به نقشی که قطعه در مدار دارد توجه کنید. تغییر مقدار مقاومت بدون بررسی مدار می‌تواند باعث تغییر جریان، ولتاژ یا رفتار بخش موردنظر شود. همچنین اگر قصد جایگزینی مقاومت خراب را دارید، صرفاً مشابه‌بودن اندازه آن کافی نیست و باید مقدار اهم و سایر مشخصات با قطعه اصلی مطابقت داشته باشند.

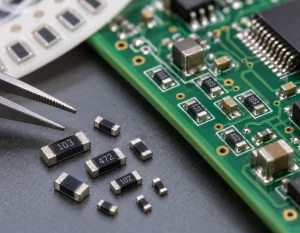

توان قابل تحمل مقاومت

توان مقاومت SMD نشان می‌دهد قطعه در شرایط مشخص تا چه میزان توان الکتریکی را می‌تواند به شکل گرما دفع کند. این مشخصه معمولاً با وات (W) بیان می‌شود. اگر توان تلف‌شده در مقاومت از محدوده مجاز آن بیشتر شود، دمای قطعه بالا می‌رود و ممکن است مقدار مقاومت تغییر کند یا قطعه آسیب ببیند.

برای انتخاب توان مقاومت SMD باید جریان عبوری و اختلاف ولتاژ دو سر آن را در نظر بگیرید. توان تلف‌شده را می‌توان با رابطه (P=VI) محاسبه کرد؛ در این رابطه، V ولتاژ دو سر مقاومت و I جریان عبوری از آن است. پس از محاسبه، باید شرایط حرارتی مدار و محدودیت‌های درج‌شده در دیتاشیت نیز بررسی شوند.

توان نامی مقاومت به‌تنهایی تضمین نمی‌کند که قطعه در هر شرایطی بتواند همان توان را تحمل کند. دمای محیط، مساحت مسی PCB و نحوه نصب می‌توانند روی عملکرد حرارتی آن اثر بگذارند.

تلورانس و دقت مقاومت

تلورانس مقاومت مشخص می‌کند مقدار واقعی قطعه تا چه اندازه می‌تواند با مقدار نامی تفاوت داشته باشد. برای نمونه، مقاومت SMD با تلورانس ۵ درصد، در محدوده مجاز خود اختلاف بیشتری نسبت به یک مقاومت ۱ درصدی دارد.

مقاومت‌های ۵ درصدی برای بسیاری از کاربردهای عمومی مناسب‌اند، اما در مدارهایی که مقدار مقاومت روی دقت اندازه‌گیری، تقویت سیگنال یا تنظیم پارامترهای حساس اثر مستقیم دارد، تلورانس پایین‌تر می‌تواند اهمیت بیشتری پیدا کند. البته انتخاب مقاومت دقیق‌تر همیشه ضروری نیست؛ دقت موردنیاز باید از طراحی مدار مشخص شود.

ضریب دمایی مقاومت

ضریب دمایی مقاومت یا TCR نشان می‌دهد مقدار مقاومت با تغییر دما چقدر تغییر می‌کند. این مشخصه معمولاً با واحد ppm/°C بیان می‌شود. هرچه مقدار مطلق TCR کمتر باشد، تغییر مقدار مقاومت در برابر تغییر دما معمولاً کمتر خواهد بود.

در مدارهایی که در محیط گرم کار می‌کنند یا پایداری مقدار مقاومت اهمیت زیادی دارد، بررسی این مشخصه ضروری است. در کاربردهای عمومی ممکن است مقاومت استاندارد پاسخ‌گوی نیاز باشد، اما در مدارهای اندازه‌گیری دقیق و بخش‌های حساس، ضریب دمایی می‌تواند یکی از معیارهای اصلی انتخاب باشد.

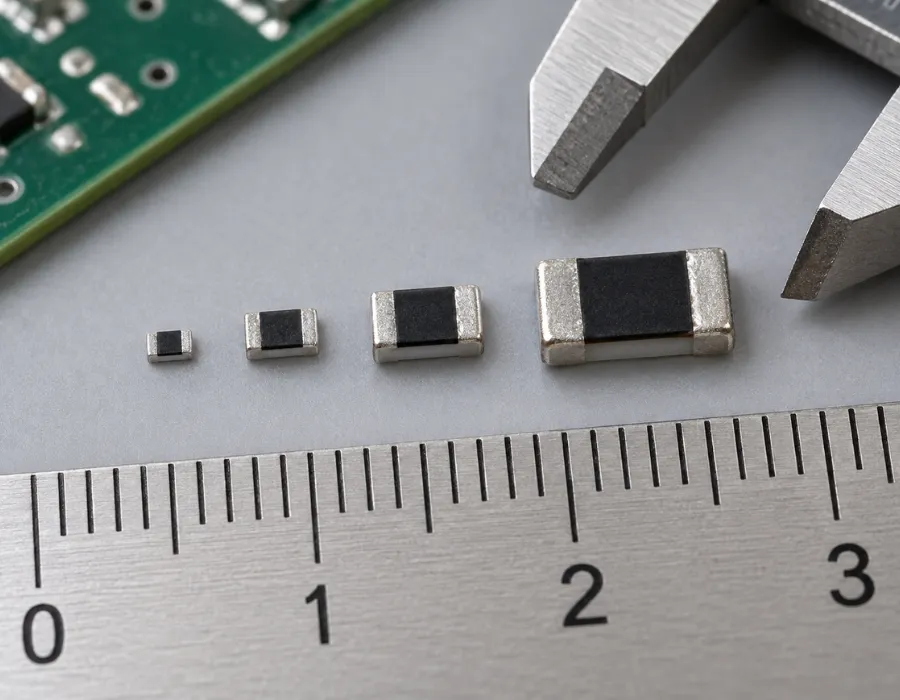

اندازه‌های رایج مقاومت SMD چه تفاوتی دارند؟

مقاومت‌های SMD در اندازه‌های مختلفی تولید می‌شوند. پکیج‌های 0201، 0402، 0603، 0805 و 1206 از اندازه‌های رایج این قطعات هستند. اعداد پکیج به ابعاد فیزیکی بدنه اشاره دارند و هر اندازه برای فضای نصب مشخصی روی برد در نظر گرفته شده است.

پکیج‌های کوچک‌تر برای بردهایی که فضای محدودی دارند مناسب‌اند، اما نصب و لحیم‌کاری آن‌ها دشوارتر است. در مقابل، اندازه‌های بزرگ‌تر معمولاً فضای بیشتری برای دفع حرارت فراهم می‌کنند و در بسیاری از سری‌ها امکان تحمل توان بالاتری دارند. با این حال، نمی‌توان فقط از روی اندازه بدنه، توان دقیق یک مقاومت را تعیین کرد؛ این مقدار به طراحی قطعه و مشخصات سازنده بستگی دارد.

برای مثال، مقاومت 0603 و 0805 ممکن است از نظر مقدار اهم و تلورانس یکسان باشند، اما از نظر ابعاد و توان نامی تفاوت داشته باشند. اگر در حال تعمیر برد هستید، اندازه قطعه باید با جایگاه PCB مطابقت داشته باشد. در طراحی برد جدید نیز بهتر است پکیج را با توجه به فضای نصب، توان موردنیاز و محدودیت‌های مونتاژ انتخاب کنید.

مقاومت Thick Film یا Thin Film؛ کدام را بخریم؟

مقاومت‌های Thick Film و Thin Film از نظر ساختار لایه مقاومتی با یکدیگر تفاوت دارند. هرکدام ویژگی‌های خاصی دارند و انتخاب بین آن‌ها باید بر اساس دقت، پایداری، شرایط کاری و هزینه انجام شود.

مقاومت Thick Film یا فیلم ضخیم در بسیاری از کاربردهای عمومی الکترونیکی استفاده می‌شود. این نوع مقاومت برای مدارهای متداول، تجهیزات مصرفی و کاربردهایی که به مشخصات استاندارد نیاز دارند، گزینه رایجی است. در بسیاری از موارد، هزینه مناسب و تنوع مدل‌ها از مزیت‌های آن به شمار می‌روند.

مقاومت Thin Film یا فیلم نازک معمولاً در مدل‌هایی عرضه می‌شود که دقت و پایداری بالاتری نیاز دارند. برخی از این مقاومت‌ها تلورانس کمتر و ضریب دمایی مناسب‌تری دارند، به همین دلیل در مدارهای دقیق و حساس مورد استفاده قرار می‌گیرند. البته این ویژگی‌ها برای تمام مدل‌ها یکسان نیستند و باید مشخصات سری موردنظر را بررسی کرد.

در نتیجه، گران‌تر بودن یک مقاومت به‌تنهایی به معنی مناسب‌تر بودن آن برای مدار شما نیست. اگر مدار به دقت ویژه‌ای نیاز ندارد، یک مقاومت Thick Film با مشخصات مناسب می‌تواند انتخاب منطقی‌تری باشد. در مقابل، برای کاربردهای حساس باید مشخصات فنی مدل‌های Thin Film را نیز بررسی کنید.

بسته‌بندی مقاومت SMD هنگام خرید چه اهمیتی دارد؟

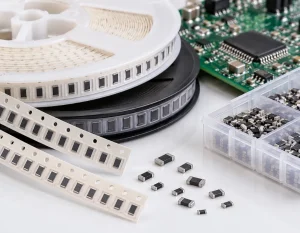

مقاومت‌های SMD ممکن است به شکل نواری برش‌خورده یا در بسته‌بندی نواری و قرقره‌ای عرضه شوند. دو اصطلاح رایج در این زمینه Cut Tape و Tape & Reel هستند.

در بسته‌بندی Cut Tape، مقدار مشخصی از نوار حامل قطعات جدا می‌شود. این روش برای خرید تعداد محدود، تعمیرات و نمونه‌سازی مناسب است؛ چون معمولاً نیازی به تهیه یک قرقره کامل ندارید. البته تعداد قطعات قابل خرید به شیوه بسته‌بندی و موجودی فروشنده بستگی دارد.

در روش Tape & Reel، قطعات روی نوار مخصوص قرار دارند و نوار به دور قرقره پیچیده می‌شود. این نوع بسته‌بندی برای تولید انبوه و خطوط مونتاژ خودکار مناسب‌تر است؛ زیرا تغذیه قطعات در دستگاه‌های مونتاژ را آسان می‌کند.

اگر برای تعمیر یا آزمایش یک مدار به تعداد کمی مقاومت نیاز دارید، خرید Cut Tape می‌تواند انتخاب کاربردی‌تری باشد. برای تولید انبوه، بهتر است علاوه بر قیمت هر قطعه، تعداد موجود در قرقره، شرایط نگهداری و سازگاری بسته‌بندی با تجهیزات مونتاژ را هم در نظر بگیرید.

چگونه مقاومت SMD مناسب مدار خود را انتخاب کنیم؟

برای انتخاب مقاومت مناسب، بهتر است از نیاز مدار شروع کنید و سپس مشخصات قطعه را با آن تطبیق دهید. ابتدا مقدار اهم موردنیاز را از نقشه یا محاسبات مدار مشخص کنید. اگر مقاومت برای جایگزینی قطعه خراب انتخاب می‌شود، مشخصات قطعه اصلی و شرایط کاری آن را مبنا قرار دهید.

در مرحله بعد، توان موردنیاز را با توجه به جریان و ولتاژ مدار محاسبه کنید. پس از آن تلورانس و ضریب دمایی را متناسب با حساسیت مدار انتخاب کنید. در نهایت، اندازه پکیج و روش نصب را بررسی کنید تا مقاومت به‌درستی روی PCB قرار بگیرد.

اگر مدار به دقت بالایی نیاز دارد، فقط به مقدار اهم و توان توجه نکنید و مشخصات مربوط به پایداری و TCR را هم بررسی کنید. در مدارهای عمومی، استفاده از مشخصات فراتر از نیاز ممکن است هزینه را افزایش دهد، بدون اینکه مزیت قابل‌توجهی ایجاد کند.

همچنین اگر منظورتان از پک مقاومت، مجموعه‌ای از چند مقاومت در یک بسته است، بررسی کنید که محصول از نوع مقاومت تکی است یا مقاومت آرایه‌ای (Resistor Array). مقاومت آرایه‌ای چند عنصر مقاومتی را در یک پکیج قرار می‌دهد و آرایش داخلی آن باید با نیاز مدار سازگار باشد.

قبل از خرید مقاومت SMD چه مواردی را بررسی کنیم؟

پیش از ثبت سفارش، مقدار مقاومت، توان، تلورانس، اندازه پکیج و نوع ساخت را با نیاز مدار تطبیق دهید. اگر قطعه برای تعمیر استفاده می‌شود، بررسی کد فنی و مشخصات مقاومت اصلی می‌تواند از انتخاب اشتباه جلوگیری کند. در کاربردهای حساس نیز بهتر است دیتاشیت سازنده را برای بررسی شرایط کاری و محدودیت‌های حرارتی مطالعه کنید.

تعداد موردنیاز هم در انتخاب شیوه خرید اهمیت دارد. برای نمونه‌سازی یا تعمیرات، خرید تعداد محدود می‌تواند مقرون‌به‌صرفه‌تر باشد؛ اما برای تولید، قیمت هر قطعه، موجودی پایدار و بسته‌بندی مناسب اهمیت بیشتری پیدا می‌کنند.

اگر به مقاومت‌های خاص، از جمله مقاومت فیوزی، نیاز دارید، نوع قطعه را نیز دقیق بررسی کنید. مقاومت فیوزی علاوه بر ویژگی مقاومتی، برای عملکرد مشخصی در شرایط خطا طراحی شده است و نباید بدون بررسی مشخصات، آن را با مقاومت معمولی جایگزین کرد.

برای خرید مقاومت SMD بهتر است محصولی را انتخاب کنید که مشخصات آن با طراحی مدار هماهنگ باشد؛ نه صرفاً قطعه‌ای که اندازه مشابه یا قیمت پایین‌تری دارد.

جمع‌بندی؛ برای خرید مقاومت SMD چه مشخصاتی مهم‌ترند؟

برای خرید مقاومت SMD باید مقدار اهم، توان قابل تحمل، تلورانس، ضریب دمایی و اندازه پکیج را در کنار شرایط کاری مدار بررسی کنید. نوع ساخت مقاومت و بسته‌بندی آن نیز در برخی کاربردها اهمیت دارد. انتخاب درست زمانی انجام می‌شود که مشخصات قطعه با نیاز واقعی مدار هماهنگ باشد.

در پژواک الکترونیک می‌توانید مدل‌های مختلف مقاومت SMD را بر اساس مقدار، اندازه و مشخصات موردنیاز بررسی کنید و برای تعمیرات، نمونه‌سازی یا تولید، گزینه متناسب با کار خود را انتخاب کنید.
