خازن SMD چیست؟ مقادیر مشترک خازن

خازن های SMD به طور گسترده ای برای نیازهای خازن در PCB استفاده می شوند که برای تولید در مقیاس بزرگ مناسب هستند. خازن SMD یکی از مشتقات SMT (فناوری نصب سطحی) دارای اجزای کوچک و آسان برای قرار دادن است که سرعت تولید را افزایش می دهد.

خازن های سرامیکی، تانتالم، الکترولیتی تعدادی از گزینه های موجود در مورد خازن SMD هستند. ساخت خازن های سرامیکی آسان و مقرون به صرفه است و بنابراین بیشترین استفاده را دارد.
<h۲></h۲>
<h۲>خازن SMD چیست؟</h۲>

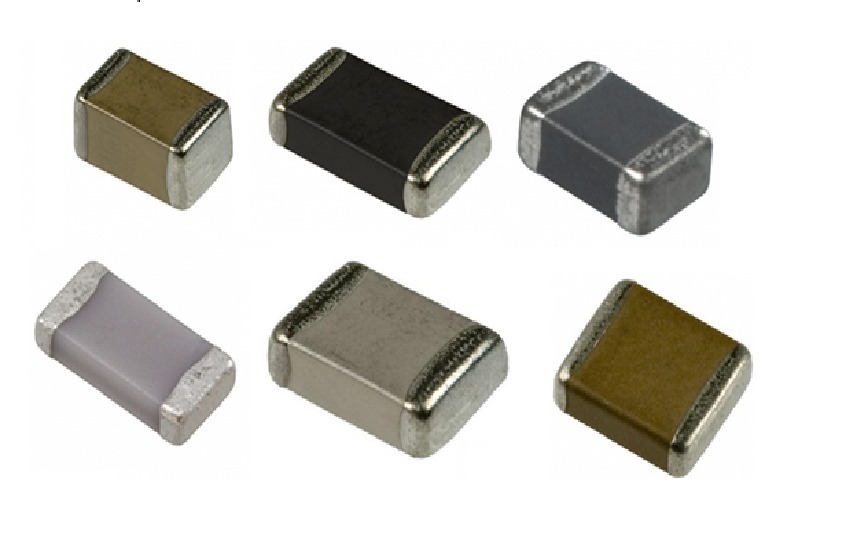

خازن SMD چیزی نیست جز خازنی با اندازه جمع و جور و بدون سرب بلند. به گونه ای توسعه یافته است که مزیتی را برای تولید انبوه دستگاه ها و تجهیزات الکترونیکی همراه با برخی از مزیت های فنی در عملکرد دستگاه های فرکانس بالا ارایه می دهد.

<h۳>مزیت خازن SMD</h۳>
 خازن SMD هیچ سرب یا سرب خیلی کوتاهی ندارد، از اثر القایی سرب ها جلوگیری می شود.

• به عنوان مثال هنگام طراحی مدار مخزن با استفاده از LC، اگر سرب های خازن کوتاه نگه داشته نشوند، در فرکانس های مختلف از آنچه ما طراحی کرده ایم نوسان ایجاد می کند.
• اندازه خازن نصب سطحی کوچکتر از فضای خازن سنتی است و دستگاه را می توان در یک منطقه کوچکتر محدود کرد که در دستگاه های قابل حمل مفید است.
• بنابراین افزایش سرعت تولید امکان کاهش هزینه وجود دارد.
• با توجه به اندازه استاندارد، با استفاده از فرآیند مونتاژ رباتیک کار و قرار دادن آن بر روی PCB بسیار آسان تر است.

<h۳>عیب خازن SMD</h۳>
مزایای آن نسبت به معایبش برتری دارد. چرا می گوییم معایب آن بسیار کم است و می توان از آن غافل شد.

• یکی از معایب، اندازه آن درهنگام تعمیراست. فرض کنید قصد تعویض آن را دارید، کار کمی دشواری است.
• ظرفیت گرمایی کمتر خازن کوچکتر در صورت عدم ارایه تهویه خنک کننده مناسب می تواند به آن آسیب برساند. اجزای نصب سطحی دمای عملیاتی کمتری نسبت به سنتی دارند.

<h۲>مقدار خازن مشترک با کدهای موجود در نمودار</h۲>
مقدار خازن رایج برای خازن SMD تقریبا مشابه خازن های سرامیکی و الکترولیتی است. در جدول زیر تمام مقادیر خازن ذکر شده که برای شما مفید است.

برای کد “۱۰۴” دو شکل ۱۰ ارقام قابل توجه و ۴ ضریب را نشان می دهد، یعنی ۱۰^۴ = ۱۰۰۰۰. بنابراین، مقدار ۱۰۰۰۰۰ pf = ۰.۱ uf به نظر می رسد.

طیف خاصی از خازن ها وجود دارد که معمولا با PCB و در مدارها استفاده می شود. کد خازن مشترک در زیر آورده شده تا در هنگام مطالعه یا طراحی مدارها در صورت لزوم به آن یادآوری شود:

<h۲>اندازه خازن SMD</h۲>

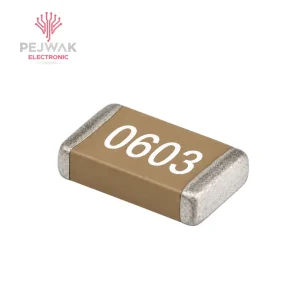

اندازه خازن SMD مطمینا به انواع آن بستگی دارد، اندازه آنها برای خازن الکترولیت و خازن سرامیکی متفاوت است. در زیر برخی از استانداردهای اندازه خازن SMD برای انواع مختلف خازن SMD آورده شده است:

<h۲>آیا خازن SMD قطبی است؟</h۲>
بله، خازن های SMD قطبی هستند اما همه خازن های SMD قطبی نیستند.

خازن SMD الکترولیتی به طور اجباری با قطبیت همراه است و کاربردهای اختصاصی خود را دارد.
آنها معمولا به رنگ زرد و سیاه هستند و روی آن علامت گذاری شده است.

 چگونه قطبیت خازن SMD را شناسایی کنیم؟

قطبیت خازن ها با یک خط سفید یا سیاه درانتهای دستگاه مشخص می شود. توجه داشته باشید که روی خازن نصب سطح گرد، گوشه سیاه کوچک سمت منفی را نشان می دهد. این خط/میله ترمینال مثبت خازن ها را نشان می دهد که در شکل بالا نشان داده شده است.
<h۲>از کجا متوجه می شوید که خازن غیر قطبی است؟</h۲>
اگر هیچ نشانه ای مانند میله یا خط تیره رنگی روی خازن وجود نداشته باشد، خازن غیر قطبی است. این خازن سرامیکی غیر قطبی به طور کلی به رنگ قهوه ای، قهوه ای مایل به زرد یا خاکستری است. مقاومت های SMD به طور کلی سیاه رنگ هستند.
<h۲> چگونه خازن SMD را تست کنیم؟</h۲>
اگر خازن نصب سطحی شما کدی روی آن نوشته نشده است، مراحل زیر را دنبال کنید:

مرحله ۱ – خازن خود را از PCB خارج کنید (آزمایش قطعه بدون برداشتن آن از برد امکان پذیر نیست)

مرحله ۲ -مولتی متر خود را در محدوده مگا اهم قرار دهید. و مثبت مولتی متر را به مثبت خازن و منفی را به منفی خازن (اگر خازن قطبی باشد) وصل کنید. اگر خازن شما غیر قطبی است ، مشکلی در قطبیت وجود ندارد.

مرحله ۳ – اکنون مقدار جزء را مشاهده کنید،

• اگر چند مگاهم را نشان می دهد و به آرامی کاهش می یابد، خازن شما معیوب است.
• اگر چند مگاهم را نشان می دهد، به آرامی افزایش می یابد و ثابت می شود (یا به دلیل خارج شدن از محدوده هیچ مقداری را نشان نمی دهد)، خازن خوب است. نیازی به تعویض آن نیست.
