اگر یک بازر روی برد کار نمی‌کند، یکی از روش‌های ساده برای عیب‌یابی اولیه آن استفاده از مولتی متر است. البته روش تست بازر با مولتی متر به نوع بازر بستگی دارد و نمی‌توان با یک روش یکسان، بازر فعال، بازر پسیو و بازر پیزو را بررسی کرد.

بازرهای فعال (Active Buzzer) معمولاً دارای مدار نوسان‌ساز داخلی هستند و با اعمال ولتاژ DC مناسب می‌توانند صدا تولید کنند. در مقابل، بازرهای پسیو و برخی بازرهای پیزو برای تولید صدا به یک سیگنال یا تحریک الکتریکی خارجی نیاز دارند.

در این آموزش، روش تست بازر با مولتی متر را مرحله‌به‌مرحله بررسی می‌کنیم و توضیح می‌دهیم که هر نتیجه چه معنایی دارد. همچنین تفاوت روش بررسی بازر 5V، بازر 12V و بازر پیزو بدون اسیلاتور را توضیح می‌دهیم تا بتوانید وضعیت قطعه را دقیق‌تر تشخیص دهید.

برای تست بازر با مولتی متر به چه چیزهایی نیاز داریم؟

برای تست اولیه بازر به تجهیزات پیچیده‌ای نیاز ندارید. یک مولتی متر سالم و خود بازر برای شروع کافی است. اگر بازر روی برد نصب شده باشد، ابتدا برق مدار را قطع کنید و در صورت امکان بازر را از مدار خارج کنید. در صورتی که خارج کردن کامل قطعه امکان‌پذیر نیست، می‌توانید حداقل یکی از پایه‌های آن را از مدار جدا کنید.

دلیل این کار آن است که قطعات دیگری مانند مقاومت، دیود، ترانزیستور یا آی‌سی که به پایه‌های بازر متصل هستند، ممکن است روی نتیجه اندازه‌گیری تأثیر بگذارند. بنابراین اندازه‌گیری بازر خارج از مدار معمولاً نتیجه قابل‌اعتمادتری ارائه می‌دهد.

مولتی متر می‌تواند برای بررسی اولیه مقاومت، پیوستگی و وضعیت الکتریکی پایه‌های بازر مفید باشد؛ اما صرفاً با این اندازه‌گیری نمی‌توان عملکرد صوتی تمام انواع بازر را تأیید کرد.

نحوه تست بازر با مولتی متر

قبل از شروع، مطمئن شوید مدار کاملاً خاموش است و هیچ ولتاژی روی پایه‌های بازر وجود ندارد. سپس نوع بازر را مشخص کنید. اگر روی بدنه قطعه علامت‌های + و – وجود دارد، قطب‌های آن را نیز در نظر بگیرید.

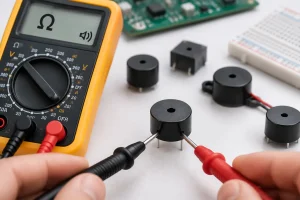

برای یک بازر دوپایه، پراب‌های مولتی متر را به دو پایه قطعه متصل کنید و نتیجه را مشاهده کنید. اگر ساختار داخلی بازر به‌گونه‌ای باشد که بتوان آن را با تست مقاومت یا پیوستگی بررسی کرد، مقدار نمایش‌داده‌شده می‌تواند اطلاعات اولیه‌ای درباره وضعیت قطعه ارائه دهد.

با این حال، نباید انتظار داشت که هر بازر سالم حتماً در حالت Continuity مولتی متر بوق بزند. ساختار داخلی بازرها با یکدیگر متفاوت است و به‌خصوص در بازرهای پیزو، نتیجه تست مقاومت یا پیوستگی الزاماً نشان‌دهنده عملکرد صوتی قطعه نیست.

به همین دلیل، تست بازر با مولتی متر را باید یک بررسی اولیه در نظر گرفت. برای اطمینان از عملکرد واقعی بازر، در صورت نیاز باید تست عملکردی مطابق مشخصات فنی همان قطعه نیز انجام شود.

تنظیم مولتی متر برای تست بازر

برای بررسی اولیه می‌توانید مولتی متر را روی حالت تست پیوستگی یا Continuity قرار دهید. این حالت در بسیاری از مولتی مترها با علامت بوق مشخص می‌شود.

در حالت Continuity، مولتی متر وجود یک مسیر الکتریکی با مقاومت نسبتاً پایین را بررسی می‌کند و در صورت قرار گرفتن مقدار اندازه‌گیری‌شده در محدوده تعیین‌شده، هشدار صوتی می‌دهد.

اگر مولتی متر شما حالت تست پیوستگی ندارد، می‌توانید از حالت اندازه‌گیری مقاومت (Ω) استفاده کنید. در این حالت، مقدار نمایش‌داده‌شده باید با توجه به نوع و ساختار داخلی بازر تفسیر شود.

نکته مهم این است که صدای بوق مولتی متر، صدای بازر نیست. بوق مولتی متر تنها نشان می‌دهد که شرایط الکتریکی بین دو پراب برای فعال شدن حالت Continuity مناسب بوده است.

برای بررسی عملکرد صوتی بازر، باید از روش و شرایط کاری مناسب همان مدل استفاده شود. بنابراین هنگام تست مقاومت یا پیوستگی، مولتی متر را روی حالت اندازه‌گیری جریان (A) قرار ندهید.

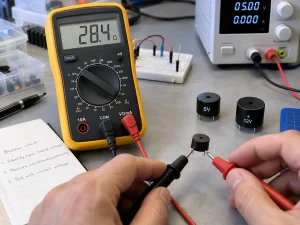

اتصال پراب‌های مولتی متر به بازر

دو پراب مولتی متر را به دو پایه بازر متصل کنید. اگر قطعه قطب‌دار است، علامت مثبت و منفی روی بدنه را نیز در نظر بگیرید.

در اندازه‌گیری‌های ساده مقاومت یا پیوستگی، جابه‌جا کردن پراب‌ها ممکن است تغییر قابل‌توجهی ایجاد نکند؛ اما در قطعاتی که دارای مدار الکترونیکی یا نیمه‌هادی داخلی هستند، جهت اتصال می‌تواند روی نتیجه تأثیر بگذارد.

اگر نتیجه اندازه‌گیری غیرعادی یا نامشخص بود، جای پراب‌ها را عوض کنید و دوباره مقدار را بررسی کنید. همچنین اگر بازر روی برد قرار دارد، وجود مسیرهای موازی ممکن است باعث شود مقدار نمایش‌داده‌شده مربوط به ترکیبی از بازر و سایر قطعات مدار باشد.

در بازرهای پیزو شرایط متفاوت است. عنصر پیزوالکتریک مانند یک مقاومت معمولی رفتار نمی‌کند و به همین دلیل ممکن است در حالت مقاومت یا Continuity، عدد یا واکنشی که انتظار دارید مشاهده نشود.

بنابراین نتیجه این تست نباید به‌تنهایی برای اعلام خرابی یک بازر پیزو مورد استفاده قرار گیرد.

نتیجه تست بازر سالم و خراب

اگر مولتی متر در حالت Continuity بین پایه‌های یک بازر بوق بزند، فقط می‌توان نتیجه گرفت که بین دو پایه، مسیر الکتریکی با شرایط مناسب برای فعال شدن تست پیوستگی وجود دارد. این موضوع به‌تنهایی سالم بودن کامل بازر را ثابت نمی‌کند.

از طرف دیگر، بوق نزدن مولتی متر نیز الزاماً به معنی خراب بودن بازر نیست. ممکن است ساختار داخلی قطعه به‌گونه‌ای باشد که تست پیوستگی برای آن نتیجه مشخصی نداشته باشد. این مسئله در مورد بازرهای پیزو اهمیت بیشتری دارد.

برای تشخیص دقیق‌تر، باید نتیجه مولتی متر را در کنار نوع بازر، مشخصات فنی و شرایط کاری آن بررسی کنید. اگر بازر برای کار با ولتاژ مشخصی طراحی شده باشد، تست عملکردی با ولتاژ و سیگنال مناسب می‌تواند اطلاعات بیشتری درباره سلامت واقعی قطعه ارائه دهد.

چگونه خرابی بازر را با مولتی متر تشخیص دهیم؟

برای تشخیص خرابی بازر با مولتی متر ابتدا نوع قطعه را مشخص کنید. سپس مدار را خاموش کرده و در صورت امکان بازر را از مدار جدا کنید. پس از آن می‌توانید پایه‌های قطعه را در حالت مقاومت یا Continuity بررسی کنید.

اگر نتیجه اندازه‌گیری با رفتار مورد انتظار آن نوع بازر تفاوت قابل‌توجهی داشته باشد، احتمال وجود مشکل در قطعه مطرح می‌شود. با این حال، برای اعلام قطعی خرابی، به‌خصوص در بازرهای پیزو و مدل‌های دارای مدار داخلی، بهتر است تست عملکردی نیز انجام شود.

به عنوان مثال، اگر یک بازر 5V دارید، تست عملکردی آن باید مطابق ولتاژ کاری و مشخصات همان مدل انجام شود. همین موضوع درباره بازر 12V نیز صدق می‌کند. نباید صرفاً بر اساس ظاهر قطعه، ولتاژ آزمایشی را تعیین کرد.

اعمال ولتاژ بالاتر از مقدار مجاز می‌تواند به بازر آسیب برساند. بنابراین پیش از اتصال منبع تغذیه، ولتاژ نامی و محدوده مجاز قطعه را از روی بدنه، دیتاشیت یا مشخصات فروشنده بررسی کنید.

در نتیجه، مولتی متر ابزار مناسبی برای عیب‌یابی اولیه است، اما همیشه نمی‌تواند جایگزین تست عملکرد واقعی بازر شود.

تست اتصال کوتاه با مولتی متر

حالت Continuity در مولتی متر برای بررسی وجود مسیر الکتریکی بین دو نقطه استفاده می‌شود و یکی از حالت‌های رایج برای بررسی احتمال اتصال کوتاه است.

با این حال، بوق زدن مولتی متر همیشه به معنی اتصال کوتاه نیست. اگر یک قطعه به صورت طبیعی بین دو پایه خود مسیر الکتریکی با مقاومت پایین داشته باشد، ممکن است مولتی متر در حالت تست پیوستگی بوق بزند، بدون اینکه قطعه دچار اتصال کوتاه شده باشد.

این موضوع هنگام تست بازر با مولتی متر اهمیت زیادی دارد. بنابراین نباید صرفاً با شنیدن صدای بوق نتیجه بگیریم که بازر خراب یا اتصال کوتاه شده است.

برای تشخیص اتصال کوتاه، باید نتیجه اندازه‌گیری با ساختار و مشخصات قطعه مقایسه شود. همچنین بهتر است قطعه در صورت امکان از مدار جدا شود تا مسیرهای موازی روی اندازه‌گیری اثر نگذارند.

اگر مولتی متر بوق نزد چه معنایی دارد؟

بوق نزدن مولتی متر می‌تواند دلایل مختلفی داشته باشد. ممکن است بین پایه‌های قطعه مسیر الکتریکی با مقاومت پایین وجود نداشته باشد، ممکن است نوع بازر برای تست پیوستگی مناسب نباشد یا قطعه دچار خرابی شده باشد.

در بازر پیزو، بوق نزدن مولتی متر به‌تنهایی نشانه خرابی نیست. عنصر پیزوالکتریک مانند یک مقاومت معمولی عمل نمی‌کند و برای تولید صدا به تحریک الکتریکی مناسب نیاز دارد.

اگر بازر روی مدار قرار دارد، قطعات متصل به آن نیز می‌توانند روی نتیجه تأثیر بگذارند. در چنین شرایطی بهتر است ابتدا برق مدار را قطع کرده و در صورت امکان یکی از پایه‌های بازر را از مدار جدا کنید. سپس اندازه‌گیری را دوباره انجام دهید.

بنابراین برای نتیجه‌گیری درباره سلامت بازر، نوع قطعه و روش کاری آن را در نظر بگیرید و تنها بر اساس بوق زدن یا نزدن مولتی متر تصمیم نگیرید.

روش تست بازر پیزو با مولتی متر

بازر پیزو بدون اسیلاتور با بازرهای فعال یا Active Buzzer تفاوت دارد. در یک بازر فعال، مدار داخلی قطعه می‌تواند نوسان موردنیاز برای تولید صدا را ایجاد کند؛ اما بازر پسیو یا عنصر پیزوالکتریک برای تولید صدای مشخص به تحریک الکتریکی مناسب نیاز دارد.

به همین دلیل، قرار دادن بازر پیزو در حالت تست بوق مولتی متر و انتظار برای یک نتیجه مشخص، روش کاملی برای بررسی سلامت آن نیست. ممکن است مولتی متر بوق نزند، اما این موضوع به‌تنهایی نشان نمی‌دهد که عنصر پیزوالکتریک خراب است.

برای تست اولیه، بازر را از مدار جدا کنید و پایه‌های آن را با مولتی متر در حالت مقاومت یا Continuity بررسی کنید. اگر دیتاشیت یا مشخصات فنی قطعه در دسترس است، همان اطلاعات باید مبنای تفسیر نتیجه قرار گیرد.

برای بررسی عملکرد صوتی واقعی، باید تحریک و شرایط الکتریکی مناسب قطعه فراهم شود. در مورد بازر بدون اسیلاتور 16R نیز همین نکته اهمیت دارد. نمی‌توان صرفاً با معیار «مولتی متر بوق زد یا نزد» سلامت این نوع بازر را تأیید یا رد کرد.

تفاوت تست بازر 5V، 12V و بازر پیزو

بازرهای 5V و 12V از نظر ولتاژ کاری با یکدیگر تفاوت دارند. بنابراین اگر قرار است عملکرد واقعی این قطعات آزمایش شود، باید ولتاژ مناسب و مطابق مشخصات همان مدل در اختیارشان قرار گیرد.

برای مثال، نباید یک بازر 5V را صرفاً به دلیل شباهت ظاهری با یک بازر 12V، با ولتاژ بالاتر آزمایش کرد. همچنین برای بازر 12V نیز باید محدوده ولتاژ کاری درج‌شده در مشخصات قطعه بررسی شود.

بازر پیزو بدون اسیلاتور نیز شرایط متفاوتی دارد. این قطعه ممکن است برای تولید صدا به یک سیگنال متناوب یا تحریک الکتریکی مناسب نیاز داشته باشد و به همین دلیل تست آن با مولتی متر با تست یک بازر فعال یکسان نیست.

اگر قصد خرید بازر دارید، فقط به ظاهر و اندازه قطعه توجه نکنید. نوع بازر، ولتاژ کاری، وجود یا نبود اسیلاتور، تعداد پایه‌ها و روش تحریک از مشخصات مهمی هستند که باید با نیاز مدار مطابقت داشته باشند.

در میان محصولات می‌توانید مدل‌های مختلف بازر 5V، بازر 12V و بازر بدون اسیلاتور 16R را بر اساس نوع مدار و مشخصات موردنیاز بررسی و انتخاب کنید.

نکات مهم هنگام تست بازر با مولتی متر

مهم‌ترین نکته این است که هنگام اندازه‌گیری مقاومت یا پیوستگی، مدار خاموش باشد. اتصال پراب‌های مولتی متر به یک مدار روشن، به‌خصوص در حالت اندازه‌گیری مقاومت یا Continuity، می‌تواند باعث اندازه‌گیری نادرست و در شرایط نامناسب حتی آسیب به مولتی متر یا مدار شود.

هنگام تست عملکردی نیز باید ولتاژ کاری بازر را در نظر بگیرید. استفاده از ولتاژ بالاتر از مقدار مجاز می‌تواند باعث آسیب دیدن قطعه شود.

اگر بازر روی برد قرار دارد و نتیجه اندازه‌گیری مشخص نیست، بهتر است قطعه را از مدار جدا کنید یا حداقل یکی از پایه‌های آن را آزاد کنید. وجود قطعات دیگر در مدار می‌تواند مسیرهای موازی ایجاد کند و باعث شود مولتی متر مقداری را نشان دهد که الزاماً مربوط به خود بازر نیست.

نکته مهم دیگر این است که تست Continuity را با تست عملکرد واقعی بازر اشتباه نگیرید. بوق مولتی متر فقط یک نتیجه الکتریکی است و نشان نمی‌دهد که بازر حتماً قادر به تولید صدای موردنظر است.

همچنین پیش از تست عملکردی، ولتاژ نامی، قطب‌بندی و نوع تحریک بازر را بررسی کنید تا از آسیب دیدن قطعه جلوگیری شود.

جمع‌بندی

برای تست بازر با مولتی متر ابتدا مدار را خاموش کنید و نوع بازر را مشخص کنید. سپس در صورت امکان قطعه را از مدار جدا کرده و پایه‌های آن را در حالت Continuity یا اندازه‌گیری مقاومت بررسی کنید.

بوق زدن مولتی متر فقط نشان‌دهنده وجود یک مسیر الکتریکی مناسب برای فعال شدن تست پیوستگی است و به‌تنهایی سالم بودن کامل بازر را ثابت نمی‌کند. به همین شکل، بوق نزدن نیز در همه انواع بازر به معنی خرابی نیست.

در بازرهای پیزو و مدل‌های بدون اسیلاتور، نتیجه تست مولتی متر باید با توجه به ساختار و مشخصات قطعه تفسیر شود. اگر هدف بررسی عملکرد واقعی بازر است، استفاده از ولتاژ، سیگنال و شرایط کاری مناسب همان مدل، روش قابل‌اعتمادتری خواهد بود.

بنابراین بهترین روش عیب‌یابی این است که تست مولتی متر را به عنوان بررسی اولیه انجام دهید و در صورت نیاز، نتیجه را با یک تست عملکردی مناسب تکمیل کنید.
