انواع کابل فلت و تفاوت کابل FFC و FPC چیست؟

کابل فلت یکی از قطعات پرکاربرد در تجهیزات الکترونیکی است که برای انتقال سیگنال و اتصال بخش‌های مختلف مدار، به‌خصوص در فضاهای محدود، استفاده می‌شود. این کابل‌ها به دلیل ساختار تخت، اشغال فضای کم و امکان برقراری چند اتصال به‌صورت هم‌زمان، در دستگاه‌هایی مانند لپ‌تاپ، پرینتر، نمایشگر، تجهیزات مخابراتی و لوازم الکترونیکی کاربرد دارند. با این حال، همه کابل‌های فلت ساختار یکسانی ندارند و انتخاب مدل مناسب به نوع اتصال، فضای نصب و طراحی مدار بستگی دارد.

دو نوع مهم در میان انواع کابل فلت، FFC و FPC هستند. این دو نام گاهی به‌جای یکدیگر استفاده می‌شوند، اما از نظر ساختار و شیوه طراحی تفاوت دارند. در این مقاله، ویژگی‌های هر نوع، تفاوت‌های اصلی و نکاتی را بررسی می‌کنیم که هنگام انتخاب کابل یا سوکت مناسب باید در نظر بگیرید.

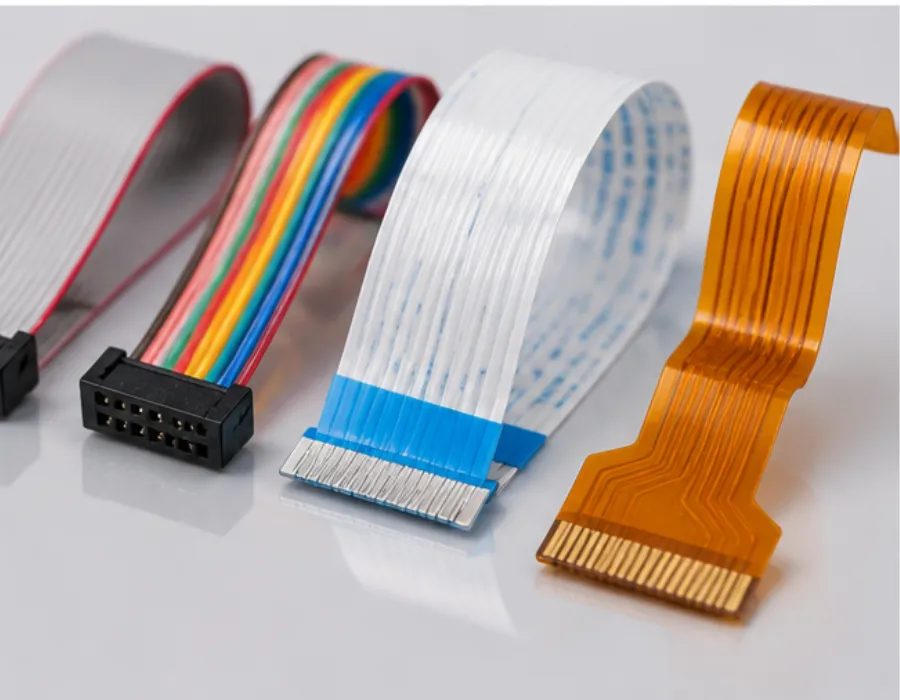

انواع کابل فلت کدام‌اند؟

برای شناخت انواع کابل فلت، بهتر است ابتدا ساختار آن‌ها را در نظر بگیریم. کابل FFC از هادی‌های فلزی موازی درون لایه‌های عایق تشکیل شده است؛ در مقابل، FPC بر پایه یک مدار چاپی انعطاف‌پذیر ساخته می‌شود و می‌تواند مسیرهای الکتریکی متنوع‌تری داشته باشد. کابل فلت رنگی نیز معمولاً به کابل‌هایی گفته می‌شود که عایق یا بخش‌های ظاهری آن‌ها رنگ‌بندی شده است؛ رنگی بودن به‌تنهایی یک ساختار مستقل در کنار FFC و FPC محسوب نمی‌شود.

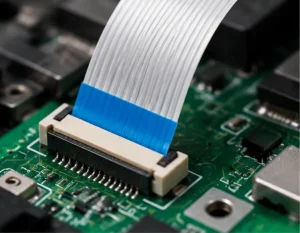

کابل فلت FFC چیست؟

کابل FFC مخفف Flat Flexible Cable است. این کابل معمولاً از چند هادی فلزی تخت و موازی تشکیل می‌شود که بین لایه‌های نازک عایق قرار گرفته‌اند. هادی‌ها در فاصله‌های منظم کنار یکدیگر قرار دارند و در بسیاری از مدل‌ها، انتهای کابل برای اتصال مستقیم به کانکتور طراحی شده است.

کابل فلت FFC معمولاً ساختاری ساده و تخت دارد و برای انتقال سیگنال میان دو بخش دستگاه مناسب است. تعداد رشته‌ها، فاصله بین هادی‌ها، طول کابل، ضخامت و نوع کنتاکت انتهایی از مشخصاتی هستند که هنگام انتخاب آن اهمیت دارند.

این نوع کابل در تجهیزاتی مانند نمایشگرها، پرینترها، دستگاه‌های اداری، بردهای الکترونیکی و برخی لوازم خانگی دیده می‌شود. در بسیاری از کاربردها، زمانی که نیاز به اتصال چند خط سیگنال در فضای محدود وجود دارد، FFC گزینه‌ای کاربردی است.

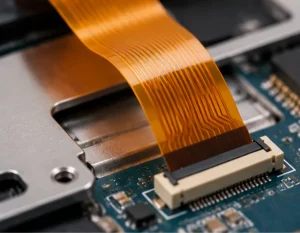

کابل فلت FPC چیست؟

FPC مخفف Flexible Printed Circuit به معنی مدار چاپی انعطاف‌پذیر است. تفاوت اصلی کابل فلت FPC با FFC در روش ساخت و شکل‌گیری مسیرهای الکتریکی آن است. در FPC، مسیرهای رسانا روی یک بستر انعطاف‌پذیر ایجاد می‌شوند؛ به همین دلیل، طراحی آن می‌تواند از مسیرهای موازی ساده فراتر برود و شامل مسیرهای پیچیده‌تر، پدهای اتصال و بخش‌های مختلف یک مدار باشد.

کابل فلت FPC در محصولاتی کاربرد دارد که طراحی فشرده، وزن کم یا شکل خاص مسیرهای اتصال اهمیت زیادی دارد. دوربین‌های دیجیتال، تلفن‌های همراه، نمایشگرها و تجهیزات قابل‌حمل از جمله نمونه‌های استفاده از مدارهای انعطاف‌پذیر هستند.

البته FPC لزوماً در همه شرایط جایگزین FFC نیست. انتخاب آن به طراحی مدار، مشخصات الکتریکی، شکل فیزیکی و نوع اتصال موردنیاز بستگی دارد.

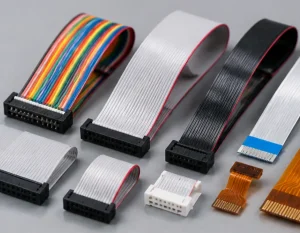

کابل فلت رنگی چه ویژگی‌ای دارد؟

اصطلاح کابل فلت رنگی بیشتر به ظاهر کابل اشاره می‌کند، نه الزاماً ساختار داخلی آن. بعضی کابل‌ها دارای عایق رنگی هستند و در برخی مدل‌ها نیز خطوط یا بخش‌های رنگی برای شناسایی رشته‌ها به کار می‌روند. این ویژگی می‌تواند در مونتاژ، تعمیر یا تفکیک مسیرهای سیم‌کشی کمک‌کننده باشد.

با این حال، رنگ کابل به‌تنهایی مشخص‌کننده تعداد رشته‌ها، فاصله هادی‌ها، ولتاژ مجاز یا نوع ساختار FFC و FPC نیست. برای انتخاب صحیح باید مشخصات فنی و شکل اتصال کابل بررسی شود؛ به‌خصوص اگر قرار است کابل جایگزین نمونه قبلی شود.

تفاوت کابل FFC و FPC چیست؟

مهم‌ترین تفاوت کابل FFC و FPC در ساختار داخلی و آزادی عمل هنگام طراحی است. FFC معمولاً هادی‌های فلزی موازی دارد که میان لایه‌های عایق قرار گرفته‌اند. در FPC، مسیرهای رسانا روی یک بستر انعطاف‌پذیر ساخته می‌شوند و می‌توان آن‌ها را مطابق طرح مدار شکل داد.

از نظر تولید نیز این دو روش متفاوت‌اند. ساخت FFC بیشتر بر آرایش هادی‌های موازی و عایق‌کاری آن‌ها متمرکز است؛ اما تولید FPC شامل ایجاد الگوی مدار روی بستر انعطاف‌پذیر می‌شود. همین تفاوت امکان پیاده‌سازی مسیرهای پیچیده‌تر را در FPC فراهم می‌کند.

از نظر هزینه، FFC در کاربردهای ساده و متداول معمولاً اقتصادی‌تر است. هزینه FPC به پیچیدگی طرح، تعداد لایه‌ها، مواد مورد استفاده و فرایند تولید وابسته است و در طرح‌های پیچیده می‌تواند بیشتر باشد. البته نمی‌توان گفت یکی از این دو در تمام شرایط ارزان‌تر است؛ مشخصات سفارش و حجم تولید نیز بر قیمت اثر می‌گذارند.

نکته مهم دیگر، نوع اتصال است. هم کابل FFC و هم مدار FPC می‌توانند با کانکتورهای مخصوص خود استفاده شوند، اما سازگاری آن‌ها به گام پایه‌ها، تعداد کنتاکت‌ها، ضخامت، جهت تماس و شکل انتهای کابل بستگی دارد. صرفاً تخت بودن کابل به معنی سازگاری آن با هر سوکت فلت نیست.

چه زمانی کابل FFC و چه زمانی FPC مناسب‌تر است؟

اگر هدف، اتصال ساده و مستقیم بین دو بخش الکترونیکی باشد و مسیرها به‌صورت موازی قرار بگیرند، کابل FFC معمولاً انتخاب مناسبی است. این کابل برای اتصال نمایشگر به برد، انتقال چند سیگنال و کاربردهایی که به طراحی مدار پیچیده نیاز ندارند، گزینه‌ای متداول به شمار می‌رود.

در مقابل، زمانی که مسیرهای الکتریکی باید شکل مشخصی داشته باشند، فضای نصب محدود است یا چند بخش مدار روی یک بستر انعطاف‌پذیر طراحی می‌شوند، FPC می‌تواند انتخاب بهتری باشد. این ساختار به طراح اجازه می‌دهد مسیرها و نقاط اتصال را متناسب با شکل دستگاه تعیین کند.

پیش از خرید هر یک از انواع کابل فلت، این موارد را بررسی کنید:

• تعداد کنتاکت‌ها: تعداد پین‌های کابل باید با سوکت یا محل اتصال مطابقت داشته باشد.
• گام پایه‌ها: فاصله بین کنتاکت‌ها باید دقیقاً با کانکتور سازگار باشد.
• جهت تماس: در بعضی کانکتورها، کنتاکت‌ها باید رو به بالا یا پایین قرار بگیرند؛ جهت تماس را با نمونه اصلی تطبیق دهید.
• طول و ضخامت: کابل باید بدون کشیدگی، فشار یا خم‌شدگی نامناسب در محل نصب قرار بگیرد.
• نوع کاربرد: انتقال سیگنال، محدودیت فضا و طراحی مسیرهای مدار در انتخاب بین FFC و FPC مؤثرند.

اگر قصد تعویض کابل دستگاهی را دارید، مطمئن‌ترین روش این است که علاوه بر ظاهر، تعداد کنتاکت‌ها، گام پایه‌ها، طول، ضخامت و جهت اتصال نمونه اصلی را نیز بررسی کنید.

جمع‌بندی

برای شناخت انواع کابل فلت، باید بین ساختار کابل FFC و مدار انعطاف‌پذیر FPC تفاوت قائل شد. FFC بیشتر برای اتصال‌های تخت با هادی‌های موازی و ساختار ساده به کار می‌رود؛ درحالی‌که FPC امکان طراحی مسیرهای الکتریکی پیچیده‌تر را فراهم می‌کند. کابل فلت رنگی نیز به رنگ ظاهری اشاره دارد و لزوماً نوع ساختاری جداگانه‌ای نیست.

در نهایت، انتخاب مناسب فقط به نام کابل محدود نمی‌شود. تعداد کنتاکت‌ها، گام پایه‌ها، ضخامت، طول، جهت تماس و شرایط نصب را در نظر بگیرید تا کابل انتخاب‌شده با مدار و کانکتور دستگاه سازگار باشد.
