انواع لامپ LED SMD؛ معرفی مدل‌ها و تفاوت آن‌ها

وقتی برای تعمیر یک چراغ LED، طراحی برد روشنایی یا خرید چیپ لامپ جست‌وجو می‌کنید، با کدهایی مثل 2835، 3528، 5050 و 5730 روبه‌رو می‌شوید. این اعداد معمولاً به ابعاد پکیج فیزیکی LED اشاره دارند و به شما کمک می‌کنند مدل‌های مختلف را از هم تشخیص دهید.

البته فقط دانستن کد یک LED برای انتخاب آن کافی نیست. دو چیپ با اندازه یکسان ممکن است از نظر توان مصرفی، میزان نور، رنگ نور، ولتاژ کاری و نحوه دفع حرارت تفاوت داشته باشند. در ادامه، انواع لامپ ال ای دی SMD را بر اساس پکیج، ویژگی‌های رایج و کاربرد آن‌ها بررسی می‌کنیم.

کدهای 4 رقمی LED SMD چه معنایی دارند؟

در بسیاری از LED های SMD، چهار رقم ابتدایی کد به ابعاد تقریبی پکیج اشاره می‌کند. در این شیوه نام‌گذاری، معمولاً دو رقم اول اندازه یک ضلع و دو رقم بعدی اندازه ضلع دیگر را برحسب دهم میلی‌متر نشان می‌دهند.

برای مثال، پکیج 2835 معمولاً ابعادی در حدود 2.8 در 3.5 میلی‌متر دارد و اندازه پکیج 5050 حدود 5 در 5 میلی‌متر است. این اعداد به ابعاد بدنه اشاره دارند، نه اینکه مستقیماً توان یا شدت نور LED را مشخص کنند.

همچنین کدهایی مانند 3528 و 2835 از نظر ابعاد اسمی به یک اندازه اشاره می‌کنند، اما لزوماً ساختار داخلی، طراحی حرارتی یا مشخصات نوری یکسانی ندارند. به همین دلیل، هنگام انتخاب یا جایگزینی چیپ LED، علاوه بر کد پکیج باید مشخصات فنی همان قطعه را هم بررسی کنید.

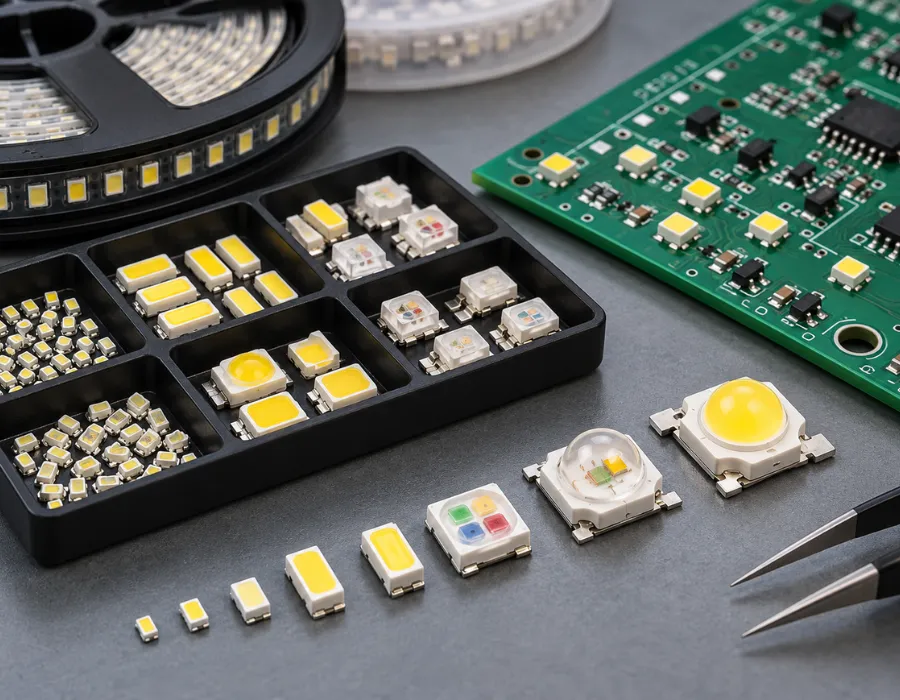

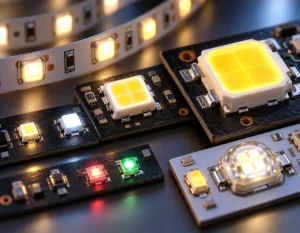

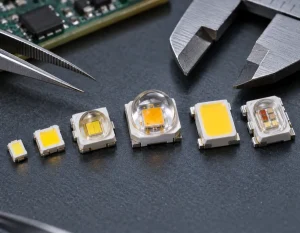

انواع LED SMD بر اساس اندازه و پکیج

مدل‌های مختلف LED SMD برای کاربردهای گوناگونی مانند لامپ‌های سقفی، پنل‌های روشنایی، نوارهای LED، چراغ خودرو و تجهیزات الکترونیکی استفاده می‌شوند. تفاوت آن‌ها فقط در ابعاد نیست؛ طراحی داخلی، تعداد چیپ‌ها، توان قابل‌تحمل و شرایط خنک‌کاری نیز اهمیت دارد.

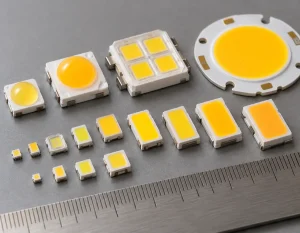

LED SMD 2835

ال ای دی 2835 یکی از پکیج‌های رایج در تجهیزات روشنایی است. ابعاد اسمی آن حدود 2.8 در 3.5 میلی‌متر است و در بسیاری از لامپ‌های LED، پنل‌ها و بردهای روشنایی به کار می‌رود.

این مدل در نسخه‌های مختلفی تولید می‌شود و مشخصات نوری و توان آن به طراحی چیپ و سازنده بستگی دارد. هنگام تعمیر برد LED، فقط هم‌اندازه بودن قطعه جایگزین کافی نیست؛ توان، جریان کاری، رنگ نور و مشخصات حرارتی نیز باید متناسب باشند.

LED SMD 3528

پکیج 3528 ابعادی در حدود 3.5 در 2.8 میلی‌متر دارد. این مدل در نوارهای LED، چراغ‌های تزئینی و بعضی تجهیزات روشنایی کم‌توان کاربرد داشته است.

اگرچه ابعاد اسمی 3528 و 2835 یکسان است، این دو مدل را نباید صرفاً به دلیل اندازه مشابه، معادل کامل یکدیگر در نظر گرفت. طراحی داخلی و مشخصات الکتریکی می‌تواند متفاوت باشد؛ بنابراین برای تعویض قطعه، مشخصات سازنده اهمیت بیشتری از ظاهر بدنه دارد.

LED SMD 5050

LED SMD 5050 دارای پکیجی با ابعاد تقریبی 5 در 5 میلی‌متر است. این پکیج به دلیل فضای بیشتر برای قرارگیری اجزای داخلی، در برخی مدل‌های چندچیپی و RGB کاربرد زیادی دارد.

در نمونه‌های RGB، سه بخش رنگی قرمز، سبز و آبی می‌توانند در یک پکیج قرار بگیرند و با کنترل ترکیب رنگ‌ها، طیف گسترده‌ای از رنگ‌ها تولید شود. البته همه LED های 5050 از نوع RGB نیستند و نسخه‌های تک‌رنگ نیز وجود دارند.

این مدل را می‌توان در نوارهای نورپردازی، چراغ‌های تزئینی و ماژول‌های LED مشاهده کرد. میزان نور و توان مصرفی آن به نسخه قطعه و نحوه راه‌اندازی بستگی دارد.

LED SMD 5630 و 5730

پکیج‌های 5630 و 5730 از نظر ابعاد به یکدیگر نزدیک‌اند. مدل 5630 معمولاً حدود 5.6 در 3 میلی‌متر و مدل 5730 حدود 5.7 در 3 میلی‌متر اندازه دارد.

این مدل‌ها در برخی بردهای روشنایی و لامپ‌های LED به کار می‌روند. با این حال، بزرگ‌تر بودن بدنه به‌تنهایی نشان نمی‌دهد که یک مدل همیشه نور بیشتری تولید می‌کند. توان نامی، جریان راه‌اندازی، بازده نوری و شرایط خنک‌کاری در عملکرد واقعی نقش دارند.

مدل‌های دیگر LED SMD

علاوه بر مدل‌های پرکاربرد بالا، پکیج‌های دیگری نیز در بازار وجود دارند. مدل 3014 با ابعاد تقریبی 3 در 1.4 میلی‌متر، در برخی نوارها و بردهای روشنایی باریک استفاده می‌شود. پکیج 3020 با ابعاد حدود 3 در 2 میلی‌متر نیز در بعضی تجهیزات روشنایی و نشانگرها کاربرد دارد.

LED مدل 3030 دارای پکیجی تقریباً 3 در 3 میلی‌متر است و در طراحی‌های مختلف روشنایی دیده می‌شود. مدل 3535 با ابعاد حدود 3.5 در 3.5 میلی‌متر نیز در برخی LEDهای پرتوان و کاربردهای تخصصی به کار می‌رود. پکیج 4014 با ابعاد تقریبی 4 در 1.4 میلی‌متر هم در بعضی نوارها و بردهای روشنایی کاربرد دارد.

این ابعاد، اندازه‌های اسمی و رایج هستند. برای طراحی دقیق برد یا جایگزینی قطعه، نقشه ابعادی و اطلاعات فنی همان مدل را مبنا قرار دهید.

تفاوت LED SMD 2835، 3528، 5050 و 5730 چیست؟

LEDهای 2835 و 3528 از نظر ابعاد اسمی تقریباً یکسان‌اند، اما ممکن است در ساختار داخلی، طراحی حرارتی و مشخصات الکتریکی تفاوت داشته باشند. به همین دلیل، نمی‌توان این دو مدل را صرفاً بر اساس اندازه جایگزین یکدیگر کرد.

پکیج 5050 با ابعاد حدود 5 در 5 میلی‌متر، فضای بیشتری برای قرارگیری اجزای داخلی دارد و در برخی مدل‌های RGB یا چندچیپی استفاده می‌شود. این ویژگی آن را برای بعضی کاربردهای نورپردازی رنگی مناسب می‌کند، اما به معنی برتری آن در تمام کاربردهای روشنایی نیست.

مدل‌های 5630 و 5730 نیز از پکیج‌های کشیده و نزدیک به هم هستند که در برخی بردهای روشنایی به کار می‌روند. تفاوت واقعی این دو مدل به مشخصات نسخه موردنظر بستگی دارد و صرفاً از روی اعداد نمی‌توان میزان نور یا توان آن‌ها را تعیین کرد.

در مجموع، اگر قصد مقایسه دو LED را دارید، ابتدا ابعاد و ساختار پکیج را بررسی کنید و سپس سراغ توان، جریان کاری، شار نوری، رنگ نور و شرایط حرارتی بروید. این اطلاعات برای انتخاب دقیق‌تر از مقایسه ظاهری کاربردی‌تر هستند.

آیا ابعاد LED SMD مشخص‌کننده میزان نور آن است؟

خیر. اندازه پکیج یکی از عوامل طراحی است، اما شدت نور یا شار نوری LED را به‌تنهایی تعیین نمی‌کند. دو چیپ با اندازه یکسان ممکن است به دلیل تفاوت در فناوری ساخت، کیفیت چیپ نیمه‌رسانا، جریان کاری و طراحی حرارتی، خروجی نوری متفاوتی داشته باشند.

برای مقایسه نوردهی، بهتر است به شار نوری برحسب لومن، بازده نوری، جریان و توان درج‌شده در مشخصات فنی توجه کنید. همچنین دمای کاری روی عملکرد LED اثر می‌گذارد؛ اگر گرمای تولیدشده به‌درستی دفع نشود، ممکن است خروجی نوری کاهش یابد و عمر قطعه کوتاه‌تر شود.

بنابراین، برای مثال هنگام انتخاب بین دو مدل 2835 یا دو مدل 5730، مشخصات واقعی محصول از مقایسه اندازه پکیج کاربردی‌تر است.

LED SMD تک‌رنگ، چندرنگ و RGB چه تفاوتی دارند؟

LEDهای SMD را می‌توان از نظر تولید رنگ نیز دسته‌بندی کرد. در مدل‌های تک‌رنگ، LED یک رنگ مشخص مانند سفید، قرمز، سبز یا آبی تولید می‌کند. در برخی مدل‌های سفید نیز دمای رنگ، مانند سفید گرم یا سفید سرد، در مشخصات محصول تعیین می‌شود.

در LEDهای RGB، اجزای قرمز، سبز و آبی در یک پکیج قرار می‌گیرند و با کنترل جداگانه آن‌ها می‌توان رنگ‌های مختلف ساخت. پکیج 5050 یکی از نمونه‌های شناخته‌شده برای این نوع طراحی است، اما RGB بودن به کد 5050 محدود نمی‌شود.

مدل‌های چندرنگ دیگر نیز ممکن است با ترکیب چیپ‌ها یا روش‌های متفاوتی کار کنند. برای راه‌اندازی صحیح آن‌ها باید تعداد پایه‌ها، آرایش پایه‌ها، ولتاژ و روش کنترل رنگ را بررسی کرد. در نتیجه، ظاهر مشابه یا اندازه یکسان برای تشخیص نوع رنگ و ساختار داخلی کافی نیست.

هر مدل LED SMD بیشتر در چه کاربردی استفاده می‌شود؟

LED مدل 2835 در بسیاری از بردهای روشنایی، لامپ‌ها و پنل‌های LED استفاده می‌شود. این پکیج در طراحی‌های مختلف موجود است و انتخاب نسخه مناسب آن به توان و میزان نور موردنیاز بستگی دارد.

مدل 3528 بیشتر در نوارهای LED و نورپردازی تزئینی دیده می‌شود. در مقابل، پکیج 5050 به دلیل امکان استفاده از ساختارهای چندچیپی، در نوارهای RGB و بعضی چراغ‌های تزئینی کاربرد دارد.

مدل‌های 5630 و 5730 در برخی بردها و لامپ‌های روشنایی استفاده می‌شوند. پکیج‌های 3014 و 4014 نیز در بعضی نوارها و بردهای باریک کاربرد دارند؛ در حالی که مدل‌های 3030 و 3535 را می‌توان در برخی ماژول‌های روشنایی و کاربردهای تخصصی مشاهده کرد.

در چراغ خودرو نیز ممکن است از LEDهای SMD مختلف استفاده شود. با این حال، انتخاب برای خودرو به ولتاژ سیستم، مدار درایور، دفع حرارت و شرایط کاری چراغ وابسته است. نمی‌توان هر چیپ SMD را مستقیماً به برق 12 ولت یا 220 ولت متصل کرد؛ LED معمولاً به مدار محدودکننده جریان یا درایور متناسب نیاز دارد.

هنگام انتخاب بین مدل‌های مختلف LED SMD چه چیزی مهم‌تر است؟

برای انتخاب LED مناسب، ابتدا مشخص کنید قطعه قرار است در چه مداری استفاده شود و چه مشخصاتی باید داشته باشد. در تعمیر لامپ، سازگاری با مدار و مشخصات LED اصلی اهمیت دارد. در طراحی برد جدید نیز باید ابعاد پکیج، محل پدها، جریان کاری، توان، شار نوری، رنگ نور و شرایط حرارتی را در نظر گرفت.

برای مثال، اگر قصد دارید یک LED سوخته را با قطعه‌ای دیگر جایگزین کنید، هم‌اندازه بودن بدنه کافی نیست. قطعه جدید باید از نظر آرایش پایه‌ها و مشخصات الکتریکی با مدار سازگار باشد. همچنین اگر برد برای مدل مشخصی طراحی شده، ابعاد پدها و فضای موردنیاز برای نصب باید با قطعه جدید مطابقت داشته باشد.

در نهایت، کدهایی مانند 2835 ، 3528 ، 5050 و 5730 نقطه شروع مناسبی برای شناخت انواع لامپ ال ای دی SMD هستند؛ اما برای انتخاب دقیق، دیتاشیت و مشخصات واقعی محصول را مبنا قرار دهید.
